LI-11

Combination Switch (Light)

LIGHTING SYSTEM

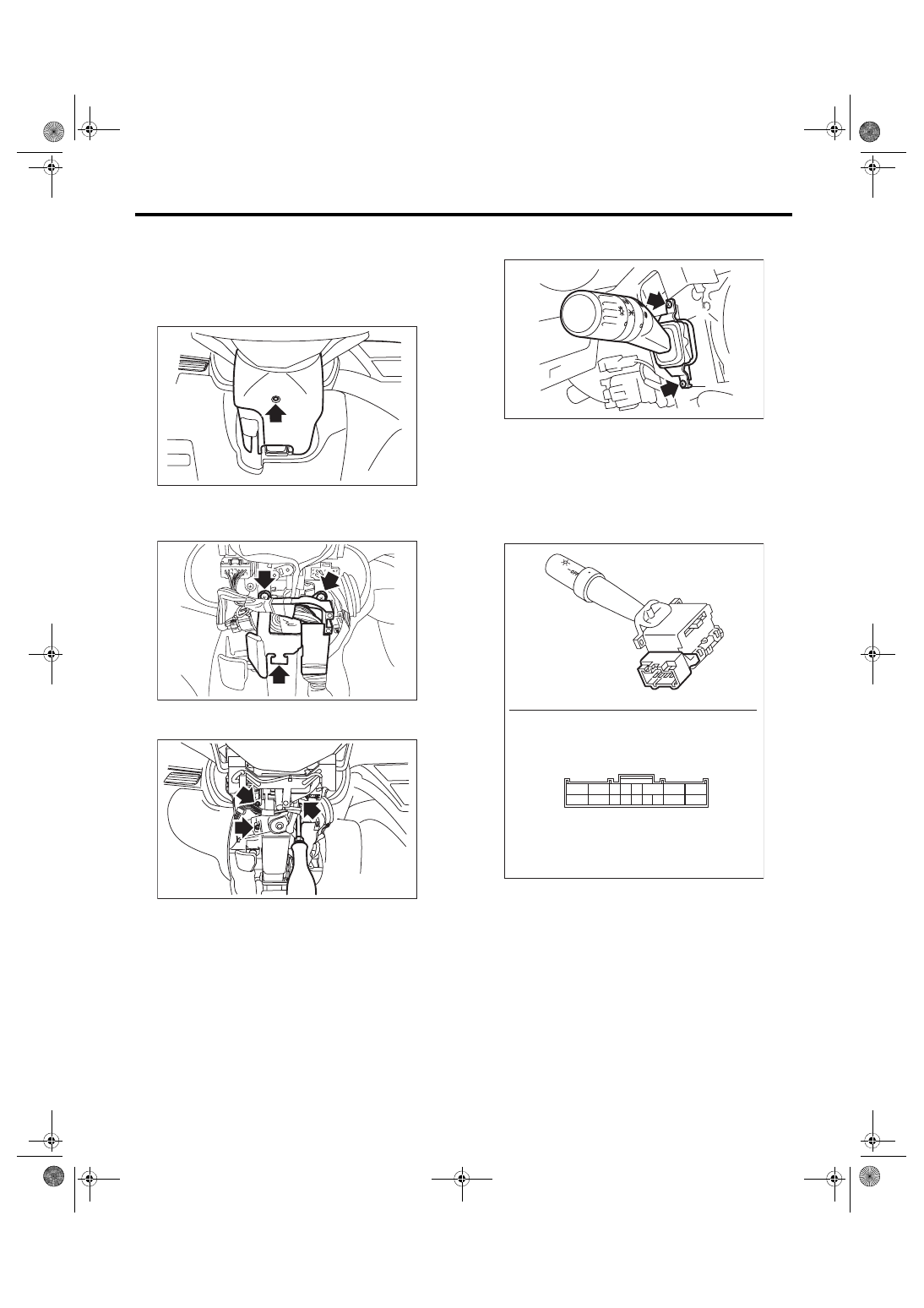

9. Combination Switch (Light)

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Remove  the  screws  and  remove  the  steering

column cover lower.

3) Remove the harness cover lock.

4) Remove the screws and detach the knee protec-

tor.

5) Remove  the  mounting  screws  of  steering  col-

umn cover upper.

6) Disconnect  the  connector  from  combination

switch.

7) Remove  the  screws  which  secure  the  switch,

then remove the combination switch.

B: INSTALLATION

Install each part in the reverse order of removal.

C: INSPECTION

1) Disconnect the combination switch connector.

2) Check  the  resistance  between  combination

switch terminals.

3) Replace the combination switch (light) if the in-

spection result of each switch is not within the stan-

dard value.

WW-00547

LI-01143

LI-01144

LI-00331

OFF

OFF

LI-00434

15 14 13 12 11 10

9

17

16

6 5 4

3

2

1

8

7

LI-12

Combination Switch (Light)

LIGHTING SYSTEM

1. LIGHTING SWITCH

2. DIMMER & PASSING SWITCH

3. TURN SIGNAL SWITCH

4. FRONT FOG LIGHT SWITCH

Switch position

Terminal No.

Standard value

OFF

 —

1 MΩ or more

Tail

14 and 16

Less than 1 Ω

Head

13, 14 and 16

Less than 1 Ω

Switch position

Terminal No.

Standard value

Passing

7, 8 and 16

Less than 1 Ω

High beam

7 and 16

Less than 1 Ω

Switch position

Terminal No.

Standard value

Left

1 and 2

Less than 1 Ω

Neutral

 —

1 MΩ or more

Right

3 and 2

Less than 1 Ω

Switch position

Terminal No.

Standard value

OFF

11 and 10

1 MΩ or more

ON

Less than 1 Ω

LI-13

Headlight Beam Leveler System

LIGHTING SYSTEM

10.Headlight Beam Leveler Sys-

tem

A: WIRING DIAGRAM

Refer  to  “Headlight  Beam  Leveler  System”  in  WI

section. <Ref. to WI-93, WIRING DIAGRAM, Head-

light Beam Leveler System.>

B: INSPECTION

1. HEADLIGHT BEAM LEVELER ACTUA-

TOR

1) Turn on the headlight beam.

2) Change the switch position in the order of 0 → 1

→ 2 → 3 → 4 → 5, and check that the headlight

beam position is lowered.

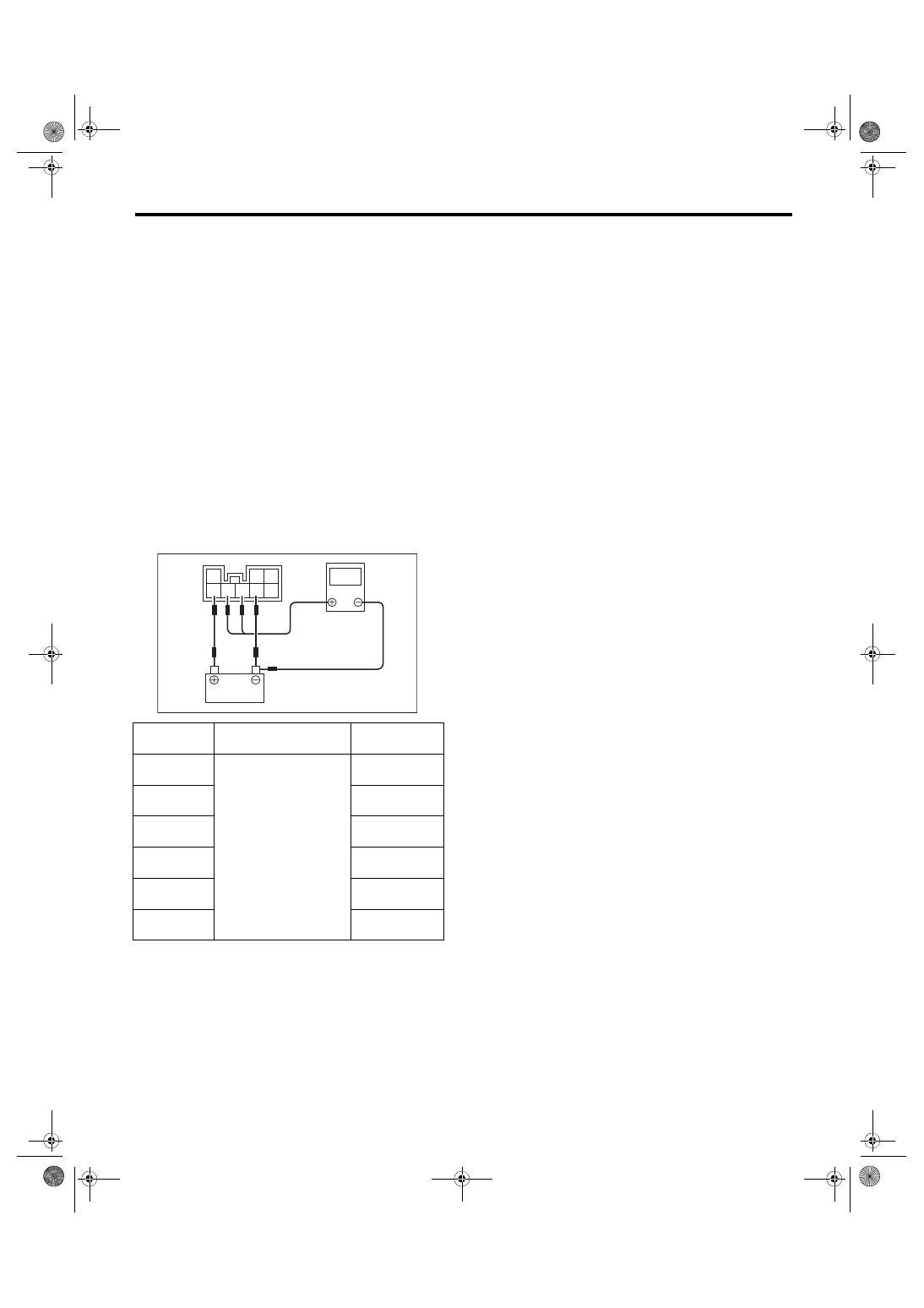

2. HEADLIGHT BEAM LEVELER SWITCH

1) Connect  the  circuit  tester  to  the  battery  and

headlight beam leveler switch connector.

2) Check the voltage at each switch position.

3) Replace the headlight beam leveler switch if the

inspection result is not within the standard value.

Switch posi-

tion

Terminal No.

Standard value

0

6, 7 (+) and battery (–)

84 — 89% of

battery voltage

1

67 — 73% of

battery voltage

2

51 — 57% of

battery voltage

3

36 — 41% of

battery voltage

4

21 — 26% of

battery voltage

5

7 — 10% of bat-

tery voltage

LI-00270

v

3

2 1

8 7 6 5 4

LI-14

Combination Base Switch Assembly

LIGHTING SYSTEM

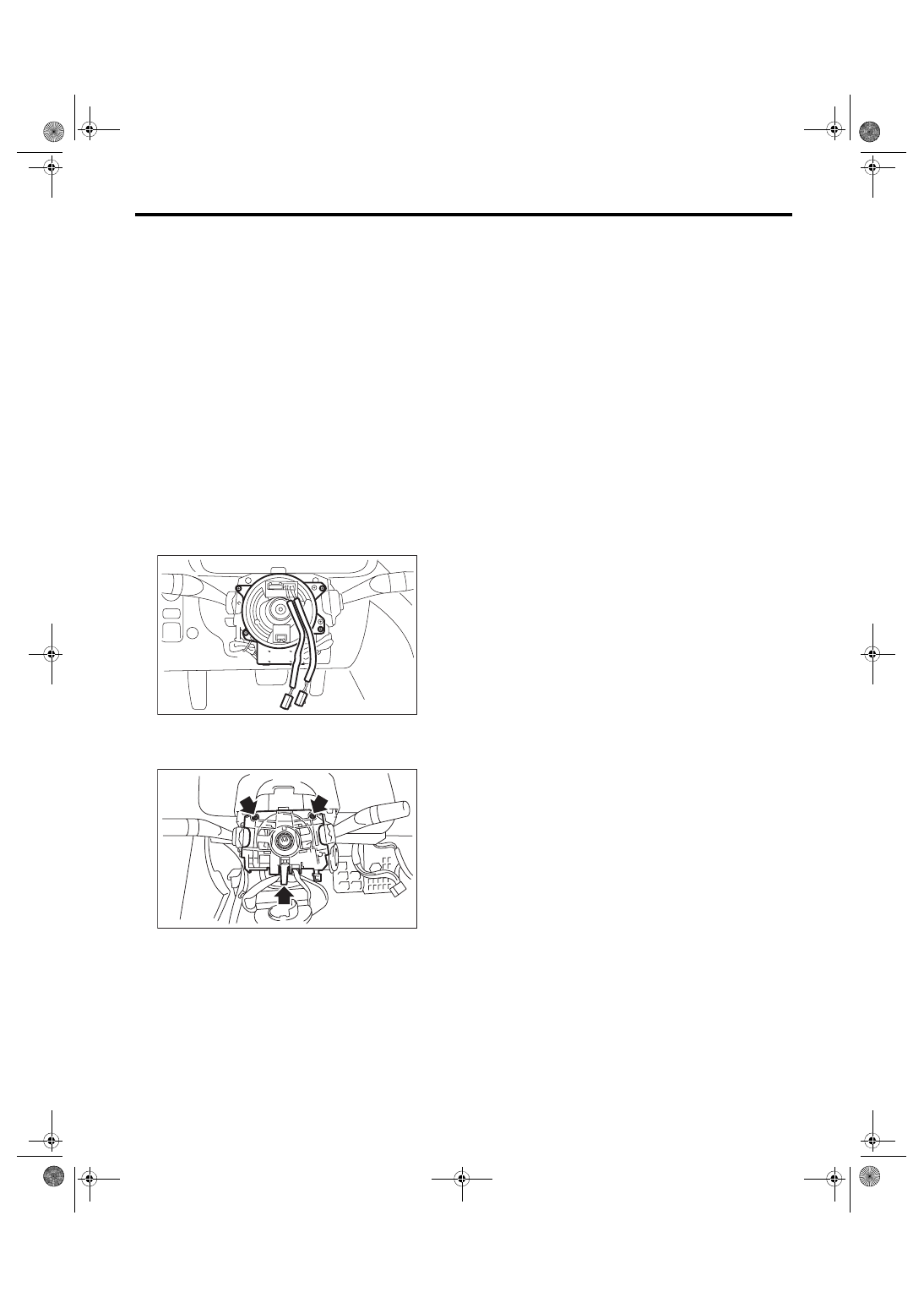

11.Combination Base Switch

Assembly

A: REMOVAL

1) Remove the driver’s airbag module. <Ref. to AB-

15, REMOVAL, Driver’s Airbag Module.>
WARNING:

Before  handling  the  airbag  module,  refer  to

“CAUTION”  of  “General  Description”  in  the

“AB” section. <Ref. to AB-5, CAUTION, General

Description.>

2) Remove the steering wheel. <Ref. to PS-13, RE-

MOVAL, Steering Wheel.>

3) Remove the combination switch.

• Combination  switch  (light):  <Ref.  to  LI-11,  RE-

MOVAL, Combination Switch (Light).>

• Combination switch (wiper): <Ref. to WW-7, RE-

MOVAL, Combination Switch (Wiper).>

4) Remove  the  screws,  and  then  remove  the  roll

connector.

5) Remove  the  screws,  disconnect  the  harness

connector  and  remove  the  combination  base

switch assembly.

B: INSTALLATION

1) Before installing steering wheel, be sure to ad-

just  the  direction  of  roll  connector  with  steering.

<Ref. to AB-27, ADJUSTMENT, Roll Connector.>

2) Install each part in the reverse order of removal.

C: INSPECTION

1. COMBINATION BASE SWITCH ASSEM-

BLY

Inspect the combination base switch assembly and

roll  connector  for  cracks  or  deformation.  If  any

damage is found, replace with a new part.

AB-02604

LI-00271
