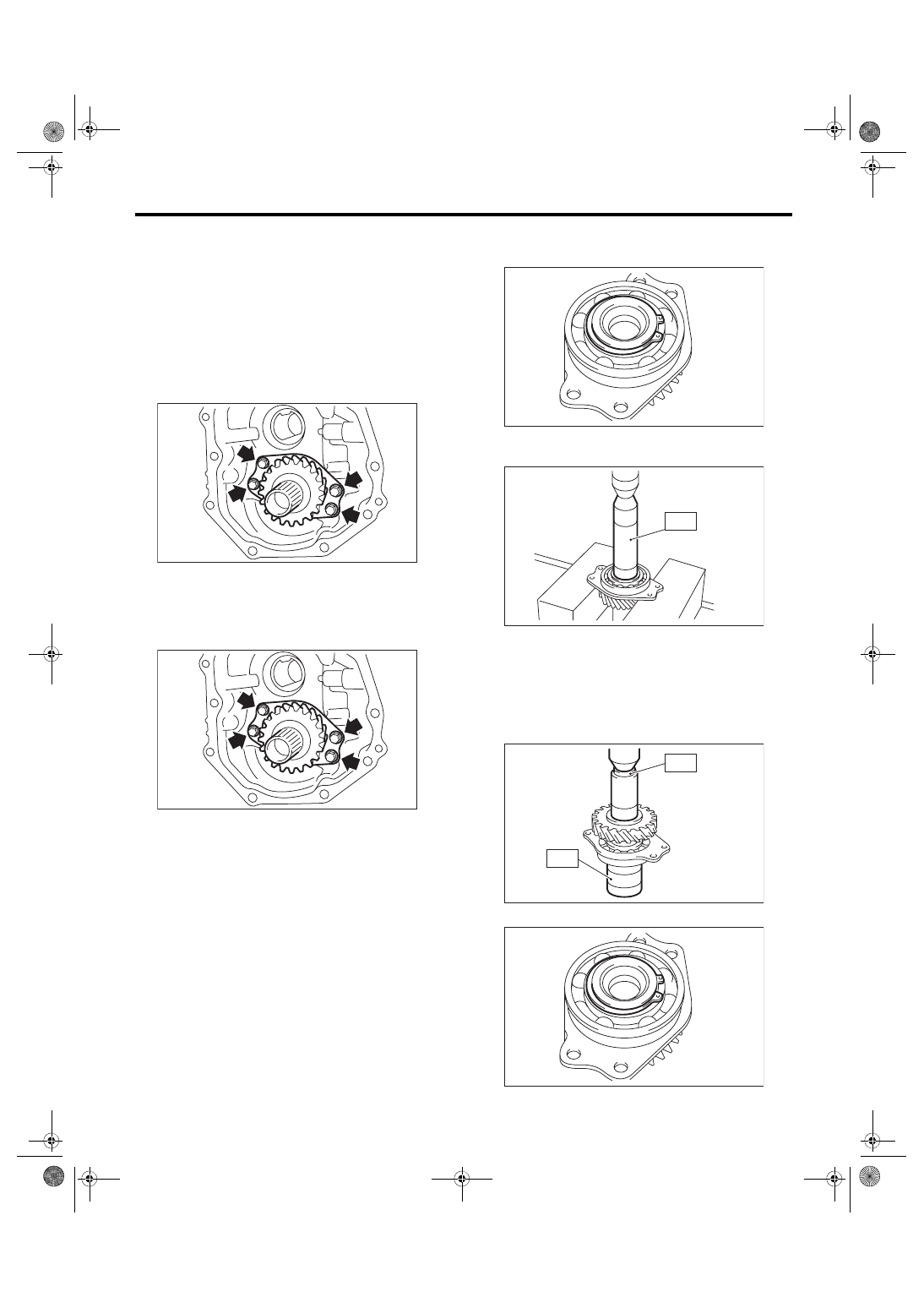

6MT-53

Transfer Drive Gear

MANUAL TRANSMISSION AND DIFFERENTIAL

13.Transfer Drive Gear

A: REMOVAL

1) Remove  the  manual  transmission  assembly

from  the  vehicle.  <Ref.  to  6MT-31,  REMOVAL,

Manual Transmission Assembly.>

2) Prepare the transmission for overhaul. <Ref. to

6MT-37, Preparation for Overhaul.>

3) Remove  the  extension  case.  <Ref.  to  6MT-43,

REMOVAL, Extension Case.>

4) Remove the transfer drive gear.

B: INSTALLATION

1) Install the transfer drive gear.
Tightening torque:

25 N·m (2.5 kgf-m, 18.4 ft-lb)

2) When  the  ball  bearing,  transfer  drive  gear  or

snap ring are replaced, select an appropriate ad-

justing washer for the transfer drive gear. <Ref. to

6MT-44, ASSEMBLY, Extension Case.>

3) Install the extension case. <Ref. to 6MT-43, IN-

STALLATION, Extension Case.>

4) Install the manual transmission assembly to the

vehicle. <Ref. to 6MT-33, INSTALLATION, Manual

Transmission Assembly.>

C: DISASSEMBLY

1) Remove the snap ring.

2) Remove the bearing using the ST.

ST 499877000

RACE 4-5 INSTALLER

D: ASSEMBLY

1) Using the ST, install the ball bearing.
NOTE:

Use a new ball bearing.

ST1 499247400

INSTALLER

ST2 398497701

SEAT

2) Install the snap ring.

MT-00505

MT-00505

MT-00506

MT-00507

ST

MT-00508

ST2

ST1

MT-00506

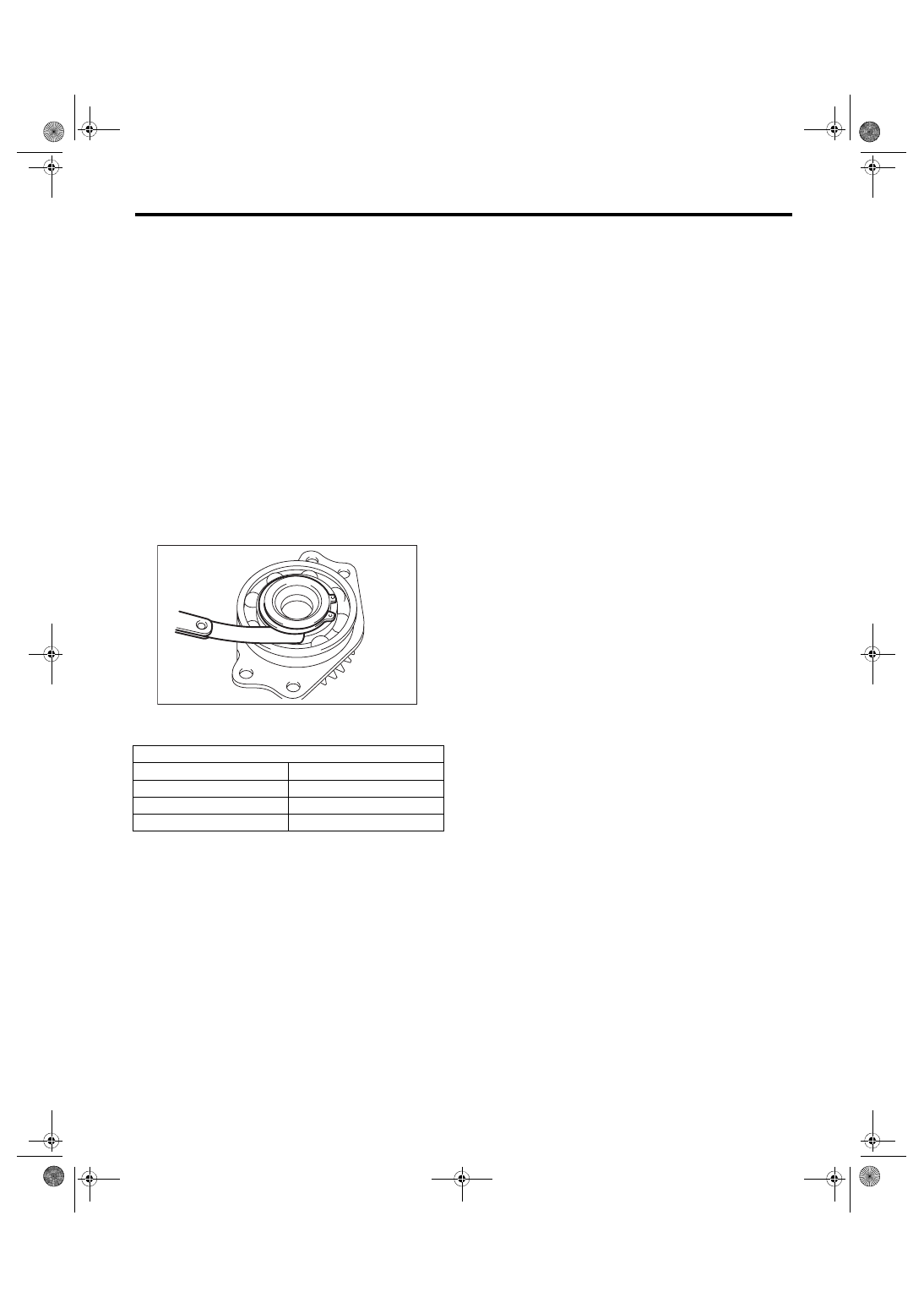

6MT-54

Transfer Drive Gear

MANUAL TRANSMISSION AND DIFFERENTIAL

3) Inspect the clearance between the snap ring and

the  ball  bearing.  <Ref.  to  6MT-54,  INSPECTION,

Transfer Drive Gear.>

E: INSPECTION

1) Bearing

Replace the bearings in the following cases.

• Damage or rust on the bearings

• Wear, or damage

• The bearing does not rotate smoothly or an ab-

normal noise is emitted.

2) Drive gear

Replace the drive gear in following case:

• If the drive gear tooth surface and shaft are ex-

cessively damaged or broken.

3) Measure  the  clearance  between  the  snap  ring

and ball bearing inner race with a thickness gauge.
Standard clearance between the snap ring and

inner race:

0 — 0.15 mm (0 — 0.0059 in)

4) If the measurement is out of specifications, rese-

lect an appropriate snap ring.

After replacing the snap ring, reinspect the clear-

ance.

Snap ring

Part No.

Thickness mm (in)

805045050

1.76 (0.069)

805045060

1.88 (0.074)

805045070

2.00 (0.079)

MT-00509

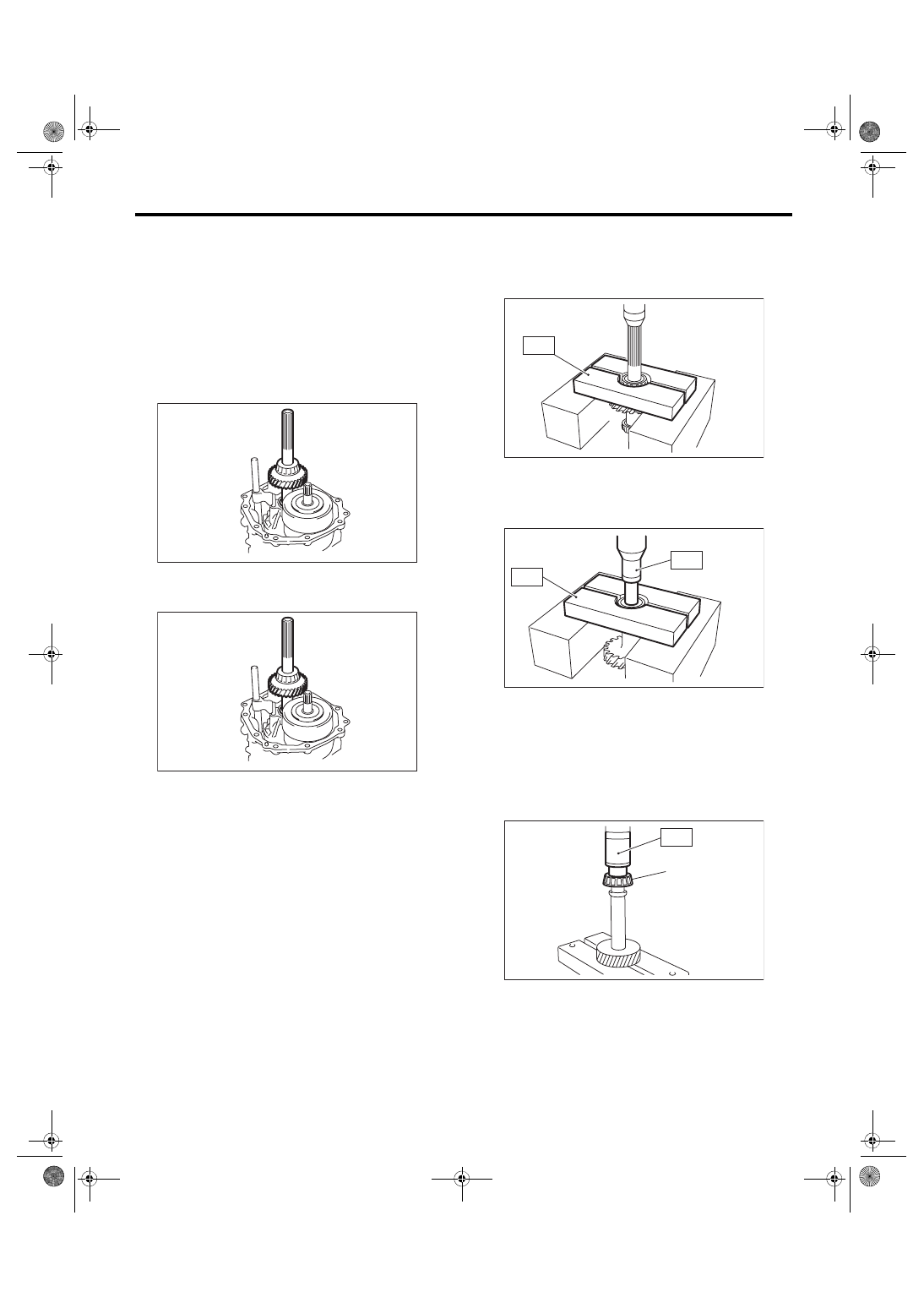

6MT-55

Transfer Driven Gear

MANUAL TRANSMISSION AND DIFFERENTIAL

14.Transfer Driven Gear

A: REMOVAL

1) Remove  the  manual  transmission  assembly

from  the  vehicle.  <Ref.  to  6MT-31,  REMOVAL,

Manual Transmission Assembly.>

2) Prepare the transmission for overhaul. <Ref. to

6MT-37, Preparation for Overhaul.>

3) Remove  the  extension  case.  <Ref.  to  6MT-43,

REMOVAL, Extension Case.>

4) Remove the transfer driven gear.

B: INSTALLATION

1) Install the transfer driven gear.

2) When the bearing or the transfer driven gear is

replaced,  select  an  appropriate  adjusting  washer

for the transfer driven gear. <Ref. to 6MT-45, AD-

JUSTMENT, Extension Case.>

3) Install the extension case. <Ref. to 6MT-43, IN-

STALLATION, Extension Case.>

4) Install the manual transmission assembly to the

vehicle. <Ref. to 6MT-33, INSTALLATION, Manual

Transmission Assembly.>

C: DISASSEMBLY

1) Using the ST, remove the roller bearing (exten-

sion case side).

ST 498515700

REMOVER

2) Using the ST, remove the roller bearing (trans-

mission case side).

ST1 899858600

REMOVER

ST2 899864100

REMOVER

D: ASSEMBLY

1) Using the ST, install the roller bearing (transmis-

sion case side).

ST 499757002

INSTALLER

CAUTION:

Do not apply pressure in excess of 10 kN (1 ton,

1.1 US ton, 1.0 Imp ton).

MT-00951

MT-00951

(A) Roller bearing

MT-00511

ST

MT-00512

ST2

ST1

MT-00514

(A)

ST

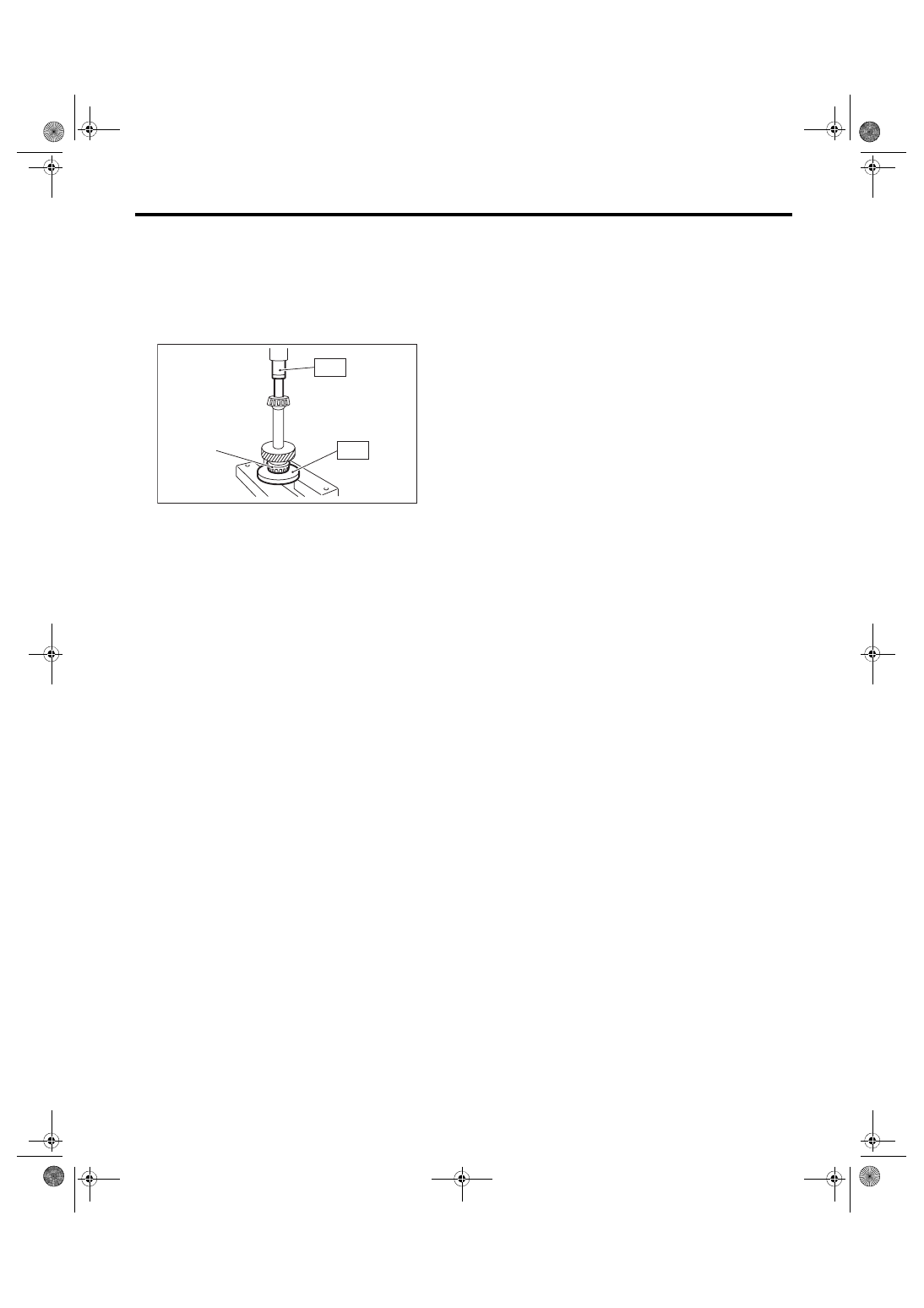

6MT-56

Transfer Driven Gear

MANUAL TRANSMISSION AND DIFFERENTIAL

2) Using the ST, install the roller bearing (extension

case side).

ST1 398177700

INSTALLER

ST2 899864100

REMOVER

CAUTION:

Do not apply pressure in excess of 10 kN (1 ton,

1.1 US ton, 1.0 Imp ton).

E: INSPECTION

1) Bearing

Replace the bearings in the following cases.

• Damage or rust on the bearings

• Wear or damage

• After  applying  transmission  gear  oil,  bearing

does not rotate smoothly or an abnormal noise is

emitted.

2) Driven gear

Replace the driven gear in the following cases.

• If the driven gear tooth surface and shaft are ex-

cessively damaged or broken.

(A) Roller bearing

MT-00513

(A)

ST1

ST2
