6MT-57

Center Differential

MANUAL TRANSMISSION AND DIFFERENTIAL

15.Center Differential

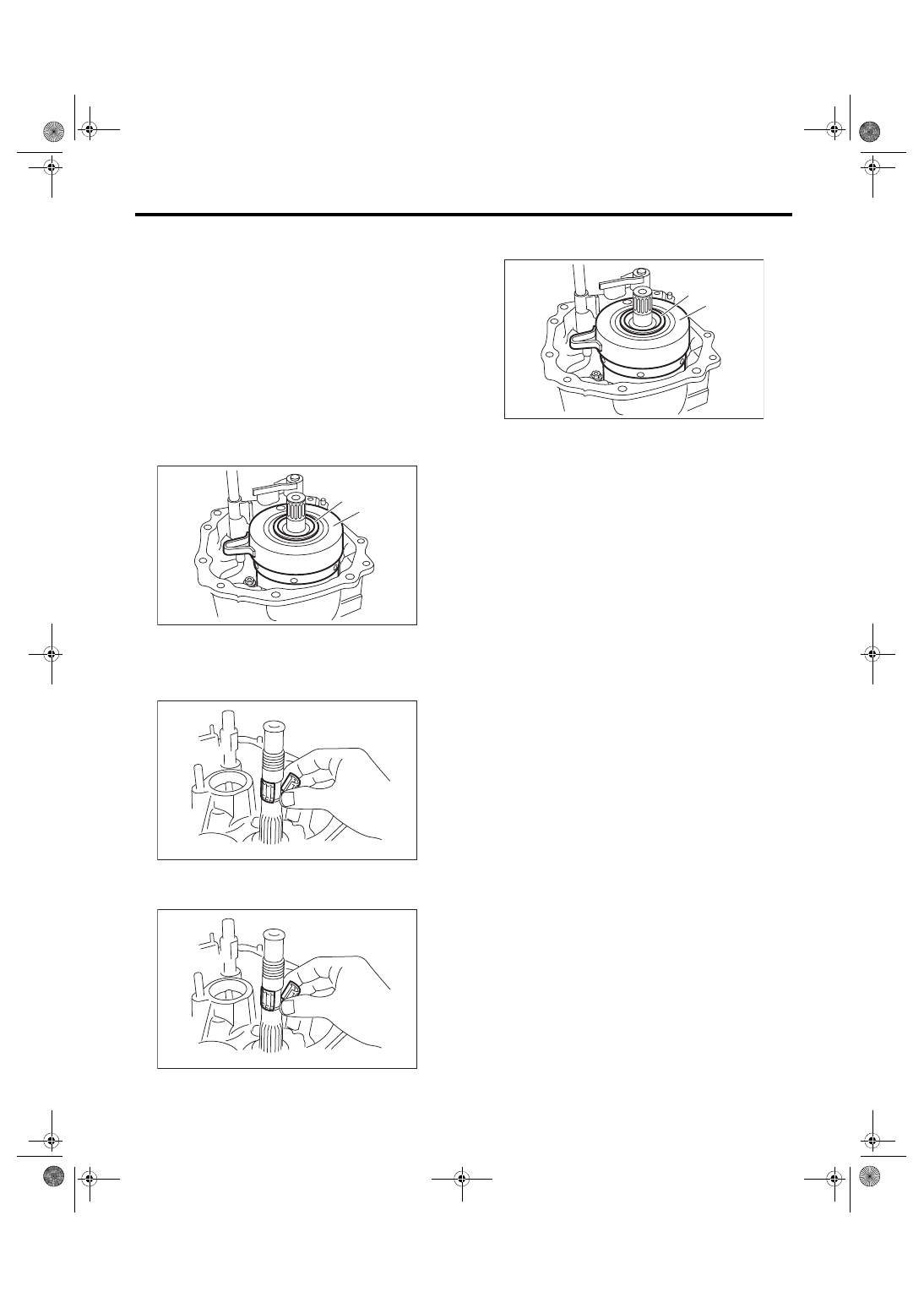

A: REMOVAL

1) Remove the manual transmission case from the

vehicle.  <Ref.  to  6MT-31,  REMOVAL,  Manual

Transmission Assembly.>

2) Prepare the transmission for overhaul. <Ref. to

6MT-37, Preparation for Overhaul.>

3) Remove  the  extension  case.  <Ref.  to  6MT-43,

REMOVAL, Extension Case.>

4) Remove the transfer driven gear. <Ref. to 6MT-

55, REMOVAL, Transfer Driven Gear.>

5) Disconnect the center differential connector.

6) Remove the adjusting washer and center differ-

ential.

7) Remove the needle bearing.

B: INSTALLATION

1) Install the needle bearing.

2) Install the adjusting washer and center differen-

tial.

3) When  replacing  the  center  differential,  select

and install the appropriate transfer drive gear and

adjusting  washer.  <Ref.  to  6MT-45,  ADJUST-

MENT, Extension Case.>

4) Connect  the  center  differential  connector,  and

affix to the oil guide.

5) Install the transfer driven gear. <Ref. to 6MT-55,

INSTALLATION, Transfer Driven Gear.>

6) Install the extension case. <Ref. to 6MT-43, IN-

STALLATION, Extension Case.>

7) Install the manual transmission case assembly

to the vehicle. <Ref. to 6MT-33,  INSTALLATION,

Manual Transmission Assembly.>

C: INSPECTION

Check that there is no damage on the center differ-

ential. Replace if damaged.

(A) Adjusting washer
(B) Center differential

(A)

(B)

MT-00952

MT-00516

MT-00516

(A) Adjusting washer
(B) Center differential

(A)

(B)

MT-00952

6MT-58

Transmission Case

MANUAL TRANSMISSION AND DIFFERENTIAL

16.Transmission Case

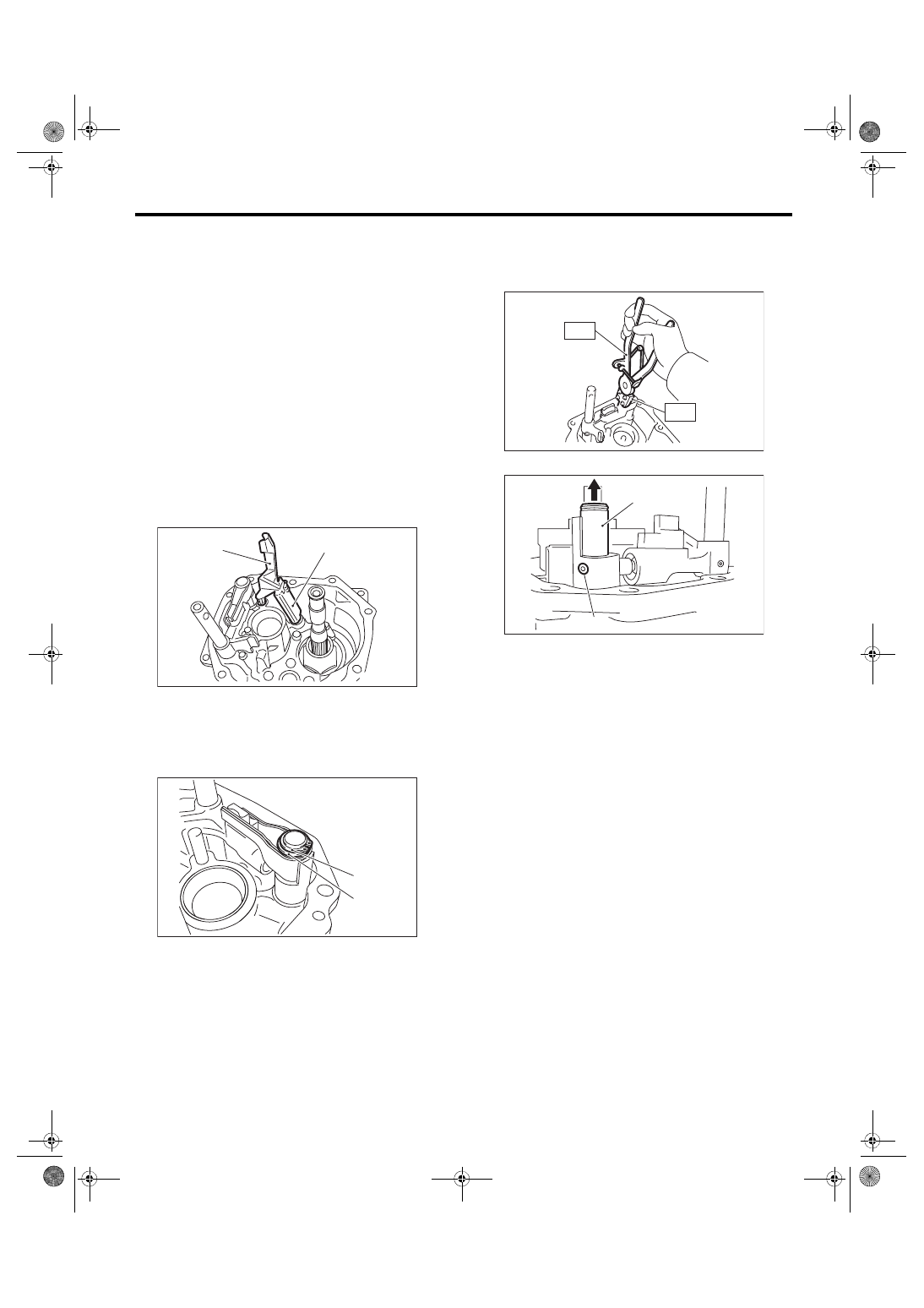

A: REMOVAL

1) Remove  the  manual  transmission  assembly

from  the  vehicle.  <Ref.  to  6MT-31,  REMOVAL,

Manual Transmission Assembly.>

2) Prepare the transmission for overhaul. <Ref. to

6MT-37, Preparation for Overhaul.>

3) Remove  the  neutral  position  switch,  back-up

light  switch  and  harness.  <Ref.  to  6MT-41,  RE-

MOVAL, Neutral  Position Switch.>  <Ref.  to  6MT-

39, REMOVAL, Back-up Light Switch.>

4) Remove  the  extension  case.  <Ref.  to  6MT-43,

REMOVAL, Extension Case.>

5) Remove the transfer driven gear. <Ref. to 6MT-

55, REMOVAL, Transfer Driven Gear.>

6) Remove the center differential. <Ref. to 6MT-57,

REMOVAL, Center Differential.>

7) Remove the oil guides G and H.

8) Remove the snap ring and flat washer from the

selector arm area.

9) Using an ST, remove the neutral set spring and

support.

ST1 18756AA000

CLAW

ST2 399893600

PLIER

10) Lift the striking rod, and remove the straight pin.

(A) Oil guide G
(B) Oil guide H

(A) Snap ring
(B) Flat washer

MT-01728

(A)

(B)

MT-01616

(B)

(A)

(A) Striking rod
(B) Straight pin

MT-01092

ST2

ST1

MT-01307

(A)

(B)

6MT-59

Transmission Case

MANUAL TRANSMISSION AND DIFFERENTIAL

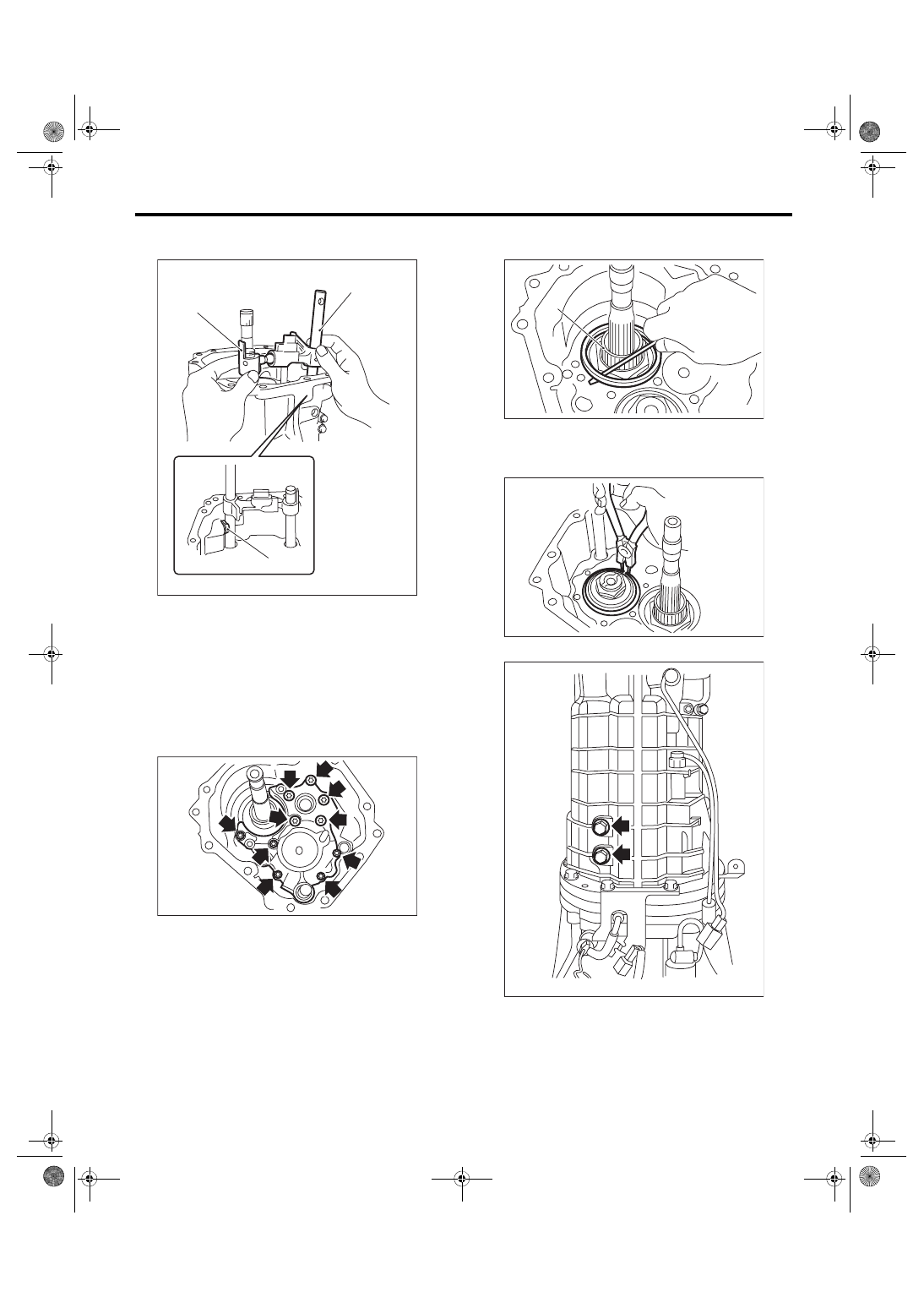

11) Remove the selector arm No. 2, shifter arm, se-

lector plunger and spring.

12) Remove the transfer bearing holder.
NOTE:

Using a general tool may cause damage. Remove

the bolt using the ST.

ST 18663AA000 SOCKET

13) Remove the washer on the main shaft section.

14) Remove  the  driven  gear  assembly  shim  and

spacer.

15) Remove the snap ring.

16) Remove the pilot bolt.

(A) Selector arm No. 2
(B) Shifter arm

(C) Selector plunger

MT-02713

(B)

(A)

(C)

MT-01619

(A) Driven gear ASSY

(A)

MT-00526

MT-00527

MT-00528

6MT-60

Transmission Case

MANUAL TRANSMISSION AND DIFFERENTIAL

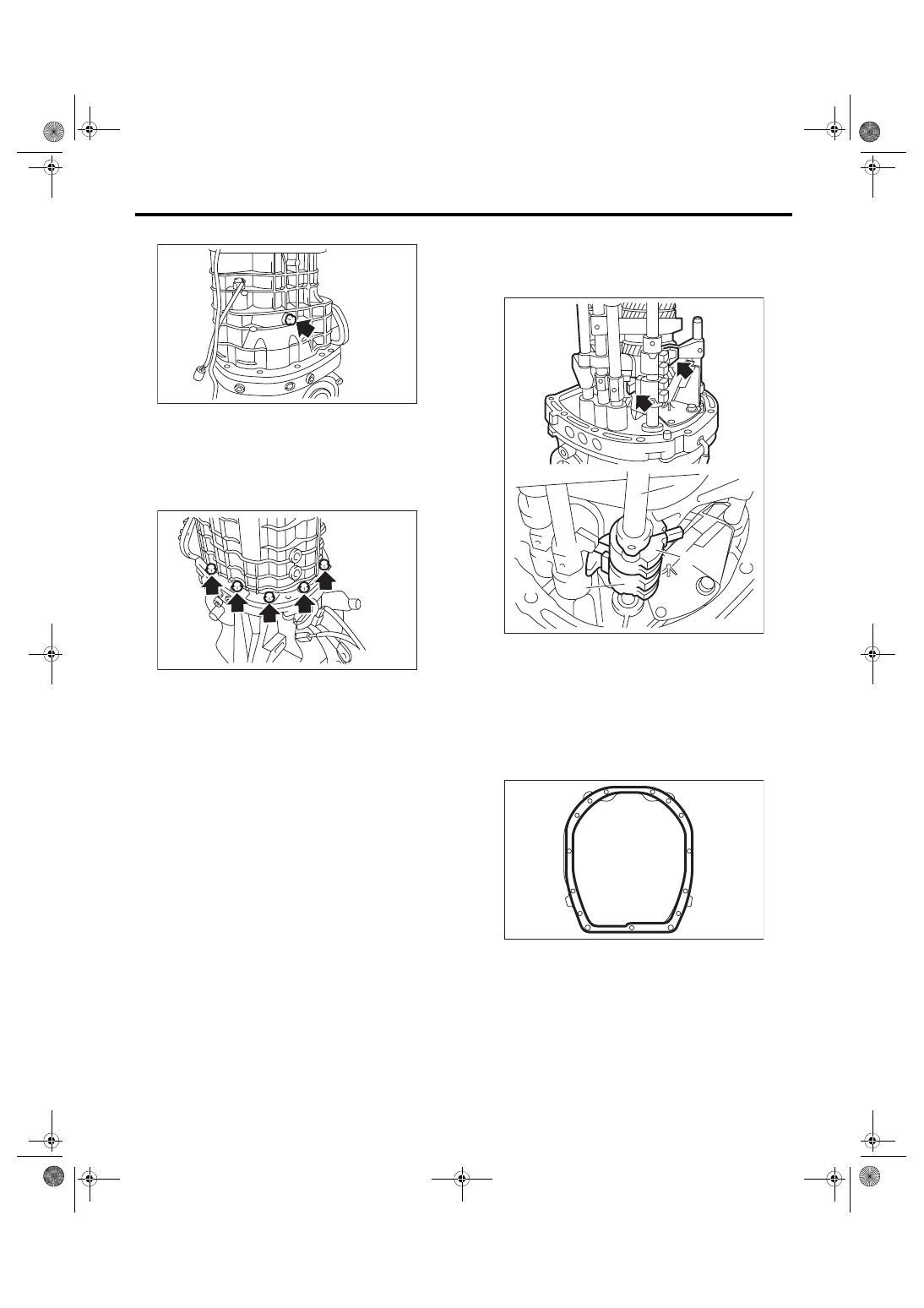

17) Remove the holder reverse bolt.

18) Remove the transmission case.
NOTE:

If the oil guide is caught between the shift fork, it

may be difficult to remove the transmission case.

Move the oil guide, then remove. Do not pull on the

transmission case with excessive force.

19) Remove any remaining liquid gasket from the

transmission case and adapter plate.

B: INSTALLATION

1) Check that the shifter fork and the interlock block

are both shifted into the neutral position. If they are

not, shift into the neutral position.

2) Apply liquid gasket to the adapter plate.
Liquid gasket:

THREE BOND 1215 (Part No. 004403007) or

equivalent

3) Install the transmission case.

MT-00529

MT-01711

(A) Striking rod
(B) Reverse interlock block

(C) Interlock block

(A)

(C)

(B)

MT-01620

MT-00532
