Reverse Check Cable

CONTROL SYSTEMS

3. Reverse Check Cable

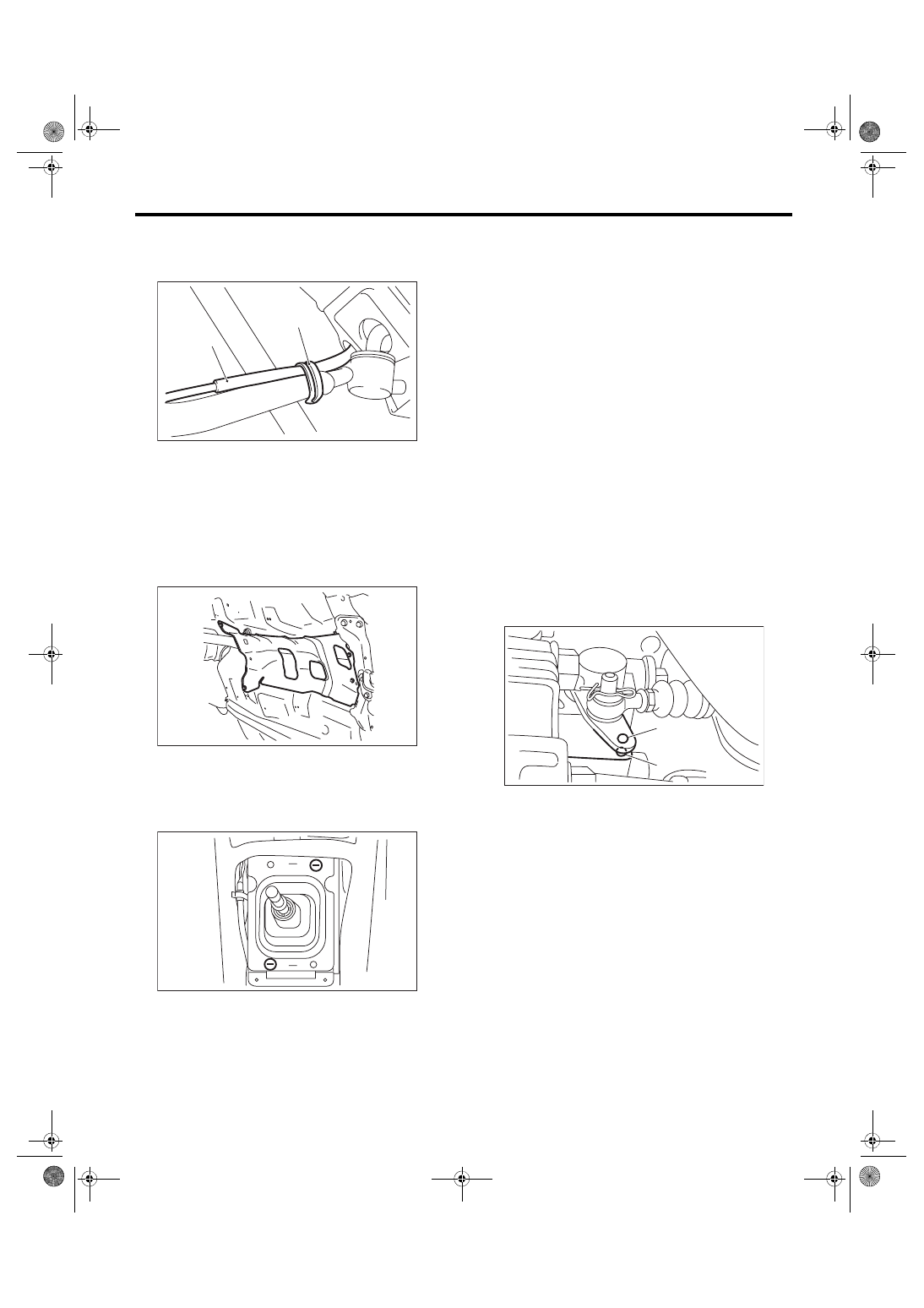

A: REMOVAL

1) Remove the gear shift knob.

2) Remove  the  console  box.  <Ref.  to  EI-51,  RE-

MOVAL, Console Box.>

3) Remove  the  console  side  cover  and  console

front panel.

4) Remove the clamp.

5) Remove the boot and insulator assembly.

6) Remove the spring pin from the slider.

7) Remove the slider and spring.

8) Cut  the  band  clip,  and  separate  the  reverse

check cable from the gear shift lever.

9) Lift up the vehicle.

10) Remove the under cover.

11) Remove  the  center  exhaust  pipe.  <Ref.  to

EX(STI)-8, REMOVAL, Center Exhaust Pipe.>

12) Remove the heat shield cover.

13) Remove  the  crossmember.  <Ref.  to  6MT-29,

REMOVAL, Transmission Mounting System.>

(A) Slider
(B) Spring pin

CS-00926

CS-00927

CS-00225

(A)

(B)

(A) Slider
(B) Spring

CS-00226

(A)

(B)

CS-00227

MT-01660

CS-24

Reverse Check Cable

CONTROL SYSTEMS

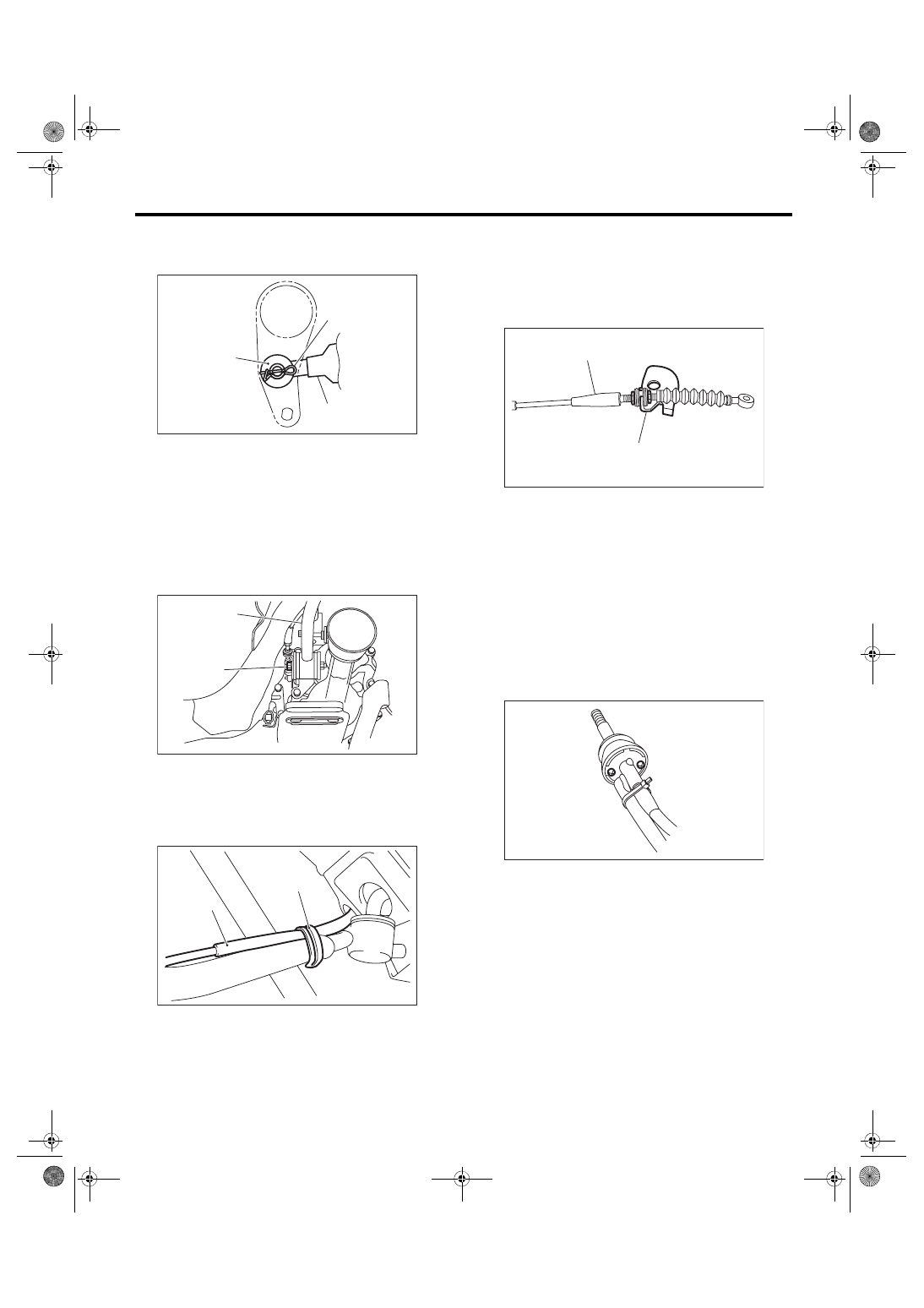

14) Remove the snap pin and washer, and sepa-

rate  the  reverse  check  cable  from  the  reverse

check lever.

15) Move the transmission to the right side, and re-

move the stay bolts and the reverse check cable.
NOTE:

If  the  transmission  is  not  moved  aside,  the  stay

bolts may contact the body and cause damage.

16) Lift up the stay clip, and separate the stay from

the reverse check cable.

17) Pull  out  the  reverse  check  cable  from  under-

side of the vehicle to remove it.
NOTE:

Be careful not to damage the inner boot.

18) Loosen the lock nut, and remove the reverse

check cable from the cable plate.

B: INSTALLATION

1) Insert the reverse check cable into the inner boot

hole from underside of the vehicle.

2) Insert the reverse check cable into the gear shift

lever assembly, and secure it with the band clip.
NOTE:

• Cut the excess band clip.

• Make sure that the reverse check cable is insert-

ed into the gearshift lever with no gaps.

(A) Snap pin
(B) Washer

(C) Reverse check cable

(A) Stay
(B) Stay bolt

(A) Reverse check cable
(B) Clip

CS-00220

(B)

(A)

(C)

CS-00245

(A)

(B)

CS-00243

(A)

(B)

(A) Cable plate
(B) Reverse check cable

CS-00228

(A)

(B)

CS-00247

CS-25

Reverse Check Cable

CONTROL SYSTEMS

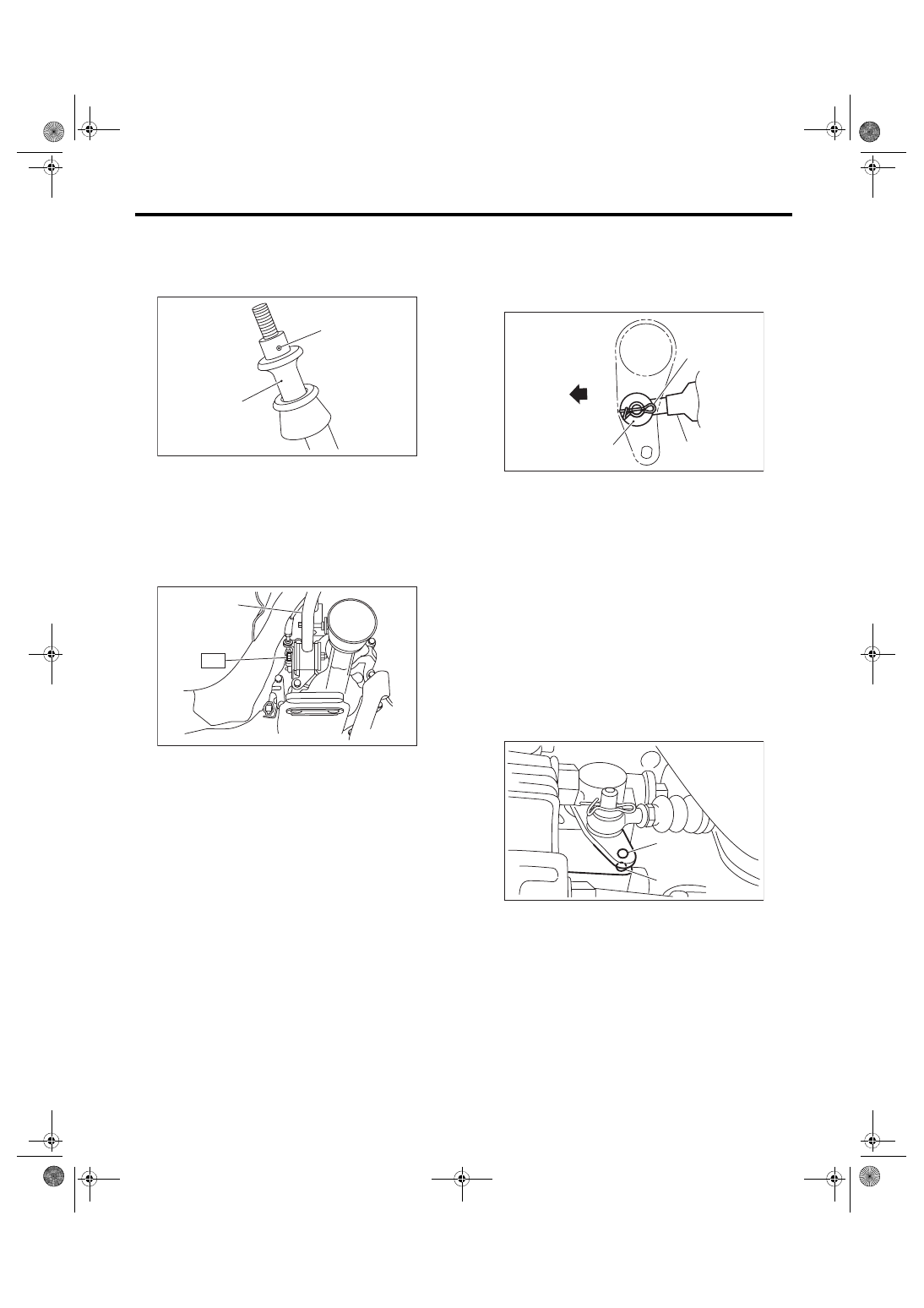

3) Use the spring pin to secure the end of the slider

and reverse check cable.
NOTE:

Apply grease to the moving part of slider.

4) Move the transmission to the right side, and in-

stall the stay.
Tightening torque:

T: 32 N·m (3.3 kgf-m, 23.6 ft-lb)

5) Install the reverse check cable, washer and snap

pin to the reverse check lever.
NOTE:

Make sure to point the snap pin in an appropriate

direction.

6) Make sure the hole of extension case is aligned

with  that  of  reverse  check  lever.  If  the  hole  posi-

tions are not aligned, adjust the reverse check ca-

ble.  <Ref.  to  CS-27,  ADJUSTMENT,  Reverse

Check Cable.>
NOTE:

• Check that the M3 bolt goes through the hole of

reverse  check  lever  and  can  be  inserted  into  the

hole of extension case.

• When checking visually, confirm that the gap of

hole positions is 0.5 mm (0.02 in) or less.

(A) Slider
(B) Spring pin

(A) Stay

CS-00225

(A)

(B)

CS-00246

(A)

T

(A) Reverse check cable
(B) Washer

(C) Snap pin
(D) Front side

(A) Hole of reverse check lever
(B) Hole of extension case

CS-00224

(B)

(D)

(C)

(A)

(A)

(B)

CS-01751

CS-26

Reverse Check Cable

CONTROL SYSTEMS

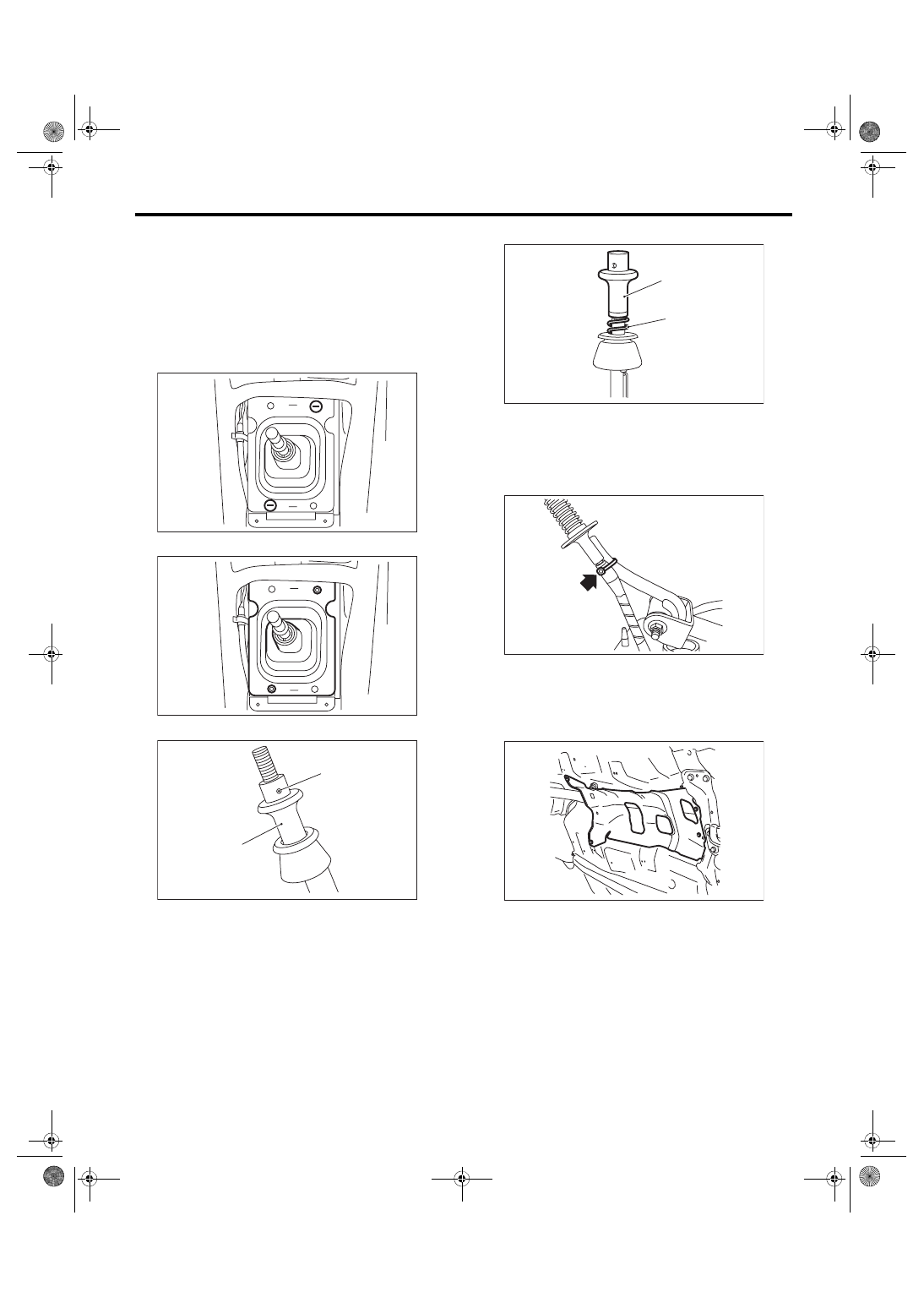

7) Secure the reverse check cable to the stay clip.
NOTE:

Install the reverse check cable on top of the stay.

8) Install  the  crossmember.  <Ref.  to  6MT-29,  IN-

STALLATION, Transmission Mounting System.>

9) Install the heat shield cover.
Tightening torque:

18 N·m (1.8 kgf-m, 13.3 ft-lb)

10) Install  the  center  exhaust  pipe.  <Ref.  to

EX(STI)-9,  INSTALLATION,  Center  Exhaust

Pipe.>

11) Install the boot and insulator assembly, and se-

cure with a clamp.

12) Install the console side cover and console front

panel.  <Ref.  to  EI-54,  INSTALLATION,  Center

Console.>

13) Install the console box. <Ref. to EI-51, INSTAL-

LATION, Console Box.>

14) Install the gear shift knob.

C: INSPECTION

1) Make sure the slider moves smoothly. If it does

not move, adjust the reverse check cable, or check

the  slider  for  damage.  <Ref.  to  CS-27,  ADJUST-

MENT, Reverse Check Cable.>

2) Check if the gear shifts into reverse when pulling

up the slider. If the gear cannot shift into reverse,

adjust  the  reverse  check  cable.  <Ref.  to  CS-27,

ADJUSTMENT, Reverse Check Cable.>

3) Check that the gear does not shift into reverse

when the slider is not pulled up. If the gear shifts

into  reverse,  adjust  or  replace  the  reverse  check

cable.  <Ref.  to  CS-27,  ADJUSTMENT,  Reverse

Check Cable.>

4) Make sure the hole of extension case is aligned

with  that  of  reverse  check  lever.  If  the  hole  posi-

tions are not aligned, adjust the reverse check ca-

ble.  <Ref.  to  CS-27,  ADJUSTMENT,  Reverse

Check Cable.>
NOTE:

• Check that the M3 bolt goes through the hole of

reverse  check  lever  and  can  be  inserted  into  the

hole of extension case.

• When checking visually, confirm that the gap of

hole positions is 0.5 mm (0.02 in) or less.

(A) Reverse check cable
(B) Clip

CS-00243

(A)

(B)

MT-01660

CS-00926

(A) Hole of reverse check lever
(B) Hole of extension case

(A)

(B)

CS-01751
