EN(H4DOTC)(diag)-260

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

Step

Check

Yes

No

1

CHECK CURRENT DATA.
1) Turn the ignition switch to ON.
2) Read the value of «Atmosphere Pressure»
using the Subaru Select Monitor or a general
scan tool.
NOTE:

• Subaru Select Monitor
For  detailed  operation  procedures,  refer  to
“READ CURRENT DATA FOR ENGINE”. <Ref.
to EN(H4DOTC)(diag)-40, Subaru Select Moni-
tor.>
• General scan tool
For detailed operation procedures, refer to the
general scan tool operation manual.

Is the value in «Atmosphere
Pressure» 125 kPa (938
mmHg, 36.9 inHg) or more?

Go to step

2.

Even if DTC is
detected, the cir-
cuit has returned to
a normal condition
at this time. Repro-
duce the failure,
and then perform
the diagnosis
again.
NOTE:

In  this  case,  tem-
porary  poor  con-
tact  of  connector,
temporary open or
short circuit of har-
ness  may  be  the
cause.

2

CHECK HARNESS BETWEEN ECM AND
LEAK CHECK VALVE ASSEMBLY CONNEC-
TOR.
1) Turn the ignition switch to OFF.
2) Disconnect the connector from ECM and
the leak check valve assembly.
3) Measure the resistance of harness between
ECM connector and the leak check valve
assembly connector.

Connector & terminal

(B136) No. 21 — (R400) No. 7:
(B135) No. 30 — (R400) No. 8:

Is the resistance less than 1 Ω? Go to step

3.

Repair the harness
and connector.
NOTE:

In this case, repair
the following item:
• Open  circuit  in
harness  between
ECM

connector

and the leak check
valve

assembly

connector
• Poor  contact  of
coupling connector
• Poor  contact  of
joint connector

3

CHECK FOR POOR CONTACT.
Check for poor contact of ECM and the leak
check valve assembly connector.

Is there poor contact in ECM
and the leak check valve
assembly connector?

Repair the poor
contact of ECM
and the leak check
valve assembly
connector.

Go to step

4.

4

CHECK LEAK CHECK VALVE ASSEMBLY.
Check the pressure sensor of the leak check
valve assembly. <Ref. to EC(STI)-21, CHECK
PRESSURE SENSOR, INSPECTION, Leak
Check Valve Assembly.> <Ref. to EC(w/o STI)-
22, CHECK PRESSURE SENSOR, INSPEC-
TION, Leak Check Valve Assembly.>

Is the pressure sensor of the
leak check valve assembly
OK?

Repair the short
circuit to power in
harness between
ECM connector
and leak check
valve assembly
connector.

Replace the leak
check valve
assembly. <Ref. to
EC(STI)-19, Leak
Check Valve
Assembly.> <Ref.
to EC(w/o STI)-20,
Leak Check Valve
Assembly.>

EN(H4DOTC)(diag)-261

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

CK:DTC P0455 EVAPORATIVE EMISSION SYSTEM LEAK DETECTED (LARGE

LEAK)

DTC DETECTING CONDITION:

• Detected when two consecutive driving cycles with fault occur.

• GENERAL  DESCRIPTION  <Ref.  to  GD(H4DOTC)-161, DTC P0455 EVAPORATIVE EMISSION SYS-

TEM LEAK DETECTED (LARGE LEAK), Diagnostic Trouble Code (DTC) Detecting Criteria.>

TROUBLE SYMPTOM:

• Fuel odor

• There is a hole of more than 1.0 mm (0.04 in) dia. in evaporation system or fuel tank.

• Fuel filler cap loose or lost
CAUTION:

After servicing or replacing faulty parts, perform Clear Memory Mode <Ref. to EN(H4DOTC)(diag)-63,

OPERATION, Clear Memory Mode.>, and Inspection Mode <Ref. to EN(H4DOTC)(diag)-49, PROCE-

DURE, Inspection Mode.>.

Step

Check

Yes

No

1

CHECK FUEL FILLER CAP.
1) Turn the ignition switch to OFF.
2) Check the fuel filler cap.
NOTE:

The DTC is stored in memory if fuel filler cap is
or was loose or if the cap chain has caught while
tightening.

Is the fuel filler cap tightened
securely?

Go to step

2.

Tighten fuel filler
cap securely.

2

CHECK FUEL FILLER CAP.

Is the fuel filler cap genuine?

Go to step

3.

Replace with a
genuine fuel filler
cap.

3

CHECK FUEL FILLER PIPE GASKET.

Is there any damage to the seal
between fuel filler cap and fuel
filler pipe?

Repair or replace
the fuel filler cap
and fuel filler pipe.
<Ref. to FU(STI)-
77, Fuel Filler
Pipe.> <Ref. to
FU(w/o STI)-75,
Fuel Filler Pipe.>

Go to step

4.

4

CHECK PURGE CONTROL SOLENOID
VALVE.
Check air-tightness of the purge control sole-
noid valve. <Ref. to EC(STI)-12, INSPECTION,
Purge Control Solenoid Valve.> <Ref. to EC(w/
o STI)-13, INSPECTION, Purge Control Sole-
noid Valve.>

Is the purge control solenoid
valve OK?

Go to step

5.

Replace the purge
control solenoid
valve. <Ref. to
EC(STI)-11, Purge
Control Solenoid
Valve.> <Ref. to
EC(w/o STI)-11,
Purge Control
Solenoid Valve.>

5

CHECK EVAPORATIVE EMISSION CON-
TROL SYSTEM LINE.

Are there holes on the evapora-
tion line?

Repair or replace
the evaporation
line. <Ref. to
FU(STI)-93, Fuel
Delivery, Return
and Evaporation
Lines.> <Ref. to
FU(w/o STI)-89,
Fuel Delivery,
Return and Evapo-
ration Lines.>

Go to step

6.

EN(H4DOTC)(diag)-262

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

CL:DTC P0456 EVAPORATIVE EMISSION CONTROL SYSTEM LEAK DETECT-

ED (VERY SMALL LEAK)

NOTE:

For the diagnostic procedure, refer to DTC P0455. <Ref. to EN(H4DOTC)(diag)-261, DTC P0455 EVAPO-

RATIVE  EMISSION  SYSTEM  LEAK  DETECTED  (LARGE  LEAK),  Diagnostic  Procedure  with  Diagnostic

Trouble Code (DTC).>

6

CHECK CANISTER.

Are there holes on the canis-
ter?

Replace the canis-
ter. <Ref. to
EC(STI)-7, Canis-
ter.> <Ref. to
EC(w/o STI)-7,
Canister.>

Go to step

7.

7

CHECK LEAK CHECK VALVE ASSEMBLY. Are there damage or holes on

the leak check valve assembly?

Replace the leak
check valve
assembly. <Ref. to
EC(STI)-19, Leak
Check Valve
Assembly.> <Ref.
to EC(w/o STI)-20,
Leak Check Valve
Assembly.>

Go to step

8.

8

CHECK FUEL TANK.
Remove the fuel tank. <Ref. to FU(STI)-70, Fuel
Tank.> <Ref. to FU(w/o STI)-68, Fuel Tank.>

Are there damage or holes on
the fuel tank?

Repair or replace
the fuel tank. <Ref.
to FU(STI)-70,
Fuel Tank.> <Ref.
to FU(w/o STI)-68,
Fuel Tank.>

Go to step

9.

9

CHECK ANY OTHER MECHANICAL TROU-
BLE IN EVAPORATIVE EMISSION CON-
TROL SYSTEM.

Are there holes, cracks, clog-
ging, or disconnection, miscon-
nection of hoses or pipes in
evaporative emission control
system?

Repair or replace
the hoses or pipes.

Repair the poor
contact of ECM
connector.

Step

Check

Yes

No

EN(H4DOTC)(diag)-263

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

CM:DTC P0458 EVAPORATIVE EMISSION SYSTEM PURGE CONTROL VALVE

CIRCUIT LOW

DTC DETECTING CONDITION:

• Detected when 2 consecutive driving cycles with fault occur.

• GENERAL  DESCRIPTION  <Ref.  to  GD(H4DOTC)-168, DTC P0458 EVAPORATIVE EMISSION SYS-

TEM PURGE CONTROL VALVE CIRCUIT LOW, Diagnostic Trouble Code (DTC) Detecting Criteria.>

TROUBLE SYMPTOM:

Improper idling
CAUTION:

After servicing or replacing faulty parts, perform Clear Memory Mode <Ref. to EN(H4DOTC)(diag)-63,

OPERATION, Clear Memory Mode.>, and Inspection Mode <Ref. to EN(H4DOTC)(diag)-49, PROCE-

DURE, Inspection Mode.>.

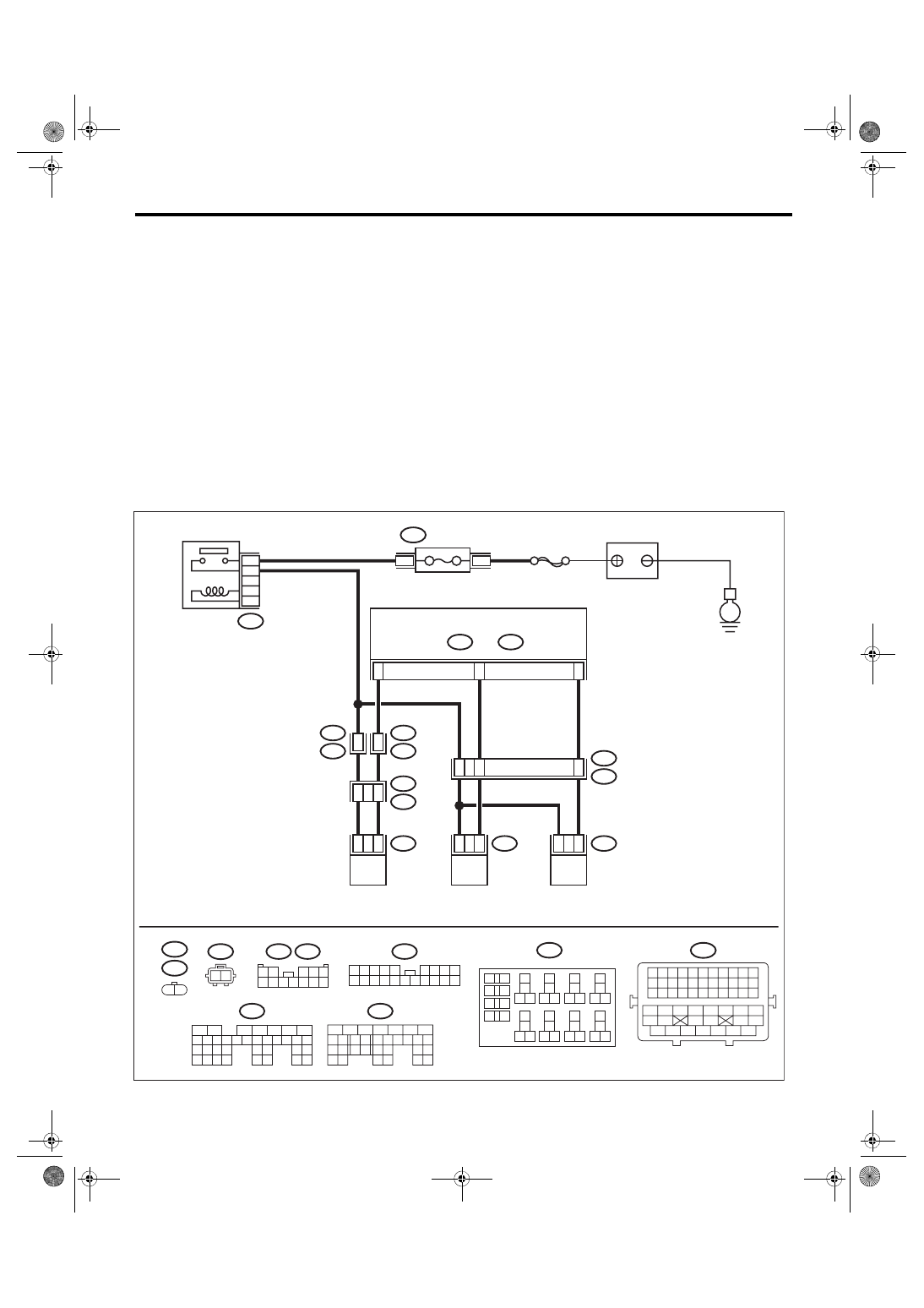

WIRING DIAGRAM:

• Engine electrical system, without SI-DRIVE <Ref. to WI-32, WITHOUT SI-DRIVE, WIRING DIAGRAM,

Engine Electrical System.>

• Engine electrical system, with SI-DRIVE <Ref. to WI-48, WITH SI-DRIVE, WIRING DIAGRAM, Engine

Electrical System.>

ECM

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B135

B:

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B137

D:

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34 35
42 43

36 37 38 39

48 49 50 51 52 53 54

40 41

44 45

46 47

E52

E4

1 2

B3

D15

D6

E2

B21

44

11

4

8

E4

2

1

E52

2

1

R68

2

1

B135

B:

R57

R15

10

11

R1

B97

R2

B98

7

10

R68

1 2

B220

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32 35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

R57

B97

1 2

3 4 5

6 7 8 9 10 11 12

EN-09251

B98

2 3 4 5

6 7 8 9

11 12 13 14

17 18 19 20

1

10

15 16

B220

24

23

22

21

B220

4

3

B137

D:

SBF-7

E

FUSE

(RELAY BLOCK)

MAIN RELAY

BATTERY

PRESSURE CONTROL

SOLENOID VALVE ASSY

PURGE CONTROL

SOLENOID VALVE 2

PURGE CONTROL

SOLENOID VALVE 1
