Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 76

ME(STI)-66

Camshaft

MECHANICAL

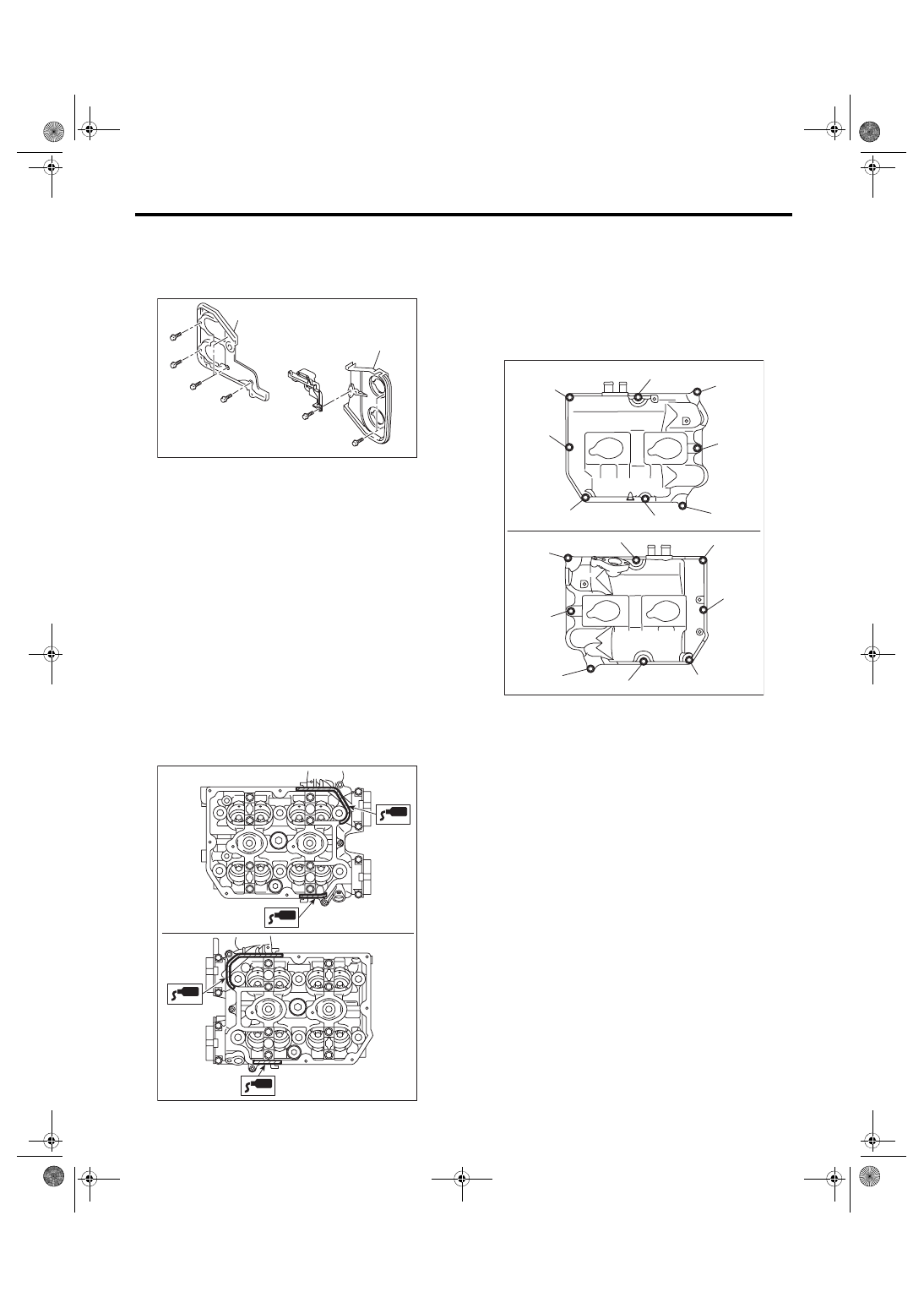

6) Install the timing belt cover No. 2 RH (A) and tim-

ing belt cover No. 2 LH (B).
Tightening torque:

5 N·m (0.5 kgf-m, 3.7 ft-lb)

7) Install  the  cam  sprocket.  <Ref.  to  ME(STI)-59,

INSTALLATION, Cam Sprocket.>

8) Install the timing belt. <Ref. to ME(STI)-52, IN-

STALLATION, Timing Belt.>

9) Adjust the valve clearance. <Ref. to ME(STI)-29,

ADJUSTMENT, Valve Clearance.>

10) Install the rocker cover.

(1) Install the rocker cover gasket to the rocker

cover. (outer section and ignition coil section)

NOTE:

Use a new rocker cover gasket.

(2) Apply liquid gasket to the specified point of

the cylinder head.

NOTE:

Install within 5 min. after applying liquid gasket.
Liquid gasket:

THREE BOND 1217G (Part No. K0877Y0100)

or equivalent

(3) Install the rocker cover onto cylinder heads.

Ensure the gasket is properly positioned during

installation.

(4) Temporarily tighten the rocker cover bolts in

alphabetical order shown in the figure, and then

tighten to specified torque in alphabetical order.

Tightening torque:

6.4 N·m (0.7 kgf-m, 4.7 ft-lb)

ME-04836

(B)

(A)

ME-05981

ME-05982

(E)

(F)

(H)

(G)

(D),(L)

(A),(I)

(C),(K)

(B),(J)

(B),(J)

(H)

(F)

(C),(K)

(E)

(A),(I)

(D),(L)

(G)

ME(STI)-67

Camshaft

MECHANICAL

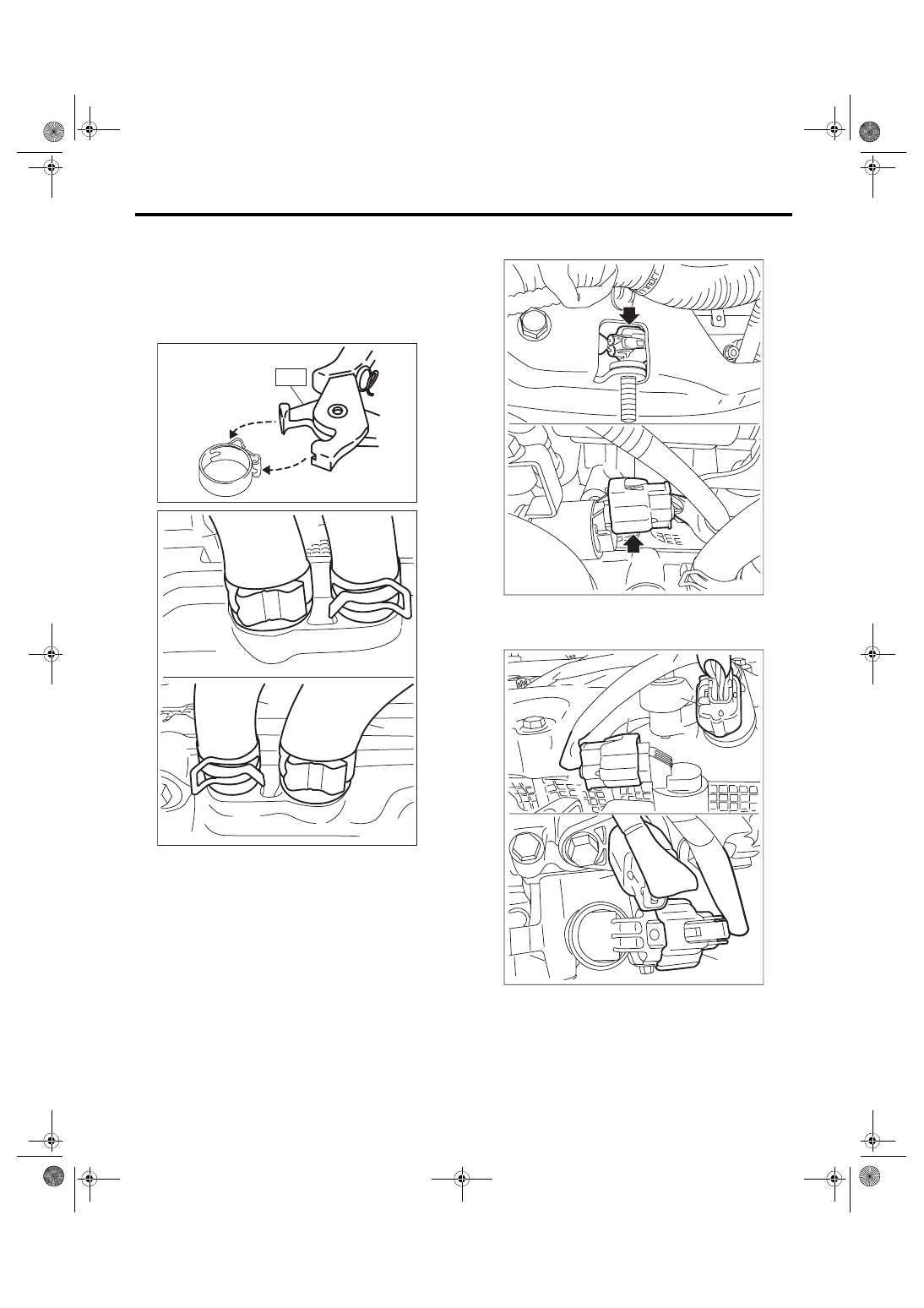

11) Connect the PCV hose (A) and vacuum hose

(B) to the rocker cover.
NOTE:

Use a new clamp for the PCV hose (A), fit the cut

out in the ST with the protrusion on the clamp as

shown in the figure, and lock the clamp.

ST 18353AA000 CLAMP PLIERS

12) Connect  the  connector  to  the  intake  oil  flow

control solenoid valve.

13) Connect the connector (A) to the exhaust cam-

shaft position sensor and the connector (B) to the

exhaust oil flow control solenoid valve.

14) Install the ignition coil. <Ref. to IG(STI)-7, IN-

STALLATION, Ignition Coil.>

ME-04374

ST

ME-05768

(A)

(B)

(A)

(B)

ME-05990

ME-05025

(B)

(B)

(A)

(A)

ME(STI)-68

Camshaft

MECHANICAL

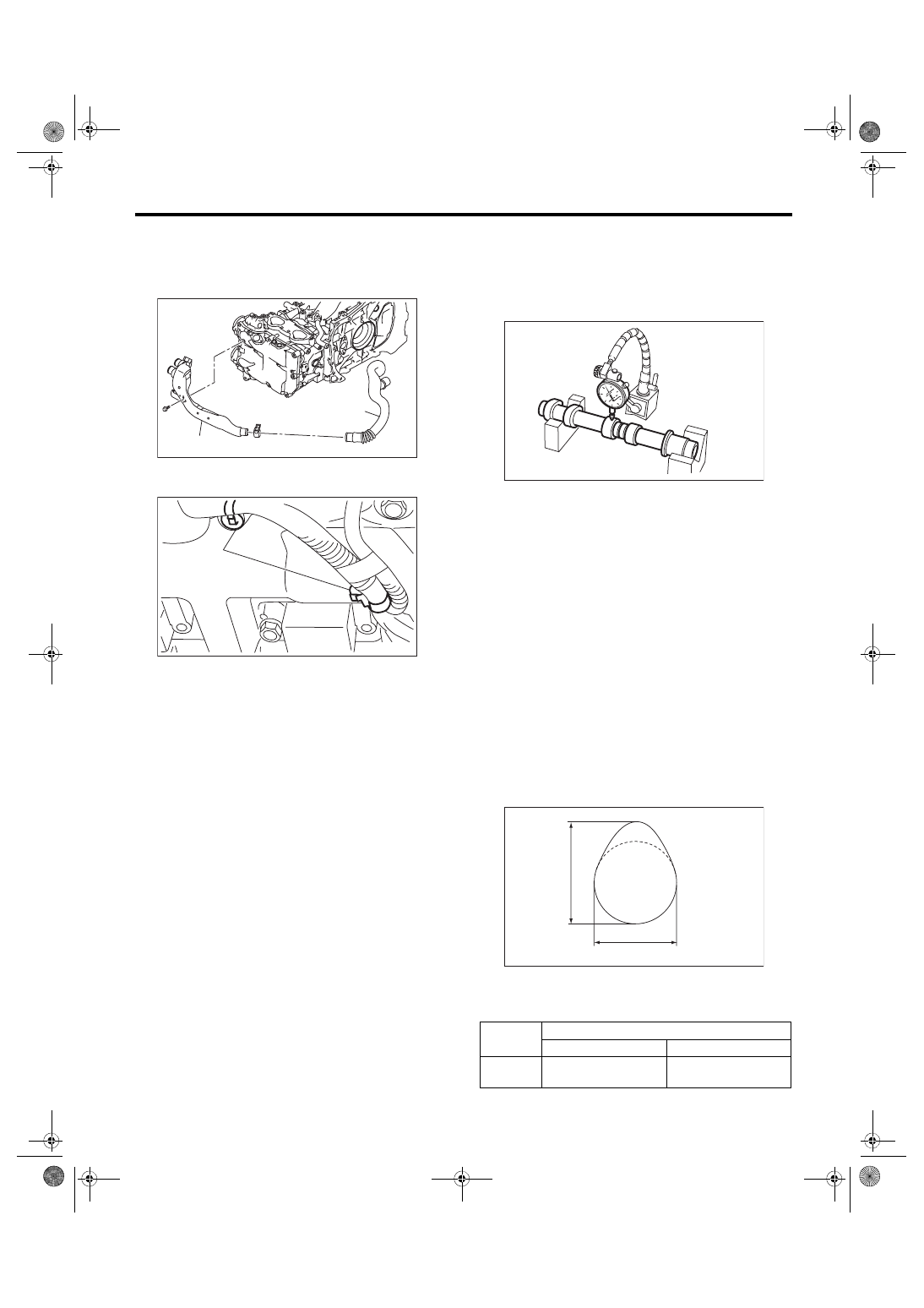

15) Install the air duct B (B) to the rocker cover LH

and the air duct A (A).
Tightening torque:

6.4 N·m (0.7 kgf-m, 4.7 ft-lb)

16) Fix the engine harness to the rocker cover RH

with clips (A).

17) Install the timing belt cover. <Ref. to ME(STI)-

49, INSTALLATION, Timing Belt Cover.>

18) Install  the  crank  pulley.  <Ref.  to  ME(STI)-47,

INSTALLATION, Crank Pulley.>

19) Install the rear side belt. <Ref. to ME(STI)-41,

REAR SIDE BELT, INSTALLATION, V-belt.>

20) Install  the  engine  to  the  vehicle.  <Ref.  to

ME(STI)-34, INSTALLATION, Engine Assembly.>

C: INSPECTION

1) Measure the bend, and repair or replace if nec-

essary.
Camshaft bend limit:

0.020 mm (0.00079 in)

2) Check  the  journal  for  damage  and  wear.  Re-

place if faulty.

3) Check the cutout portion used for camshaft sen-

sor for damage. Replace if faulty.

4) Check the cam face condition, and remove the

minor faults by grinding with oil stone. If offset wear

occurs, replace it.

5) Measure the cam lobe height “H” and cam base

circle diameter “A”. If it exceeds the standard or off-

set wear occurs, replace it.
Cam lobe height H:
Standard

Intake

46.55 — 46.65 mm (1.833 — 1.837 in)

Exhaust

46.75 — 46.85 mm (1.841 — 1.844 in)

Cam base circle diameter A:

Standard

37.0 mm (1.457 in)

6) Measure the outside diameter of camshaft jour-

nal. If the journal diameter is not within specifica-

tion, check the oil clearance.

ME-04953

(B)

(A)

ME-04952

(A)



Camshaft journal

Front

Center, rear

Standard
mm (in)

37.946 — 37.963

(1.4939 — 1.4946)

29.946 — 29.963

(1.1790 — 1.1796)

ME-00118

ME-00276

H

A

ME(STI)-69

Camshaft

MECHANICAL

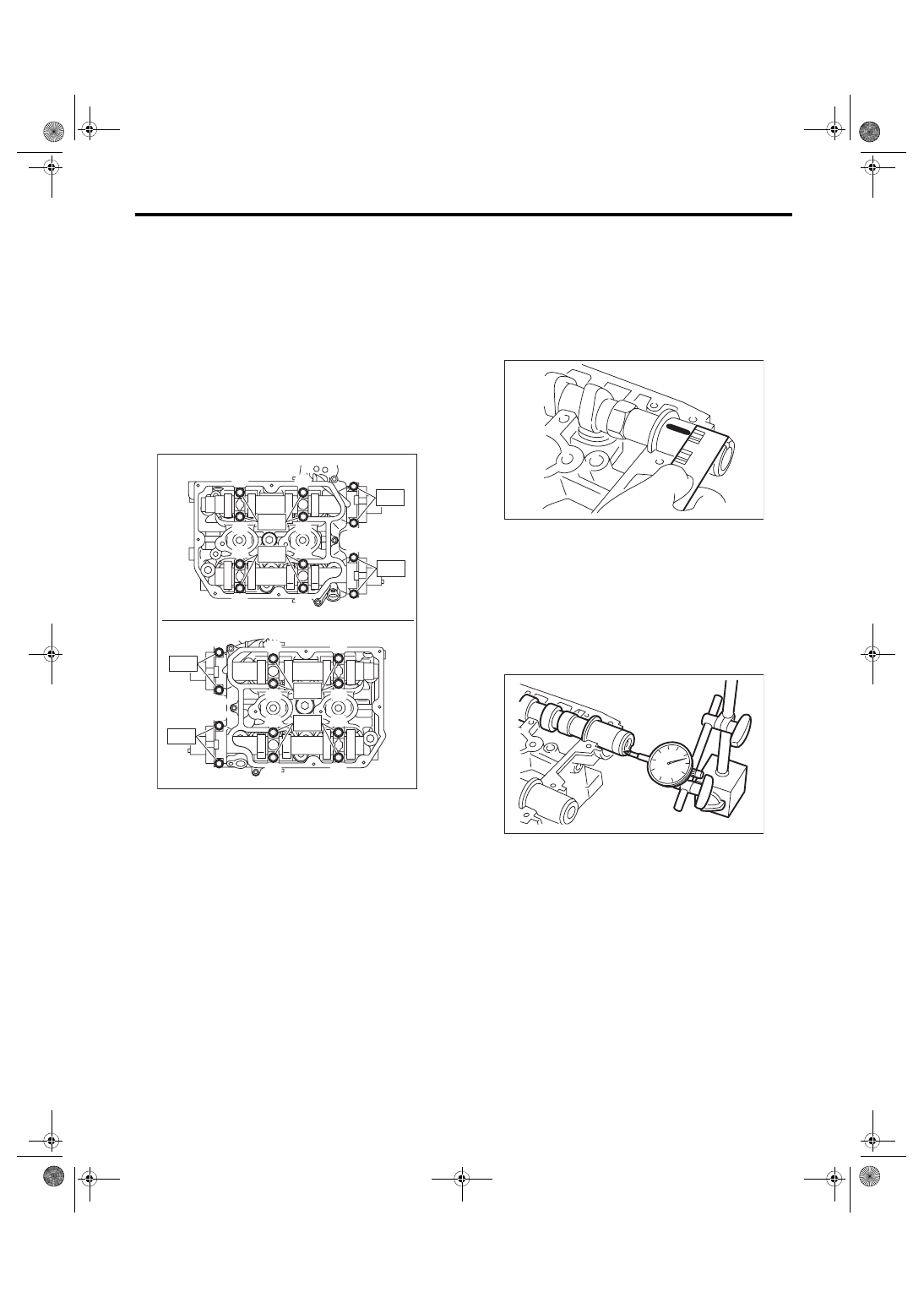

7) Measure the oil clearance of camshaft journal.

(1) Clean the camshaft cap and cylinder head

camshaft journal.

(2) Place the camshaft on cylinder head. (With-

out installing the valve lifter)

(3) Place a plastigauge across each camshaft

journals.

(4) Gradually  tighten  the  camshaft  cap  in  at

least two steps, in alphabetical order shown in

the  figure,  and  then  tighten  to  the  specified

torque. Do not turn the camshaft.

Tightening torque:

T1: 9.75 N·m (1.0 kgf-m, 7.2 ft-lb)

T2: 20 N·m (2.0 kgf-m, 14.8 ft-lb)

(5) Remove the camshaft cap.

(6) Measure the widest point of the plastigauge

on  each  journal.  If  oil  clearance  exceeds  the

standard,  replace  the  camshaft.  If  necessary,

replace the camshaft caps and cylinder head as

a set.

Camshaft oil clearance:

Standard

0.037 — 0.072 mm (0.0015 — 0.0028 in)

(7) Completely remove the plastigauge.

8) Measure  the  thrust  clearance  with  setting  the

dial gauge at end surface of camshaft. If the thrust

clearance is not within the standard or there is off-

set wear, replace the camshaft caps and cylinder

head as a set. If necessary replace the camshaft.
Camshaft thrust clearance:

Standard

0.068 — 0.116 mm (0.0027 — 0.0047 in)

ME-05980

(G)

(E)

(C)

(A)

(K)

(L)

(J)

(I)

(B)

(D)

(H)

(F)

(G)

(E)

(C)

(A)

(K)

(L)

(J)

(I)

(B)

(D)

(H)

(F)

T1

T2

T1

T2

T2

T2

T1

T1

ME-00119

ME-00121
