FU(STI)-92

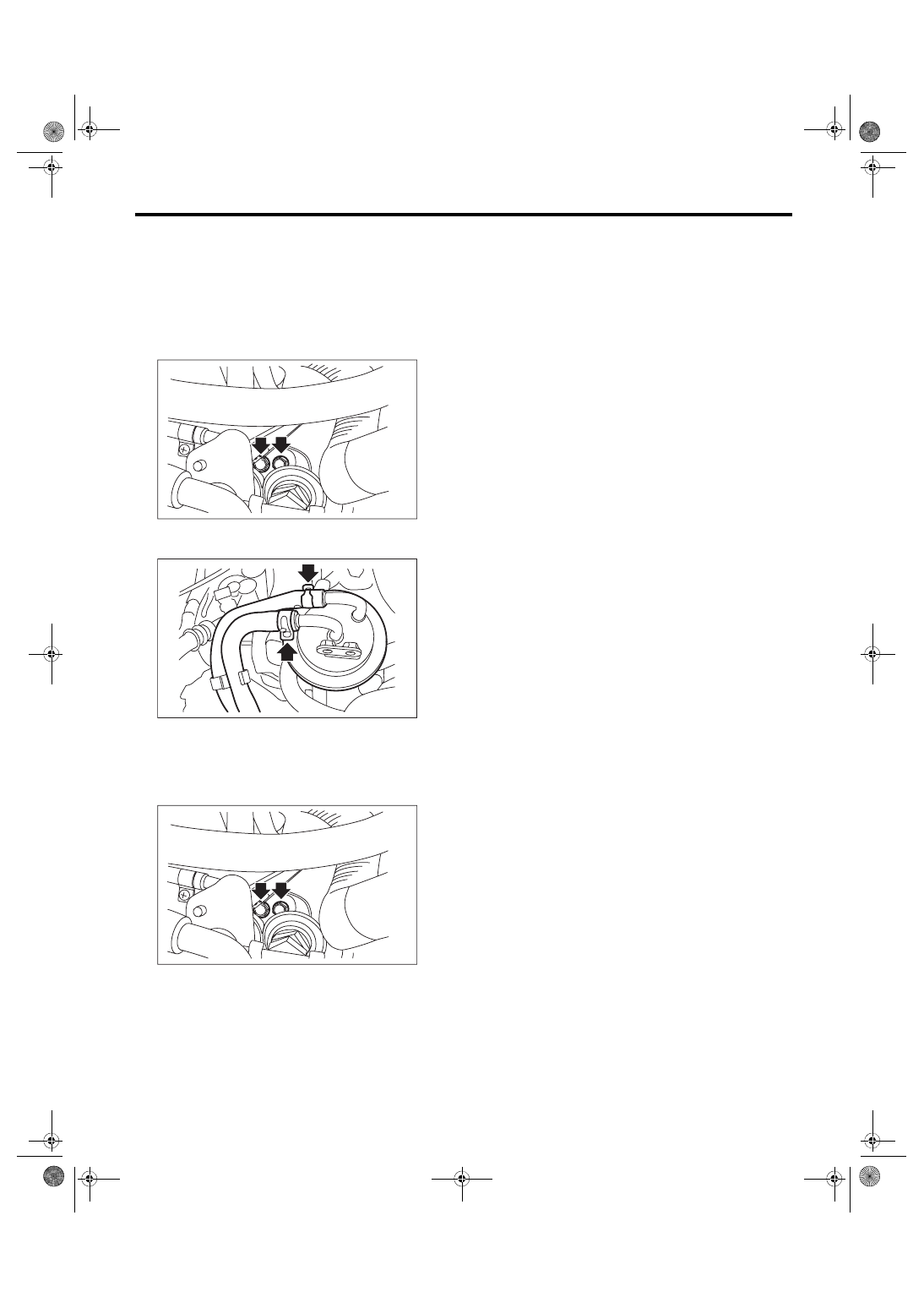

Purge Damper

FUEL INJECTION (FUEL SYSTEMS)

33.Purge Damper

A: REMOVAL

WARNING:

Place  “NO  OPEN  FLAMES”  signs  near  the

working area.

1) Remove the bolts which secure the purge damp-

er to the purge damper bracket.

2) Disconnect the evaporation hose from the purge

damper and remove the purge damper.

B: INSTALLATION

Install in the reverse order of removal.
Tightening torque:

13 N·m (1.3 kgf-m, 9.6 ft-lb)

C: INSPECTION

1) Check that the purge damper has no deforma-

tion, cracks or other damages.

2) Check that the evaporation hose has no cracks,

damage or loose part.

FU-04389

FU-03546

FU-04389

FU(STI)-93

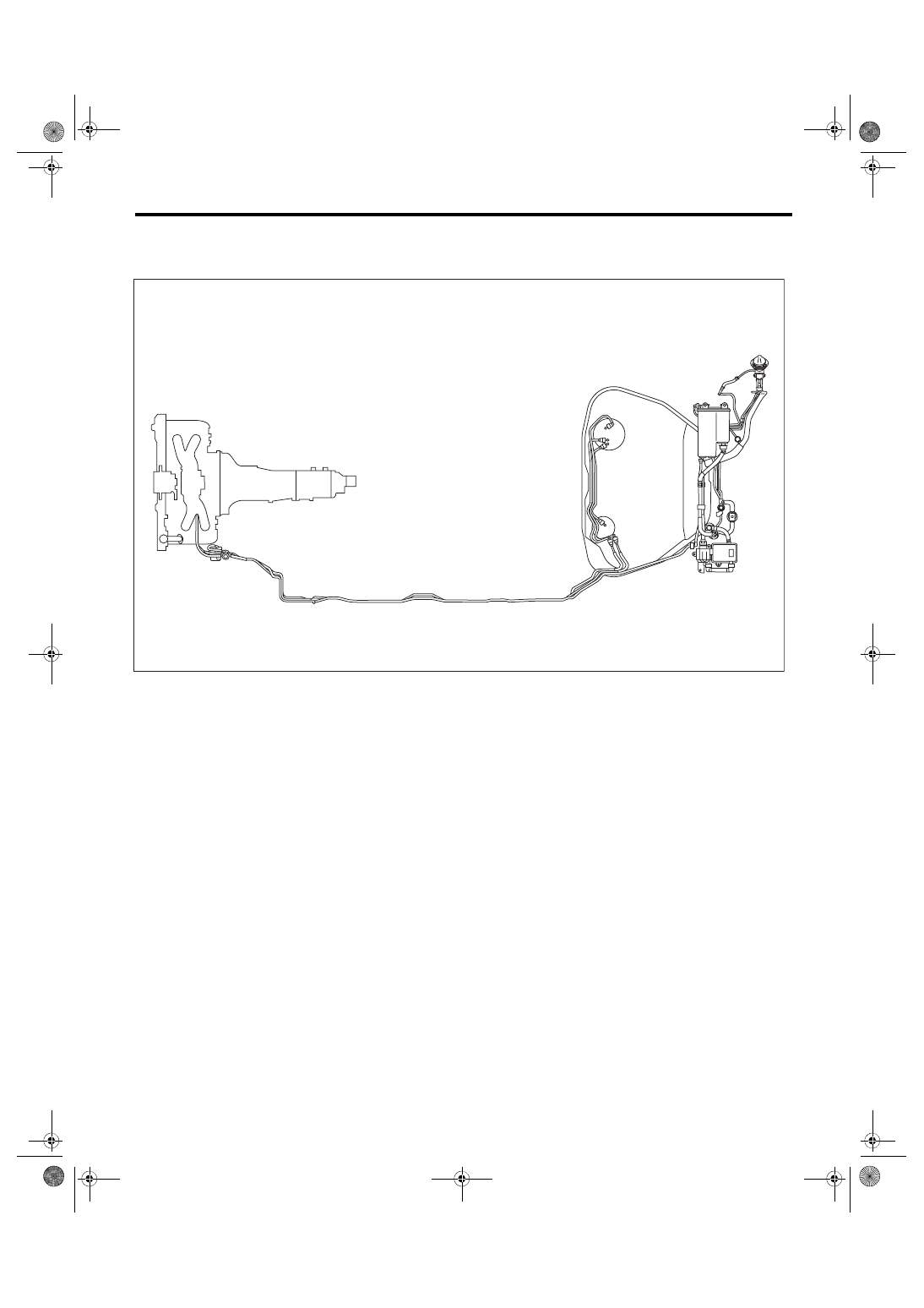

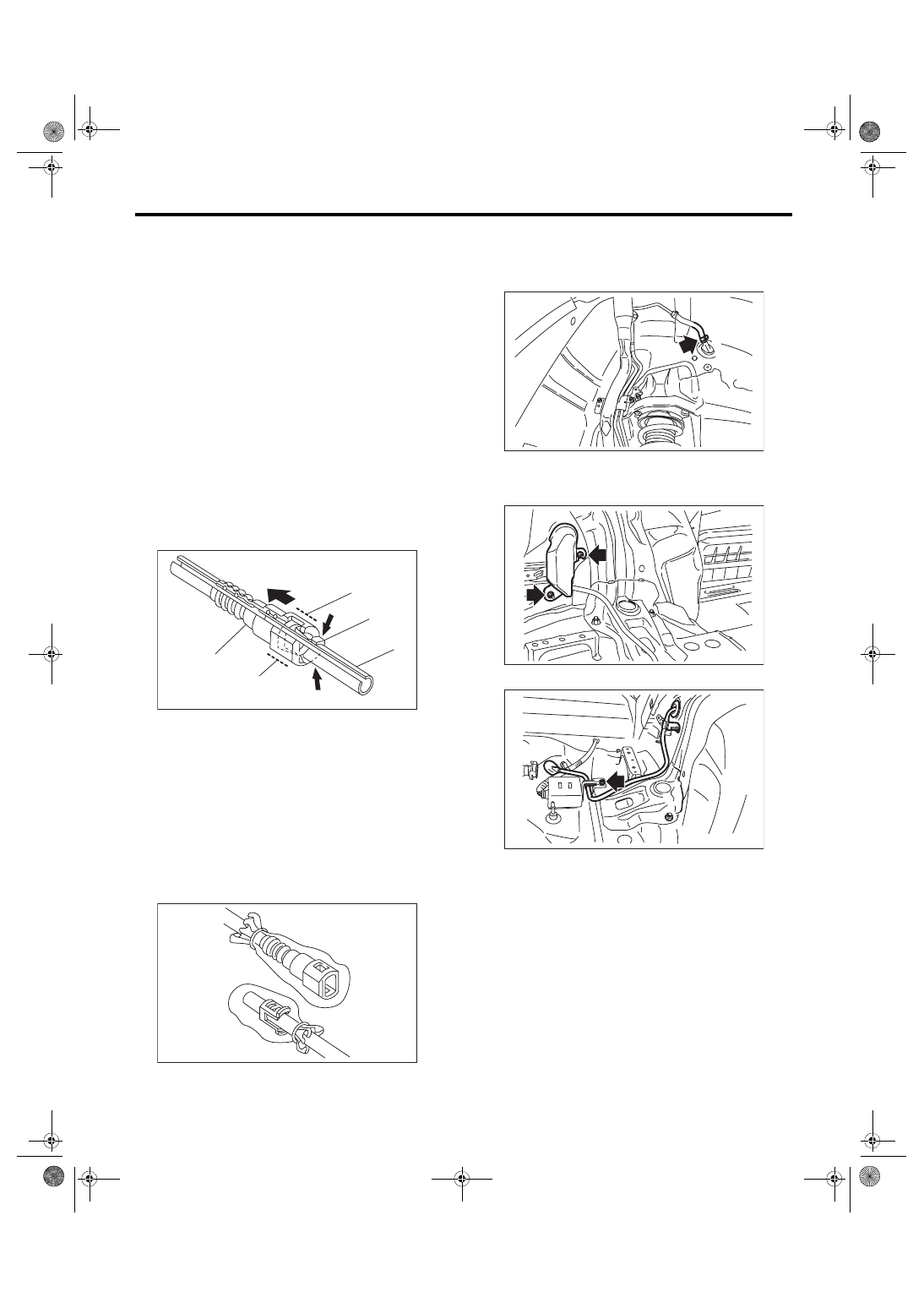

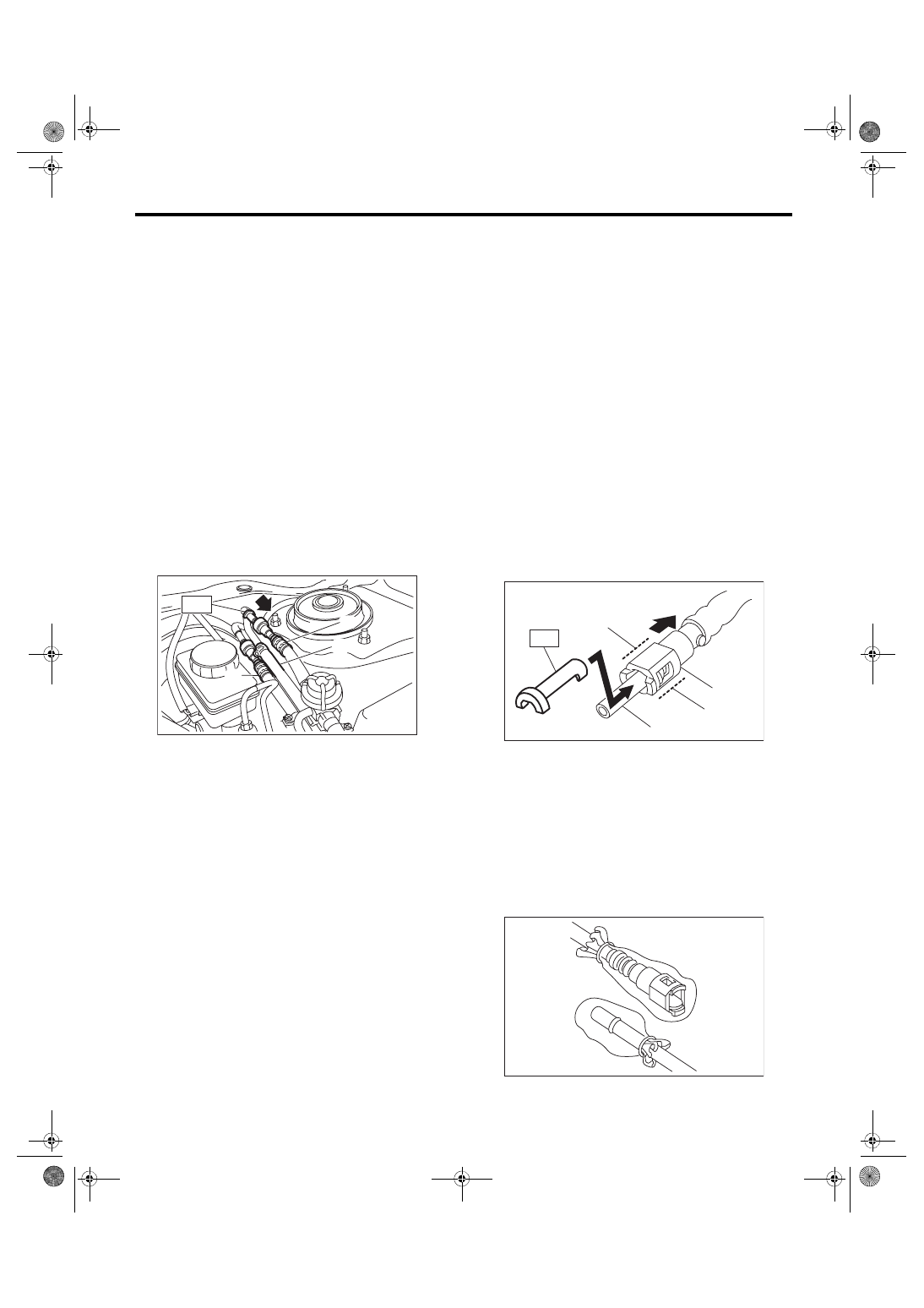

Fuel Delivery, Return and Evaporation Lines

FUEL INJECTION (FUEL SYSTEMS)

34.Fuel Delivery, Return and Evaporation Lines

A: REMOVAL

WARNING:

Place “NO OPEN FLAMES” signs near the working area.
CAUTION:

Be careful not to spill fuel.

FU-07618

FU(STI)-94

Fuel Delivery, Return and Evaporation Lines

FUEL INJECTION (FUEL SYSTEMS)

1) Release the fuel pressure. <Ref. to FU(STI)-67,

RELEASING  OF  FUEL  PRESSURE,  PROCE-

DURE, Fuel.>

2) Open the fuel filler lid and remove the fuel filler

cap.

3) Remove the floor mat. <Ref. to EI-71, REMOV-

AL, Floor Mat.>

4) In the engine compartment, disconnect the fuel

delivery hoses, fuel return hoses and evaporation

hoses.
CAUTION:

• Be careful not to spill fuel.

• Catch the fuel from hoses using a container

or cloth.

(1) Set the ST to the fuel pipe.

ST 42099AE000 QUICK CONNECTOR RE-

LEASE

(2) Disconnect the quick connector of  the  fuel

delivery hose and fuel return hose by pushing

the ST in the direction of the arrow.

(3) Remove the clip and disconnect the evapo-

ration hose from the fuel pipe.

5) Remove  the  canister.  <Ref.  to  EC(STI)-7,  RE-

MOVAL, Canister.>

6) Remove the fuel tank. <Ref. to FU(STI)-70, RE-

MOVAL, Fuel Tank.>

7) Remove the fuel pipe assembly from vehicle.

8) Disconnect the quick connector, then disconnect

the fuel delivery tube, fuel return tube and jet pump

tube from the fuel tank.

• When using ST

1. Attach ST to the pipe and push ST in the direc-

tion of arrow mark to disconnect the quick connec-

tor.

ST 42099AE000 QUICK CONNECTOR RE-

LEASE

CAUTION:

• Be careful not to spill fuel.

• Catch the fuel from hoses using a contain-

er or cloth.

• To  disconnect  the  connector,  hold  (C)

shown in the figure and pull in axial direction.

• If  the  connector  and  pipe  are  sticking  to

each other, push and pull the connector with

ST pushed, and then pull the connector after

it starts moving freely.

• When disconnecting the connector, do not

bend or twist the tube forcibly. If the tube is

bent, replace with a new part.

NOTE:

Clean the pipe and quick connector, if they are cov-

ered with dust.

2. To  prevent  from  damaging  or  entering  foreign

matter, wrap the pipes and quick connectors with

plastic bag etc.
CAUTION:

When  reusing  the  retainer,  do  not  disconnect

the retainer from the connector.

(A) Fuel delivery hose
(B) Fuel return hose

(C) Evaporation hose

FU-05786

ST

(C)

(A)

(B)

(A) Quick connector
(B) Pipe

(C) Connector holding position

FU-05506

ST

(A)

(B)

(C)

(C)

FU-01333

FU(STI)-95

Fuel Delivery, Return and Evaporation Lines

FUEL INJECTION (FUEL SYSTEMS)

• When not using ST

1. Push the retainer in the direction of the arrow,

disconnect the quick connector from pipe.
CAUTION:

• Be careful not to spill fuel.

• Catch the fuel from hoses using a contain-

er or cloth.

• To  disconnect  the  connector,  hold  (D)

shown in the figure and pull in axial direction.

• If  the  connector  and  pipe  are  sticking  to

each other, push and pull the connector with

the retainer pushed in the direction of the ar-

row, and then pull the connector after it starts

moving freely.

• When disconnecting the connector, do not

bend or twist the tube forcibly. If the tube is

bent, replace with a new part.

NOTE:

Clean the pipe and quick connector, if they are cov-

ered with dust.

2. To  prevent  from  damaging  or  entering  foreign

matter, wrap the pipes and quick connectors with

plastic bag etc.
CAUTION:

When  reusing  the  retainer,  do  not  disconnect

the retainer from the pipe.

9) Remove the evaporation pipe.

(1) Remove  the  rear  mud  guard  RH.  <Ref.  to

EI-30, REMOVAL, Mud Guard.>

(2) Disconnect the evaporation hose.

(3) Remove  the  right  side  rear  quarter  trim.

<Ref. to EI-60, REMOVAL, Rear Quarter Trim.>

(4) Remove the evaporation pipe protector.

(5) Remove the evaporation pipe from vehicle.

(A) Quick connector
(B) Retainer

(C) Pipe
(D) Connector holding position

FU-05510

(A)

(B)

(C)

(D)

(D)

FU-05507

FU-04305

FU-04306

FU-04307
