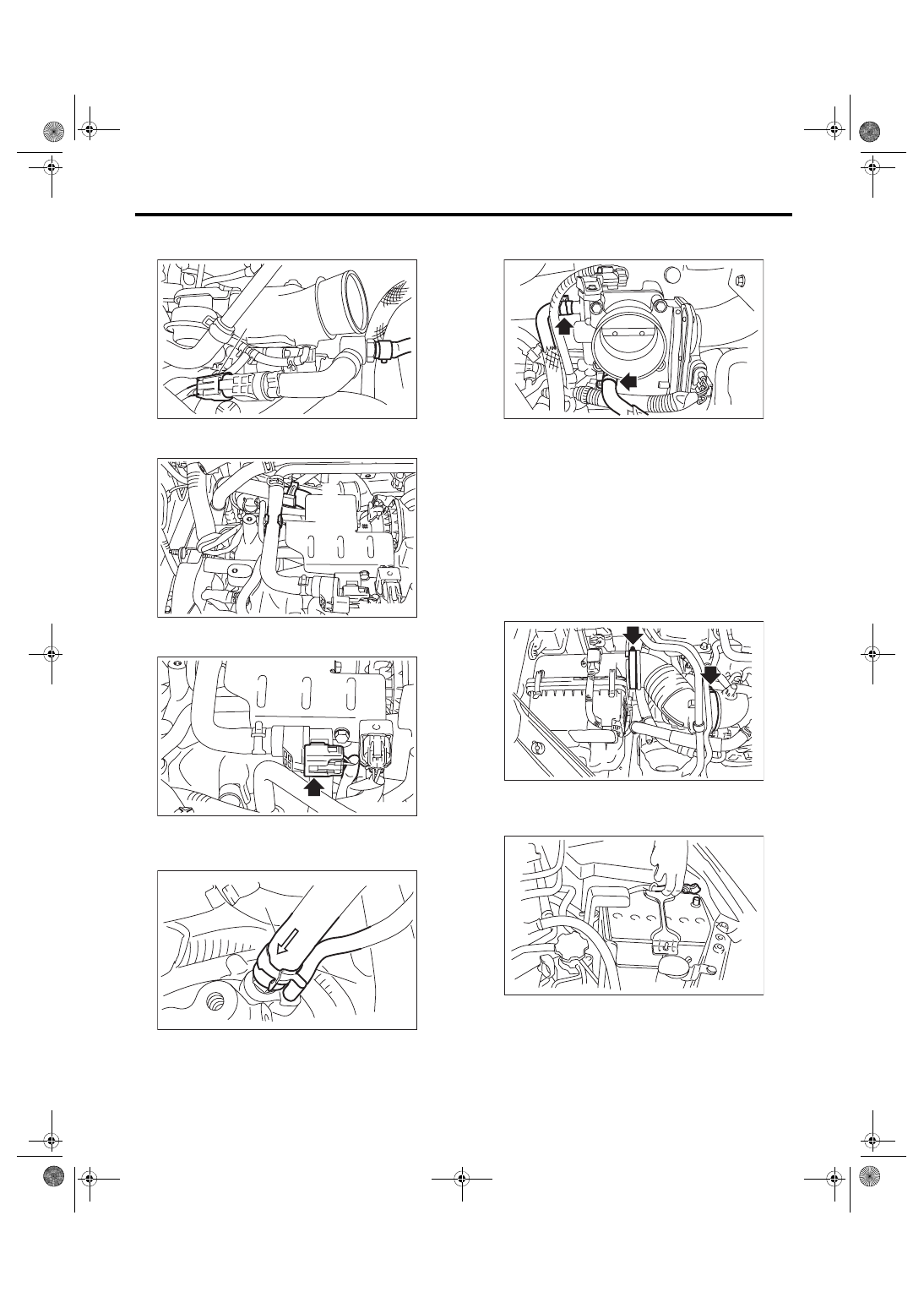

19) Connect  the  vacuum  hose  (A)  and  connector

(B) to the PCV hose assembly B.

20) Install the vacuum hose to clip (B), and install

the PCV hose assembly A to clip (A).

21) Connect  the  connector  to  the  PCV  hose  as-

sembly A.

22) Connect  the  brake  booster  vacuum  hose  (A)

and pressure regulator vacuum hose (B) to the in-

take manifold.

23) Connect  the  engine  coolant  hoses  to  throttle

body.

24) Install the A/C pressure hoses to A/C compres-

sor.  <Ref.  to  AC-41,  INSTALLATION,  Hose  and

Pipe.>

25) Install the coolant filler tank. <Ref. to CO(STI)-

28, INSTALLATION, Coolant Filler Tank.>

26) Install the generator. <Ref. to SC(STI)-21, IN-

STALLATION, Generator.>

27) Install the intercooler. <Ref. to IN(STI)-13, IN-

STALLATION, Intercooler.>

28) Install the air intake boot.
Tightening torque:

2.5 N·m (0.3 kgf-m, 1.8 ft-lb)

29) Install the air intake duct. <Ref. to IN(STI)-10,

INSTALLATION, Air Intake Duct.>

30) Connect the battery ground terminal.

31) Lift up the vehicle.

32) Install the under cover. <Ref. to EI-28, INSTAL-

LATION, Front Under Cover.>

33) Lower the vehicle.

(A)

(B)

FU-06566

FU-06568

(A)

(B)

FU-06567

ME-05007

E N G

(A)

(B)

FU-05761

LU-02413

IN-00203

FU(STI)-25

Intake Manifold

FUEL INJECTION (FUEL SYSTEMS)

34) Install the V-belt cover.
Tightening torque:

13 N·m (1.3 kgf-m, 9.6 ft-lb)

35) Fill engine coolant. <Ref. to CO(STI)-13, FILL-

ING  OF  ENGINE  COOLANT,  REPLACEMENT,

Engine Coolant.>

36) Charge the A/C system with refrigerant. <Ref.

to  AC-20,  PROCEDURE,  Refrigerant  Charging

Procedure.>

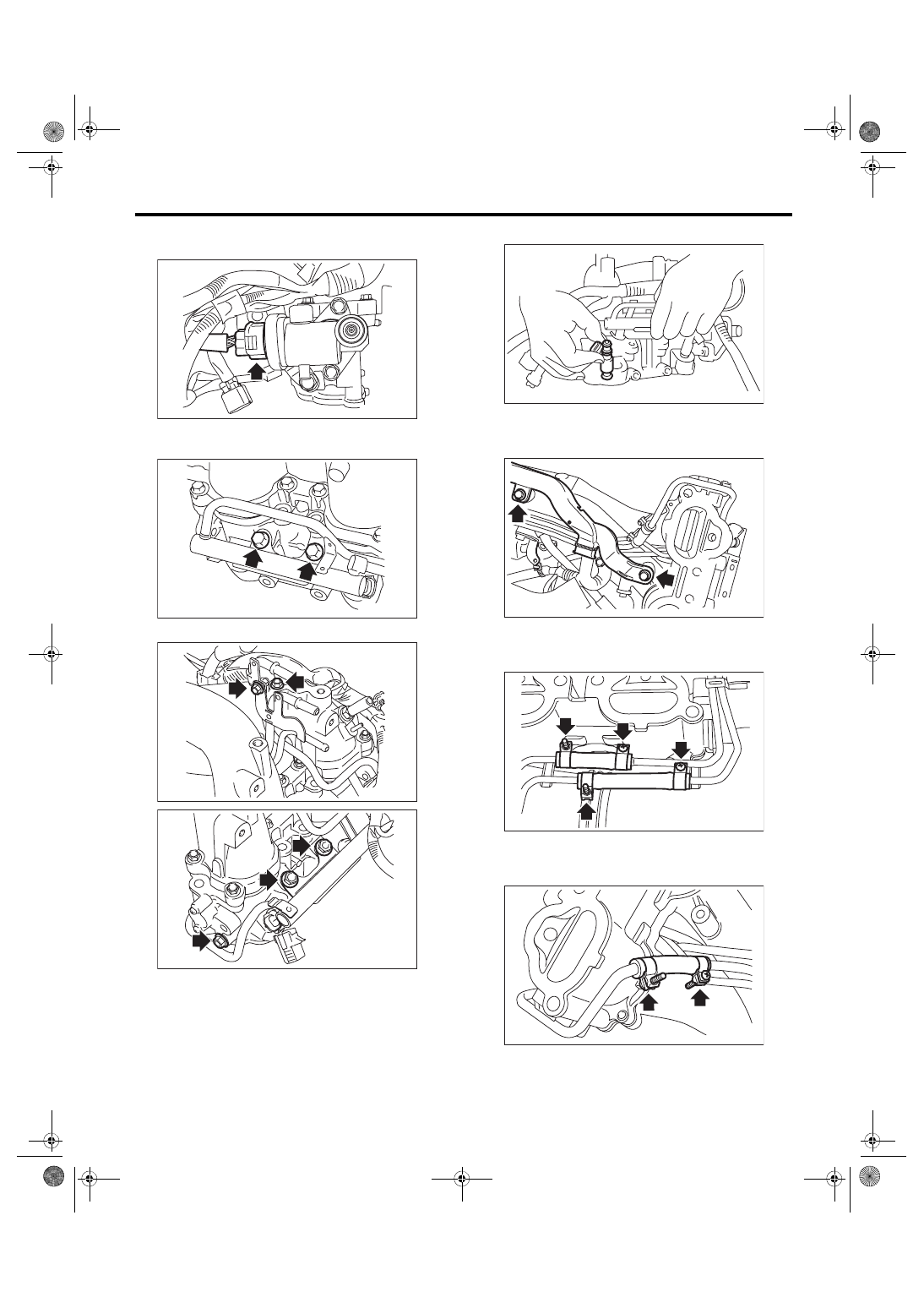

C: DISASSEMBLY

1) Remove clamp (A) holding the fuel pipe protec-

tor RH to the engine harness, and remove the fuel

pipe protector RH.

2) Remove the fuel pipe protector LH.

3) Remove the connector from the intake duct.

4) Remove the connector from the PCV hose as-

sembly.

5) Remove purge control solenoid valve 1 (A) and

purge control solenoid valve 2 (B).

6) Disconnect  the  connector  (A)  from  the  waste-

gate  control  solenoid  valve,  and  disconnect  the

vacuum hose (B) from the intake duct.

FU-03487

FU-06575

(A)

FU-06591

FU-05921

FU-06576

FU-06577

(A)

(B)

FU-06578

(A)

(B)

FU(STI)-26

Intake Manifold

FUEL INJECTION (FUEL SYSTEMS)

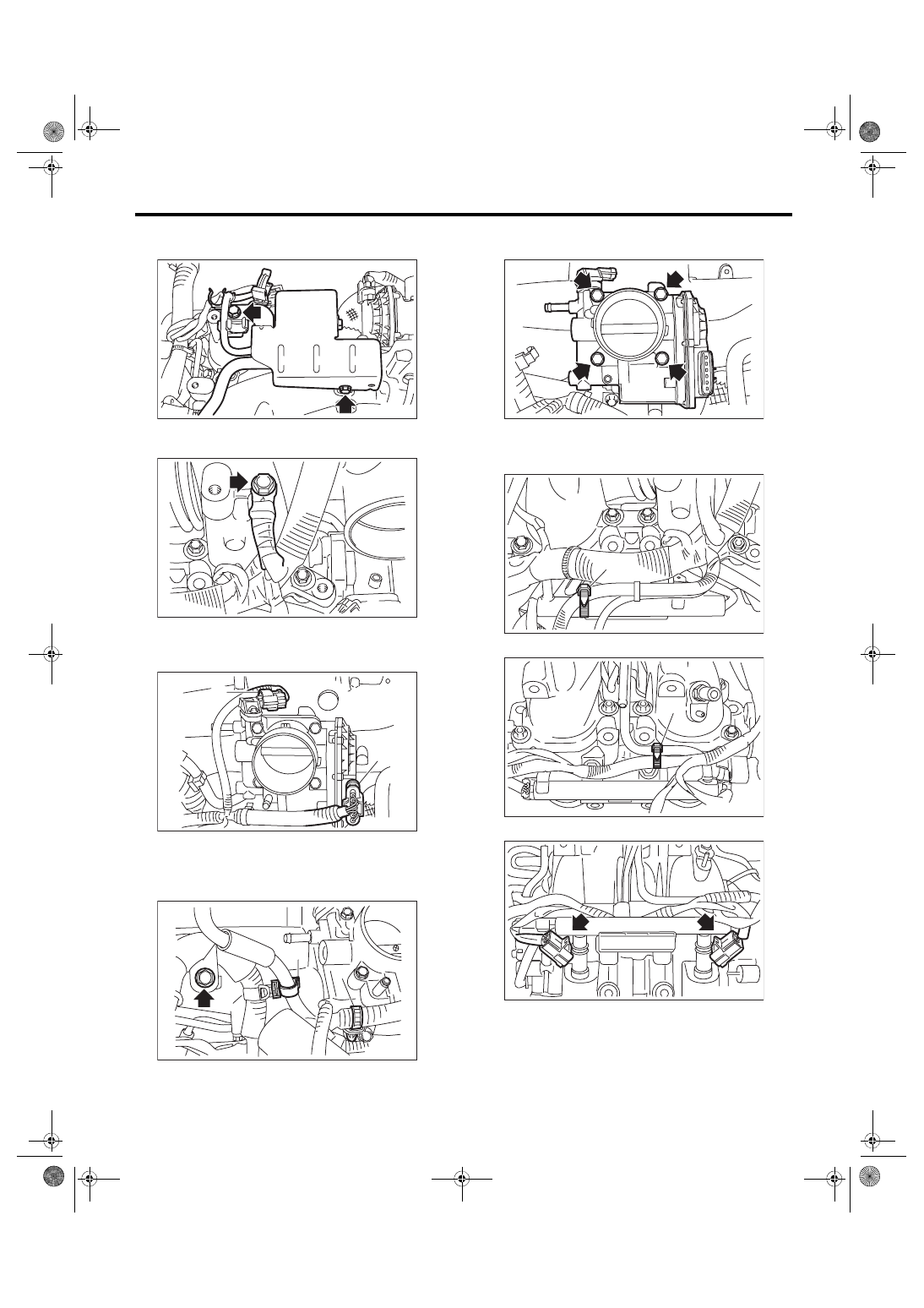

7) Remove the solenoid valve bracket together with

the wastegate control solenoid valve.

8) Remove  the  engine  ground  terminals  from  the

intake manifold.

9) Disconnect  the  connector  (A)  from  the  throttle

position  sensor,  and  the  connector  (B)  from  the

manifold pressure sensor.

10) Remove  clip  (A)  holding  the  engine  harness

and vacuum hose, clip (B) holding the engine har-

ness to the engine harness stay, and the bolt hold-

ing the engine harness to the intake manifold.

11) Remove the throttle body from the intake man-

ifold.

12) Remove the harness band (A) which holds the

engine harness to the fuel injector pipe.

• RH side

• LH side

13) Disconnect the connector from fuel injector.

FU-06579

FU-03588

FU-05918

(B)

(A)

FU-03565

(A)

(B)

FU-05692

FU-05919

(A)

FU-05920

(A)

FU-03508

FU(STI)-27

Intake Manifold

FUEL INJECTION (FUEL SYSTEMS)

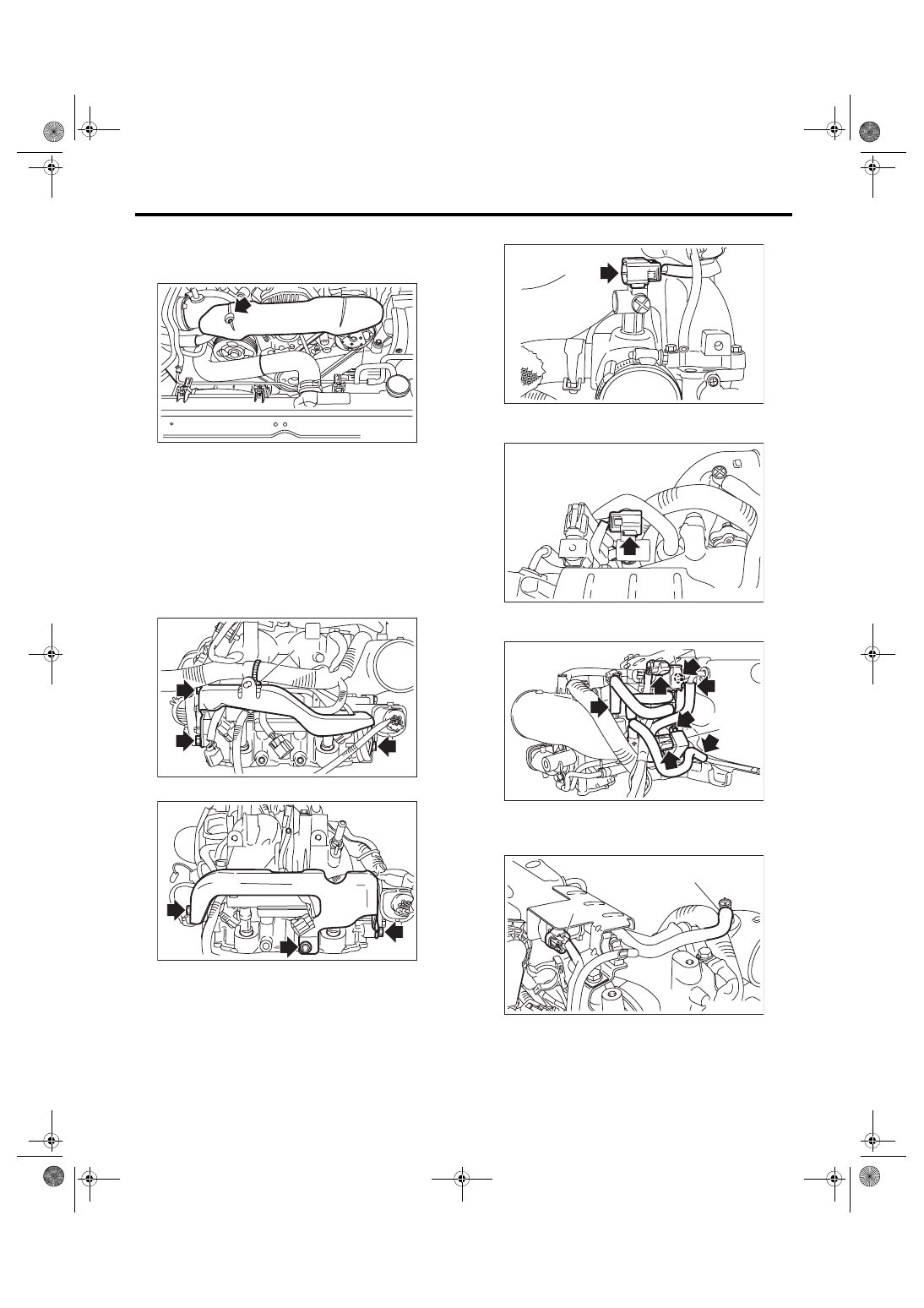

14) Disconnect the connector from the tumble gen-
