OM600 ENGINE MECHANICAL 1B3 -- 69

DAEWOO MY_2000

10. Install the fuel filter.

Tightening Torque

25 N∙m (18 lb-ft)

11. Install the vacuum pump.

Tightening Torque

10 N∙m (89 lb-in)

12. Install the power steering pump.

Tightening Torque

23 N∙m (17 lb-ft)

13. Install the power steering pump pulley

Tightening Torque

32 N∙m (24 lb-ft)

14. Install the guide pulley bracket

Tightening Torque

9 N∙m (80 lb-in)

1B3 -- 70 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

15. Install the guide pulley (22) and fit the closing cover

(20).

Tightening Torque

23 N∙m (17 lb-ft)

16. Replace the gasket (3) and install the cylinder head

cover (2).

Tightening Torque

10 N∙m (89 lb-in)

17. Install the cooling fan belt pulley and fan clutch.
18. Install the belt tensioning device and then install the

belt.

19. Install the cooling fan.
20. Fill the engine oil and check oil leaks by running the

engine.

OM600 ENGINE MECHANICAL 1B3 -- 71

DAEWOO MY_2000

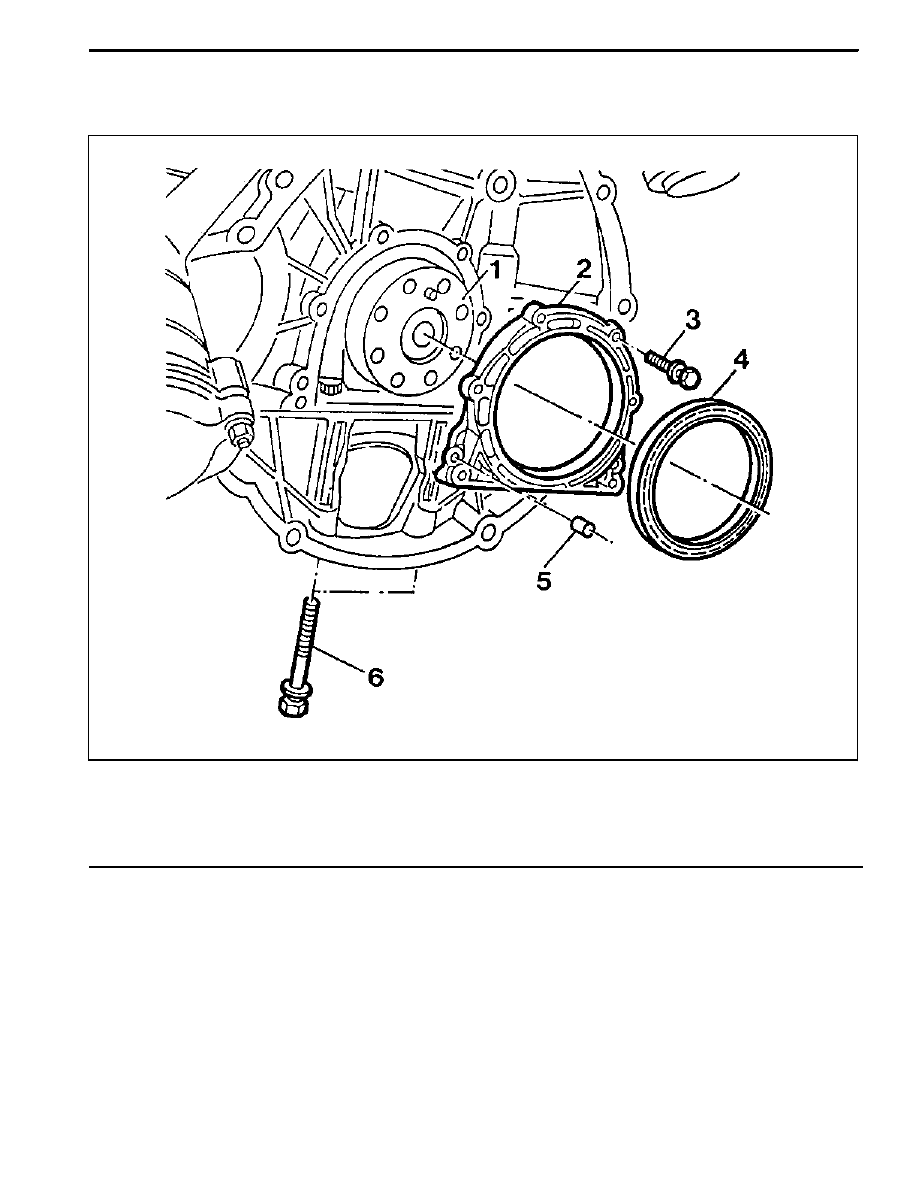

CRANKSHAFT END COVER

Preceding Work :

Removal of flywheel and driven plate.

1 Crankshaft Flange

2 End Cover

Clean, Loctite 573

. . . . . . . . . . . . . .

3 Bolt

10N∙m, Loctite 573

. . . . . . . . . . . . . . . . . . .

4 Radial Seal

Replace

. . . . . . . . . . . . . . . . . . . . . . .

5 Dowel Sleeve

6 Bolt

10N∙m (89 lb-in), Loctite 573

. . . . . . . . . .

1B3 -- 72 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

Tools Required

601 589 03 43 00 Oil Seal Assmbler

Removal Procedure

1. Remove the bolts (3, 6) from end cover, By pulling

out the lugs (arrow), remove the cover.
Notice
Be careful not to damage the oil pan gasket.

2. Remove the radial seal (4) with care not to damage

the sealing surface.

Installation Procedure

1. Thoroughly clean the sealing surface of end cover

and apply Loctite 573.

2. Clean the groove of radial seal.
3. Apply Loctite 573 on the bolts and install the end

cover.

Tightening Torque

10 N∙m (89 lb-in)

Notice
Be careful not to damage the oil pan gasket.

4. Install the inner oil seal assembler to the crankshaft

flange.

Oil Seal Assembler 601 589 03 43 00
