OM600 ENGINE MECHANICAL 1B3 -- 65

DAEWOO MY_2000

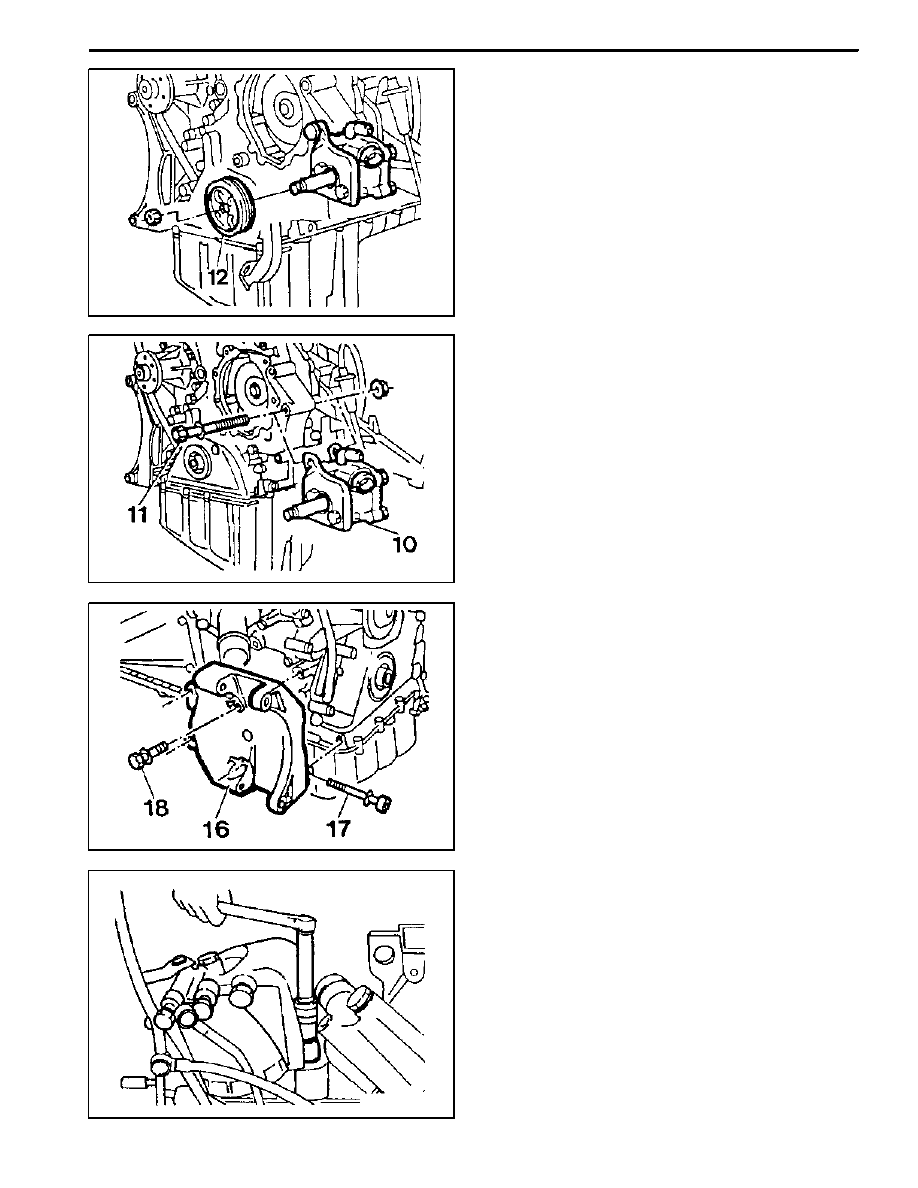

9. Disconnect the pipes of power steering pump and

remove the belt pulley.
Notice
Be careful not to lose the key.

10. Remove the nut and pull out the bolt and then re-

move the power steering pump.

11. Remove the generator bracket (16).

12. Remove the fuel filter.

1B3 -- 66 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

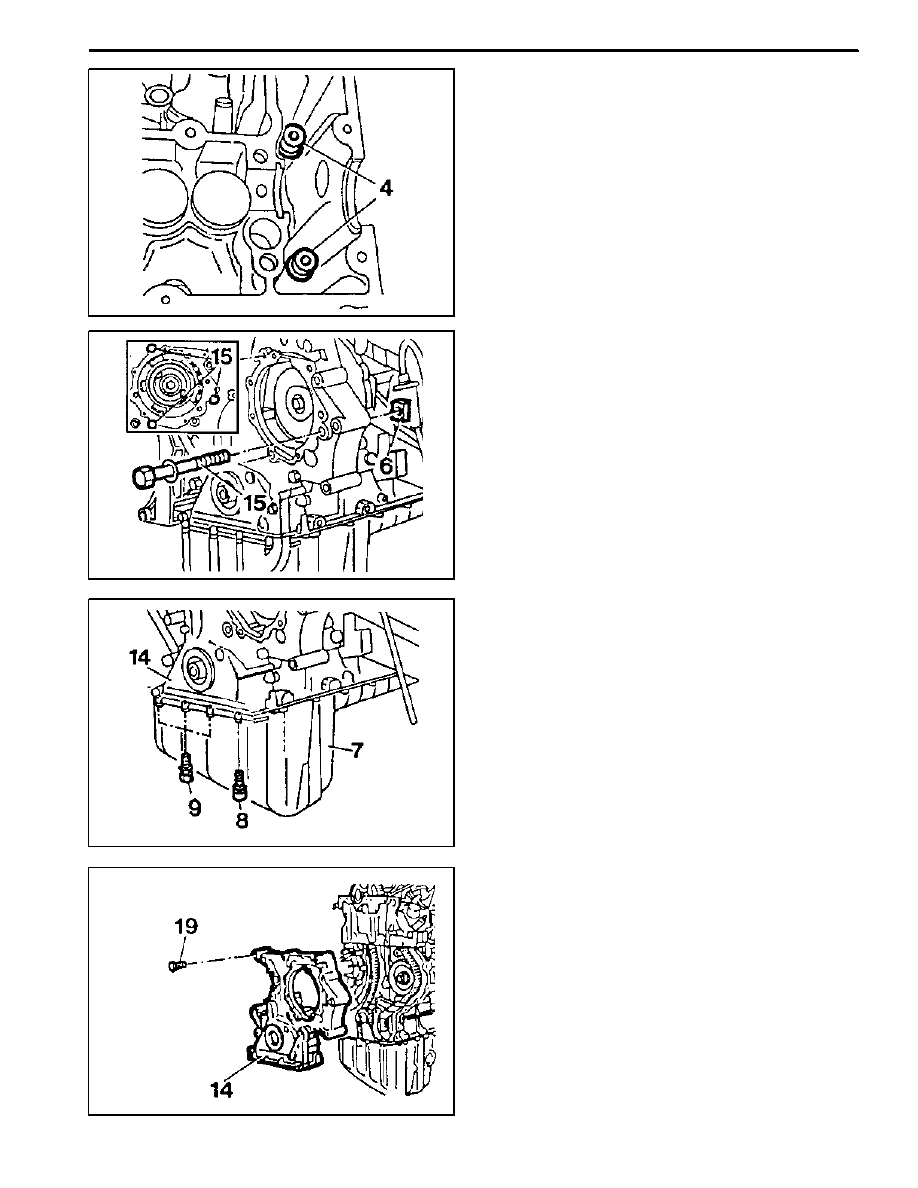

13. Remove the camshaft.
14. Remove the socket bolts(4) in the chain box.

Socket Wrench 115 589 03 07 00

15. Remove the injection pump.

Notice
See the “Removal of fuel injection pump”.

16. Remove the oil pan bolts (8, 9) in the area of the tim-

ing case cover (14).

17. Slightly loosen the remaining oil pan bolts.

18. Remove the timing case cover (19) bolts and then

remove the timing case cover (14).
Notice
Be careful not to damage the cylinder head gasket

or oil pan gasket.

OM600 ENGINE MECHANICAL 1B3 -- 67

DAEWOO MY_2000

Installation Procedure

1. Thoroughly clean the sealing surface and apply

sealant.

2. Install the timing case cover.

Tightening Torque

10 N∙m (89 lb-in)

Notice
Bolts arrangement
1.M6 x 60
2.M6 x 70
3.M6 x 40

3. Tighten the socket bolts in the chain box.

Tightening Torque

23 N∙m (17 lb-ft)

4. Tighten the oil pan bolts.

Ti h

i

Socket bolt

10 N∙m (89 lb-in)

Tightening

Torque

M6 bolt

10 N∙m (89 lb-in)

Torque

M8 bolt

23 N∙m (17 lb-ft)

1B3 -- 68 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

5. Install the flange, vibration damper and crankshaft

belt pulley.
Notice
Replace front radial seal if necessary.

6. Install the generator bracket.

Tightening

Front

25 N∙m (18 lb-ft)

Tightening

Torque

Side

25 N∙m (18 lb-ft)

7. Install the generator.

Tightening Torque

Upper -- 25 N∙m (18 lb-ft)

Tightening Torque

Low -- 25 N∙m (18 lb-ft)

8. Install the cylinder head cover.

Tightening Torque

10 N∙m (89 lb-in)

9. Tighten the injection pump mounting bolts.

Tightening Torque

23 N∙m (17 lb-ft)
