OM600 ENGINE MECHANICAL 1B3 -- 61

DAEWOO MY_2000

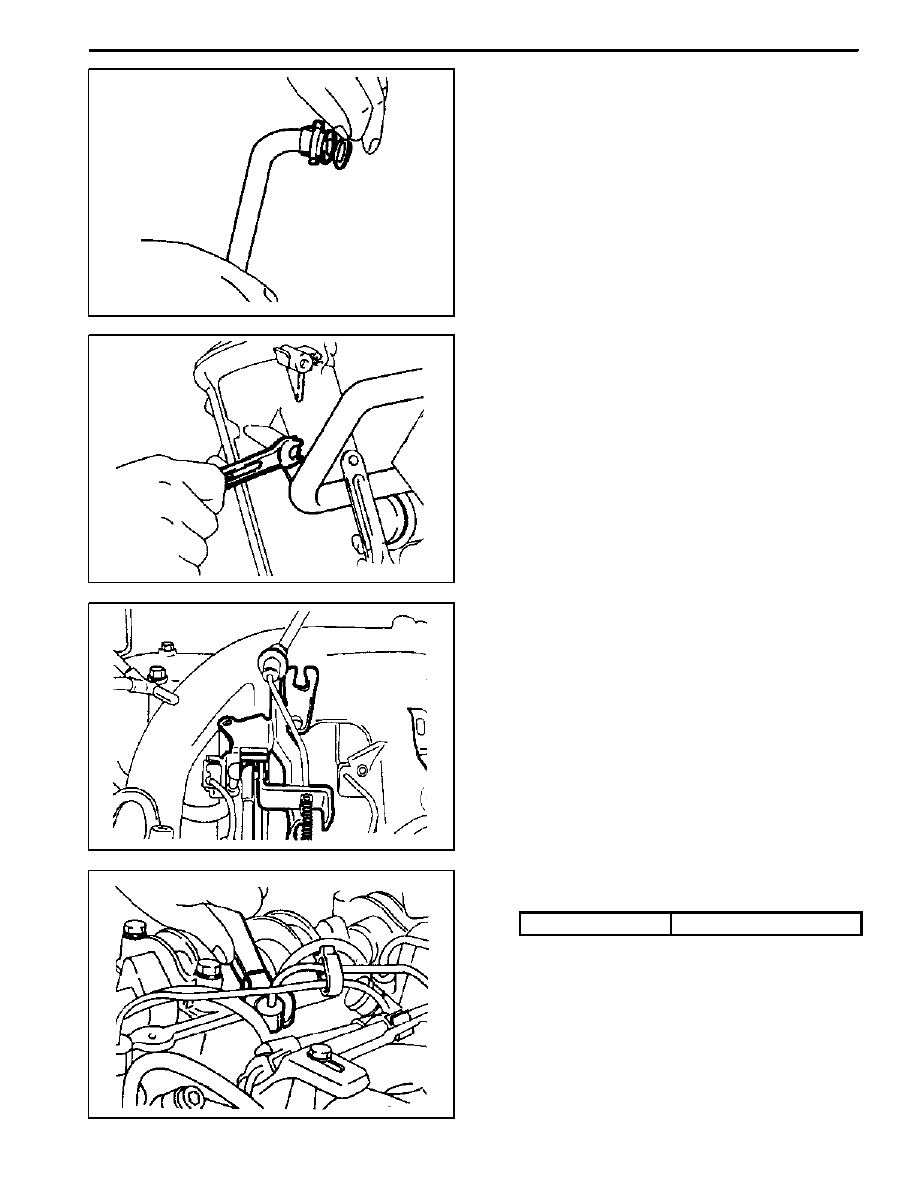

38. Replace the O--ring of heater feed pipe and install it

to the cylinder head.
Notice
For installation, clean the hole.

39. Install the bracket of heater feed pipe to the oil filter.

40. Install the fuel pipe and the accelerator control link-

age.

41. Connect the fuel lines to the injection nozzles and to

the injection pump.

Tightening Torque

18 N∙m (13 lb-ft)

Box Wrench Insert 000 589 77 03 00

1B3 -- 62 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

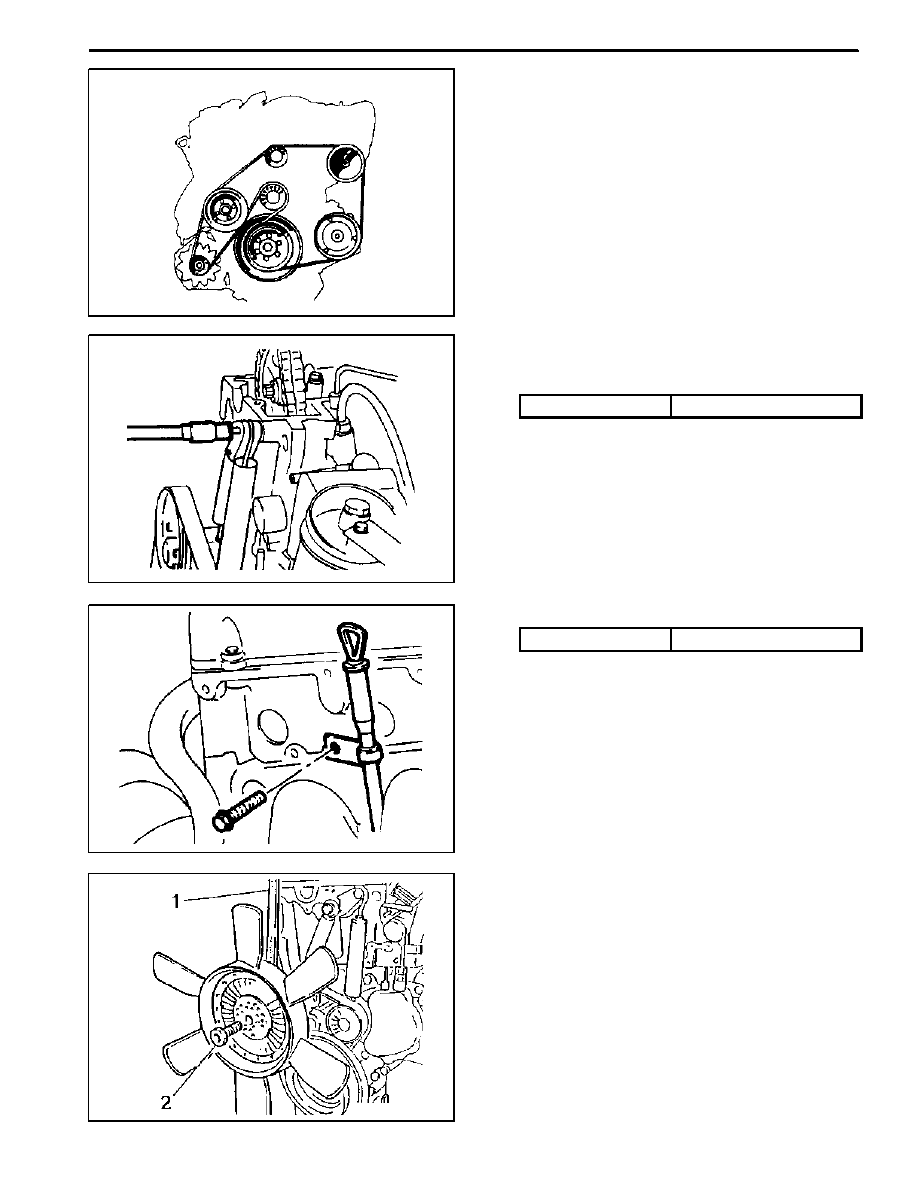

42. Install the poly V--belt.

Notice
Be careful not to contaminate the belt.

43. By inserting a rod into the tensioning lever upper

hole and pulling the rod, install the bolt and then

tighten the nut.

Tightening Torque

23 N∙m (17 lb-ft)

44. Install the oil dipstick tube bracket.

Tightening Torque

10 N∙m (89 lb-in)

45. Hold the cooling fan with the counter holder and

tighten the bolt.

OM600 ENGINE MECHANICAL 1B3 -- 63

DAEWOO MY_2000

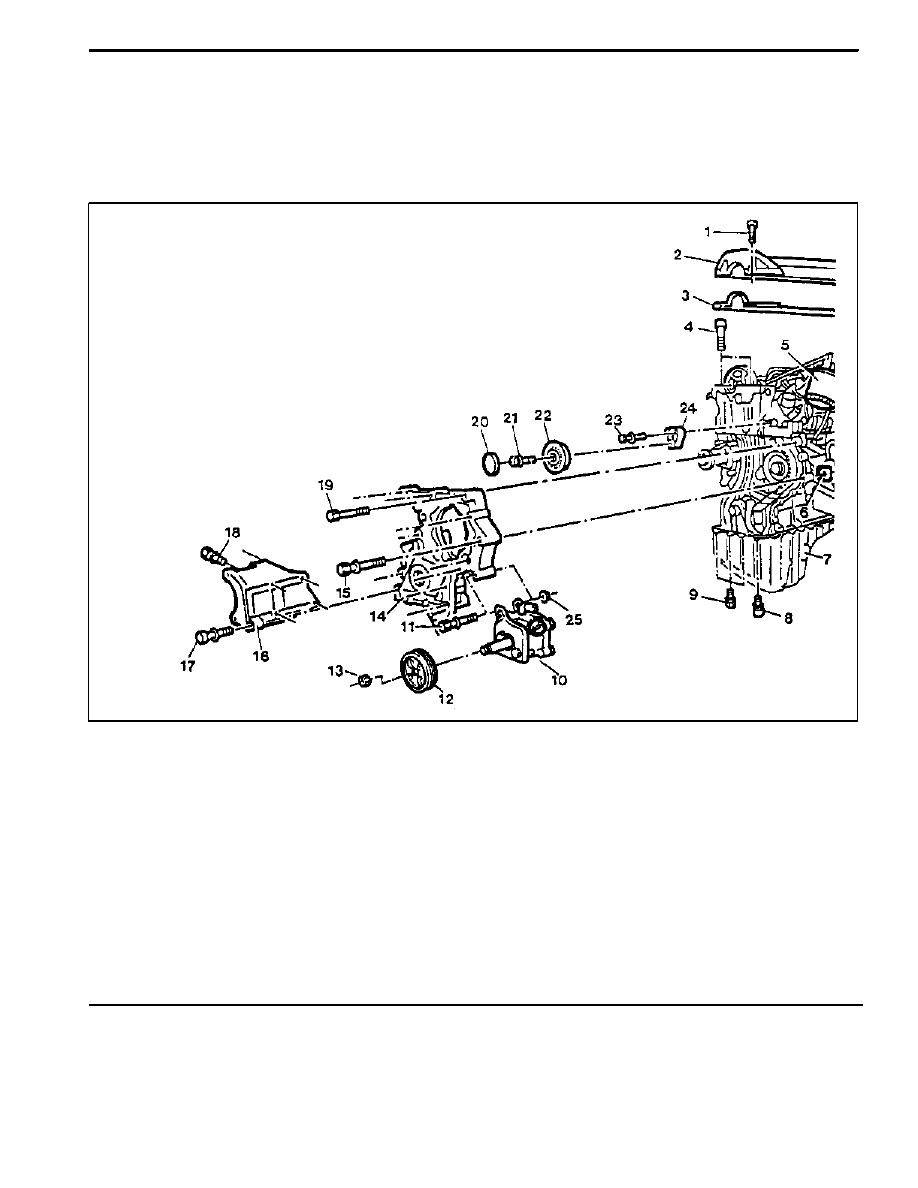

TIMING CASE COVER

Preceding Work : Removal of the cooling fan

Rmoval of the V--belt tensioning device
Removal of the vibration damper and hub
Removal of the generator

1 Bolt

10N∙m (89 lb-in)

. . . . . . . . . . . . . . . . . . . . .

2 Cylinder Head Cover

3 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .

4 Socket Bolt

25N∙m (18 lb-ft)

. . . . . . . . . . . . . . . .

5 Fuel Filter

6 Square Nut

7 Oil Pan

8 Socket Bolt

10N∙m (89 lb-in)

. . . . . . . . . . . . . . .

9 Bolt

M6 : 10N∙m (89 lb-in)

. . . . . . . . . . . . . . . .

M8 : 23N∙m (17 lb-ft)

10 Power Steering Pump

11 Bolt

12 Belt Pulley

13 Bolt

32N∙m (24 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

14 Timing Case Cover

15 Bolt

23N∙m (17 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

16 Generator Bracket

17 Bolt

45N∙m (33 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

18 Bolt

25N∙m (18 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

19 Bolt

10N∙m (89 lb-in)

. . . . . . . . . . . . . . . . . . . . .

20 Closing Cover

21 Socket Bolt

23N∙m (17 lb-ft)

. . . . . . . . . . . . . . . .

22 Guide Pulley

23 Bolt

9N∙m (80 lb-in)

. . . . . . . . . . . . . . . . . . . . . . .

24 Guide Pulley Bracket

25 Nut

23N∙m (17 lb-ft)

. . . . . . . . . . . . . . . . . . . . . . .

1B3 -- 64 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

Tools Required

116 589 03 07 00 Socket Wrench

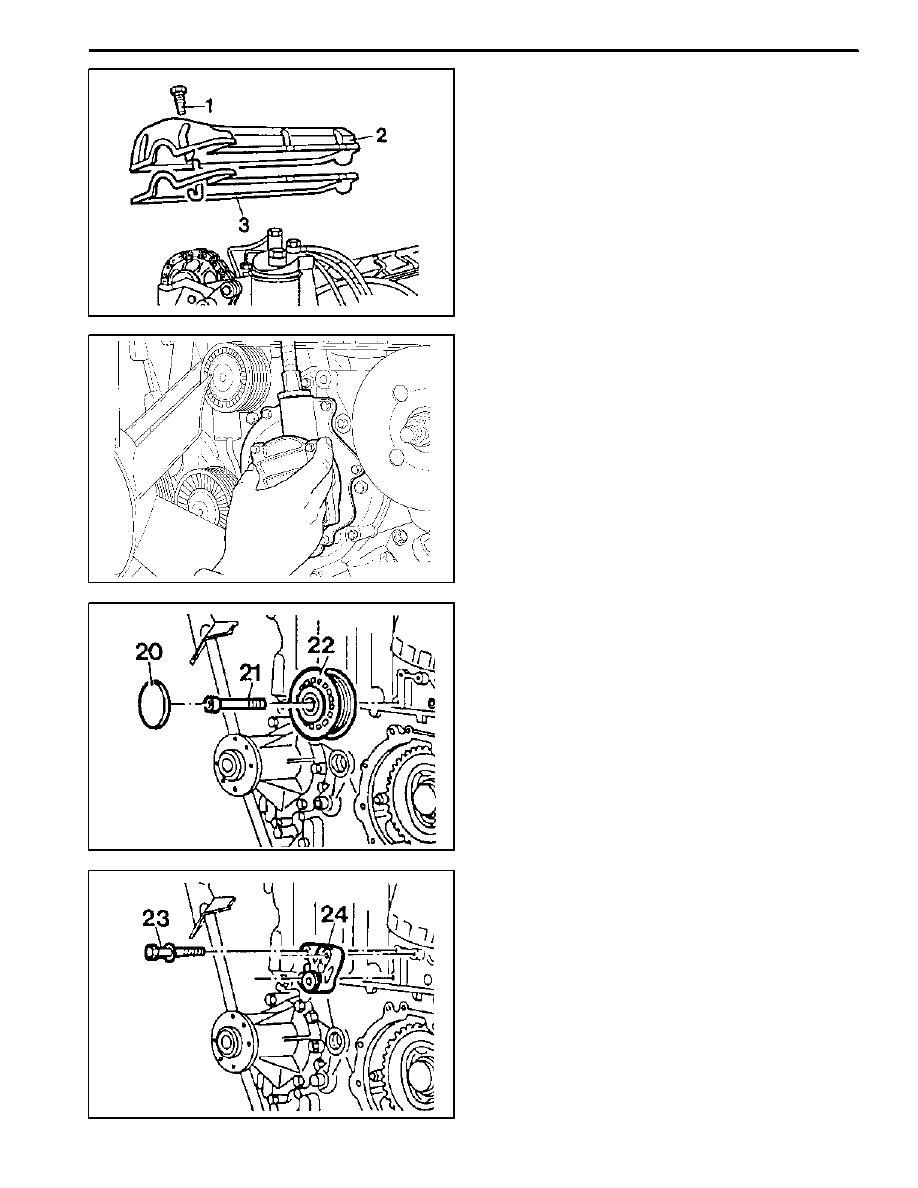

Removal Procedure

1. Remove the fan clutch and cooling fan belt pulley.
2. Drain the engine oil completely.
3. Remove the oil dipstick tube bracket bolts.
4. Remove the crankshaft pulley.
5. Loosen the bolt (1) and then remove the cylinder

head cover (2) and gasket.

6. Remove the vacuum pump.

7. Detach the closing cover (20). Remove the bolts(21)

and then remove the guide pulley (22).

8. Remove the guide pulley bracket (24).
