OM600 ENGINE MECHANICAL 1B3 -- 53

DAEWOO MY_2000

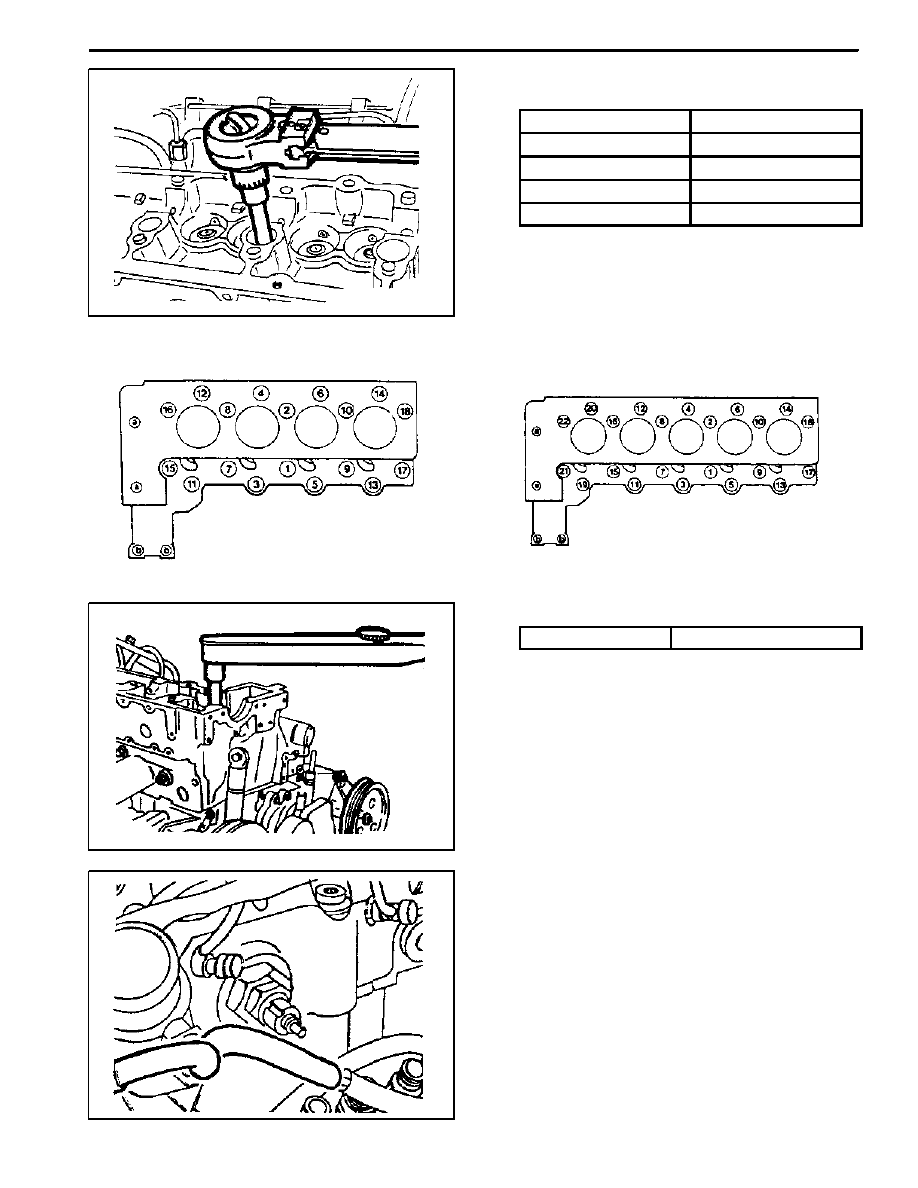

5. Tighten the cylinder head bolts to specified torque

and torque angle.

Stage 1

15 N∙m (11 lb-ft)

Stage 2

35 N∙m (26 lb-ft)

Torque angle

90_

Wait for

10 minutes

Torque angle

90_

OM 661LA

OM 662LA

6. Install the socket bolts in the chain box.

Tightening Torque

25 N∙m (18 lb-ft)

7. Connect the vacuum pipe to the thermo valve.

1B3 -- 54 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

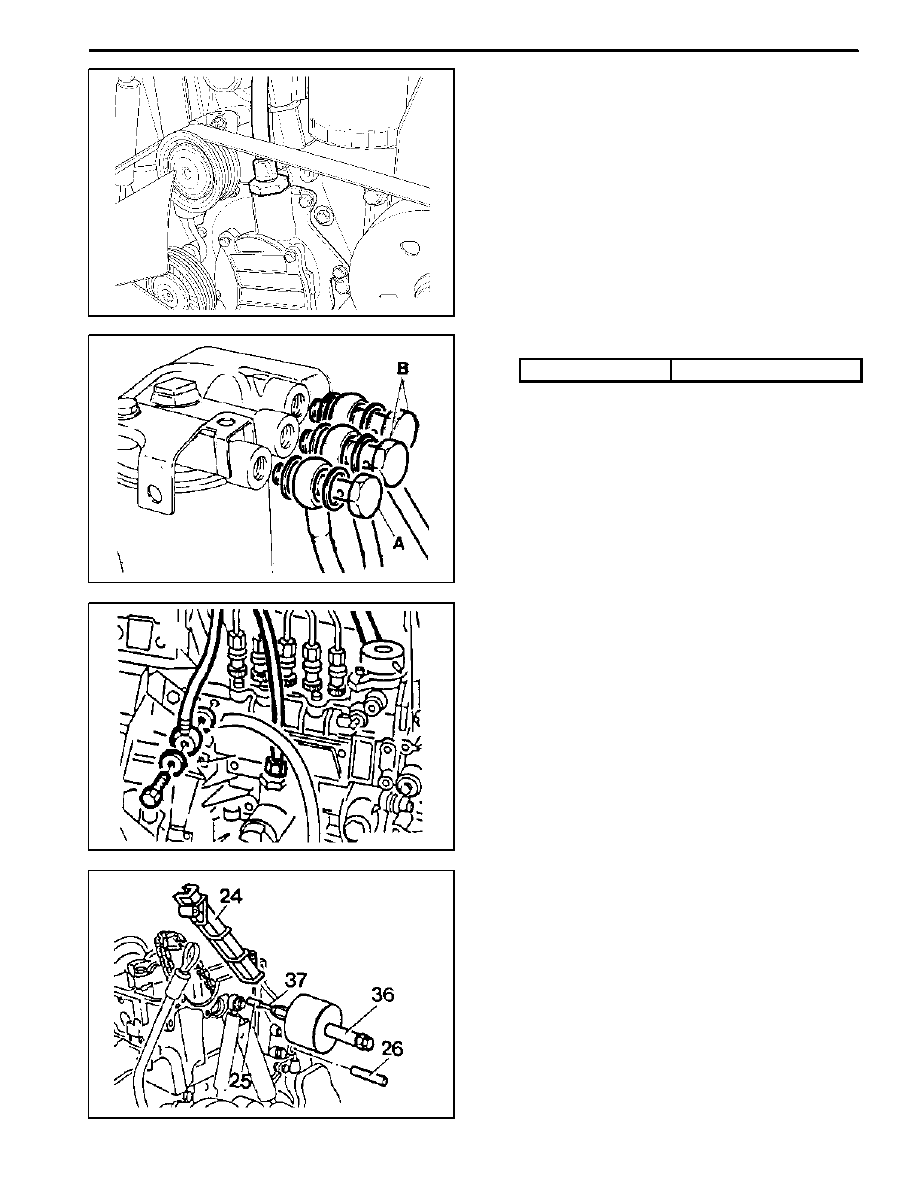

8. Connect the vacuum lines to the vacuum pump.

9. Install the fuel filter and connect the pipe.

Tightening Torque

25 N∙m (18 lb-ft)

Notice
Be careful not to be confused the connections and

hoses.

10. Connect the fuel pipe to the injection pump.

11. Install the sliding rail(24) and insert the sliding rail

pins(25, 26).
Notice
Apply sealing compound on the each collar of the

sliding rail pins.

Sliding Hammer 116 589 20 33 00
Threaded Pin 116 589 02 34 00

OM600 ENGINE MECHANICAL 1B3 -- 55

DAEWOO MY_2000

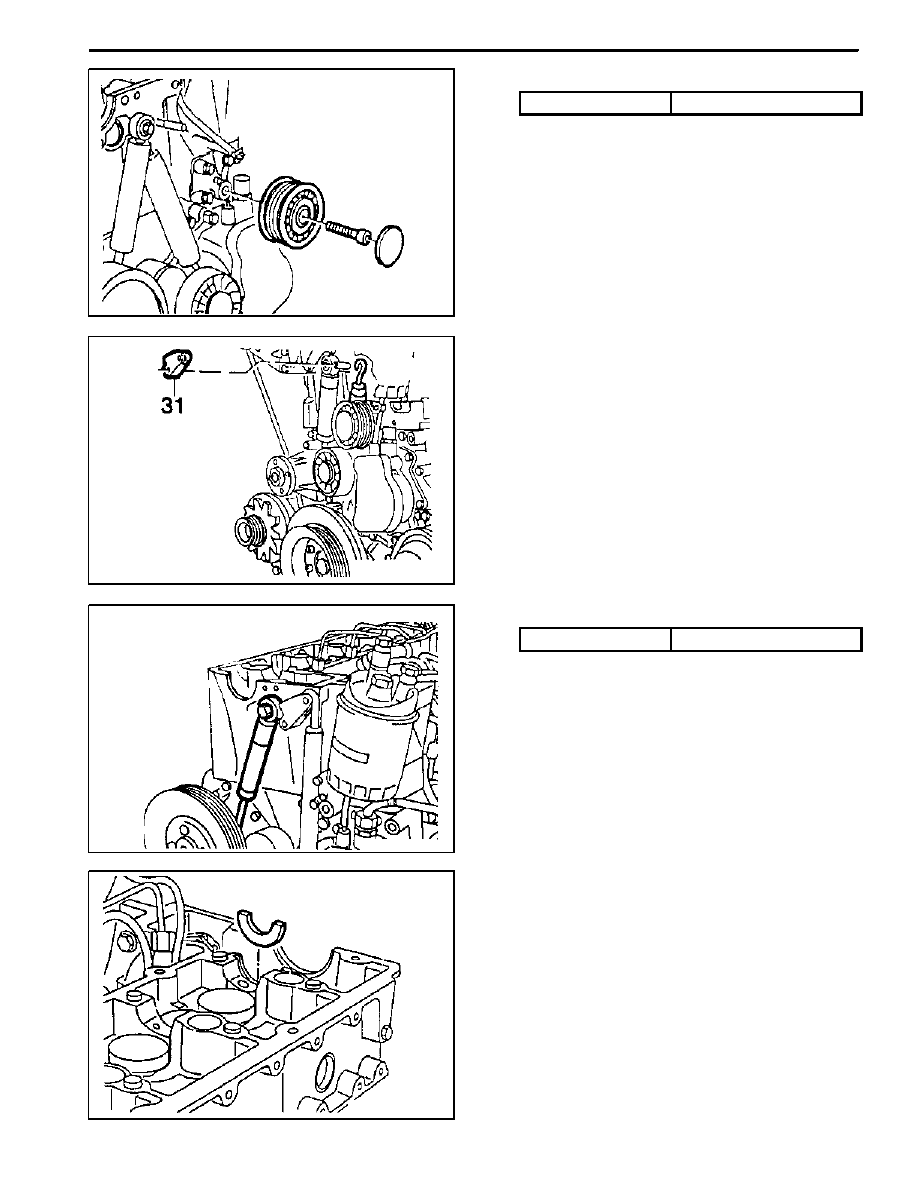

12. Install the idle pulley and fit the closing cover.

Tightening Torque

25 N∙m (18 lb-ft)

13. Insert the tensioning lever(31) and install the spring.

14. Install the damper.

Tightening Torque

23 N∙m (17 lb-ft)

Notice
Insert the tensioning lever bolts onto the mounting

hole.

15. Insert the locking washer.
16. Inspect the valve tappet and check that the tappet

moves smoothly.

1B3 -- 56 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

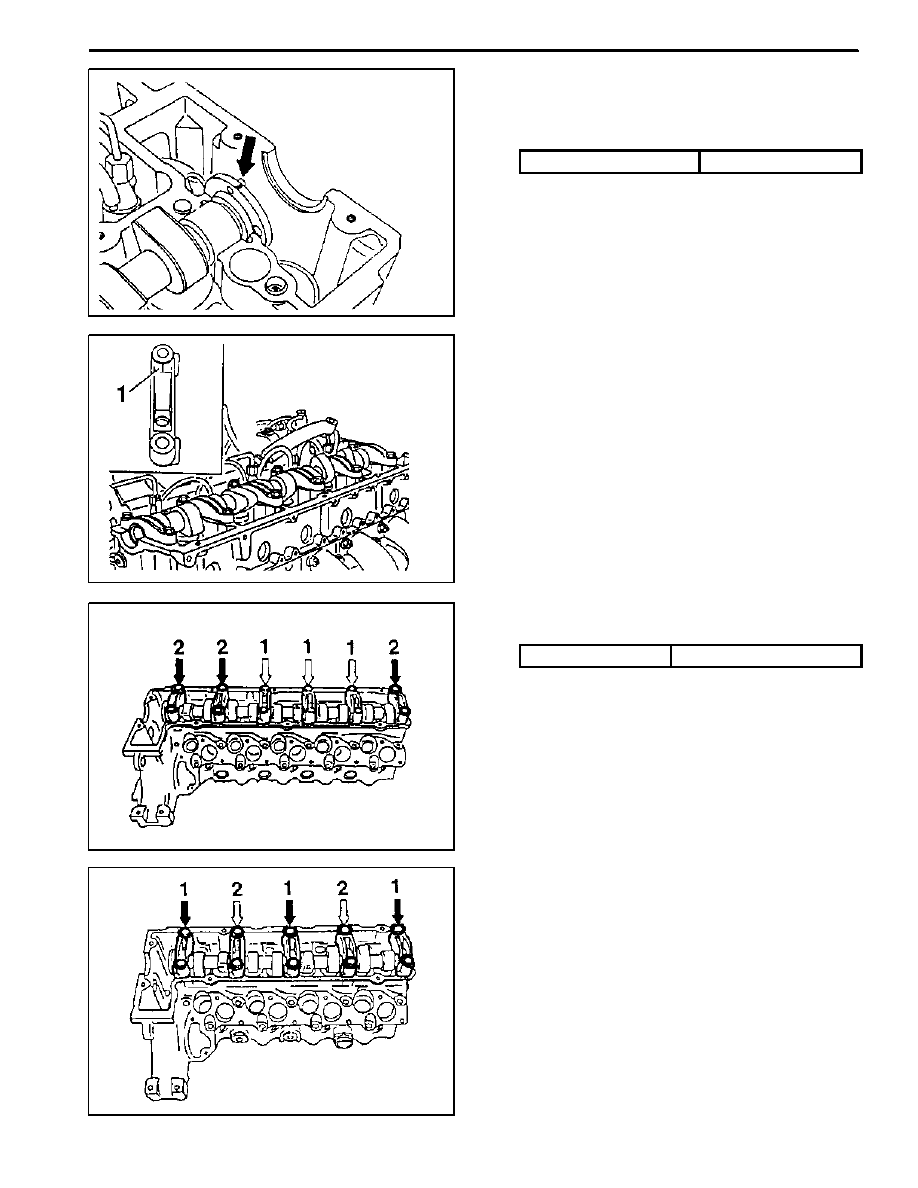

17. Coat the camshaft with oil and install the camshaft

on the cylinder head to be TDC mark(arrow) up-

ward.

18. Measure the axial end play of the camshaft.

End Play

0.06 -- 0.21mm

Notice
If out of standard, adjust it with the proper thickness

of locking washer.

19. Install the bearing caps on the camshaft according

to the number on the caps.

20. Tighten the bearing cap bolts according to the nu-

merical sequence.

Tightening Torque

25 N∙m (18 lb-ft)

Notice
Tighten the No. 1 bolts(light arrow) first and then

tighten the No. 2 bolts(dark arrow) stage by stage.

OM662LA

OM661LA
