SsangYong Korando II (1996-2006 year). Manual - part 149

OM600 ENGINE MECHANICAL 1B3 -- 45

DAEWOO MY_2000

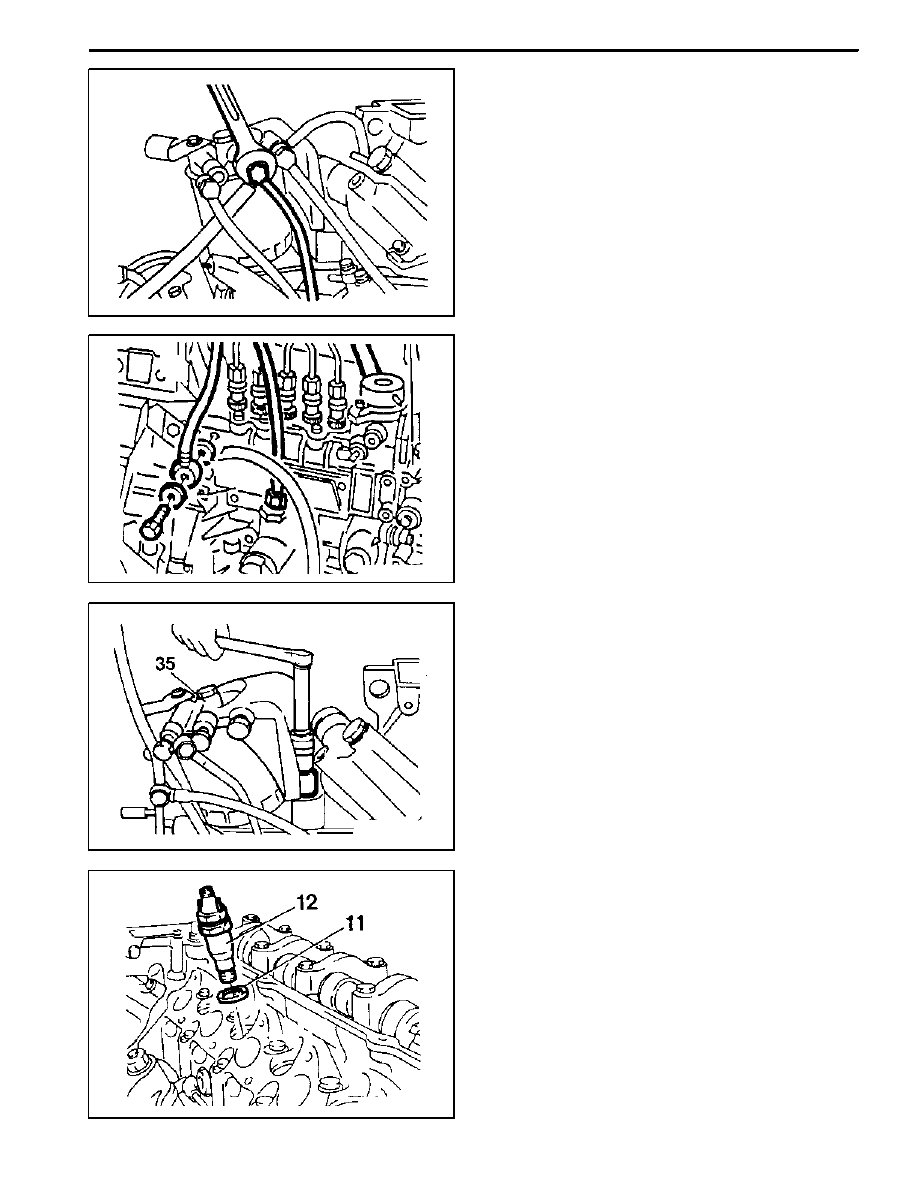

26. Disconnect the fuel lines from the fuel filter.

27. Disconnect the fuel lines from the injection pump.

28. Remove the fuel filter(35).

29. Remove the fuel injection nozzle(12) and nozzle

washer(11).

Socket Wrench Insert 001 589 65 09 00

OM600 ENGINE MECHANICAL 1B3 -- 47

DAEWOO MY_2000

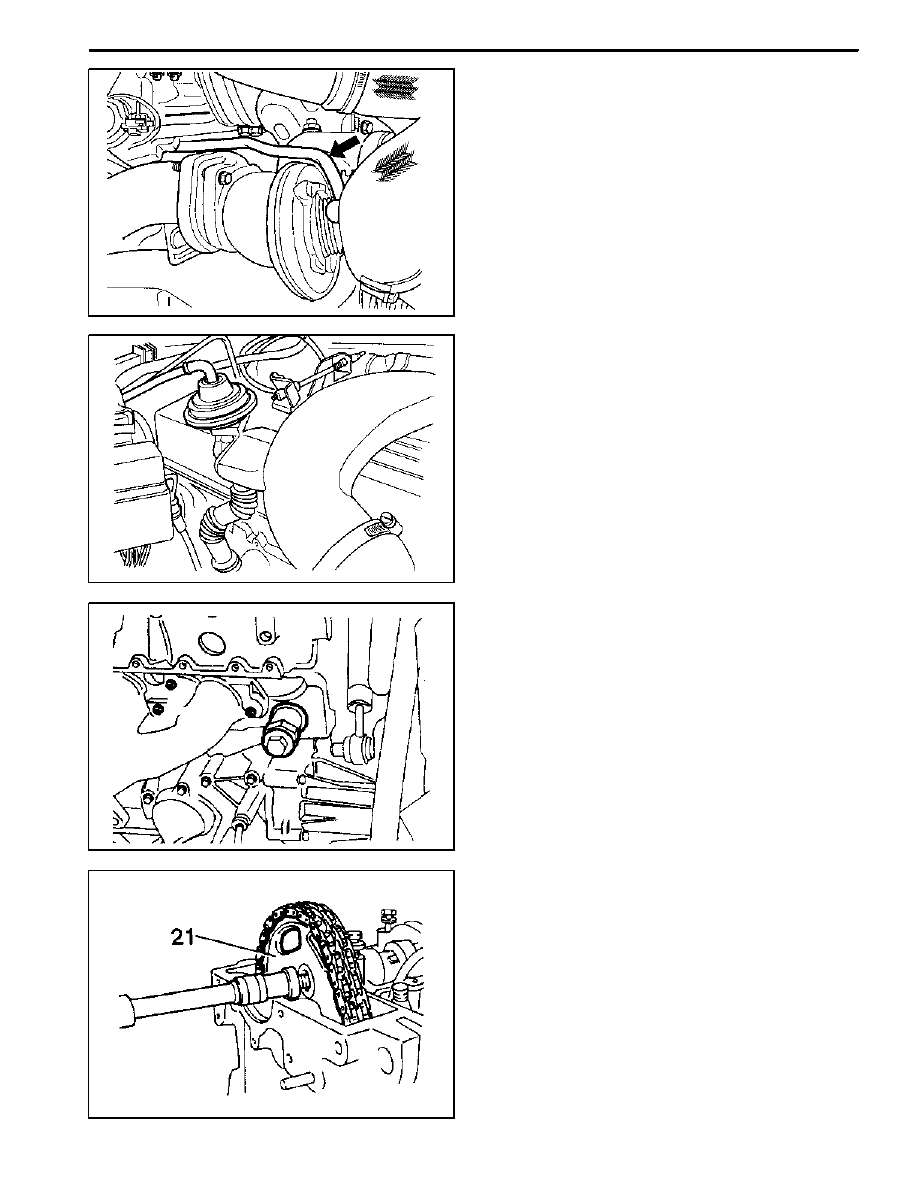

34. Remove the turbocharger.

35. Remove the exhaust manifold and gasket.

36. Remove the chain tensioner and seal.

37. Remove the bolt and separate the drive sprocket

(21).
Notice
During removal, be careful not to drop the sprocket

and chain into the timing case.
Carefully pull off the chain and then pull out the

sprocket.

1B3 -- 46 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

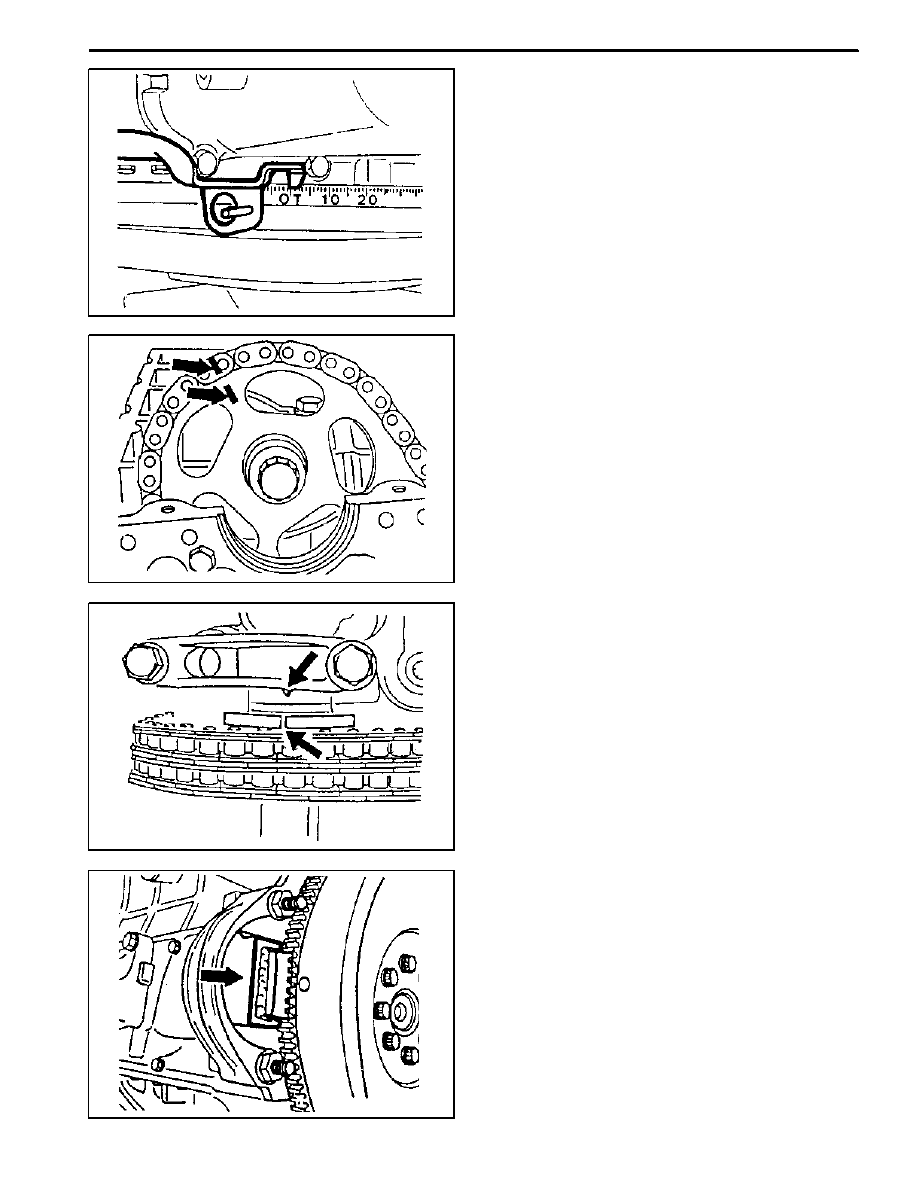

30. Rotate the crankshaft and set the no.1 cylinder at

TDC.
Notice
Do not rotate the crankshaft to the opposite direc-

tion of engine revolution.

31. Place alignment marks on the camshaft gear and

timing chain.

32. Ensure that the camshaft and the bearing cap mark-

ing are aligned.

33. Remove the starter motor and install the engine lock

onto the flywheel ring gear.

Engine Lock 602 589 00 40 00

1B3 -- 48 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

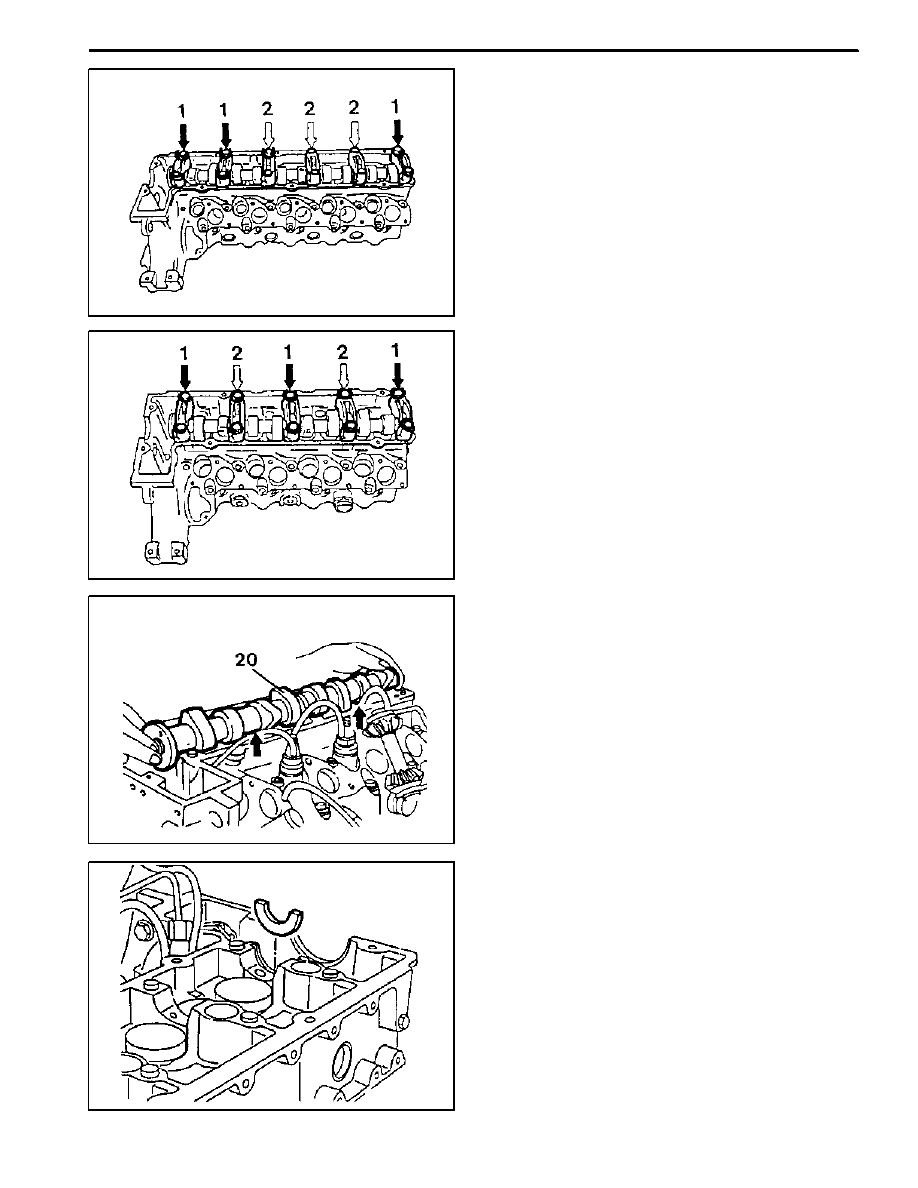

38. Remove the camshaft bearing cap bolts according

to the numerical sequence.
Notice
Remove the No.1 bolts first and then remove the

No. 2 bolts. Do not remove the bolts at a time com-

pletely but remove them step by step evenly or cam-

shaft can be seriously damaged.

OM662LA

OM661LA

39. Remove the bearing caps and then pull out the cam-

shaft(20) upward.
Notice
Be careful not to miss the locking washer.

40. Remove the locking washer.

Notice
Check the locking washer and replace if necessary.
