SsangYong Korando II (1996-2006 year). Manual - part 148

OM600 ENGINE MECHANICAL 1B3 -- 41

DAEWOO MY_2000

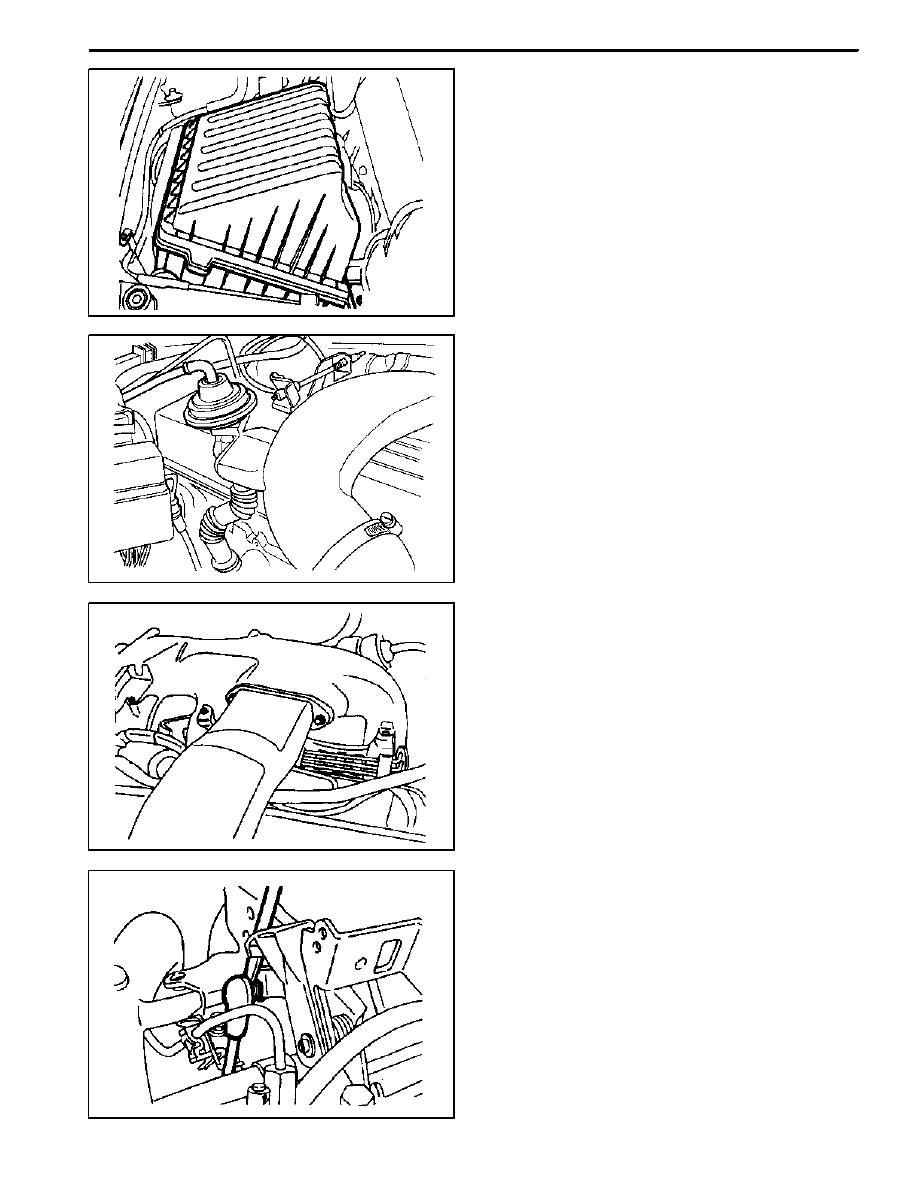

8. Remove the air cleaner cover and element and then

remove the air cleaner housing.

9. Remove the oil return hose and plug.

Notice
Cover them to prevent chips from coming into.

10. Unscrew the EGR pipe mounting bolts onto the ex-

haust manifold.

11. Remove the duct bracket from the cylinder head.

12. Unscrew the intake duct mounting bolts onto the in-

take manifold.

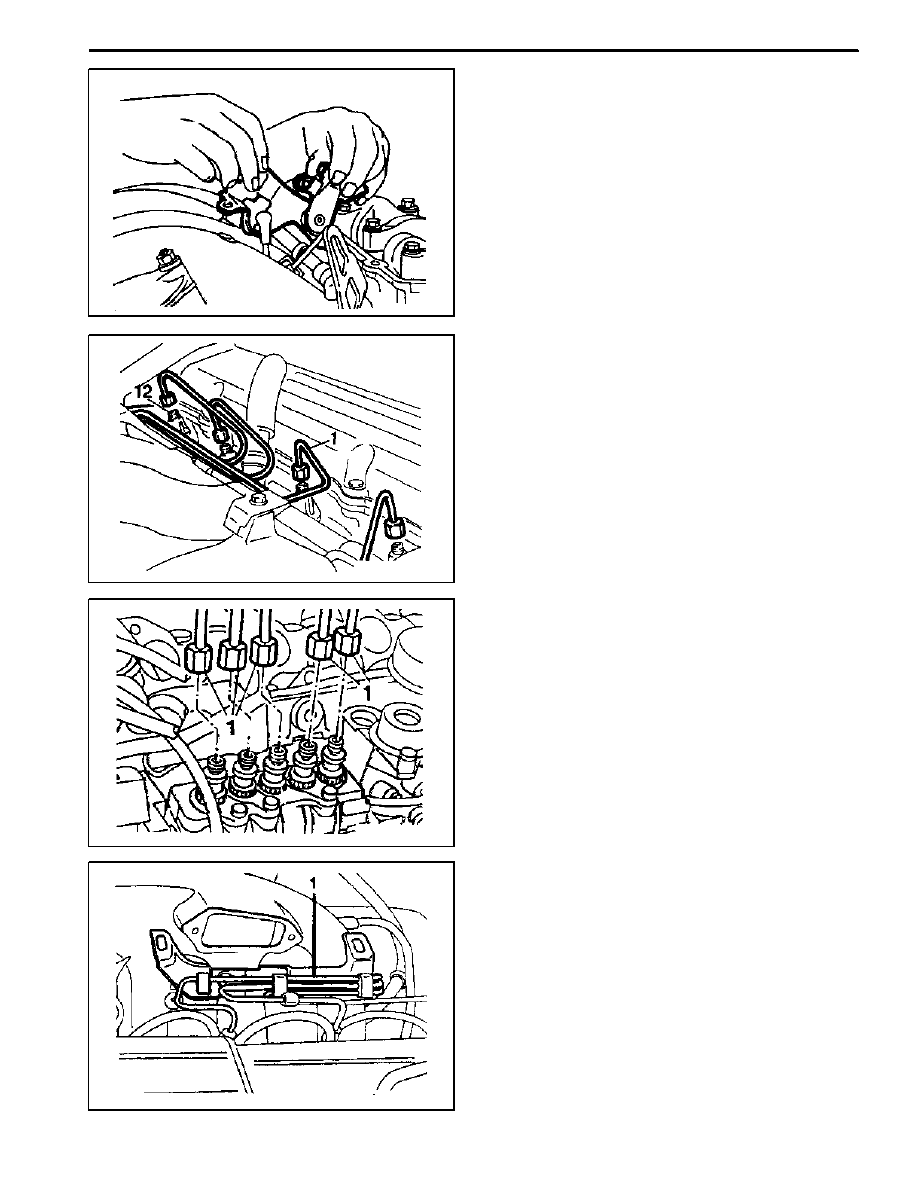

13. Separate the connecting rod from the control lever.

1B3 -- 42 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

14. Pull out the accelerator control linkage.

15. Remove the fuel injection line(1) from the fuel injec-

tion nozzle(12).

Box Wrench Inset 000 589 77 03 00

16. Remove the fuel injection line from the fuel injection

pump.

Box Wrench Insert 000 589 77 03 00

17. Remove the bracket mounting bolts and then re-

move the fuel injection line(1).

OM600 ENGINE MECHANICAL 1B3 -- 43

DAEWOO MY_2000

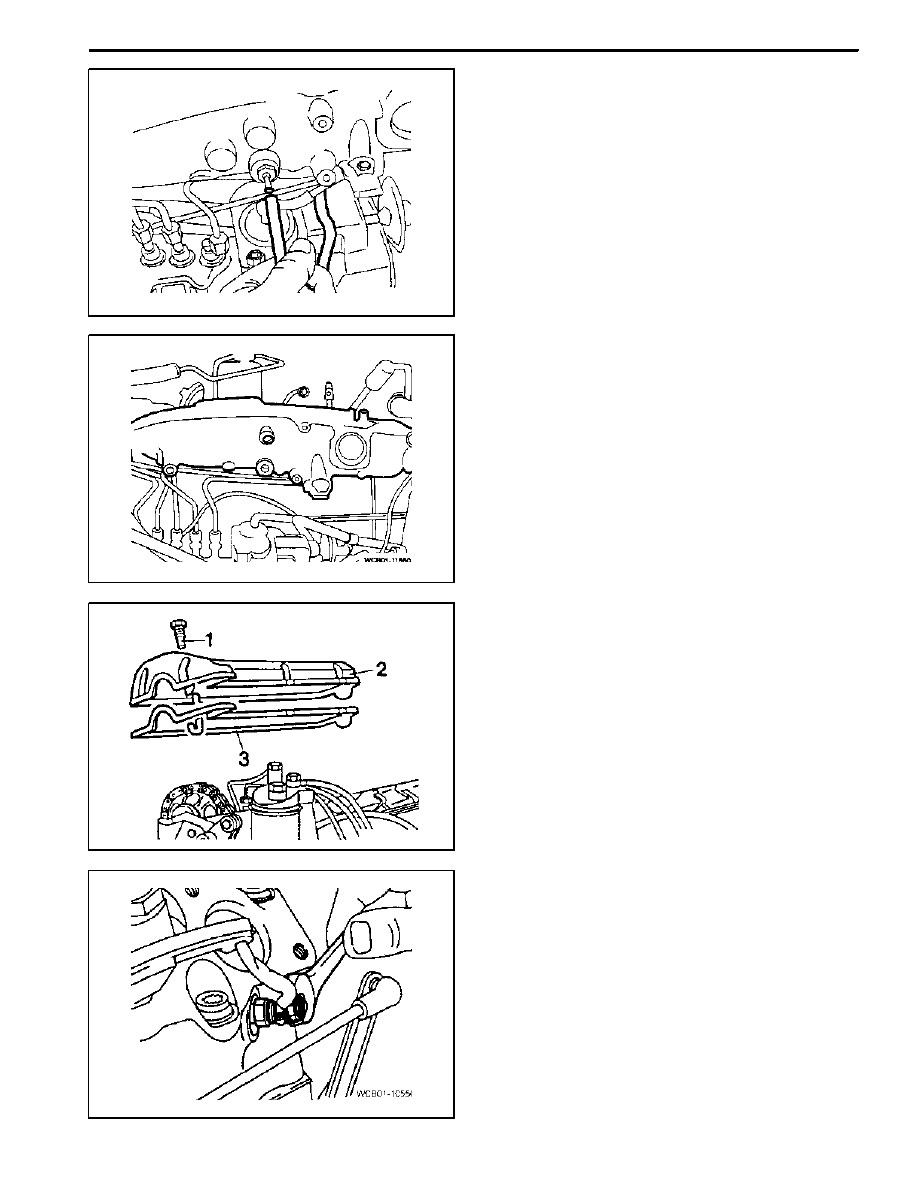

18. Disconnect the booster hose connected to intake

manifold.

19. Remove the intake manifold and gasket.

20. Remove the cylinder head cover and gasket with the

blow--by gas hose.

21. Disconnect the glow plug cables.

1B3 -- 44 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

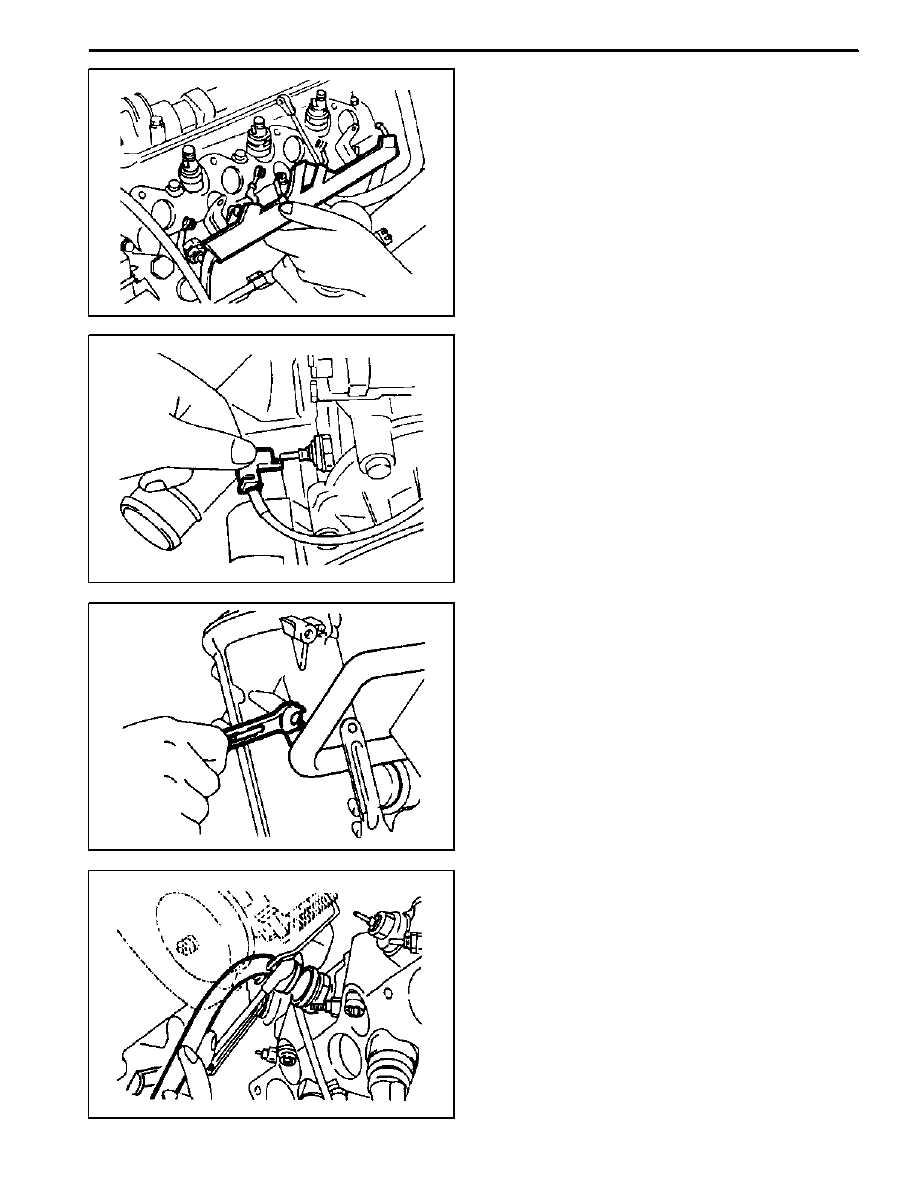

22. Remove the cable channel.

23 .Disconnect the cables from the glow plug sensor

and coolant temperature sensor.

24. Remove the heater pipe bracket from the oil filter.

25. Pry off the clamp and push the heater feed pipe for-

ward and then pull out the pipe.
