OM600 ENGINE MECHANICAL 1B3 -- 73

DAEWOO MY_2000

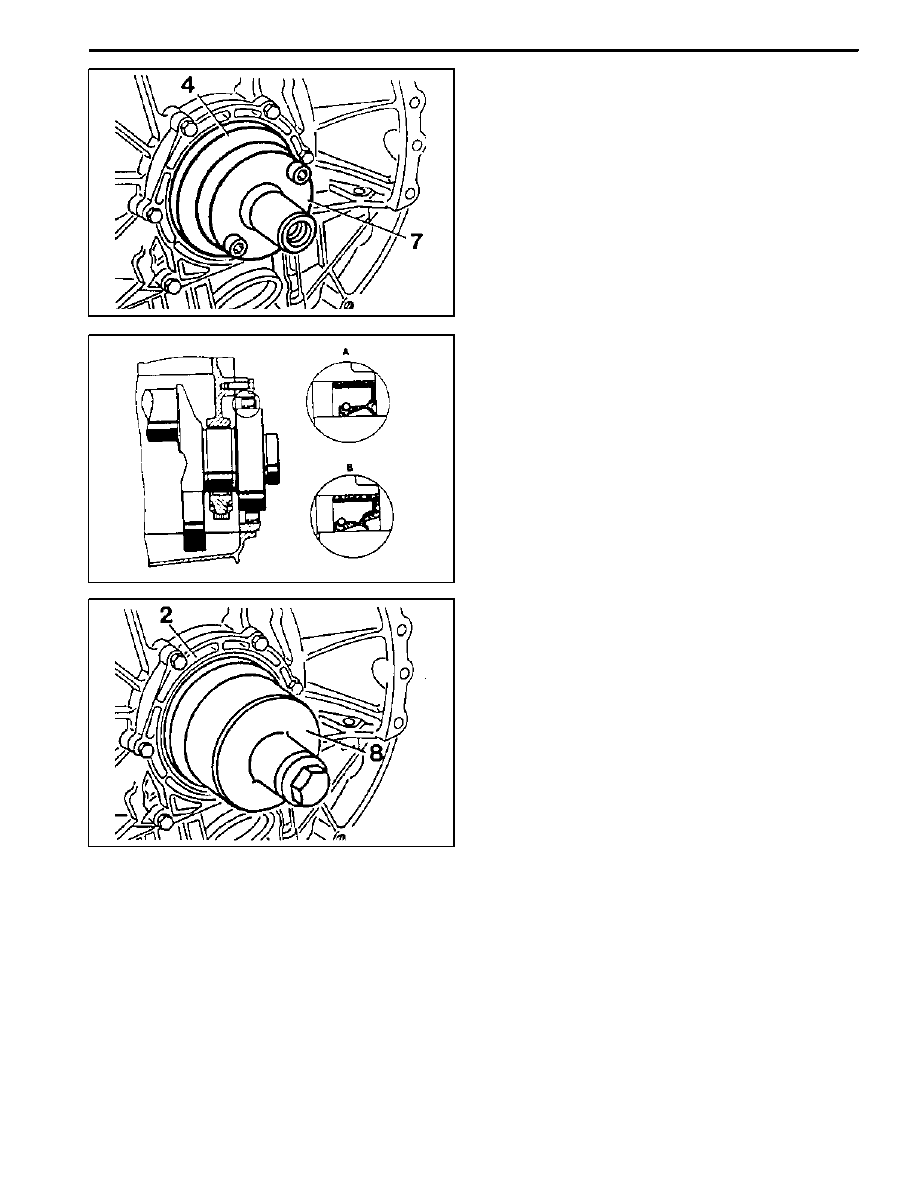

5. Coat a little oil on the sealing lip of new radial seal

and contacting surface.
Notice
Don’t use grease.

6. Insert the new radial seal (4) onto the oil seal as-

sembler (7).

Notice
The sealing lip of the repair radial seal is offset to the

inside by 3mm to ensure that it does not run in any

groove which the standard radial seal may have left

on the crankshaft flange.

A Standard Radial Seal
B Repair Radial Seal

7. Install the outer oil seal assembler on he seal and by

tightening the bolts, press the radial seal into the

end cover as far as the stop.
Notice
The seal must be positioned exactly at right angles

in the end cover to ensure that it provides a proper

seal.

Oil Seal Assembler 601 589 03 43 00

1B3 -- 74 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

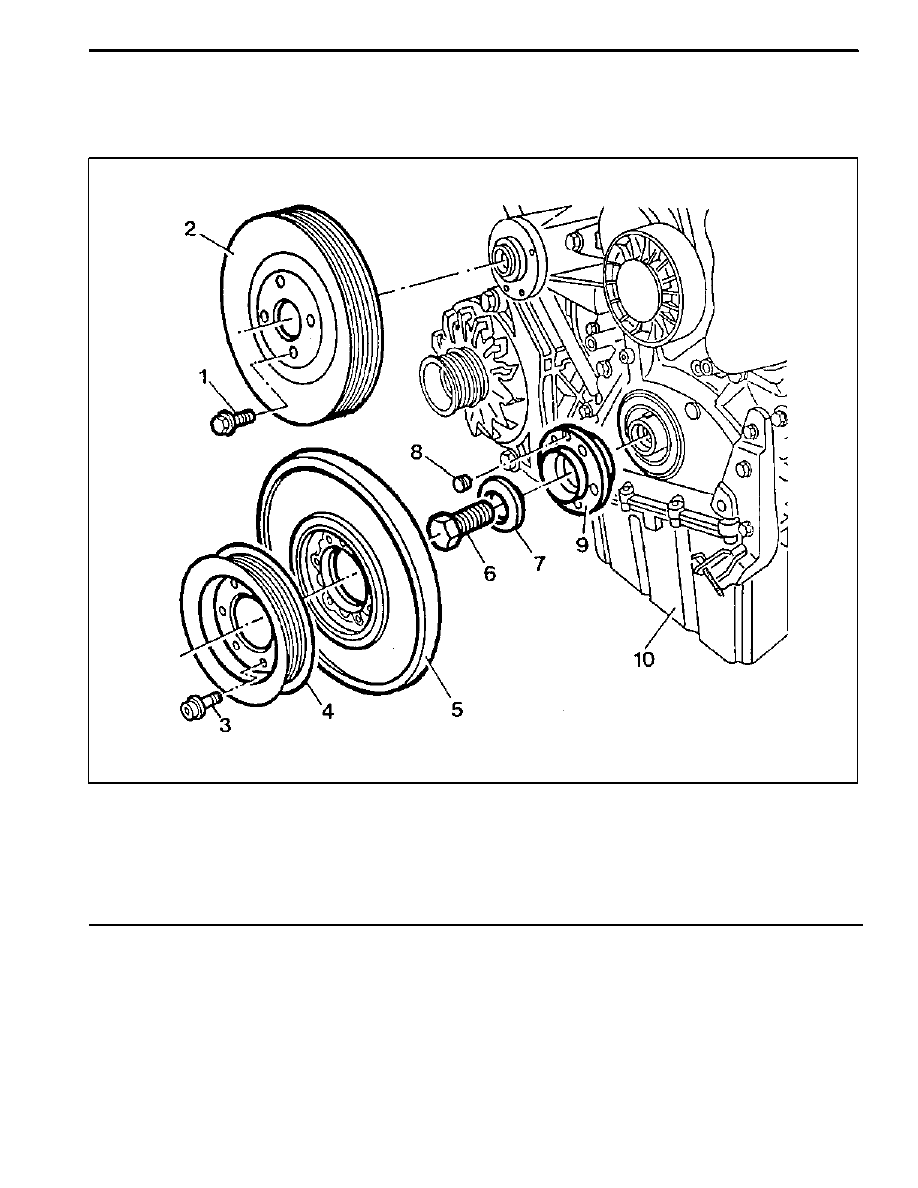

VIBRATION DAMPER AND HUB

Preceding Work :

Removal of the cooling fan
Removal of poly V--belt

1 Bolt

10N∙m (89 lb-in)

. . . . . . . . . . . . . . . . . . . . .

2 Cooling Fan Belt Pulley

3 Socket Bolt

23N∙m (17 lb-ft)

. . . . . . . . . . . . . . . .

4 Crankshaft Belt Pulley

5 Vibration Damper

6 Bolt

200N∙m (148 lb-ft) + 90_

. . . . . . . . . . . . . .

7 Washer

8 Straight Pin

9 Hub

10 Oil Pan

OM600 ENGINE MECHANICAL 1B3 -- 75

DAEWOO MY_2000

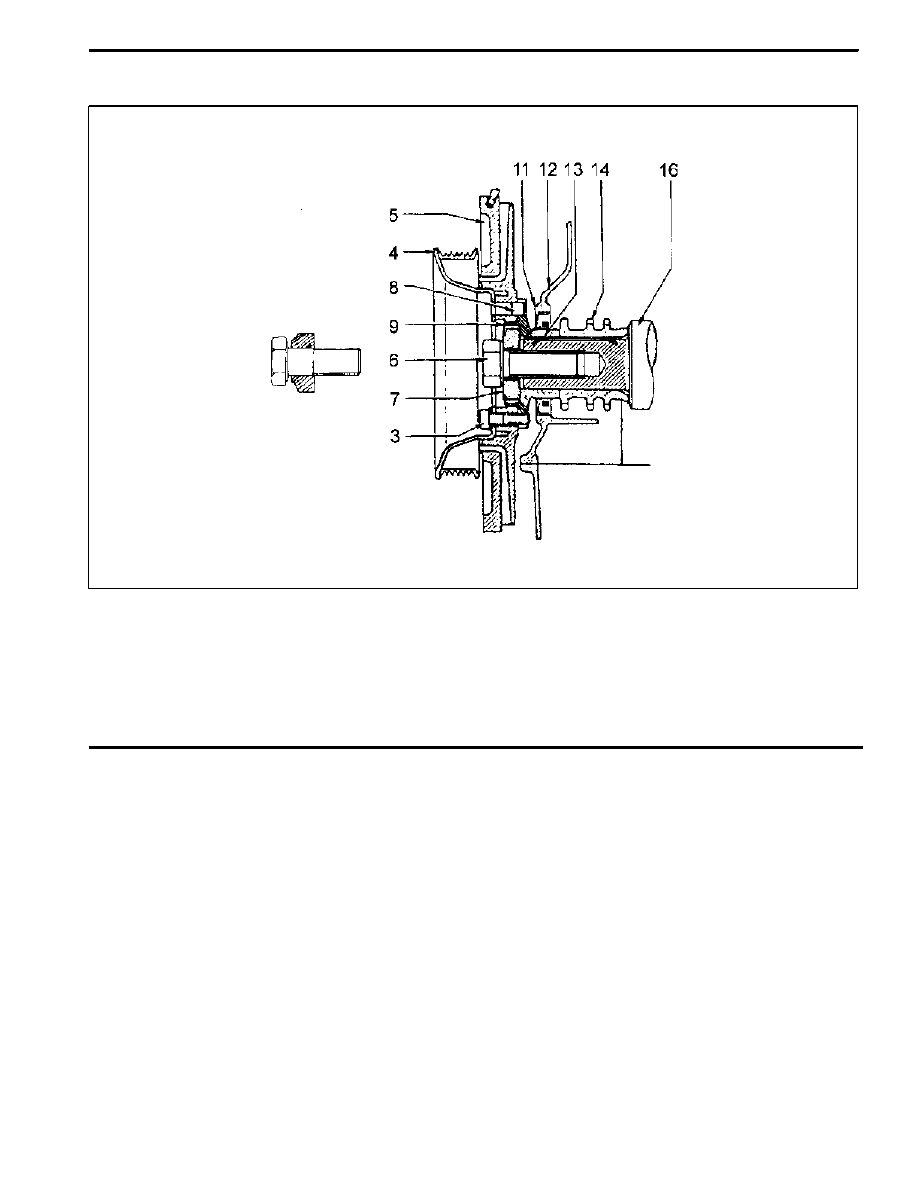

Sectional View

3 Socket Bolt

4 Crankshaft Belt Pulley

5 Vibration Damper

6 Bolt

7 Washer

8 Straight Pin

9 Hub

11 Radial Seal

12 Timing Gear Case Cover

13 Key

14 Crankshaft Sprocket

16 Crankshaft

Notice
The mounting position of vibration damper is fixed by

straight pin (8).

Tools Required
602 589 00 40 00 Engine Lock
103 589 00 30 00 Puller

1B3 -- 76 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

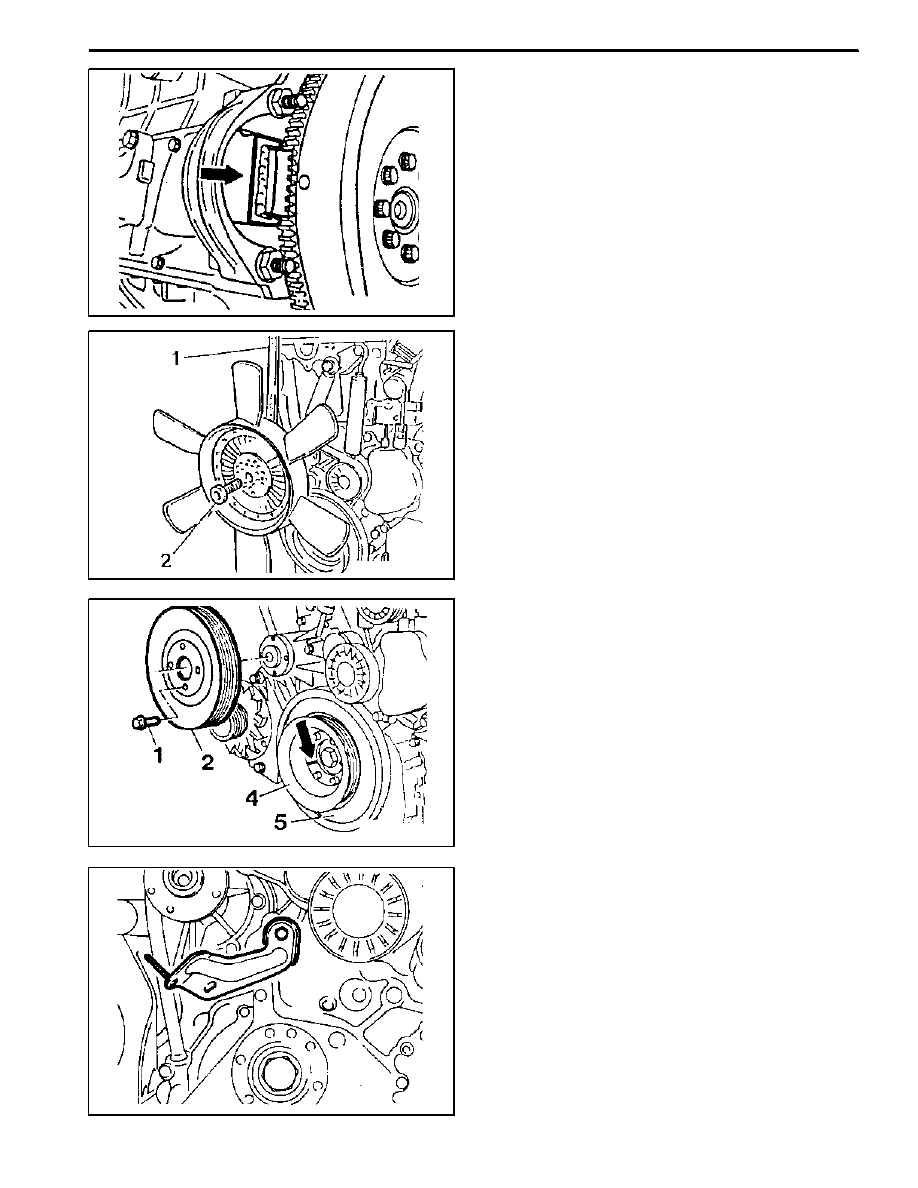

Removal Procedure

1. Remove the starter motor and install the engine lock

into the wheel ring gear.

Engine Lock 602 589 00 40 00

2. Remove the poly V--belt.
3. Remove the cooling fan.

Notice
Keep the fan in vertical position.

4. Remove the cooling fan belt pulley (2).
5. Place alignment marks (arrow) on the vibration

damper (5) and crankshaft belt pulley (4).

6. Remove the timing sensor bracket.

Notice
Remove if necessary.
