OM600 ENGINE INTAKE & EXHAUST  1G3-11

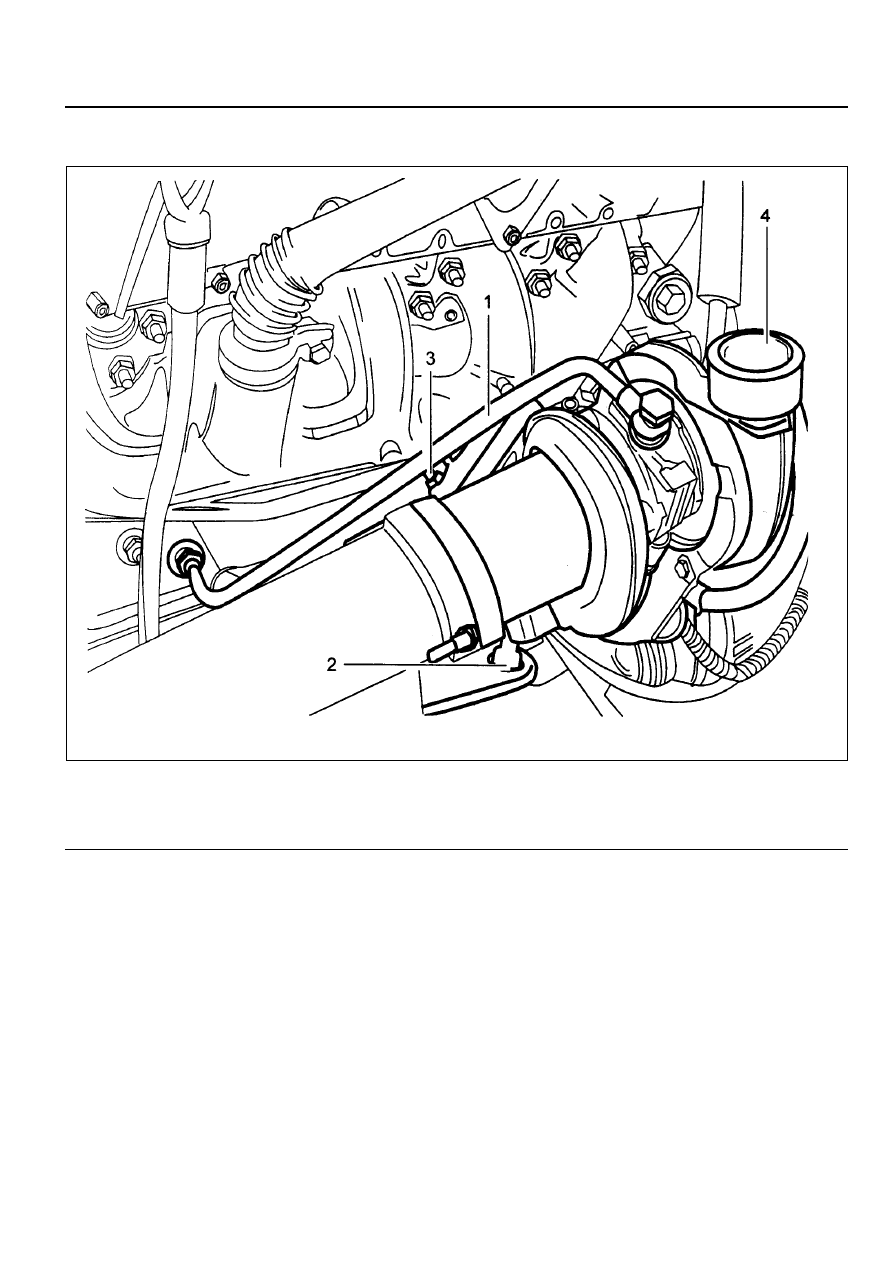

TURBOCHARGER ASSEMBLY

1 Oil Supply Line
2 Oil Return Line

3 Nuts
4 Turbocharger

1G3-12  OM600 ENGINE INTAKE & EXHAUST

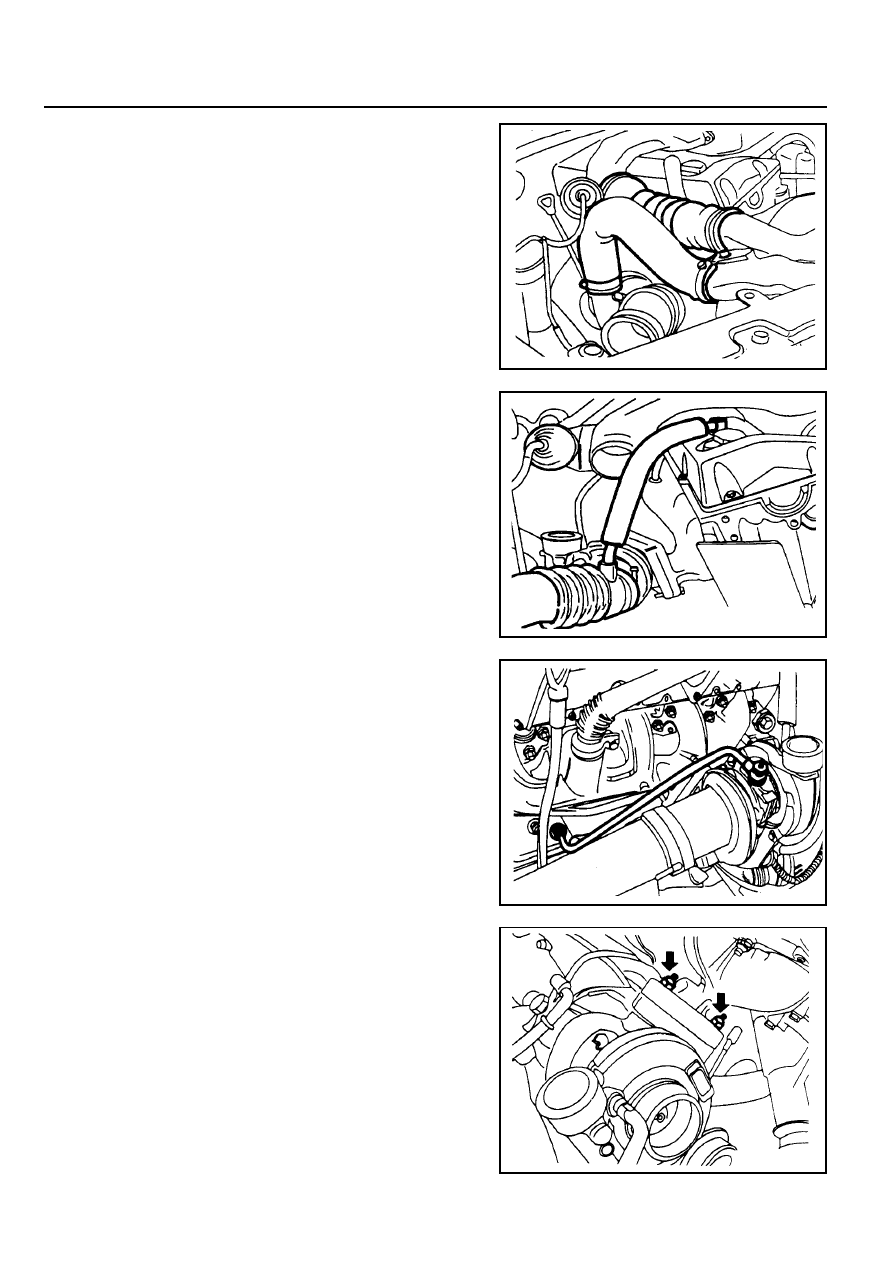

Removal & Installation Procedure

1. Remove the 2 hoses connected to intercooler.

2. Remove the hose(air cleaner to turbocharger) with blow by

hose.

3. Disconnect the oil supply pipe.

4. Remove the oil return pipe.

5. Remove the support assembly.

6. Remove the 3 nuts(arrows).

OM600 ENGINE INTAKE & EXHAUST  1G3-13

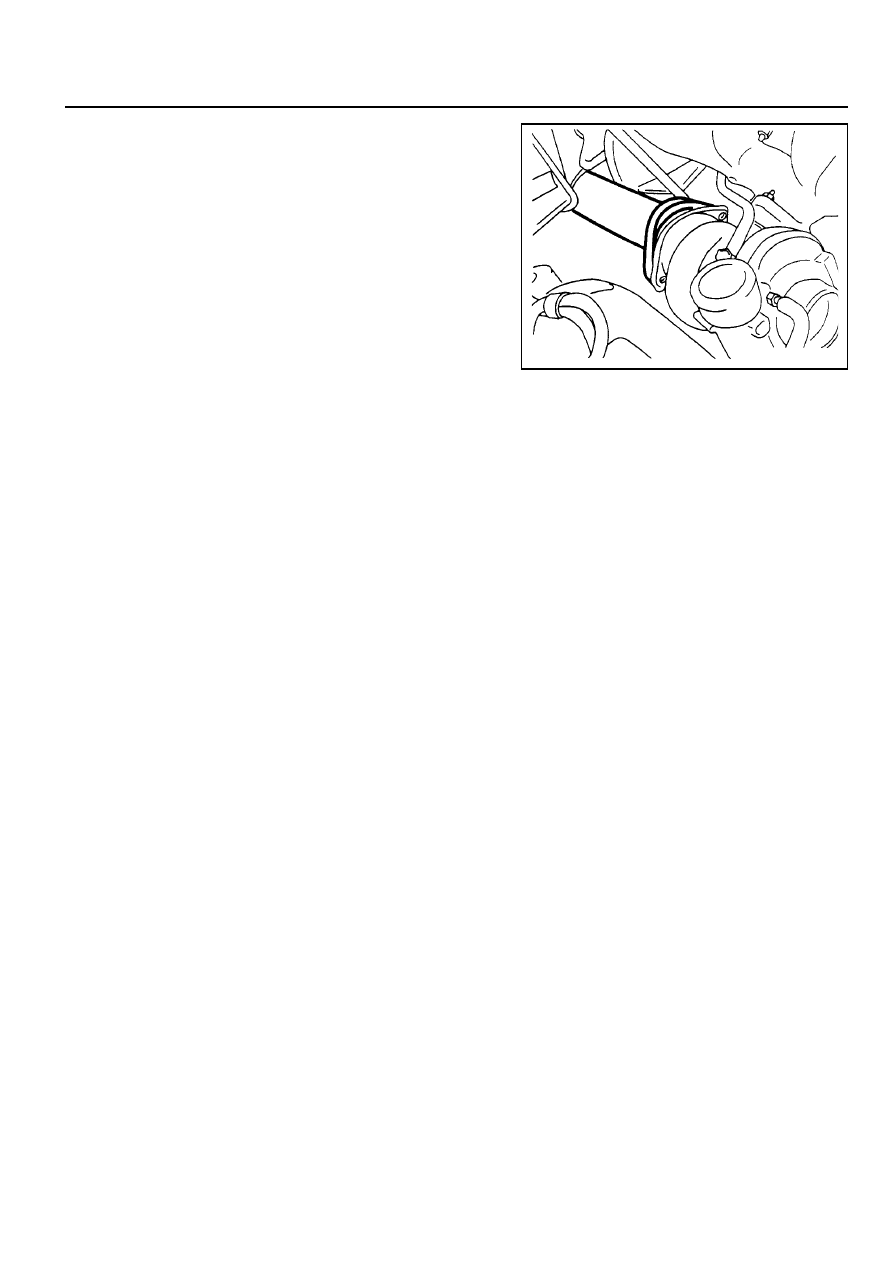

7. Remove the turbocharger disconnecting the exhaust pipe

from the turbocharger.

8. Installation should follow the removal procedure in the

reverse order.

SECTION 3D

REAR  DRIVE  AXLE

TABLE OF CONTENTS

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  3D-1

General Specifications . . . . . . . . . . . . . . . . . .  3D-1

Fastener  Tightening  Specifications . . . . . . . . .  3D-2

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-3

Noise (During Straight Driving) . . . . . . . . . . . .  3D-3

Oil Leakage . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-3

Noise (During Turning) . . . . . . . . . . . . . . . . . .  3D-3

Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-3

Vibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-4

Noise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-4

Component Locator . . . . . . . . . . . . . . . . . . .  3D-5

Maintenance and Repair . . . . . . . . . . . . . . .  3D-6

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  3D-6

Axle Shaft . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-6

Axle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-9

Unit Repair . . . . . . . . . . . . . . . . . . . . . . . . .  3D-11

Axle Housing . . . . . . . . . . . . . . . . . . . . . . . . .  3D-11

LSD (Limited Slip Diffrential) . . . . . . . . . . . . .  3D-16

SPECIFICATIONS

GENERAL SPECIFICATIONS

Axle Shaft Type

Axle Housing Type

Differential

Reduction Ratio

Type

Gear

M/T

M/T

A/T (MB)

M/T

A/T (BTRA)

M/T

A/T (BTRA)

Description

Semi - floating

Salibury (Build-up)

Conventional Type

Hypoid Gear

4.55

4.55

3.73

4.55

5.38

4.27

4.89

Application

661NA

662NA

661LA

662LA
