 Einbauorte

Nr.3/27

Ausgabe 11.06
S00.5725.00.00



l  –  Steckverbindung, 2-fach (braun) T2a:

 1  –  Eingang - Klemme 30

  2  –  Ausgang - Klemme 75



J  –  Steckverbindung, 6-fach (schwarz) T6a:

  1  –  Eingang für Motor für Heckscheibenwischer und Frontscheibenwasch- und

Heckscheibenwaschpumpe (75)

  2  –  Ausgang für Motor für Heckscheibenwischer und Frontscheibenwasch- und

Heckscheibenwaschpumpe

 3  –  Eingang für Signalhorn (30)

  4  –  Ausgang für Motor für Heckscheibenwischer und Frontscheibenwasch- und

Heckscheibenwaschpumpe

  5  –  Eingang für Motor für Heckscheibenwischer und Frontscheibenwasch- und

Heckscheibenwaschpumpe (31)

 6  –  Ausgang für Signalhorn



K  –  Steckverbindung, 10-fach (schwarz) T10a:

 1  –  Ausgang für beheizbare Heckscheibe

 2  –  nicht belegt

 3  –  nicht belegt

 4  –  nicht belegt

 5  –  Eingang für Innenleuchte (30)

 6  –  Eingang für beheizbare Heckscheibe (30)

 7  –  nicht belegt

 8  –  nicht belegt

 9  –  nicht belegt

 10 – Ausgang

für

Innenleuchte

(30al)



L  –  Steckverbindung, 2-fach (schwarz) T2h:

 1  –  Eingang - Klemme 30

 2  –  Ausgang - Klemme 15

Nr.3/28

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

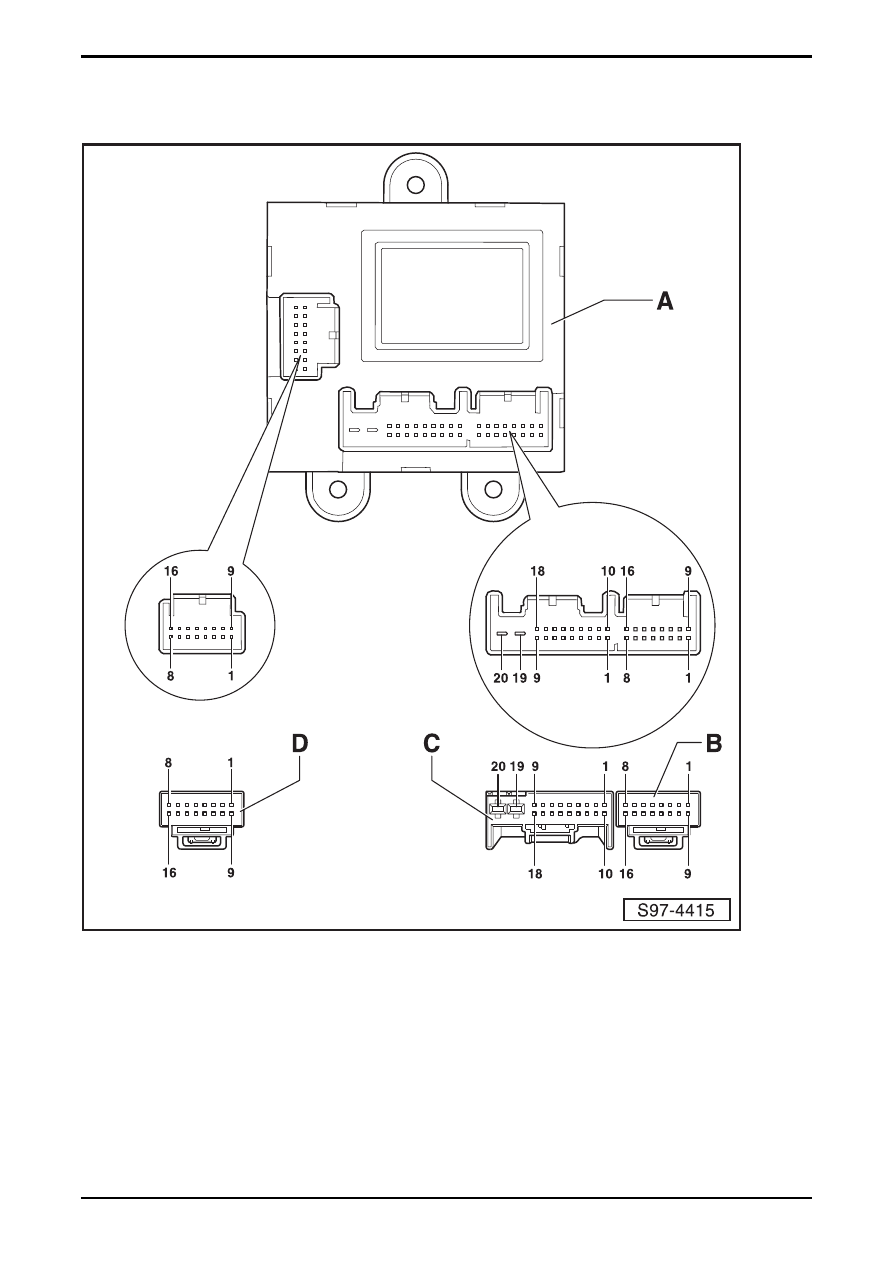

Kontaktbelegung der Mehrfachstecker am Türsteuergerät
Fahrerseite - J386 (bei Fahrzeugen mit Zentralverriegelung)

 A

– Türsteuergerät

Fahrerseite



B  –  Steckverbindung, 16-fach, am Leitungsstrang (schwarz) (T16d)



C  –  Steckverbindung, 20-fach, am Leitungsstrang (T20d)



D  –  Steckverbindung, 16-fach, am Leitungsstrang (braun) (T16c)

OCTAVIA II

 Einbauorte

Nr.3/29

Ausgabe 11.06
S00.5725.00.00

Kontaktbelegung der Mehrfachstecker am Türsteuergerät
Beifahrerseite - J387 (bei Fahrzeugen mit Zentralverriegelung)

 A

– Türsteuergerät

Beifahrerseite



B  –  Steckverbindung, 16-fach, am Leitungsstrang (schwarz) (T16f)



C  –  Steckverbindung, 20-fach, am Leitungsstrang (T20e)



D  –  Steckverbindung, 16-fach, am Leitungsstrang (braun) (T16e)

Nr.3/30

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

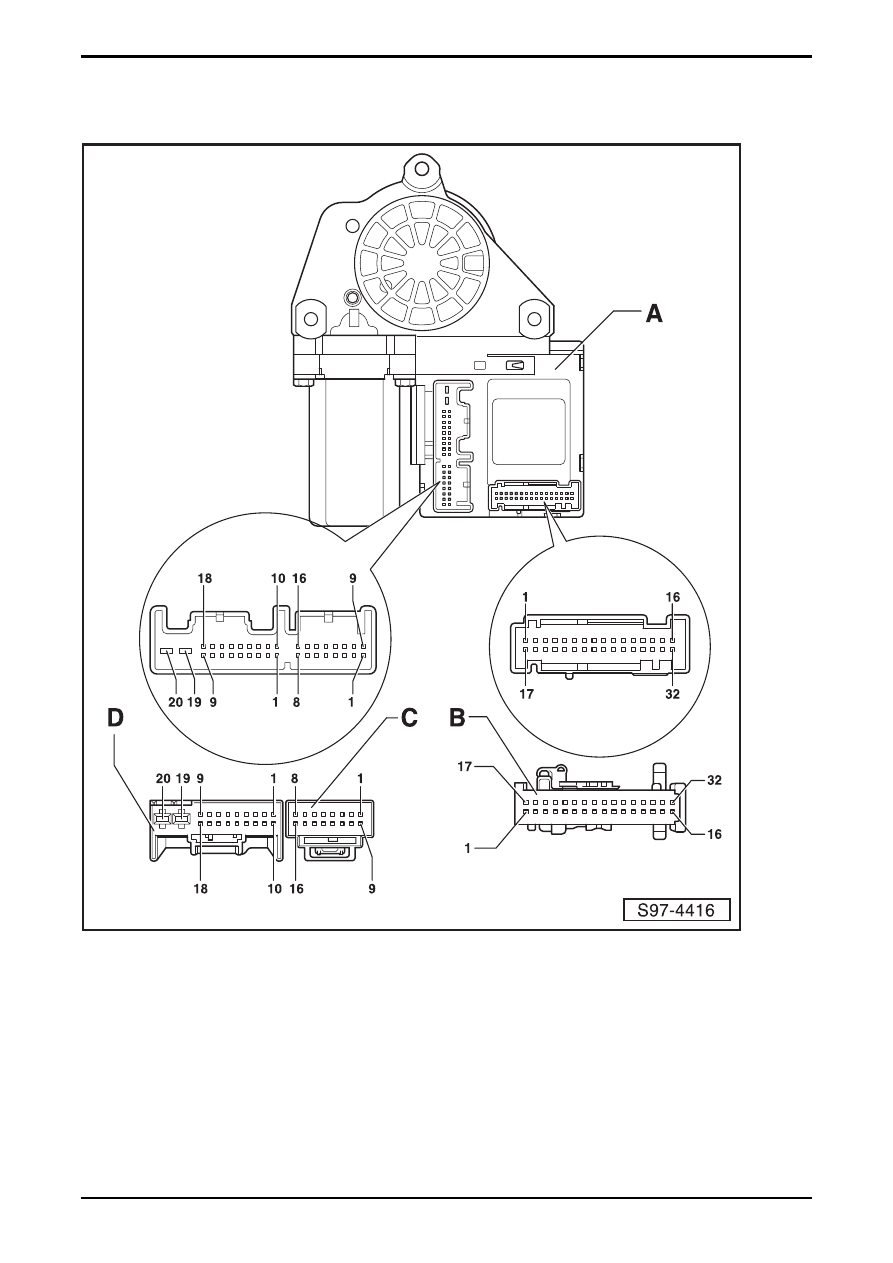

Kontaktbelegung der Mehrfachstecker am Türsteuergerät
Fahrerseite - J386 (bei Fahrzeugen mit Komfortelektrik)

 A

– Türsteuergerät

Fahrerseite

 B

– Steckverbindung,

32-fach,

am

Leitungsstrang

(T32a)



C  –  Steckverbindung, 16-fach, am Leitungsstrang (schwarz) (T16d)



D  –  Steckverbindung, 20-fach, am Leitungsstrang (T20d)
