Skoda Octavia II: Elektrische Schaltungen - Teil 171

OCTAVIA II

 Einbauorte

Nr.3/19

Ausgabe 11.06
S00.5725.00.00

 10 – nicht

belegt

 11 – nicht

belegt

 12 – CAN-L,

Schalttafeleinsatz

 13 – CAN-H,

Schalttafeleinsatz

 14 – nicht

belegt

  15  –  wake up (wake up Leitung) - Eingang

  16  –  Kraftstoffvorratsgeber -2- (nur bei Fahrzeugen mit Allradantrieb)

  17  –  Geber für Kraftstoffvorratsanzeige

  18  –  Geber für Kraftstoffvorratsanzeige

  19  –  Klemme 31 - Eingang

 20 – nicht

belegt

 21 – nicht

belegt

  22  –  Geber für Bremsbelagverschleiß vorn links

 23 – nicht

belegt

 24 – nicht

belegt

 25 – Öldruckschalter

 26 – Geber

für

Ölstand/-temperatur

 27 – nicht

belegt

 28 – Geschwindigkeitssignal

-

Ausgang

 29 – nicht

belegt

 30 – nicht

belegt

 31 – nicht

belegt

 32 – nicht

belegt

 33 – Klemme

31

für

Geber

-

Ausgang

  34  –  Geber für Scheibenwaschwasserstand

  35  –  Geber für Kühlmittelmangelanzeige

 36 – Temperaturfühler

für

Außentemperatur

Nr.3/20

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

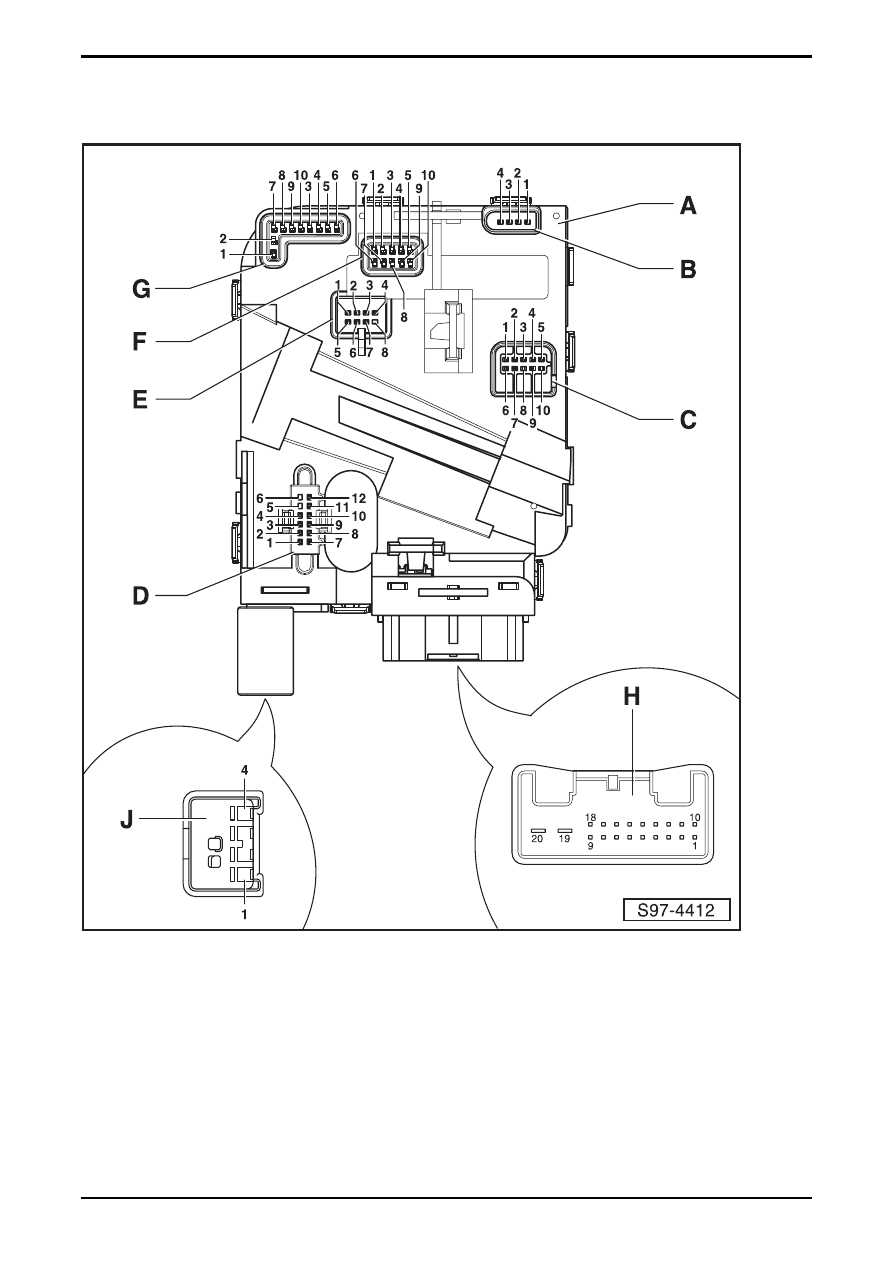

Kontaktbelegung der Mehrfachstecker am Steuergerät für
Lenksäulenelektronik - J527



A  –  Steuergerät für Lenksäulenelektronik

 B – Steckverbindung,

4-fach:

 1  –  nicht belegt

 2  –  nicht belegt

 3  –  nicht belegt

 4  –  nicht belegt

OCTAVIA II

 Einbauorte

Nr.3/21

Ausgabe 11.06
S00.5725.00.00



C  –  Steckverbindung, 10-fach C - Blinkerschalter, Schalter für Handabblendung und Lichthupe,

Schalter für GRA:

  1  –  Klemme 15 für Schalter für GRA

 2  –  GRA OFF

  3  –  RES (+), SET (-)

 4  –  GRA ON/OFF

  5  –  Klemme 31 für Schalter für GRA, für Taster für GRA (Set)

 6  –  nicht belegt

 7  –  Lichthupe

 8  –  Fernlicht

 9  –  Blinkleuchten

 10  –  Klemme 31 für Blinkerschalter, für Schalter für Handabblendung und Lichthupe

   D  –  Steckverbindung, 12-fach D - Zündanlassschalter, Magnet für Zündschlüsselabzugsperre:

 1  –  nicht belegt

 2  –  nicht belegt

  3  –  Klemme 30 für Magnet für Zündschlüsselabzugsperre

  4  –  Klemme 31 für Magnet für Zündschlüsselabzugsperre

 5  –  nicht belegt

 6  –  nicht belegt

  7  –  Eingang von Zündanlassschalter - Klemme 50

 8  –  Ausgang für Zündanlassschalter - Klemme 30

 9  –  Eingang von Zündanlassschalter - Klemme 86s

 10  –  Eingang von Zündanlassschalter - Klemme 75

 11  –  Eingang  von  Zündanlassschalter  -  Klemme  P

 12 – Eingang

von

Zündanlassschalter

-

Klemme

15



E  –  Steckverbindung, 8-fach E - Scheibenwischerschalter für Intervallbetrieb, Schalter für

Heckscheibenwischer, Regler für Scheibenwischer-Intervallschaltung, Abruftaste für
Multifunktionsanzeige:

 1  –  Eingang von Scheibenwischerschalter für Intervallbetrieb

  2  –  Klemme 31 für Scheibenwischerschalter für Intervallbetrieb, für Schalter für

Heckscheibenwischer

 3  –  Eingang von Schalter für Heckscheibenwischer

 4  –  nicht belegt

  5  –  Eingang von Abruftaste für Multifunktionsanzeige, von Speicherschalter für Multifunktionsanzeige

  6  –  Klemme 31 für Regler für Scheibenwischer-Intervallschaltung, für Abruftaste für

Multifunktionsanzeige, für Speicherschalter für Multifunktionsanzeige

  7  –  Eingang von Regler für Scheibenwischer-Intervallschaltung

 8  –  nicht belegt



F  –  Steckverbindung, 10-fach F - Lenkwinkelgeber:

 1  –  Lichtschranke 5

 2  –  Lichtschranke 3

 3  –  Lichtschranke 1

 4  –  Ausgang für Lenkwinkelgeber -12V

  5  –  Ausgang für Lenkwinkelgeber - 5V

 6  –  Lichtschranke 6

 7  –  Lichtschranke 4

 8  –  Lichtschranke 2

  9  –  Ausgang für Lenkwinkelgeber - Klemme 31

 10 – Lichtschranke

7

Nr.3/22

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00



G  –  Steckverbindung, 10-fach G - Wickelfeder:

 1  –  nicht belegt

 2  –  nicht belegt

 3  –  Airbag (+)

 4  –  Airbag (-)

 5  –  nicht belegt

 6  –  nicht belegt

  7  –  Klemme 31 für Signalhornbetätigung, für Steuergerät für Multifunktionslenkrad

  8  –  Eingang von Signalhornbetätigung (gilt nicht für Fahrzeuge mit Multifunktionslenkrad)

  9  –  LIN-Bus (nur bei Fahrzeugen mit Multifunktionslenkrad)

 10 – Klemme

15

für

Steuergerät

für

Multifunktionslenkrad

 H – Steckverbindung,

20-fach

T20a:

 1  –  nicht belegt

 2  –  nicht belegt

 3  –  nicht belegt

 4  –  nicht belegt

 5  –  nicht belegt

 6  –  nicht belegt

 7  –  nicht belegt

 8  –  nicht belegt

 9  –  nicht belegt

 10 – nicht

belegt

 11  –  CAN  -  L,  Antrieb

 12 – CAN

-

H,

Antrieb

 13 – Ausgang

für

GRA

 14 – CAN

-

H,

Komfort

 15 – CAN

-

L,

Komfort

 16  –  Eingang von Schalter für Wählhebel in P gesperrt (nur bei Fahrzeugen mit autom. Getriebe)

 17  –  Ausgang für Steuergerät für Bordnetz - Klemme 15

 18  –  Ausgang für Steuergerät für Bordnetz - Klemme 50

 19 – Eingang

-

Klemme

30

 20 – Eingang

-

Klemme

31

 J

–

Steckverbindung,

4-fach

T4f:

 1  –  Airbag (-)

 2  –  Airbag (+)

 3  –  nicht belegt

 4  –  nicht belegt
