Skoda Octavia II: Elektrische Schaltungen - Teil 172

OCTAVIA II

 Einbauorte

Nr.3/23

Ausgabe 11.06
S00.5725.00.00

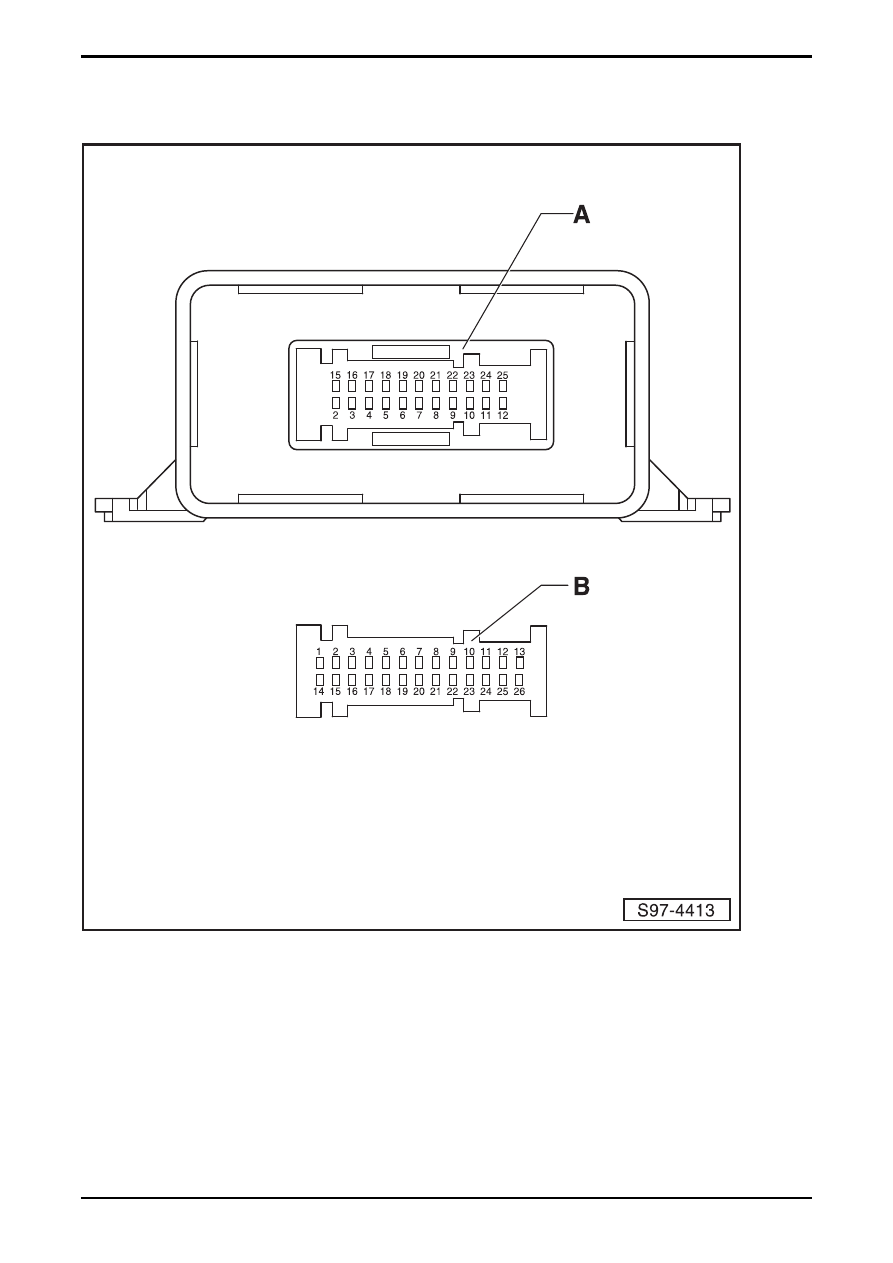

Kontaktbelegung des Mehrfachsteckers am Steuergerät für
Leuchtweitenregelung - J431

 A

– Steuergerät

für

Leuchtweitenregelung



B  –  Steckverbindung, 26-fach, am Leitungsstrang (T26c)

Nr.3/24

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

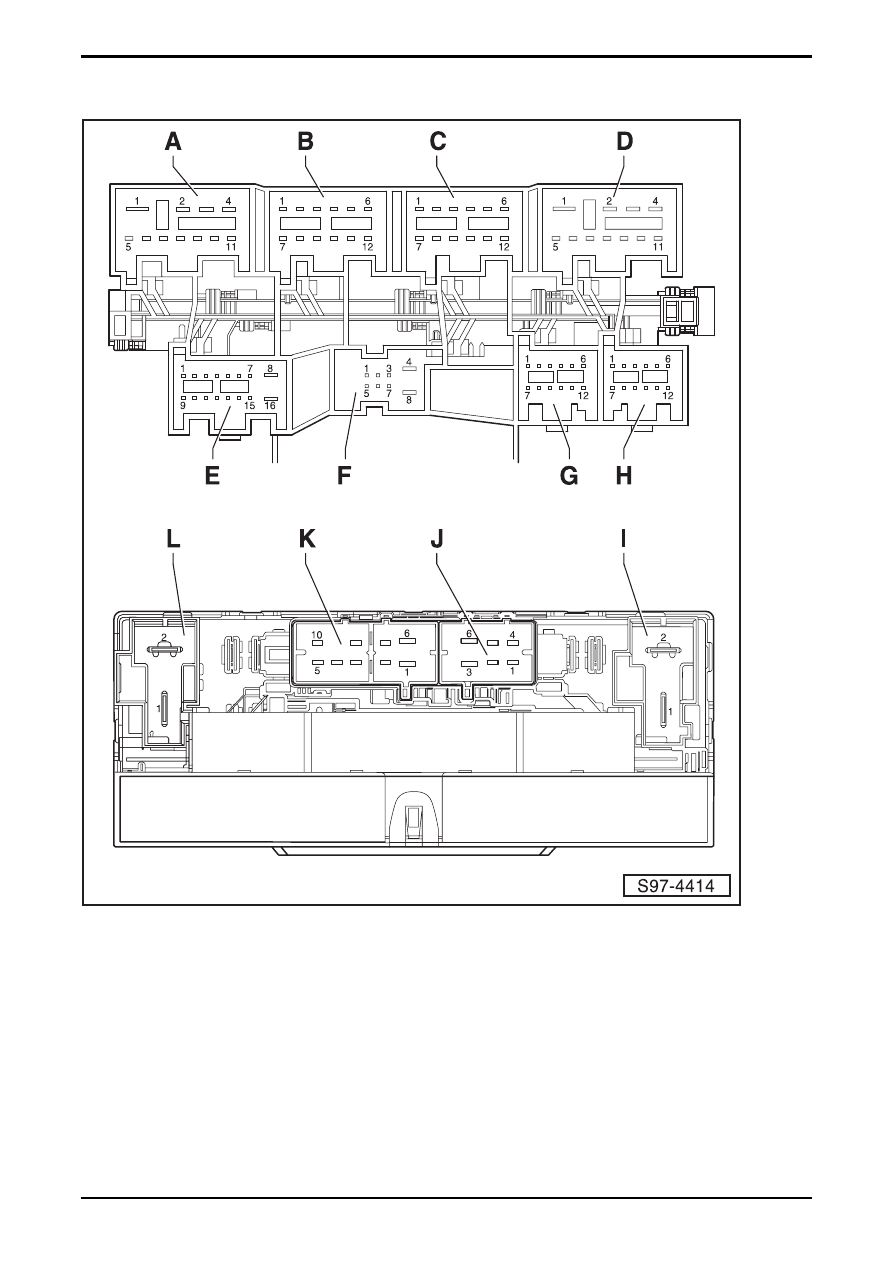

Kontaktbelegung der Mehrfachstecker am Steuergerät für Bordnetz - J519



A  –  Steckverbindung, 11-fach (schwarz) T11a:

 1  –  Eingang - Klemme 30

  2  –  Ausgang für Lampe für Abblendlichtscheinwerfer rechts
  – Ausgang

für

Gasentladungslampe

rechts

  3  –  Ausgang für Lampe für Fernlichtscheinwerfer rechts

  4  –  Ausgang für Lampe für Nebelscheinwerfer rechts

 5  –  nicht belegt

  6  –  Ausgang für Lampe für Blinklicht vorn rechts

  7  –  Ausgang für Lampe für Standlicht links

 8  –  nicht belegt

OCTAVIA II

 Einbauorte

Nr.3/25

Ausgabe 11.06
S00.5725.00.00

 9  –  Eingang - Klemme 31

 10  –  Ausgang für Relais für Kraftstoffvorlauf
    –  Ausgang für Steuergerät für Kraftstoffpumpe

 11  –  Ausgang für Relais für Spannungsversorgung Klemme 50



B  –  Steckverbindung, 12-fach (schwarz) T12a:

  1  –  Ausgang für Lampe für Rückfahrlicht rechts

 2  –  nicht belegt

 3  –  nicht belegt

  4  –  Ausgang für Lampe für Schlusslicht und Nebelschlussleuchte links

  5  –  Ausgang für Lampe für Schlusslicht und Bremslicht rechts

 6  –  nicht belegt

 7  –  nicht belegt

 8  –  nicht belegt

  9  –  Ausgang für Lampe für Schlusslicht rechts

 10  –  Ausgang für Lampe für Blinklicht hinten rechts

 11  –  Ausgang  für  Innenleuchte  (31,  Innenleuchte/Türkontaktschalter)

 12  –  Ausgang - Klemme 58d



C  –  Steckverbindung, 12-fach (braun) T12b:

  1  –  Ausgang für Steuergerät für beheizbare Vordersitze und Rücksitze

  2  –  Ausgang für Lampe für Schlusslicht und Bremslicht links

  3  –  Ausgang für Lampe für Schlusslicht und Nebelschlussleuchte rechts

 4  –  nicht belegt

 5  –  nicht belegt

 6  –  nicht belegt

 7  –  nicht belegt

 8  –  Ausgang für Kennzeichenleuchte

  9  –  Ausgang für Lampen für hochgesetztes Bremslicht

 10  –  Ausgang für Lampe für Schlusslicht links

 11  –  Ausgang für Lampe für Blinklicht hinten links

 12  –  Ausgang für Lampe für Rückfahrlicht links



D  –  Steckverbindung, 11-fach (braun) T11b:

 1  –  Eingang - Klemme 30

  2  –  Ausgang für Lampe für Nebelscheinwerfer links

  3  –  Ausgang für Lampe für Fernlichtscheinwerfer links

  4  –  Ausgang für Lampe für Abblendlichtscheinwerfer links
  – Ausgang

für

Gasentladungslampe

links

 5  –  Eingang - Klemme 31

 6  –  nicht belegt

 7  –  nicht belegt

  8  –  Ausgang für Relais für Scheinwerferwaschanlage

 9  –  nicht belegt

 10  –  Ausgang für Lampe für Standlicht rechts

 11  –  Ausgang für Lampe für Blinklicht vorn links

Nr.3/26

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00



E  –  Steckverbindung, 16-fach (schwarz) T16a:

 1  –  Eingang von Lichtschalter (58)

 2  –  Eingang von Bremslichtschalter

 3  –  nicht belegt

 4  –  nicht belegt

 5  –  nicht belegt

 6  –  Eingang von Schalter für Nebelscheinwerfer

  7  –  Eingang - Klemme 31 (gilt nicht für Fahrzeuge mit autom. Getriebe)
    –  Eingang von Multifunktionsschalter (nur bei Fahrzeugen mit autom. Getriebe 09G)
    –  Eingang von Mechatronik für Direktschaltgetriebe (nur bei Fahrzeugen mit autom. Getriebe

DSG - 02E)

 8  –  Eingang von Lichtschalter (56)

 9  –  nicht belegt

 10 – nicht

belegt

 11  –  nicht  belegt

 12 – nicht

belegt

 13 – Eingang

von

Schalter

für

Nebelschlussleuchte

 14  –  Eingang von Lichtschalter (AFL) (nur bei Fahrzeugen mit automatischer Fahrlichteinschaltung)

 15 – nicht

belegt

 16 – Eingang

von

Lichtschalter

(TFL)

 F

–

Steckverbindung,

8-fach

(schwarz)

T8a:

  1  –  Eingang von Relais für Spannungsversorgung Klemme 50

 2  –  nicht belegt

  3  –  LIN-Bus - Scheibenwischermotor, Sensor für Regen- und Lichterkennung

 4  –  Eingang von Drehstromgenerator (L)

 5  –  Eingang von Kontaktschalter für Motorhaube

  6  –  Eingang von Schalter für Rückfahrleuchten (gilt nicht für Fahrzeuge mit autom. Getriebe)

 7  –  Eingang - Klemme 30

 8  –  Eingang - Klemme 31



G  –  Steckverbindung, 12-fach (schwarz) T12c:

 1  –  Eingang von Steuergerät für Lenksäulenelektronik (50)

  2  –  Ausgang für Kontrolllampe für Warnblinkanlage

  3  –  Ausgang für Kontrolllampe für beheizbare Heckscheibe (nur bei Fahrzeugen mit Heizung)

  4  –  Ausgang für Regler für Beleuchtung - Schalter und Instrumente (31)

 5  –  nicht belegt

  6  –  Eingang von Taster für beheizbare Heckscheibe (nur bei Fahrzeugen mit Heizung)

 7  –  CAN - L, Komfort

 8  –  CAN - H, Komfort

 9  –  Eingang von Taster für Warnlicht

 10  –  Ausgang für Regler für Beleuchtung - Schalter und Instrumente (58)

 11  –  Eingang  von  Steuergerät  für  Lenksäulenelektronik  (15)

 12  –  Eingang von Regler für Beleuchtung - Schalter und Instrumente (58s)

 H – nicht

belegt
