Skoda Octavia II: Elektrische Schaltungen - Teil 170

OCTAVIA II

 Einbauorte

Nr.3/15

Ausgabe 11.06
S00.5725.00.00

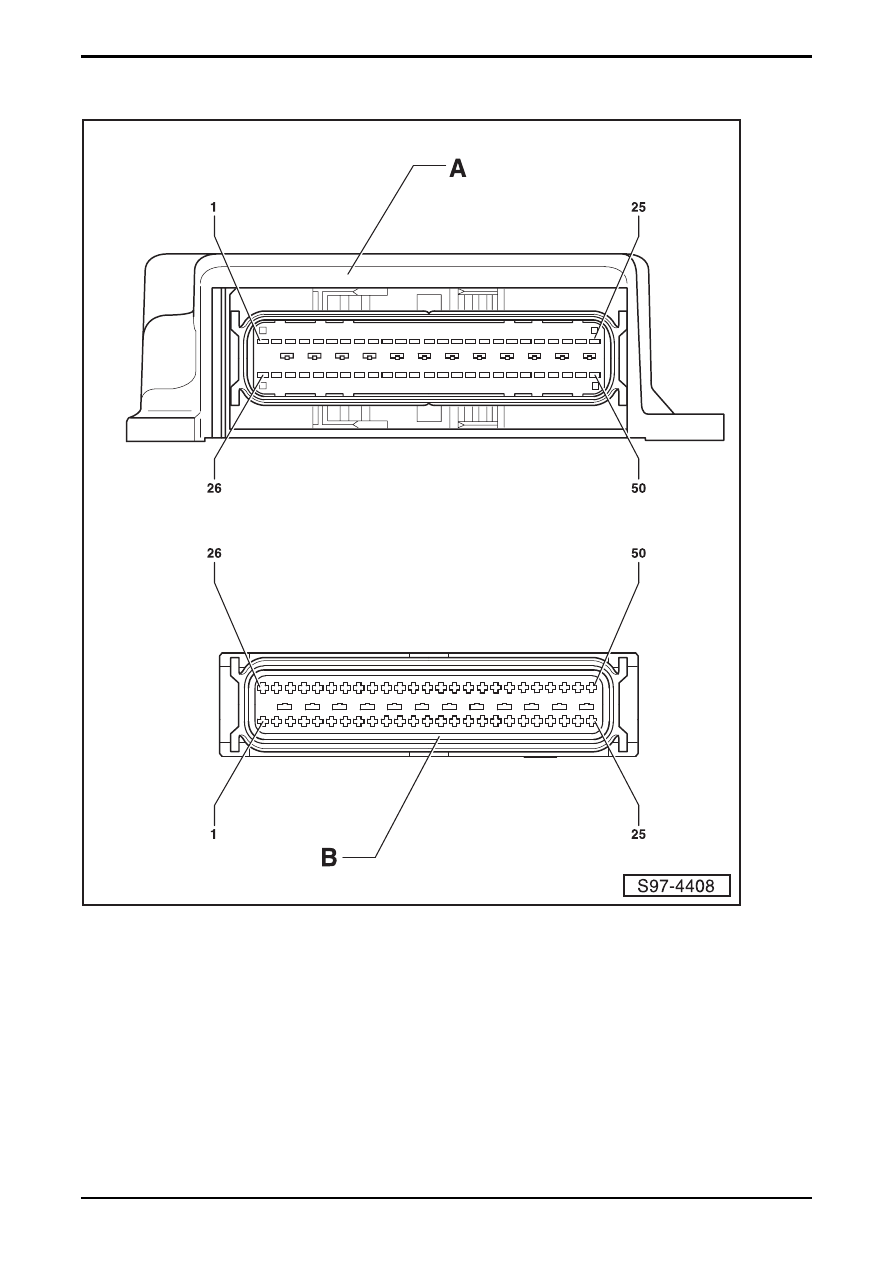

Kontaktbelegung des Mehrfachsteckers am Steuergerät für Airbag - J234

 A

– Steuergerät

für

Airbag



B  –  Steckverbindung, 50-fach, am Leitungsstrang (T50a)

Nr.3/16

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

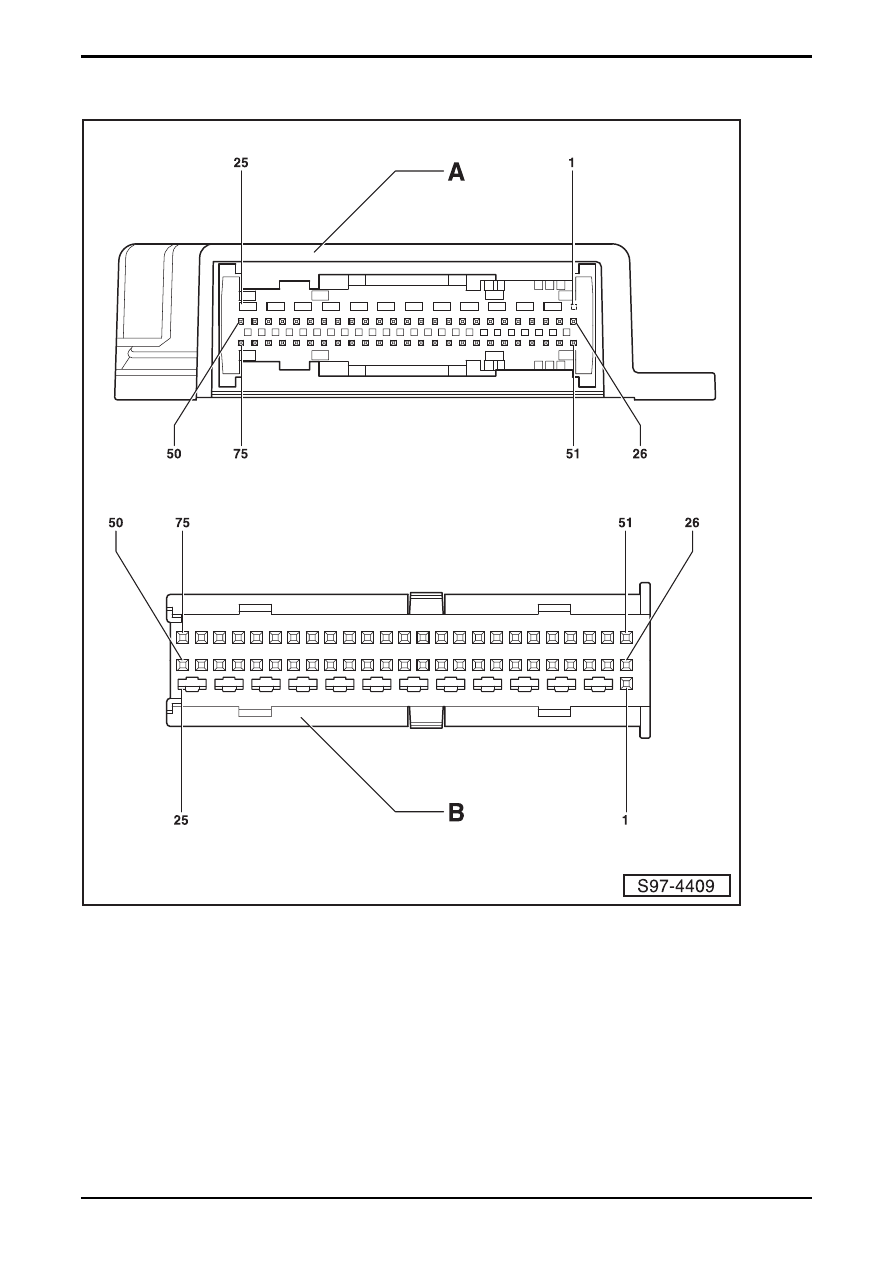

Kontaktbelegung des Mehrfachsteckers am Steuergerät für Airbag - J234

 A

– Steuergerät

für

Airbag



B  –  Steckverbindung, 75-fach, am Leitungsstrang (T75a)

OCTAVIA II

 Einbauorte

Nr.3/17

Ausgabe 11.06
S00.5725.00.00

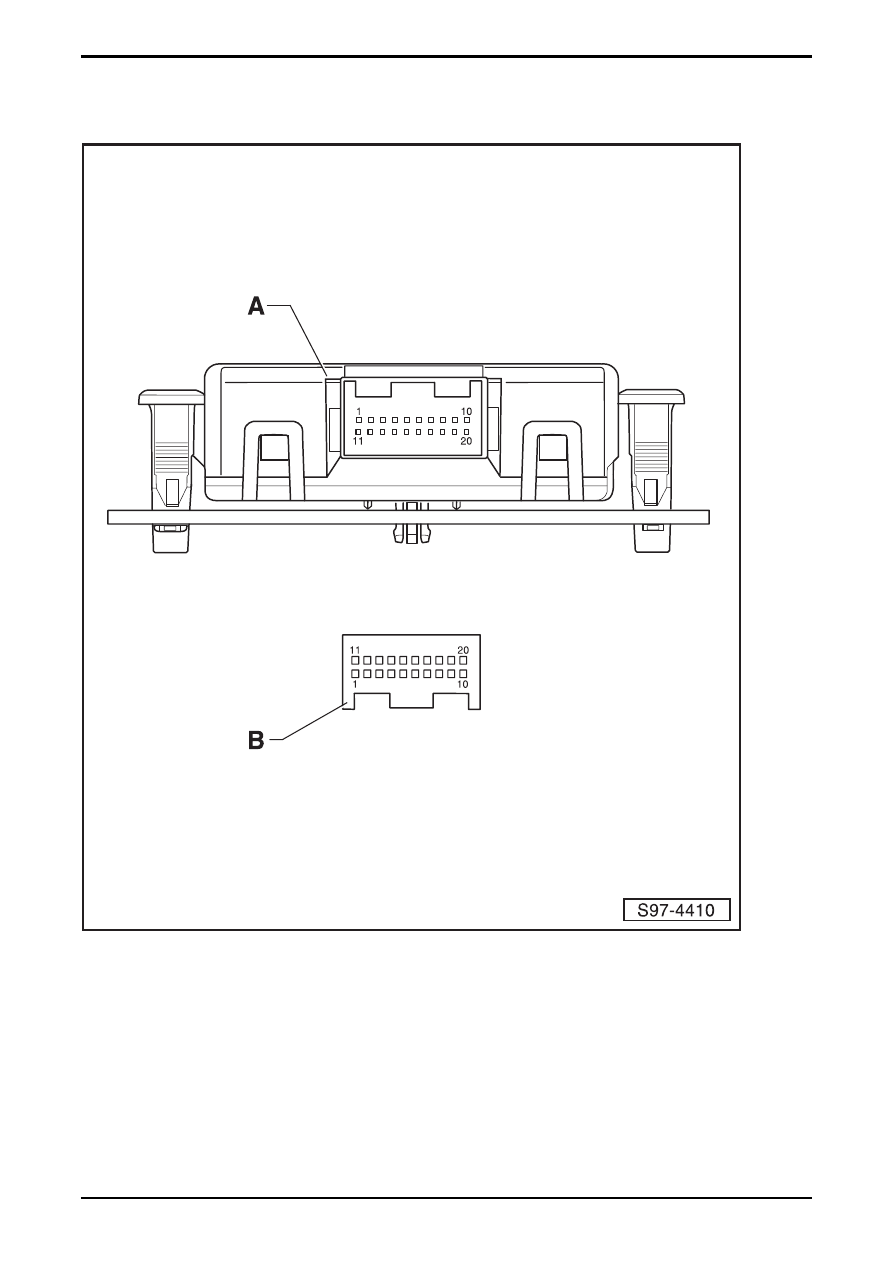

Kontaktbelegung des Mehrfachsteckers am Diagnose-Interface für
Datenbus - J533

 A

– Diagnose-Interface

für

Datenbus



B  –  Steckverbindung, 20-fach, am Leitungsstrang (T20c)

Nr.3/18

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

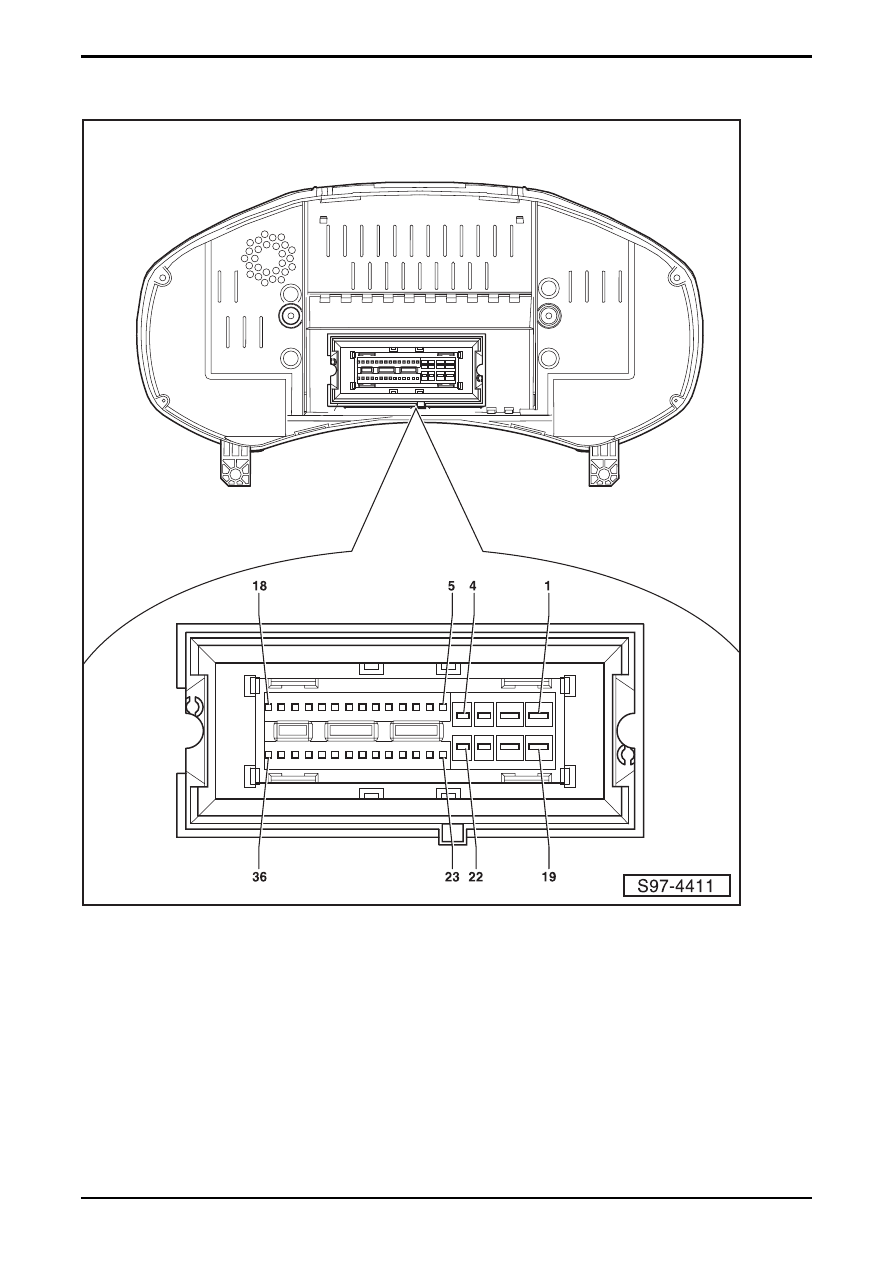

Kontaktbelegung des Mehrfachsteckers am Schalttafeleinsatz - K

 Steckverbindung, 36-fach T36a:

 1

–

Klemme

15

-

Eingang

 2

–

Klemme

30

-

Eingang

 3

–

nicht

belegt

 4

–

nicht

belegt

 5

–

Warnkontakt

für

Bremsflüssigkeitsstand

 6

–

Schalter

für

Handbremskontrolle

 7

–

Lesespule

für

Wegfahrsicherung

 8

–

Lesespule

für

Wegfahrsicherung

 9

–

nicht

belegt
