Skoda Octavia II: Elektrische Schaltungen - Teil 168

OCTAVIA II

 Einbauorte

Nr.3/7

Ausgabe 11.06
S00.5725.00.00

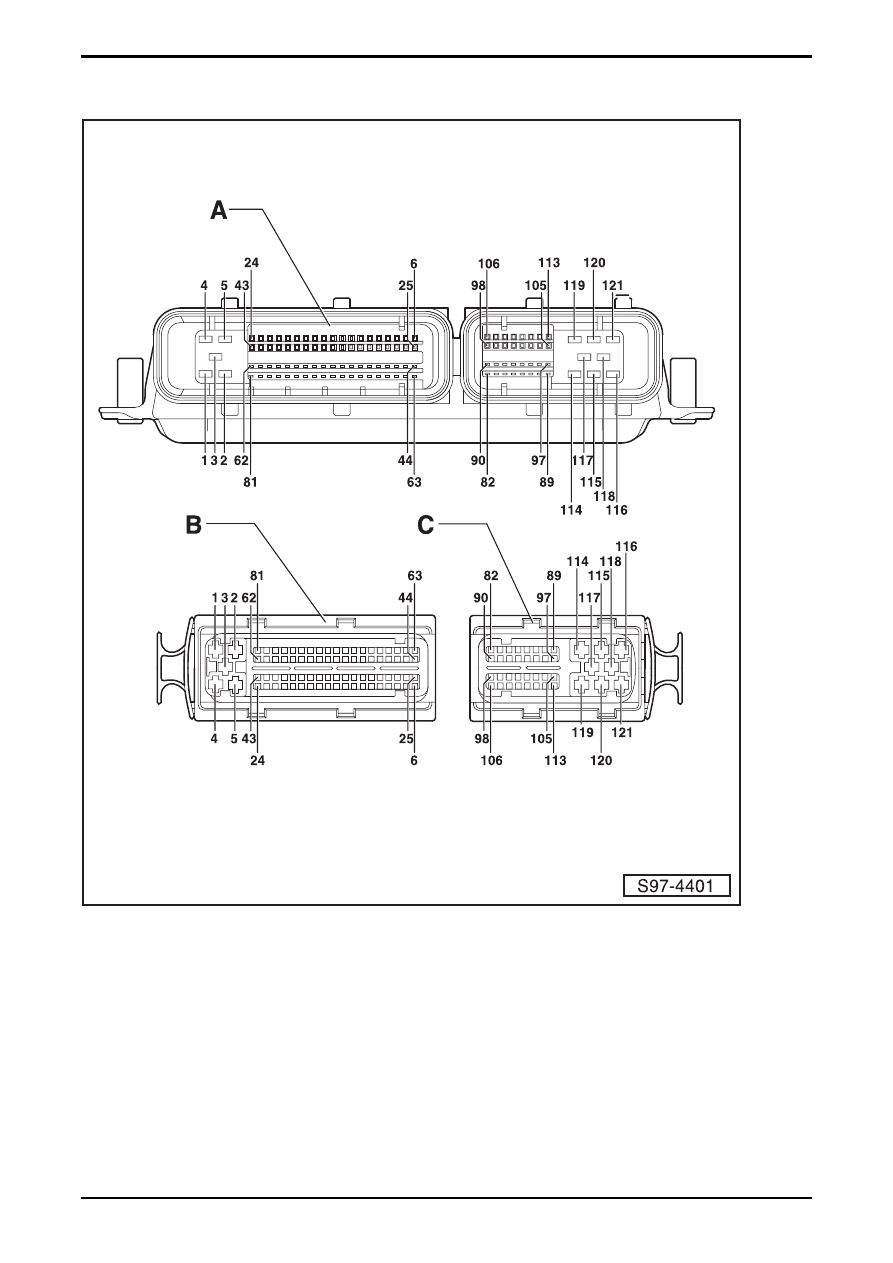

Kontaktbelegung der Mehrfachstecker am Steuergerät für Motronic - J220
Kontaktbelegung der Mehrfachstecker am Motorsteuergerät - J623

 A

– Steuergerät

für

Motronic



–

Motorsteuergerät



B  –  Steckverbindung, 28-fach, am Leitungsstrang (T28a)



C  –  Steckverbindung, 52-fach, am Leitungsstrang (T52a)

Nr.3/8

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

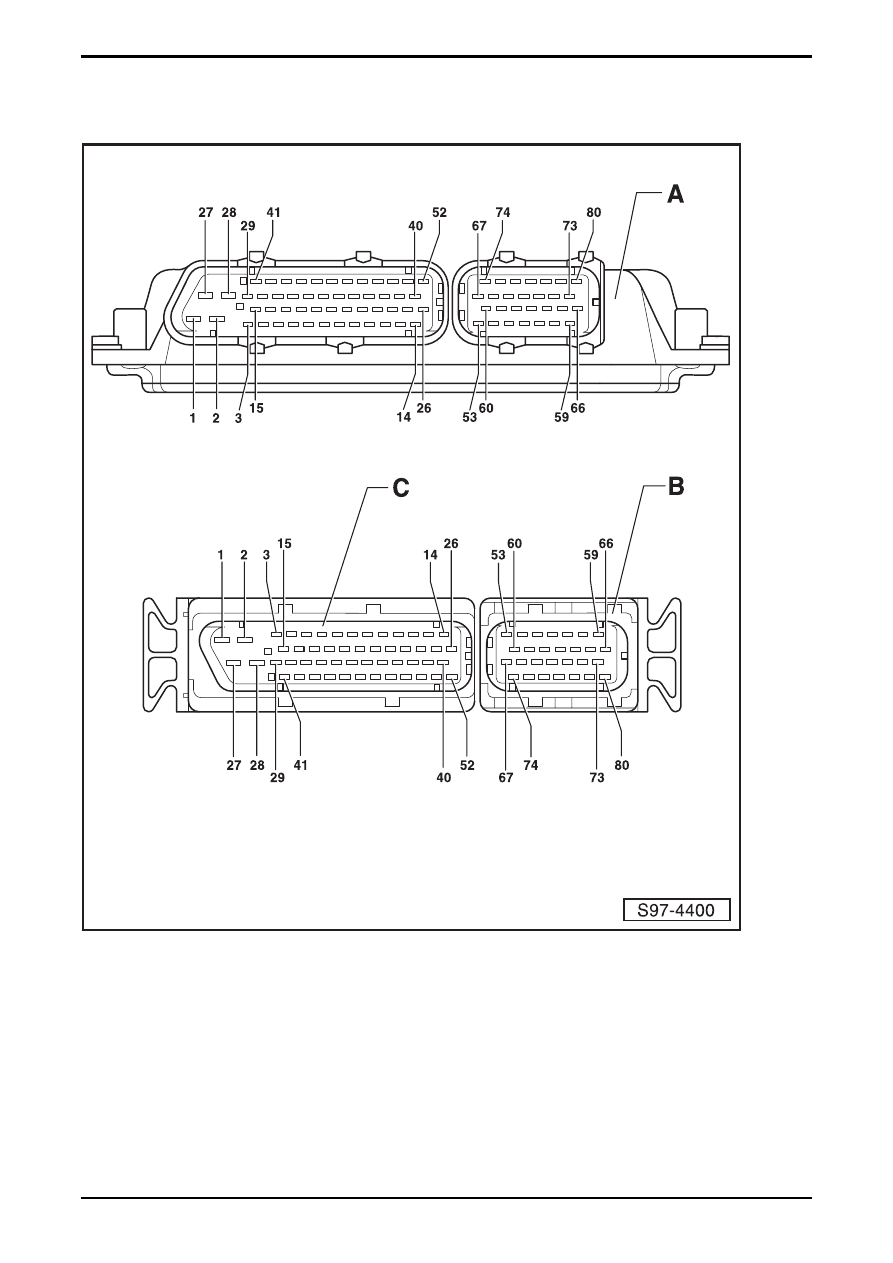

Kontaktbelegung der Mehrfachstecker am Steuergerät für Simos - J361

 A

– Steuergerät

für

Simos

 B

– Steckverbindung,

81-fach,

am

Leitungsstrang

(T81a)

 C – Steckverbindung,

40-fach,

am

Leitungsstrang

(T40b)

OCTAVIA II

 Einbauorte

Nr.3/9

Ausgabe 11.06
S00.5725.00.00

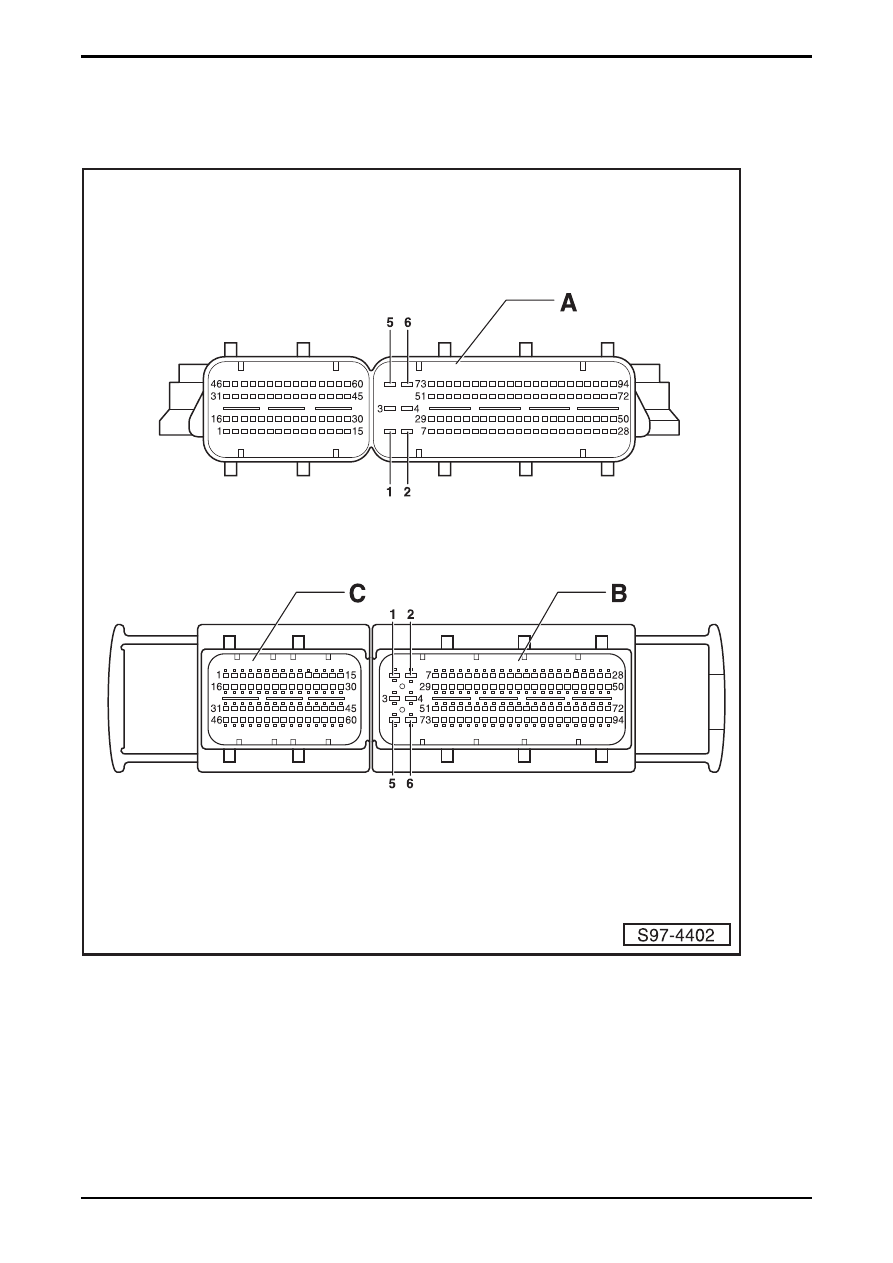

Kontaktbelegung der Mehrfachstecker am Steuergerät für Motronic - J220
Kontaktbelegung der Mehrfachstecker am Steuergerät für
Dieseldirekteinspritzanlage - J248

 A

– Steuergerät

für

Motronic



–

Steuergerät

für

Dieseldirekteinspritzanlage

 B

– Steckverbindung,

94-fach,

am

Leitungsstrang

(T94a)

 C – Steckverbindung,

60-fach,

am

Leitungsstrang

(T60a)

Nr.3/10

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

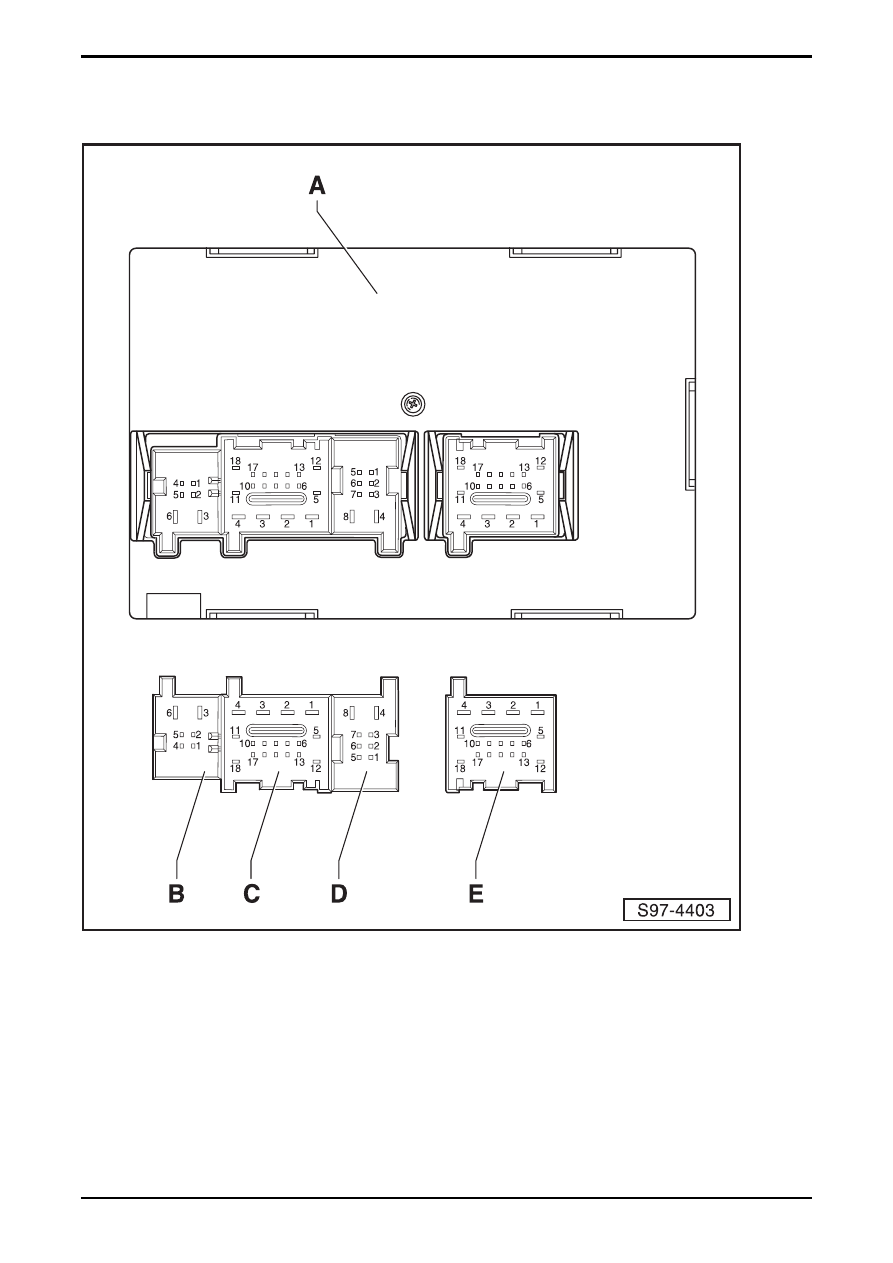

Kontaktbelegung der Mehrfachstecker am Zentralsteuergerät für
Komfortelektrik - J393 (bei Fahrzeugen ohne Diebstahlwarnanlage)

 A

– Zentralsteuergerät

für

Komfortelektrik

 B

– nicht

belegt



C  –  Steckverbindung, 18-fach, am Leitungsstrang (braun) (T18a)

 D – Steckverbindung,

8-fach,

am

Leitungsstrang

(T8m)



E  –  Steckverbindung, 18-fach, am Leitungsstrang (schwarz) (T18b)
