Skoda Octavia II: Elektrische Schaltungen - Teil 169

OCTAVIA II

 Einbauorte

Nr.3/11

Ausgabe 11.06
S00.5725.00.00

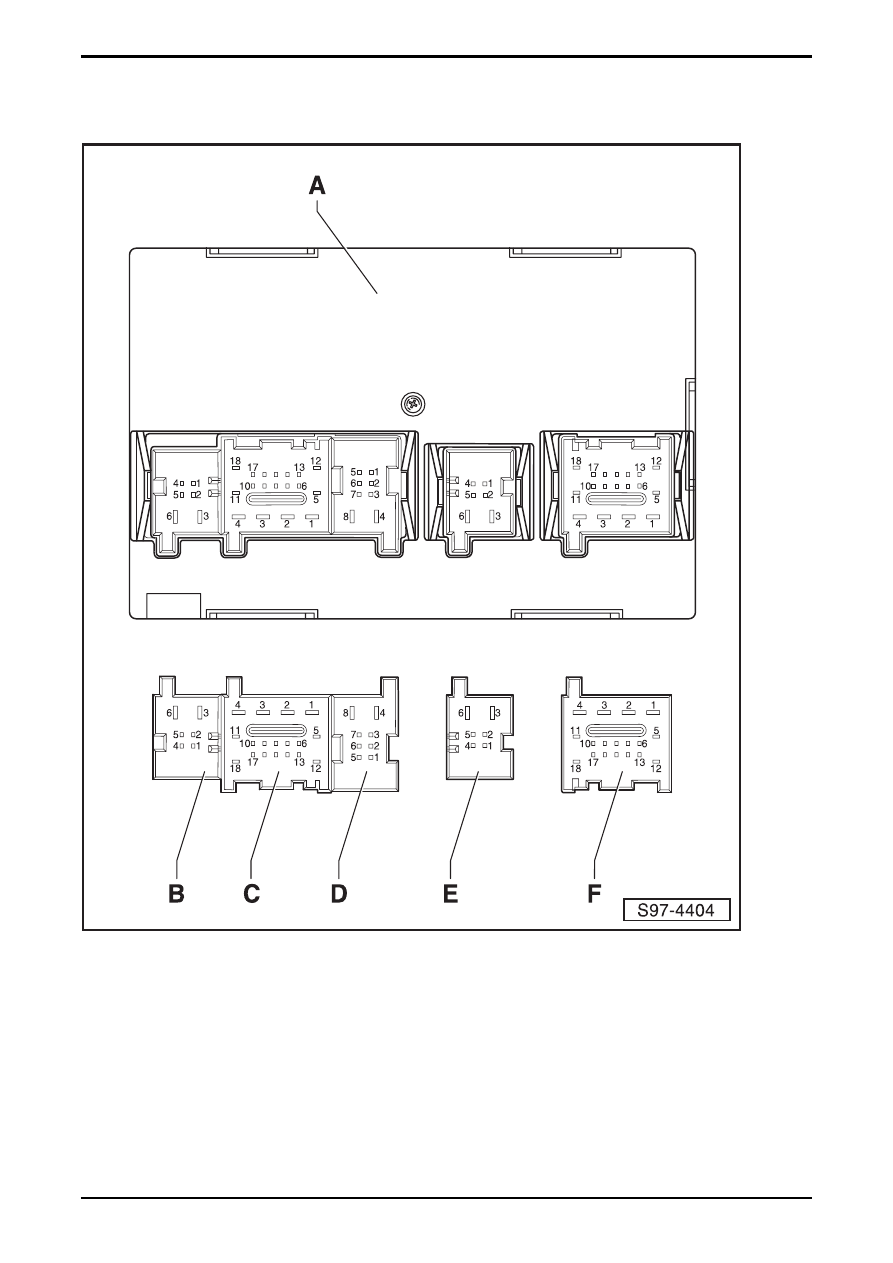

Kontaktbelegung der Mehrfachstecker am Zentralsteuergerät für
Komfortelektrik - J393 (bei Fahrzeugen mit Diebstahlwarnanlage)

 A

– Zentralsteuergerät

für

Komfortelektrik

 B

– nicht

belegt



C  –  Steckverbindung, 18-fach, am Leitungsstrang (braun) (T18a)

 D – Steckverbindung,

8-fach,

am

Leitungsstrang

(T8m)



E  –  Steckverbindung, 6-fach, am Leitungsstrang (schwarz) (T6s)



F  –  Steckverbindung, 18-fach, am Leitungsstrang (schwarz) (T18b)

Nr.3/12

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

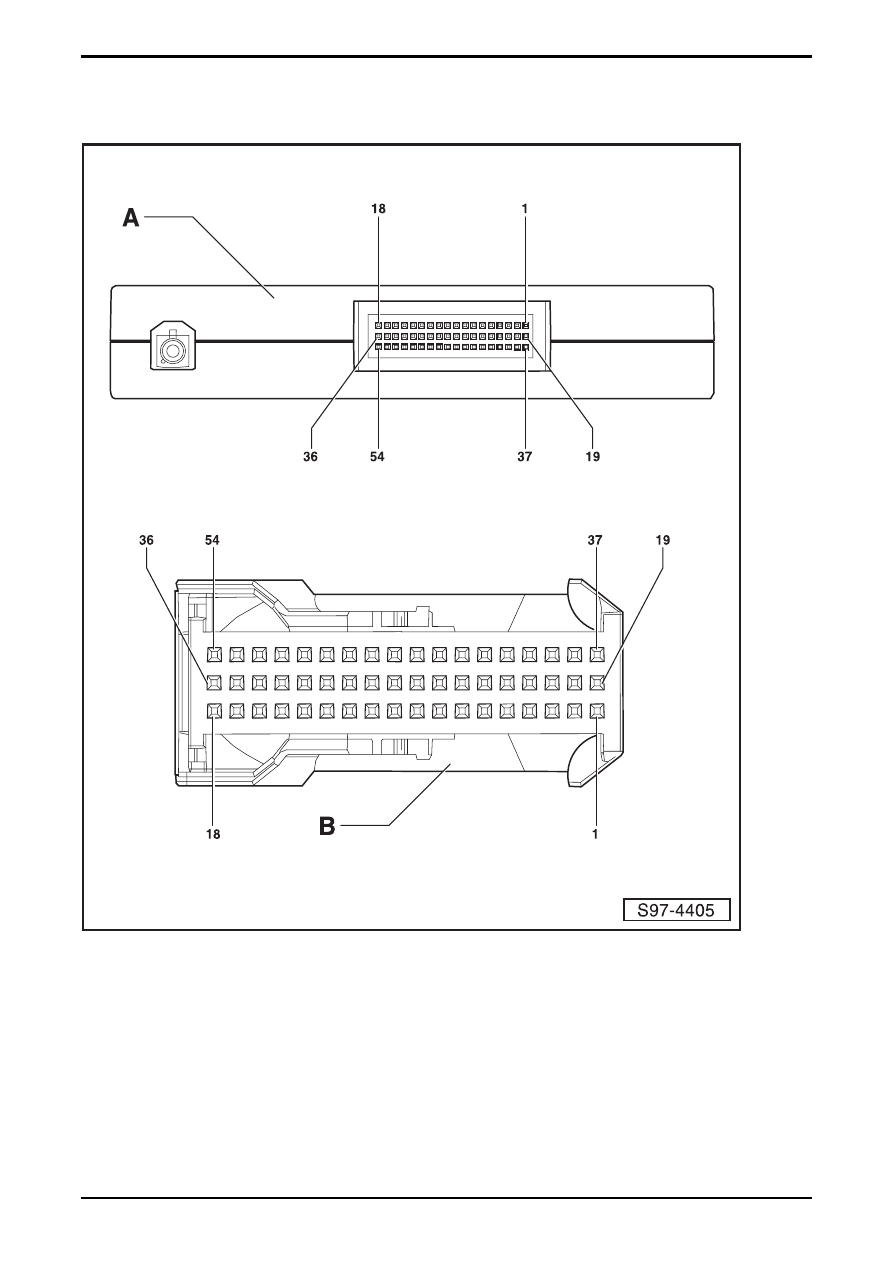

Kontaktbelegung des Mehrfachsteckers am Steuergerät für
Bedienungselektronik des Handys (Interface-Box) - J412

 A

– Steuergerät

für

Bedienungselektronik

des

Handys

(Interface-Box)



B  –  Steckverbindung, 54-fach, am Leitungsstrang (T54a)

OCTAVIA II

 Einbauorte

Nr.3/13

Ausgabe 11.06
S00.5725.00.00

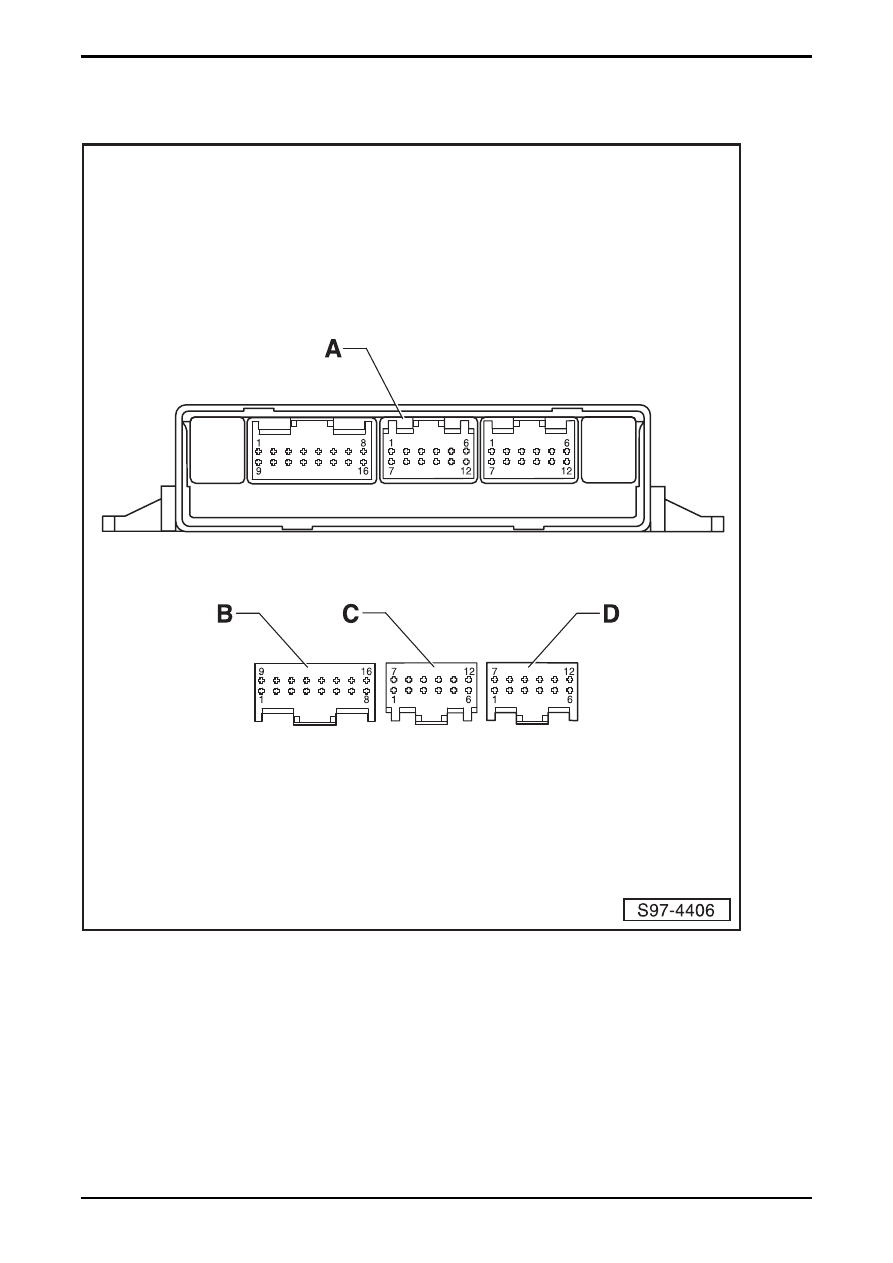

Kontaktbelegung der Mehrfachstecker am Steuergerät für
Einparkhilfe - J446

 A

– Steuergerät

für

Einparkhilfe

 B

– Steckverbindung,

16-fach,

am

Leitungsstrang

(T16g)

 C – Steckverbindung,

12-fach,

am

Leitungsstrang

(T12r)

 D – Steckverbindung,

12-fach,

am

Leitungsstrang

(T12p)

Nr.3/14

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

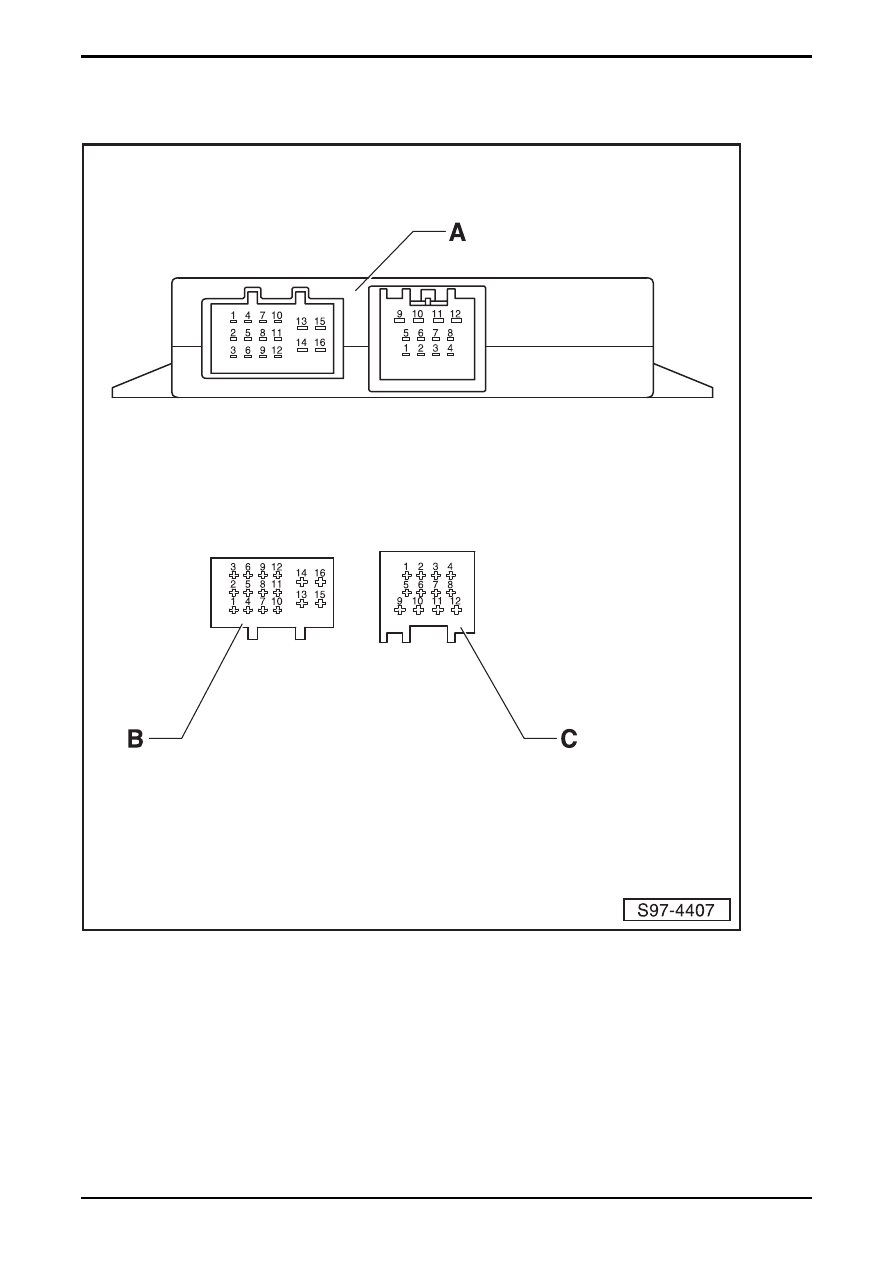

Kontaktbelegung der Mehrfachstecker am Steuergerät für
Anhängererkennung - J345

 A

– Steuergerät

für

Anhängererkennung

 B

– Steckverbindung,

16-fach,

am

Leitungsstrang

(T16h)

 C – Steckverbindung,

12-fach,

am

Leitungsstrang

(T12s)
