Skoda Octavia II: Elektrische Schaltungen - Teil 174

OCTAVIA II

 Einbauorte

Nr.3/31

Ausgabe 11.06
S00.5725.00.00

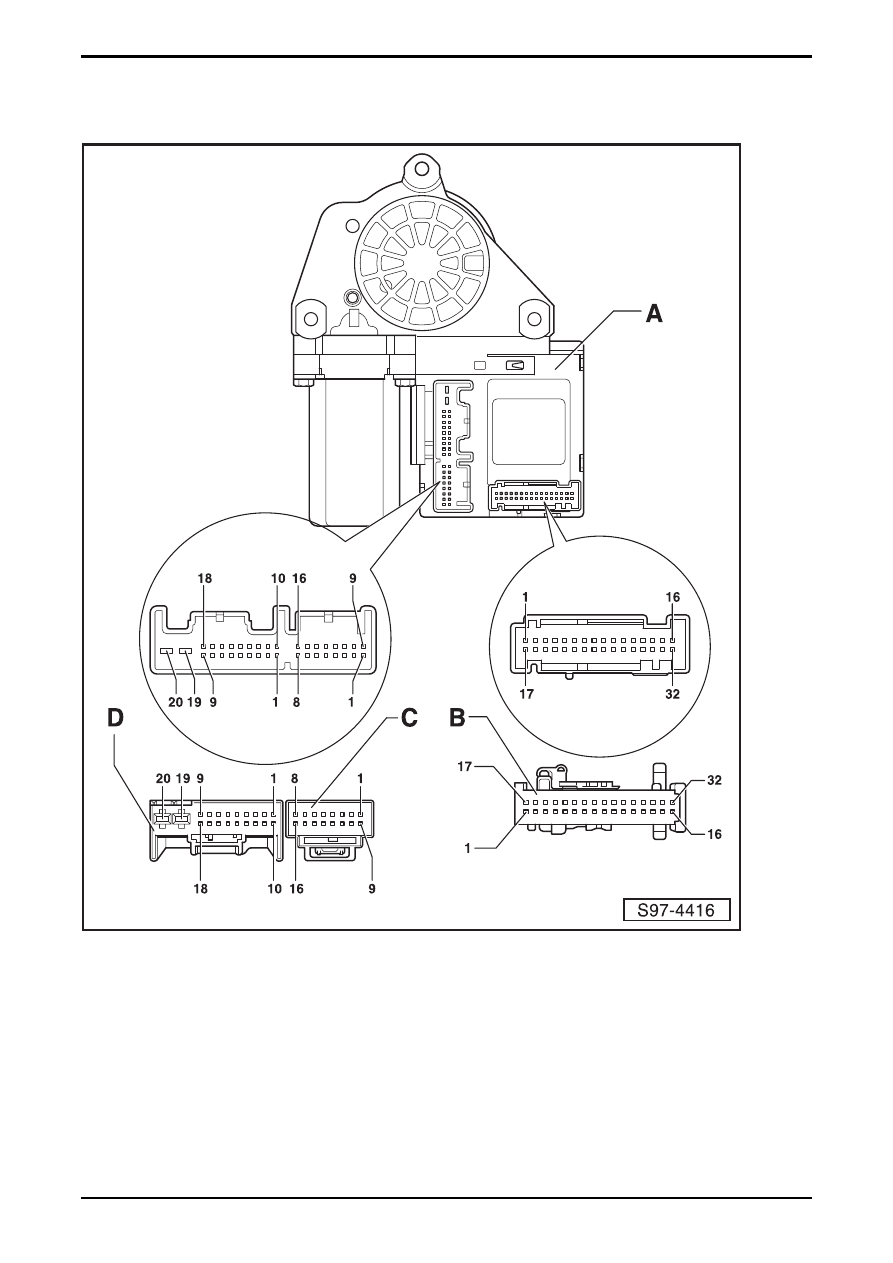

Kontaktbelegung der Mehrfachstecker am Türsteuergerät
Beifahrerseite - J387 (bei Fahrzeugen mit Komfortelektrik)

 A

– Türsteuergerät

Beifahrerseite

 B

– Steckverbindung,

32-fach,

am

Leitungsstrang

(T32b)



C  –  Steckverbindung, 16-fach, am Leitungsstrang (schwarz) (T16f)



D  –  Steckverbindung, 20-fach, am Leitungsstrang (T20e)
