 Einbauorte

Nr.1/9

Ausgabe 11.06
S00.5725.00.00

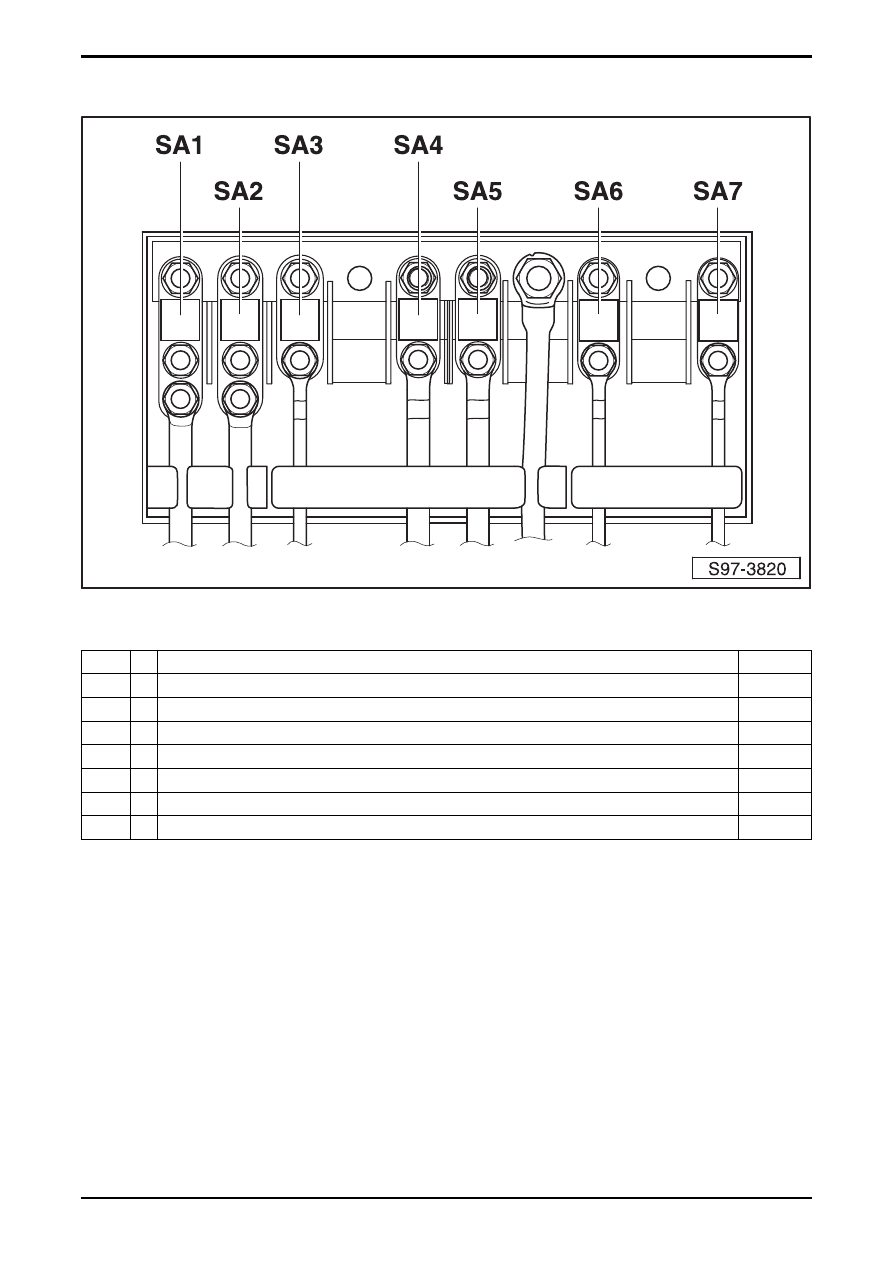

E-Box - Vorderseite (gilt für 2,0 l/147 kW) 05.06

ä

SA1

-

Drehstromgenerator 90A / 110A

150 A

-

Drehstromgenerator 140A

200 A

SA2

-

Elektromechanische Servolenkung

80 A

SA3

-

Kühlerlüfter

50 A

SA4

-

nicht belegt

SA5

-

Spannungsversorgung des Innenraumes

80 A

SA6

-

nicht belegt

SA7

-

nicht belegt

Nr.1/10

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

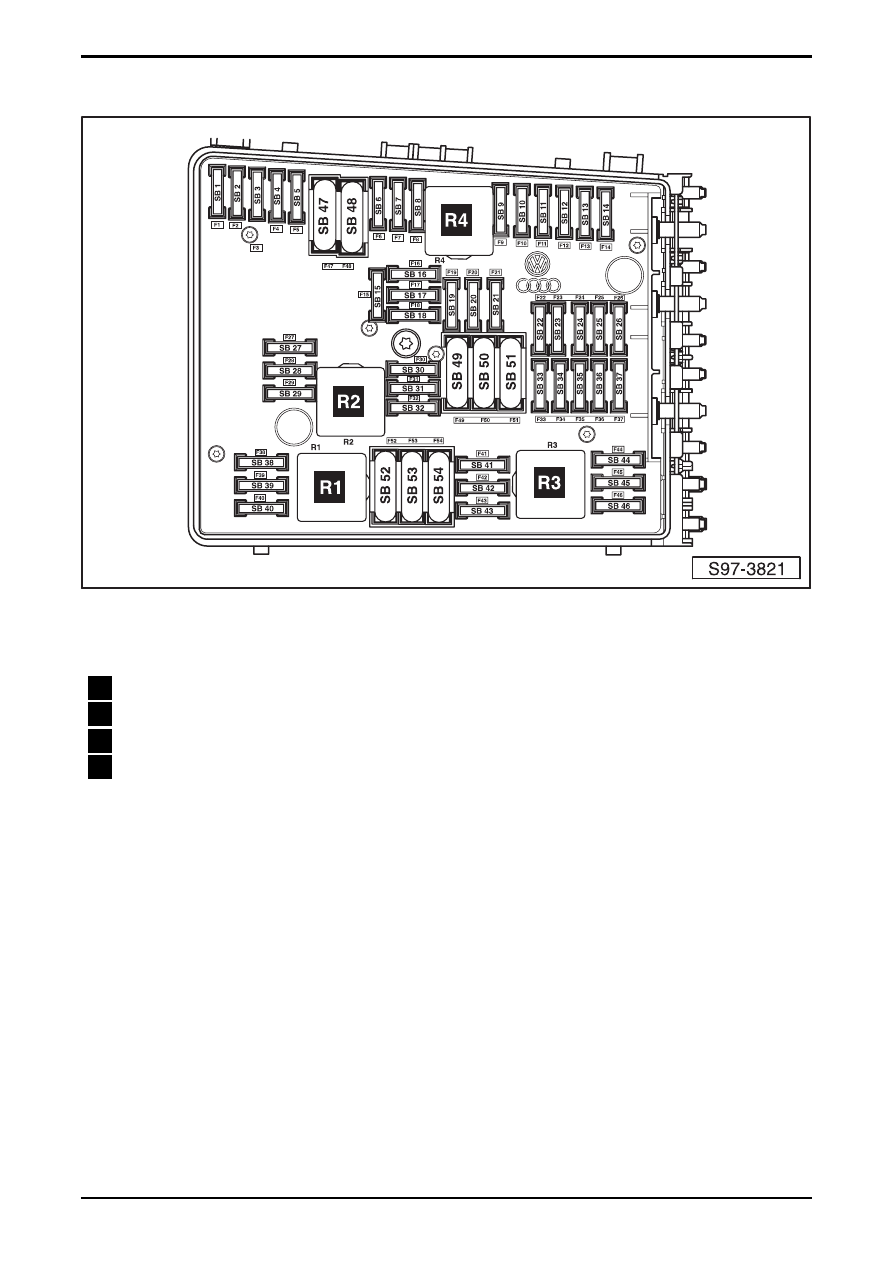

E-Box (gilt für 2,0 l/147 kW) 05.06

ä

Relaisplatzbelegung



R1

 -

Stromversorgungsrelais

für

Motronic



R2

 -

Relais

für

Kühlmittelnachlauf

 R3

 -

nicht

belegt



R4

 -

Stromversorgungsrelais

für

Motorkomponenten

OCTAVIA II

 Einbauorte

Nr.1/11

Ausgabe 11.06
S00.5725.00.00

E-Box (gilt für 2,0 l/147 kW) 05.06

ä

Die Absicherung für die nicht aufgeführten Mehrausstattungen sind den entsprechenden Stromlaufplänen zu
entnehmen.

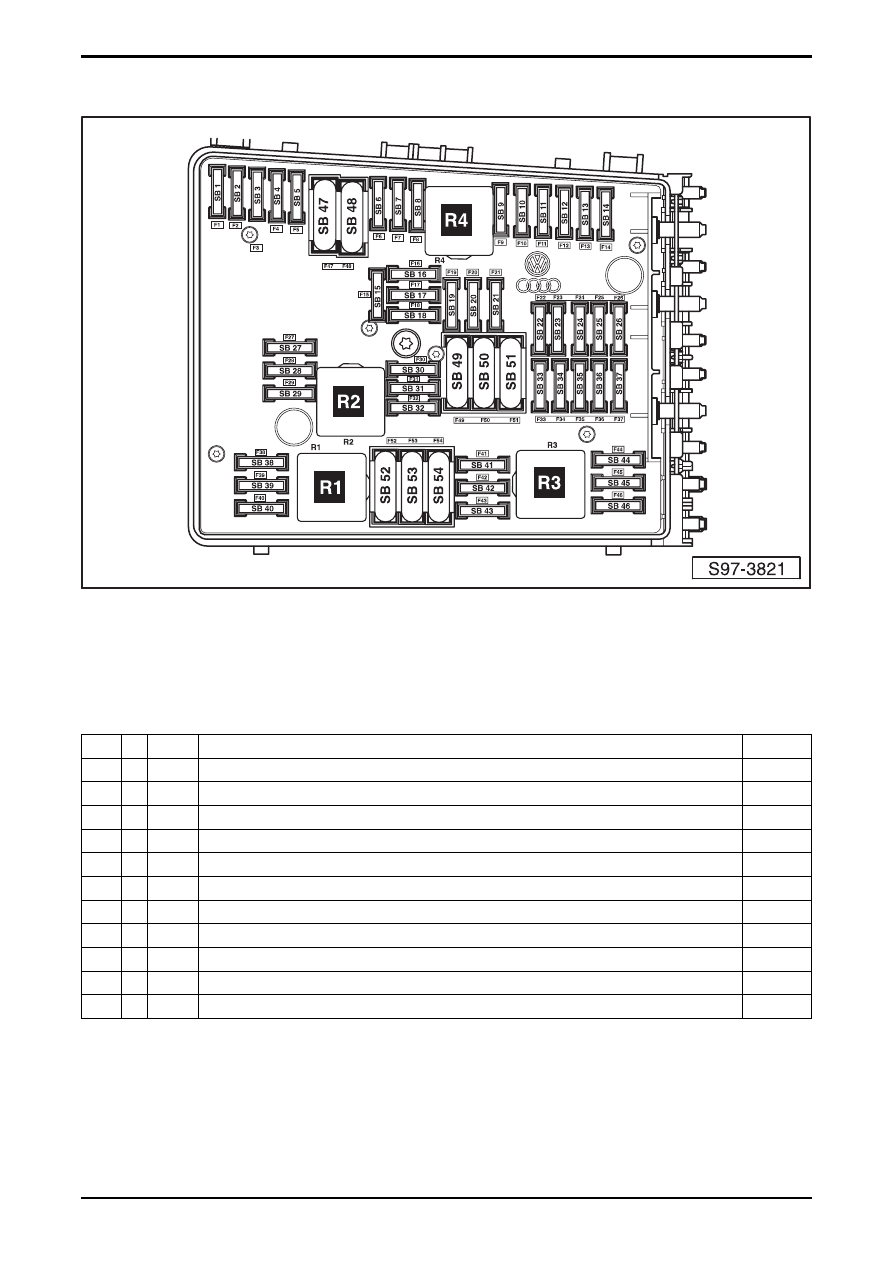

Sicherungsbelegung

F1

-

SB1

Steuergerät für ABS mit ASR / ABS mit EDS und ASR/ ESP

30 A

F2

-

SB2

Steuergerät für ABS mit ASR / ABS mit EDS und ASR/ ESP

30 A

F3

-

SB3

nicht belegt

F4

-

SB4

Steuergerät für Bordnetz

5 A

F5

-

SB5

Signalhorn

15 A

F6

-

SB6

Motorelektronik

15 A

F7

-

SB7

nicht belegt

F8

-

SB8

nicht belegt

F9

-

SB9

Motorelektronik

10 A

F10

-

SB10

nicht belegt

F11

-

SB11

Lambdasonde

10 A

F12

-

SB12

Lambdasonde

10 A

Nr.1/12

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

F13

-

SB13

nicht belegt

F14

-

SB14

nicht belegt

F15

-

SB15

Pumpe für Kühlmittelnachlauf

10 A

F16

-

SB16

Steuergerät für Lenksäulenelektronik

5 A

F17

-

SB17

Schalttafeleinsatz

5 A

F18

-

SB18

Verstärker

30 A

F19

-
-

SB19

Radio
Radio-Navigationssystem

15 A
15 A

F20

-

SB20

Steuergerät für Bedienungselektronik des Handys (Interface-Box)

5 A

F21

-

SB21

nicht belegt

F22

-

SB22

nicht belegt

F23

-

SB23

Motorsteuergerät, Motorelektronik

10 A

F24

-

SB24

Diagnose-Interface für Datenbus

5 A

F25

-

SB25

nicht belegt

F26

-

SB26

nicht belegt

F27

-

SB27

nicht belegt

F28

-

SB28

Motorsteuergerät

15 A

F29

-

SB29

Motorelektronik

5 A

F30

-

SB30

Steuergerät für Zusatzheizung

20 A

F31

-

SB31

Scheibenwischermotor

30 A

F32

-

SB32

nicht belegt

F33

-

SB33

nicht belegt

F34

-

SB34

nicht belegt

F35

-

SB35

nicht belegt

F36

-

SB36

nicht belegt

F37

-

SB37

nicht belegt

F38

-

SB38

Motorelektronik, Steuergerät für Kühlerlüfter

10 A

F39

-

SB39

Geber für Kupplungsposition

5 A

F40

-

SB40

Zündanlage

20 A

F41

-

SB41

nicht belegt

F42

-

SB42

Motorelektronik

5 A

F43

-

SB43

nicht belegt

F44

-

SB44

nicht belegt

F45

-

SB45

nicht belegt

F46

-

SB46

nicht belegt

F47

-

SB47

Steuergerät für Bordnetz

30 A

F48

-

SB48

Steuergerät für Bordnetz

30 A

F49

-

SB49

Steuergerät für Bordnetz - Relais für Spannungsversorgung Klemme 15

40 A
