OCTAVIA II

 Einbauorte

Nr.1/13

Ausgabe 11.06
S00.5725.00.00

F50

-

SB50

nicht belegt

F51

-

SB51

nicht belegt

F52

-

SB52

Steuergerät für Bordnetz - Entlastungsrelais für X-Kontakt

50 A

F53

-

SB53

Spannungsversorgung des Innenraumes

50 A

F54

-

SB54

nicht belegt

Sicherungsfarben

50 A

-  rot

40 A

-  orange

30 A

-  grün

25 A

-  weiß

20 A

-  gelb

15 A

-  blau

10 A

-  rot

7,5 A  -  braun

5 A

-  beige

Nr.1/14

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

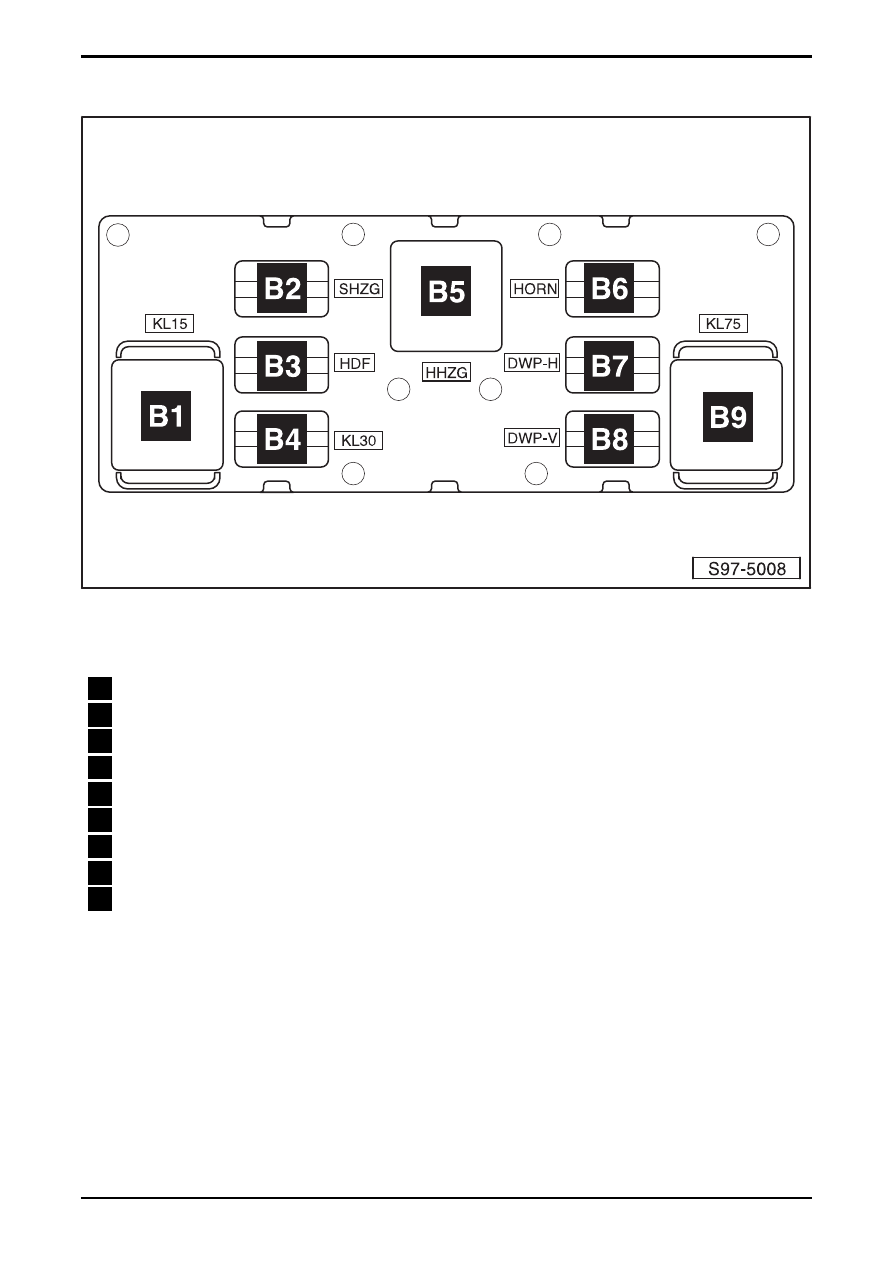

Steuergerät für Bordnetz 05.06

ä

Relaisplatzbelegung

 B1



-  Relais für Spannungsversorgung Klemme 15

 B2

 -

nicht

belegt

 B3

 -

nicht

belegt

 B4



-  Relais für Spannungsversorgung Klemme 30

 B5

 -

Relais

für

beheizbare

Heckscheibe

 B6

 -

Relais

für

Signalhorn

 B7

 -

Relais

-2-

für

Scheibenwaschpumpe

 B8

 -

Relais

-1-

für

Scheibenwaschpumpe

 B9

 -

Entlastungsrelais

für

X-Kontakt

OCTAVIA II

 Einbauorte

Nr.1/15

Ausgabe 11.06
S00.5725.00.00

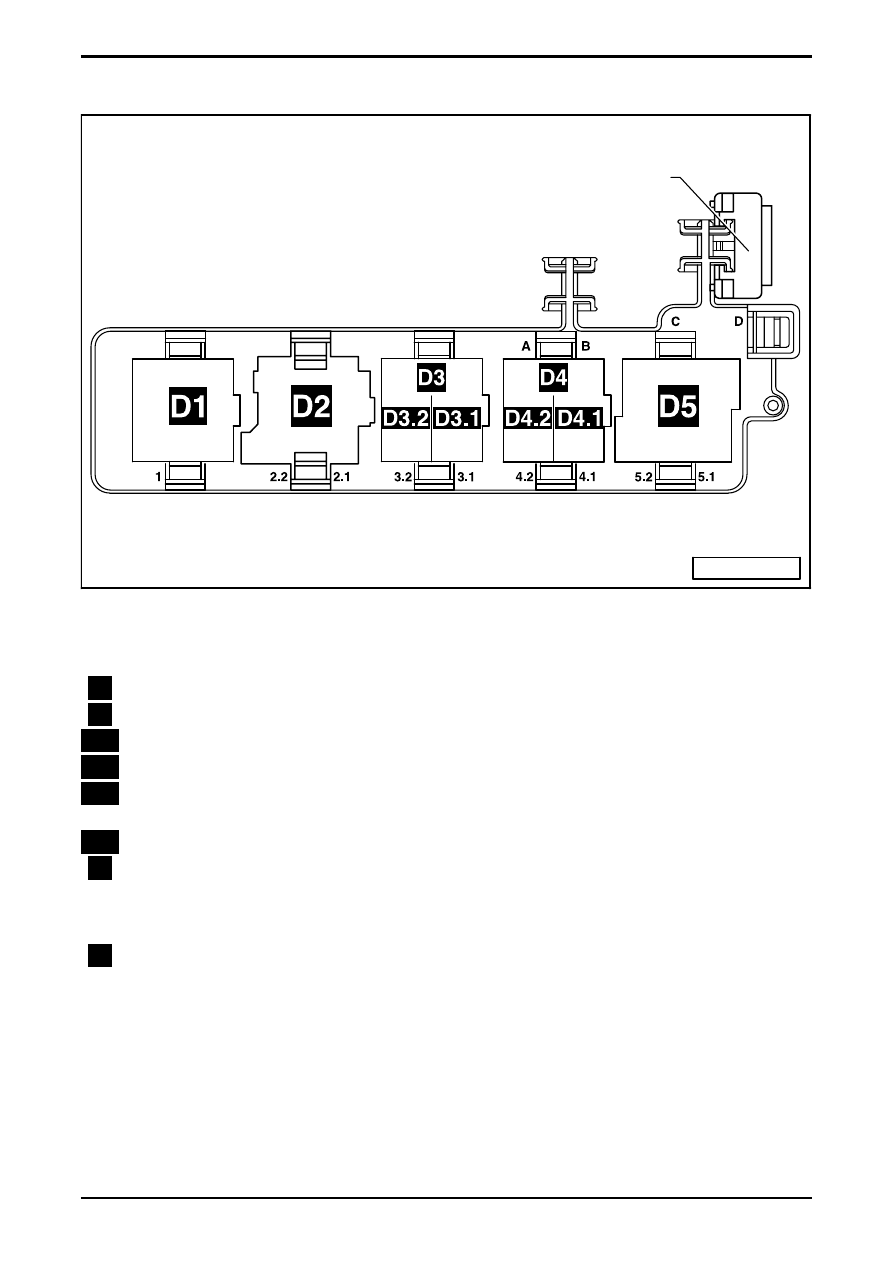

Relaisplatzbelegung

 D1

 -

Relais

für

Standheizbetrieb

 D2



-  Relais für Spannungsversorgung Klemme 50

 D3.1

 -

nicht

belegt

 D3.2



-  Relais für Frischluftgebläse (bei Fahrzeugen mit Stand- und Zusatzheizung)



D4.1



-  Relais für Kraftstoffvorlauf (bei Motorkennbuchstaben BUD, BSE, BSF)



 -

Kraftstoffpumpenrelais

(bei

Dieselmotoren)

 D4.2



-  Kraftstoffpumpenrelais (bei Motorkennbuchstaben BUD, BSE, BSF)

 D5

 -

Relais

für

Scheinwerferwaschanlage

Sicherungsbelegung

  D

 -

Sicherung

für

Sitzverstellung

(30

A)

S97-4858

D

Zusatzrelaishalter unter Schalttafel 05.06

ä

OCTAVIA II

 Einbauorte

Nr.2/1

Ausgabe 11.06
S00.5725.00.00

Massepunkte

-  Übersicht der Massepunkte im Motorraum .............................................................................................. 2/2

-  Übersicht der Massepunkte im Innenraum ............................................................................................... 2/2

-  Übersicht der Massepunkte im Kofferraum - Octavia II ............................................................................ 2/3

-  Übersicht der Massepunkte im Kofferraum - Octavia II Combi ................................................................ 2/3
