Skoda Octavia II: Elektrische Schaltungen - Teil 163

OCTAVIA II

 Einbauorte

Nr.1/5

Ausgabe 11.06
S00.5725.00.00

SA1

SA2

SA3

SA4

SA5

SA6

SA7

S97-4856

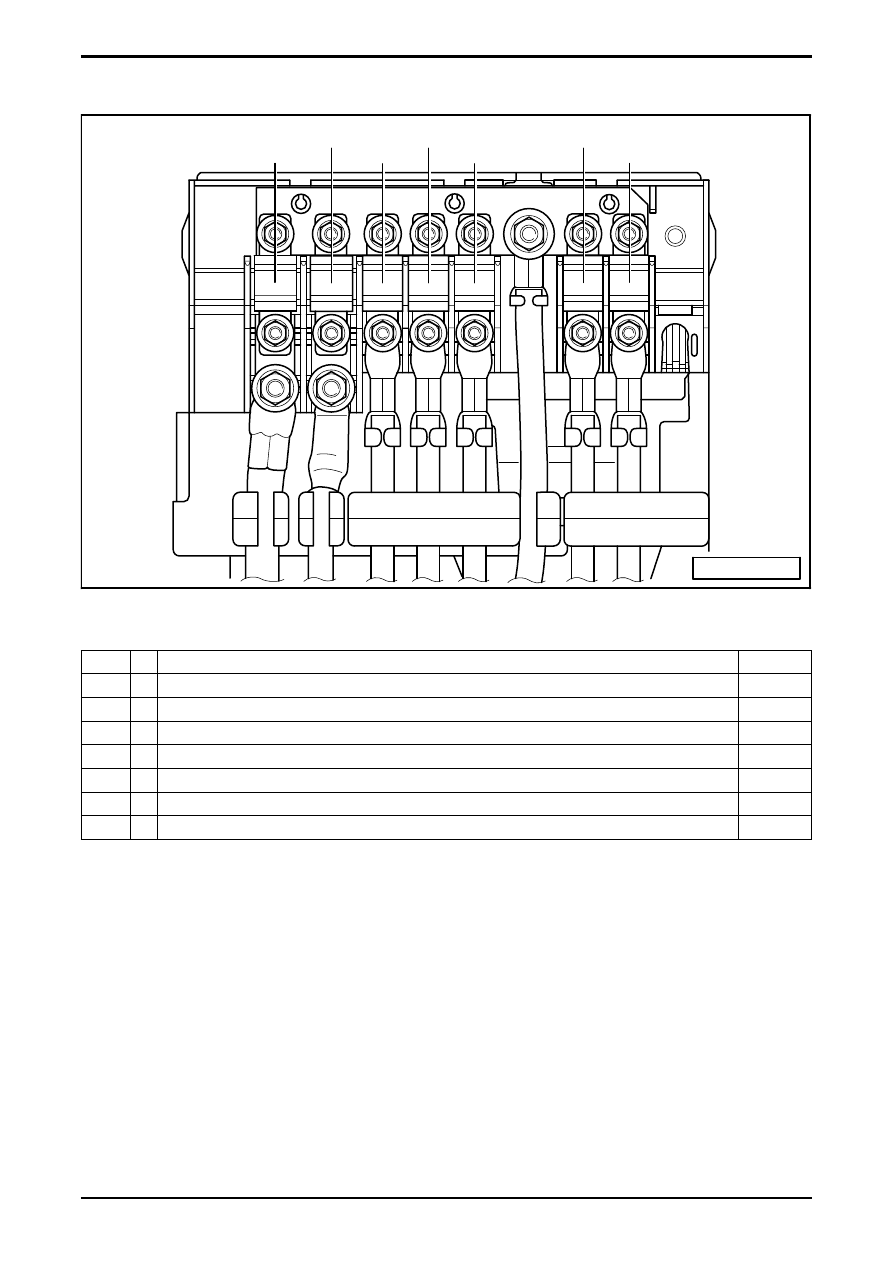

E-Box - Vorderseite (gilt nicht für 2,0 l/147 kW) 05.06

ä

SA1

-

Drehstromgenerator 90A / 110A

150 A

-

Drehstromgenerator 140A

200 A

SA2

-

Elektromechanische Servolenkung

80 A

SA3

-

Kühlerlüfter

50 A

SA4

-

nicht belegt

SA5

-

Spannungsversorgung des Innenraumes

80 A

SA6

-

Zusatzheizung (PTC)

100 A

SA7

-

nicht belegt

Nr.1/6

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

S97-4857

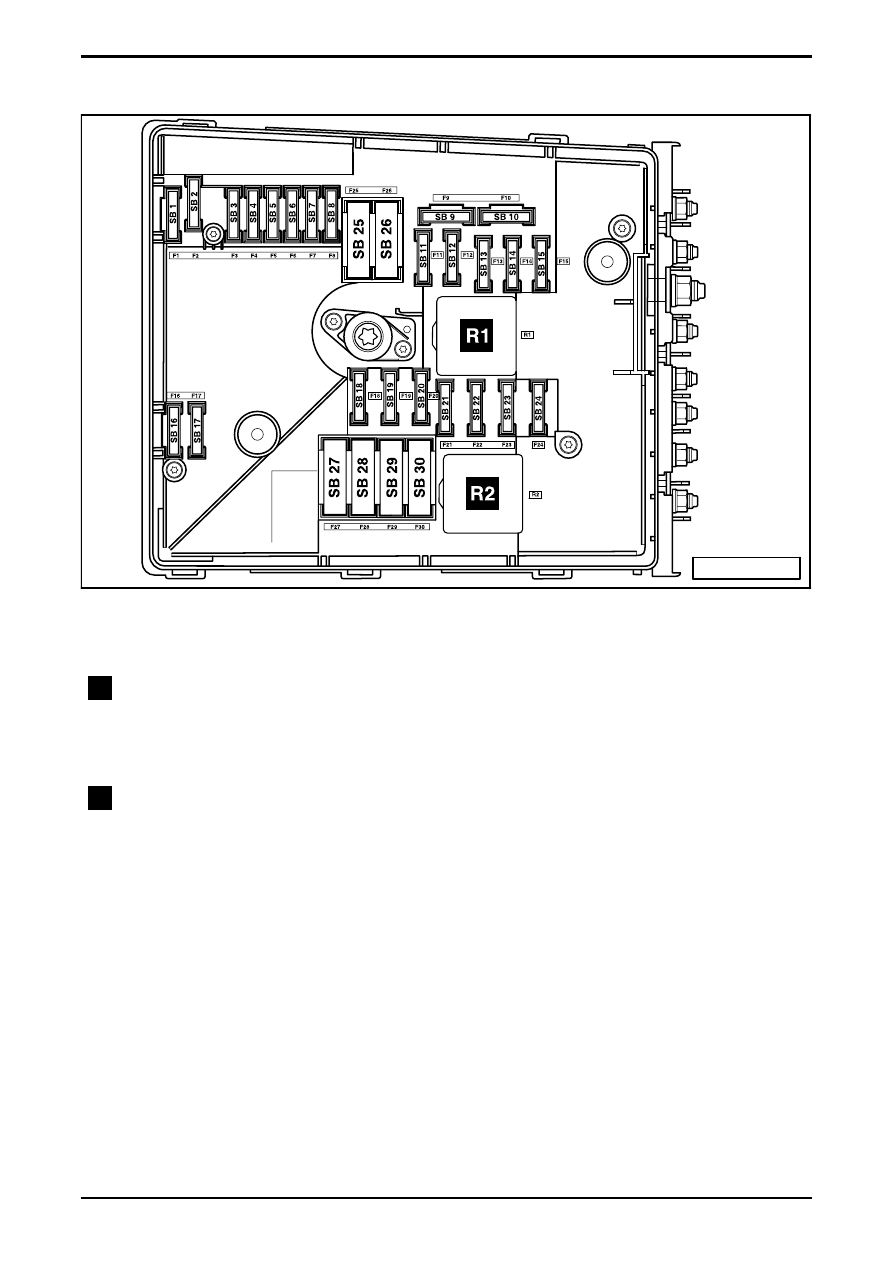

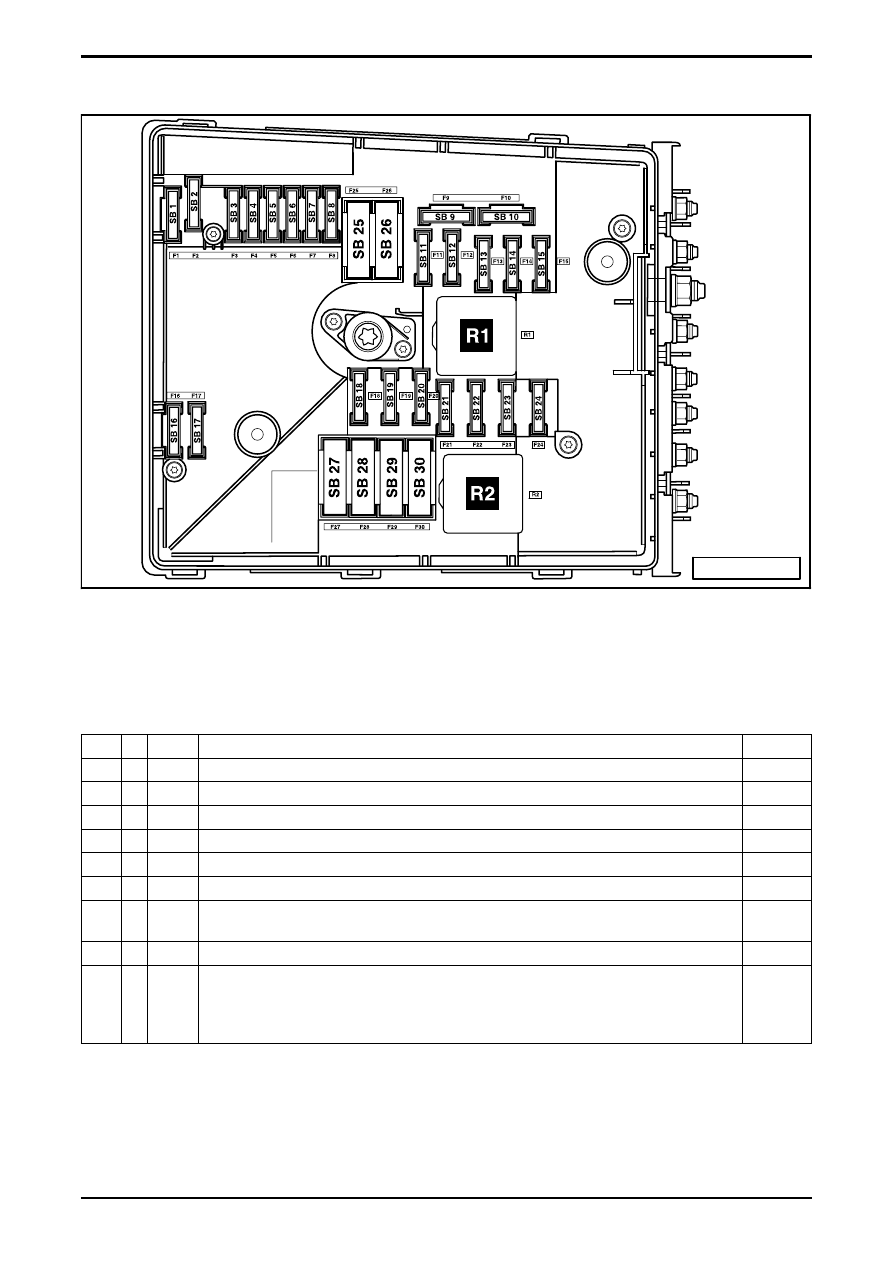

E-Box (gilt nicht für 2,0 l/147 kW) 05.06

ä

Relaisplatzbelegung



R1

 -

Stromversorgungsrelais

für

Simos



-

Stromversorgungsrelais

für

Motronic



-

Hauptrelais

für

Elektroantrieb



-

Relais

für

Dieseldirekteinspritzanlage



R2

 -

Relais

für

Sekundärluftpumpe



-

Steckbrücke

OCTAVIA II

 Einbauorte

Nr.1/7

Ausgabe 11.06
S00.5725.00.00

E-Box (gilt nicht für 2,0 l/147 kW) 05.06

ä

Die Absicherung für die nicht aufgeführten Mehrausstattungen sind den entsprechenden Stromlaufplänen zu
entnehmen.

Sicherungsbelegung

F1

-

SB1

nicht belegt

F2

-

SB2

Steuergerät für Lenksäulenelektronik

5 A

F3

-

SB3

Steuergerät für Bordnetz

5 A

F4

-

SB4

Steuergerät für ABS mit ASR / ABS mit EDS und ASR/ ESP

30 A

F5

-

SB5

Mechatronik für Direktschaltgetriebe

15 A

F6

-

SB6

Schalttafeleinsatz

5 A

F7

-

SB7

nicht belegt

F8

-
-

SB8

Radio
Radio-Navigationssystem

15 A
15 A

F9

-

SB9

Steuergerät für Bedienungselektronik des Handys (Interface-Box)

5 A

F10

-

-
-

SB10

Motorsteuergerät, Motorelektronik, (bei Benzinmotoren, gilt nicht für
Motorkennbuchstaben BUD)
Motorsteuergerät, Motorelektronik, (bei Motorkennbuchstaben BUD)
Relais für Dieseldirekteinspritzanlage (bei Dieselmotoren)

5 A

10 A

5 A

S97-4857

Nr.1/8

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

F11

-

SB11

Steuergerät für Zusatzheizung

20 A

F12

-

SB12

Diagnose-Interface für Datenbus

5 A

F13

-
-

SB13

Motorsteuergerät (bei Benzinmotoren)
Motorsteuergerät (bei Dieselmotoren)

15 A
30 A

F14

-

SB14

Zündanlage (bei Motorkennbuchstaben BUD, BSE, BSF, BLF, BVX, BVY, BVZ)

20 A

F15

-

-
-

SB15

Lambdasonde (bei Motorkennbuchstaben BVX, BVY, BVZ),
Steuergerät für NOx-Sensor (bei Motorkennbuchstaben BVX)
Einspritzventile (bei Motorkennbuchstaben BUD)
Kraftstoffpumpenrelais, Steuergerät für Glühzeitautomatik, (bei Dieselmotoren)

10 A

10 A

5 A

F16

-

SB16

Steuergerät für ABS mit ASR / ABS mit EDS und ASR/ ESP

30 A

F17

-

SB17

Signalhorn

15 A

F18

-

SB18

Verstärker

30 A

F19

-

SB19

Scheibenwischermotor

30 A

F20

-

SB20

nicht belegt

F21

-

-

SB21

Lambdasonde (bei Motorkennbuchstaben BUD, BSE, BSF, BLF, BVX, BVY,
BVZ)
Lambdasonde (bei Motorkennbuchstaben BLS, BMM, BMN)

15 A

10 A

F22

-

SB22

Geber für Kupplungsposition

5 A

F23

-
-
-

SB23

Relais für Sekundärluftpumpe (bei Motorkennbuchstaben BSE)
Motorelektronik (bei Motorkennbuchstaben BLF, BVX, BVY, BVZ)
Motorelektronik (bei Dieselmotoren)

5 A

15 A
10 A

F24

-

SB24

Motorelektronik, Steuergerät für Kühlerlüfter

10 A

F25

-

SB25

Steuergerät für Bordnetz

30 A

F26

-

SB26

Steuergerät für Bordnetz

30 A

F27

-
-

SB27

Sekundärluftpumpe (bei Motorkennbuchstaben BSE)
Steuergerät für Glühzeitautomatik (bei Dieselmotoren)

40 A
50 A

F28

-

SB28

Steuergerät für Bordnetz - Relais für Spannungsversorgung Klemme 15

40 A

F29

-

SB29

Spannungsversorgung des Innenraumes

50 A

F30

-

SB30

Steuergerät für Bordnetz - Entlastungsrelais für X-Kontakt

50 A

Sicherungsfarben

50 A

-  rot

40 A

-  orange

30 A

-  grün

25 A

-  weiß

20 A

-  gelb

15 A

-  blau

10 A

-  rot

7,5 A  -  braun

5 A

-  beige
