Skoda Octavia II: Elektrische Schaltungen - Teil 162

OCTAVIA II

 Einbauorte

Nr.1/1

Ausgabe 11.06
S00.5725.00.00

Sicherungsbelegung, Relaisplatzbelegung

- Sicherungshalter

05.06

ä ........................................................................................................................ 1/2

-  E-Box - Vorderseite (gilt nicht für 2,0 l/147 kW) 05.06

ä ......................................................................... 1/5

-  E-Box (gilt nicht für 2,0 l/147 kW) 05.06

ä .............................................................................................. 1/6

-  E-Box - Vorderseite (gilt für 2,0 l/147 kW) 05.06

ä ..................................................................................  1/9

-  E-Box (gilt für 2,0 l/147 kW) 05.06

ä .....................................................................................................  1/10

- Steuergerät

für

Bordnetz

05.06

ä ..........................................................................................................  1/14

-  Zusatzrelaishalter unter Schalttafel 05.06

ä ..........................................................................................  1/15

Nr.1/2

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

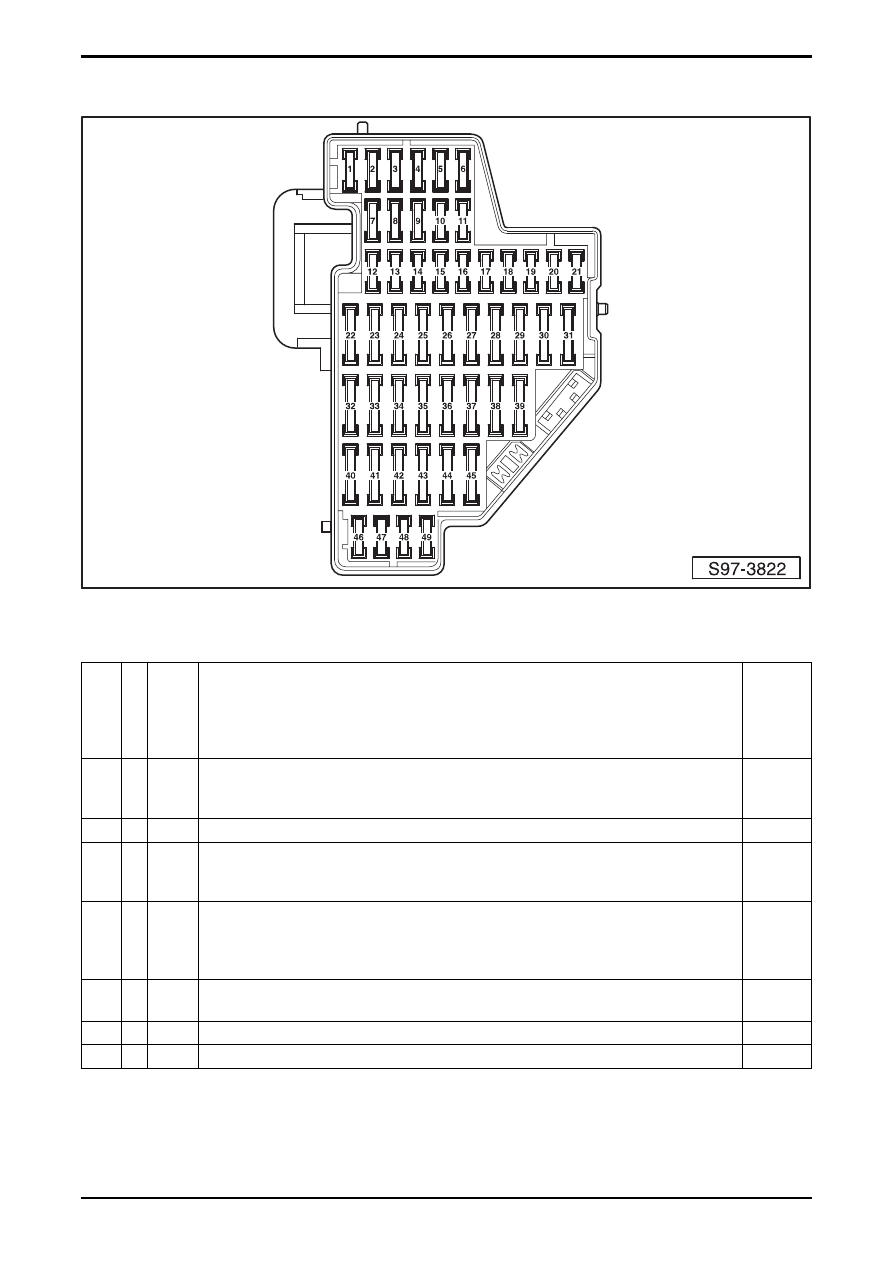

Sicherungshalter 05.06

ä

Die Absicherung für die nicht aufgeführten Mehrausstattungen sind den entsprechenden Stromlaufplänen zu
entnehmen.

1

-

SC1

Spannungsversorgung der Steckverbindung für Diagnoseanschluss,
Motorsteuergerät,
Kraftstoffpumpenrelais (bei Motorkennbuchstaben BUD, BSE, BSF),
Steuergerät für Kraftstoffpumpe (bei Motorkennbuchstaben BLF, BVX, BVY,
BVZ, BWA)

10 A

2

-

SC2

Steuergerät für ABS mit ASR / ABS mit EDS und ASR/ ESP, Taster
für ASR/ ESP, Taster für Reifendruckkontrolle, Bremslichtschalter,
Bremspedalschalter

5 A

3

-

SC3

Steuergerät für Airbag, Kontrolllampe für Airbag aus - Beifahrerseite

5 A

4

-

SC4

Steuergerät für Heizung, Hochdruckgeber, Steuergerät für Climatronic,
automatisch abblendbarer Innenspiegel, Geber für Ölstand/-temperatur,
Rückfahrleuchten, Sitzheizung hinten

5 A

5

-

-

SC5

Steuergerät für Leuchtweitenregelung (nur bei Fahrzeugen mit
Gasentladungslampen)
Stellmotor für Leuchtweitenregelung, Einsteller für Leuchtweitenregelung,
(gilt nicht für Fahrzeuge mit Gasentladungslampen)

5A

5A

6

-

SC6

Schalttafeleinsatz, Diagnose-Interface für Datenbus, automatisches Getriebe,
Steuergerät für elektromechanische Servolenkung

5 A

7

-

SC7

Telefonvorbereitung 1

5 A

8

-

SC8

Steuergerät für Anhängererkennung

5 A

OCTAVIA II

 Einbauorte

Nr.1/3

Ausgabe 11.06
S00.5725.00.00

9

-

SC9

nicht belegt

10

-

SC10

nicht belegt

11

-

SC11

Steuergerät für Einparkhilfe

5 A

12

-

SC12

Türsteuergerät für Fahrer- und Beifahrerseite - Zentralverriegelung

10 A

13

-

SC13

Lichtschalter, Spannungsversorgung der Steckverbindung für
Diagnoseanschluss, Sensor für Regen- und Lichterkennung

10 A

14

-

SC14

Automatisches Getriebe

5 A

15

-

SC15

Steuergerät für Bordnetz - Relais für Spannungsversorgung Klemme 30 -
Innenleuchte, Handschuhfachleuchte, Kofferraumleuchte

7,5 A

16

-

SC16

Steuergerät für Heizung, Steuergerät für Klimaanlage, Steuergerät für
Climatronic

10 A

17

-

SC17

nicht belegt

18

-

SC18

Steuergerät für Einparkhilfe

5 A

19

-

SC19

nicht belegt

20

-

SC20

Steuergerät für ABS mit EDS und ASR/ ESP

5 A

21

-

SC21

nicht belegt

22

-

SC22

Steuergerät für Frischluftgebläse (nur für Climatronic)

40 A

23

-

SC23

Türsteuergerät für Fahrer- und Beifahrerseite - Fensterheber

30 A

24

-

SC24

Steckdose vorn

25 A

25

-
-

SC25

beheizbare Heckscheibe
beheizbare Heckscheibe, Stand- und Zusatzheizung (gilt nicht für Fahrzeuge
mit Climatronic)

25 A
30 A

26

-

SC26

Steckdose im Kofferraum

20 A

27

-

-
-

SC27

Steuergerät für Kraftstoffpumpe (bei Motorkennbuchstaben BLF, BVX, BVY,
BVZ, BWA)
Relais für Kraftstoffvorlauf (bei Motorkennbuchstaben BUD, BSE, BSF)
Kraftstoffpumpenrelais (bei Dieselmotoren, bei Motorkennbuchstaben BUD,
BSE, BSF)

15 A

15 A
15 A

28

-

SC28

nicht belegt

29

-

SC29

Heizwiderstand für Kurbelgehäuseentlüftung,
Luftmassenmesser (bei Dieselmotoren, bei 2,0 l/147 kW)

10 A

30

-

SC30

nicht belegt

31

-
-

SC31

Steuergerät für Allradantrieb
Unterdruckpumpe für Bremse

5 A

20 A

32

-

SC32

Türsteuergerät hinten links und hinten rechts - Fensterheber

30 A

33

-

SC33

Steuergerät für Schiebedachverstellung

25 A

34

-

SC34

Zentralsteuergerät für Komfortelektrik, Türsteuergerät hinten links und hinten
rechts - Fensterheber

20 A

35

-

SC35

Sensor für Innenraumüberwachung, Alarmhorn

5 A

36

-

SC36

Relais für Scheinwerferwaschanlage

20 A

37

-

SC37

Steuergerät für beheizbare Vordersitze

30 A

38

-

SC38

Steuergerät für beheizbare Rücksitze

30 A

39

-

SC39

Automatisches Getriebe

20 A

40

-

SC40

Frischluftgebläse (nur für Heizung und Climatic)

40 A

Nr.1/4

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

Sicherungsfarben

40 A

-  orange

30 A

-  grün

25 A

-  weiß

20 A

-  gelb

15 A

-  blau

10 A

-  rot

7,5 A  -  braun

5 A

-  beige

41

-

SC41

Motor für Heckscheibenwischer

15 A

42

-

SC42

Steuergerät für Bordnetz - Relais für Scheibenwaschpumpe

15 A

43

-

SC43

Steuergerät für Anhängererkennung

15 A

44

-

SC44

Steuergerät für Anhängererkennung

20 A

45

-

SC45

Steuergerät für Anhängererkennung

15 A

46

-

SC46

beheizbare Waschdüsen, Einsteller für beheizbaren Sitz

5 A

47

-

SC47

Relais für Standheizbetrieb (gilt nicht für Fahrzeuge mit Climatronic)

5 A

48

-

SC48

nicht belegt

49

-

SC49

Lichtschalter

5 A
