Skoda Octavia II: Elektrische Schaltungen - Teil 155

Nr.66/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

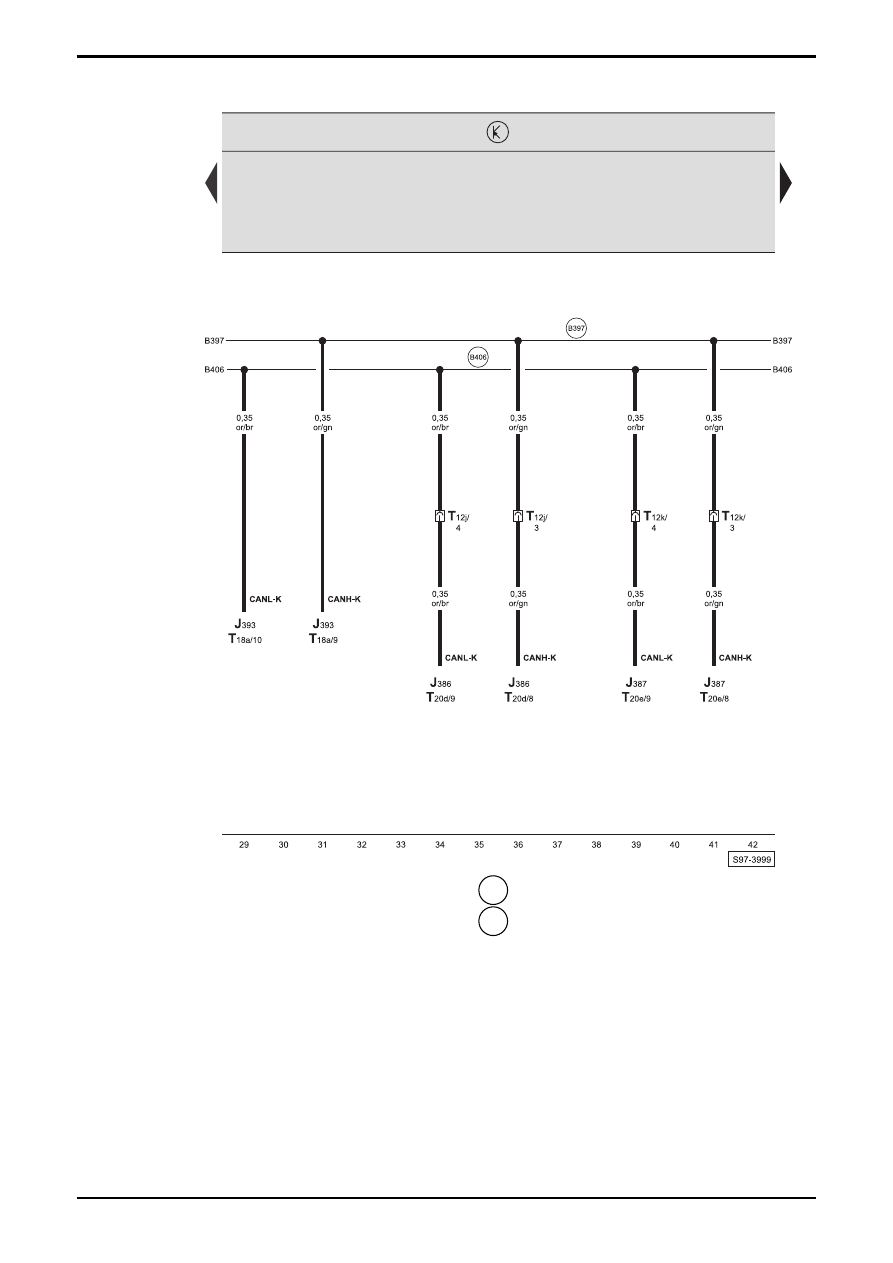

Anschluß für: Zentralsteuergerät für Komfortelektrik, Türsteuergerät - Fahrerseite, Türsteuergerät - Beifahrerseite

J386 - Türsteuergerät

Fahrerseite

J387 - Türsteuergerät

Beifahrerseite

J393  -  Zentralsteuergerät für Komfortelektrik, hinter

Schalttafel rechts

T12j

-  Steckverbindung, 12-fach, an der A-Säule links

(schwarz)

T12k  -  Steckverbindung, 12-fach, an der A-Säule rechts

(schwarz)

T18a  -  Steckverbindung, 18-fach, am Zentralsteuergerät für

Komfortelektrik (braun)

T20d  -  Steckverbindung, 20-fach, am Türsteuergerät

Fahrerseite

T20e  -  Steckverbindung, 20-fach, am Türsteuergerät

Beifahrerseite

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.66/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

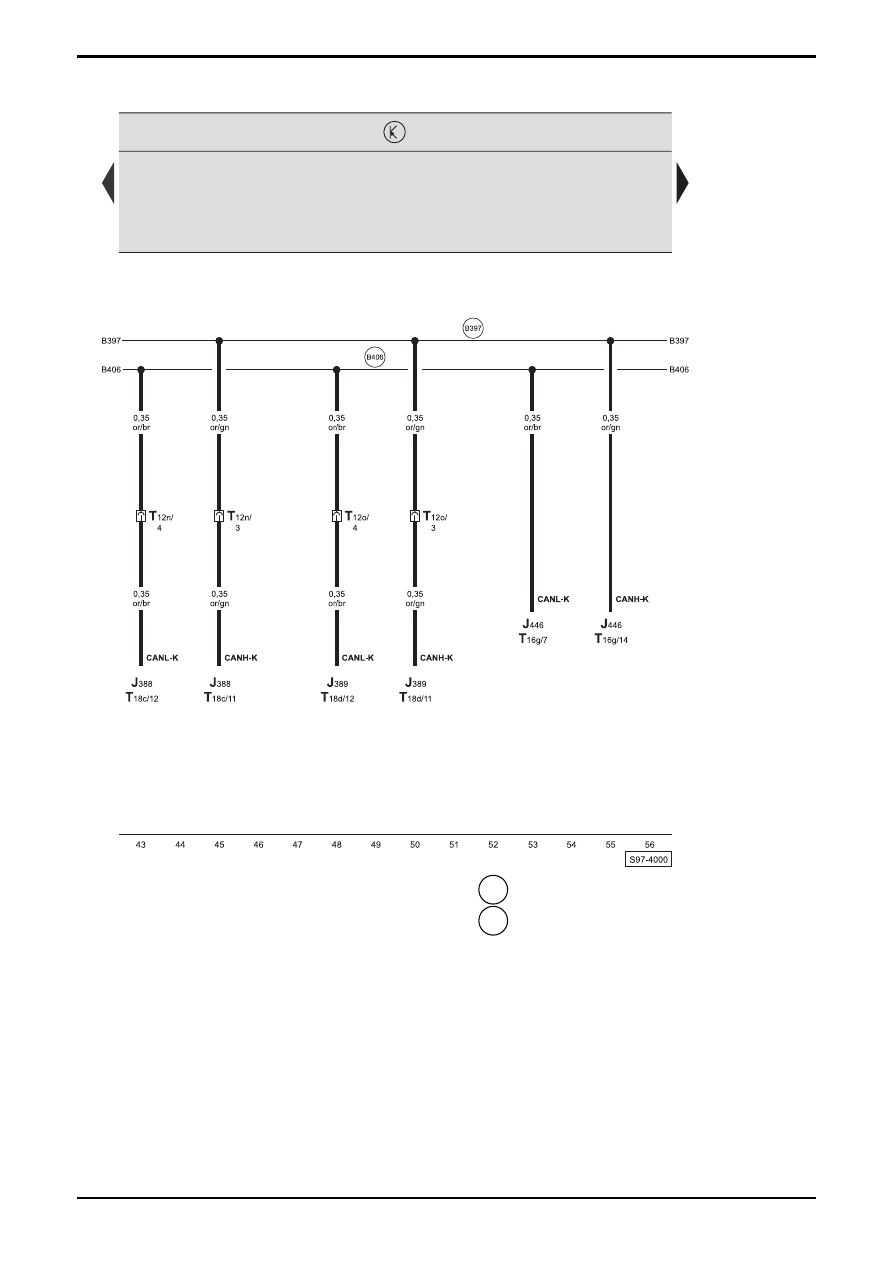

Anschluß für: Türsteuergerät - hinten links, Türsteuergerät - hinten rechts, Steuergerät für Einparkhilfe

J388  -  Türsteuergerät hinten links
J389  -  Türsteuergerät hinten rechts
J446  -  Steuergerät für Einparkhilfe, im Kofferraum links
T12n  -  Steckverbindung, 12-fach, an der B-Säule links

(schwarz)

T12o  -  Steckverbindung, 12-fach, an der B-Säule rechts

(schwarz)

T16g  -  Steckverbindung, 16-fach, am Steuergerät für

Einparkhilfe

T18c  -  Steckverbindung, 18-fach, am Türsteuergerät hinten

links

T18d  -  Steckverbindung, 18-fach, am Türsteuergerät hinten

rechts

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

Nr.66/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

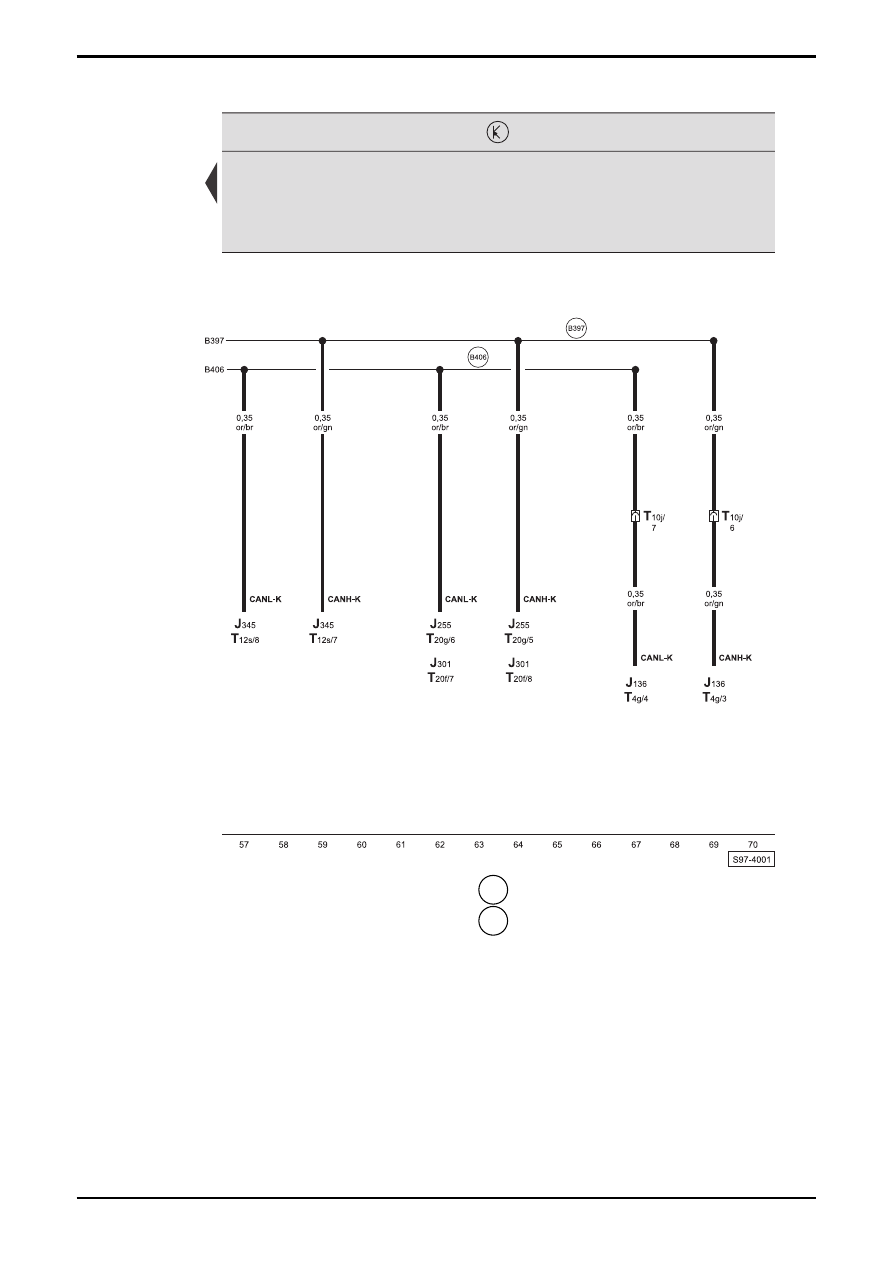

Anschluß für: Steuergerät für Sitzverstellung mit Memory, Steuergerät für Klimaanlage, Steuergerät für Climatronic,
Steuergerät für Anhängererkennung

J136  -  Steuergerät für Sitzverstellung mit Memory, am

Fahrersitz

J255 - Steuergerät

für

Climatronic

J301 - Steuergerät

für

Klimaanlage

J345  -  Steuergerät für Anhängererkennung, im Kofferraum

links

T4g

-  Steckverbindung, 4-fach, am Steuergerät für

Sitzverstellung mit Memory

T10j

-  Steckverbindung, 10-fach, unter dem Fahrersitz

(schwarz)

T12s  -  Steckverbindung, 12-fach, am Steuergerät für

Anhängererkennung

T20f  -  Steckverbindung, 20-fach, am Steuergerät für

Klimaanlage (schwarz)

T20g  -  Steckverbindung, 20-fach, am Steuergerät für

Climatronic (schwarz)

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.67/1

Ausgabe 11.06
S00.5725.00.00

CAN-Bus-Vernetzung - Infotainment, ab Mai 2006
