Skoda Octavia II: Elektrische Schaltungen - Teil 154

Nr.65/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Anschluß für: Steuergerät für automatisches Getriebe, Steuergerät für Wählhebelsensorik

J217  -  Steuergerät für automatisches Getriebe, unter dem

linken Kotflügel vorn

J587 - Steuergerät

für

Wählhebelsensorik

T10u  -  Steckverbindung, 10-fach, am Wählhebel
T52b  -  Steckverbindung, 52-fach, am Steuergerät für

automatisches Getriebe

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.66/1

Ausgabe 11.06
S00.5725.00.00

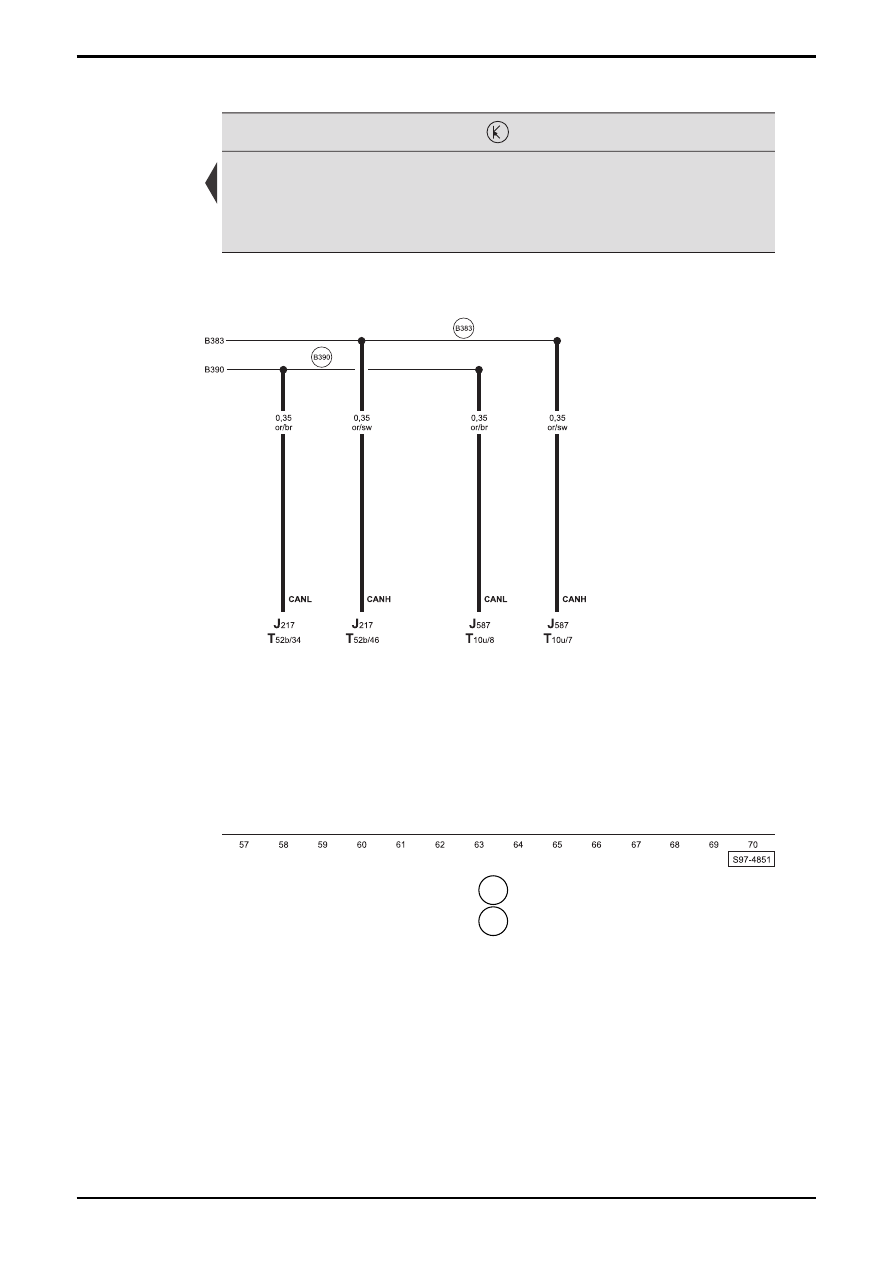

CAN-Bus-Vernetzung - Komfort, ab Mai 2006

Nr.66/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

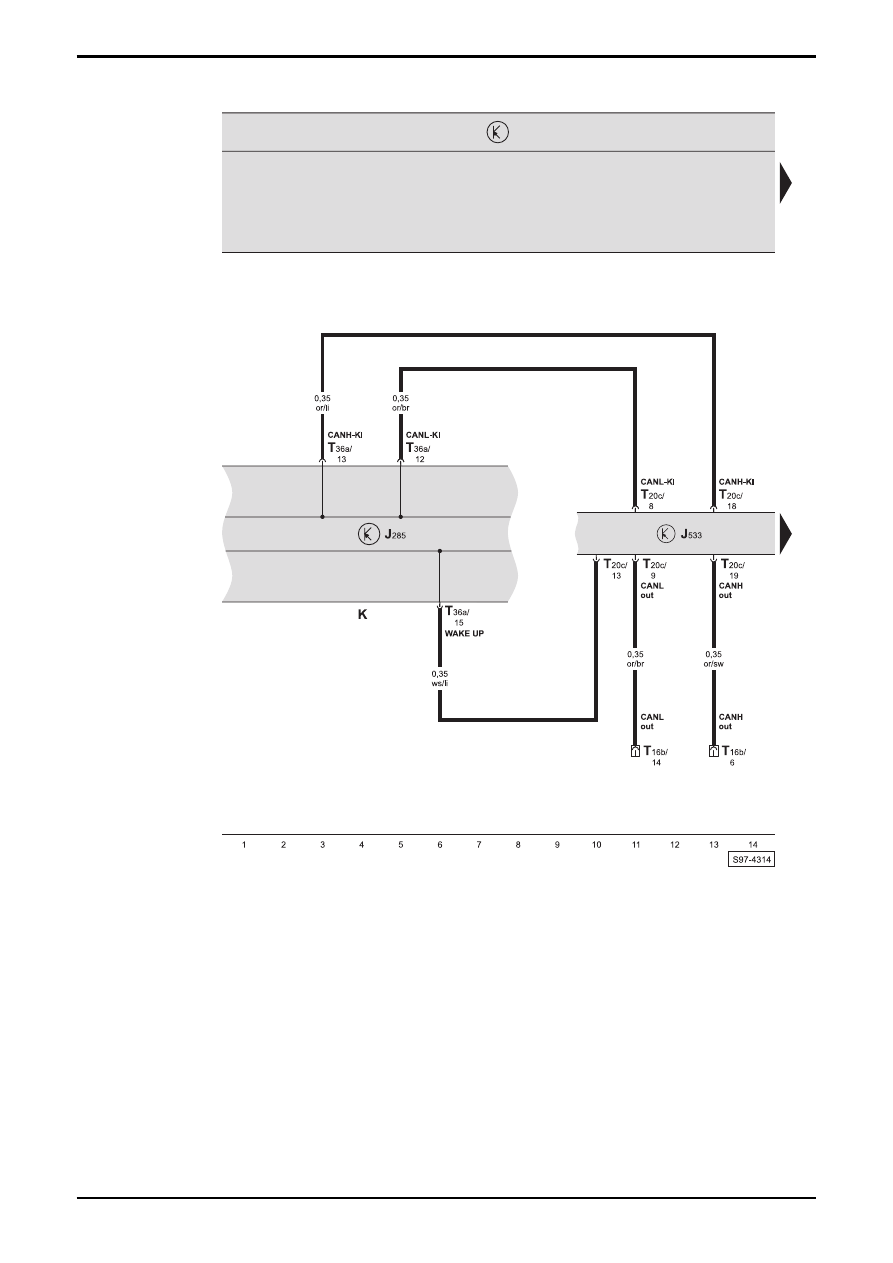

Schalttafeleinsatz, Diagnose-Interface für Datenbus, Steckverbindung für Diagnoseanschluss

J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

T16b  -  Steckverbindung, 16-fach, für Diagnoseanschluss,

unter Schalttafel links

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

OCTAVIA II

 Stromlaufplan

Nr.66/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

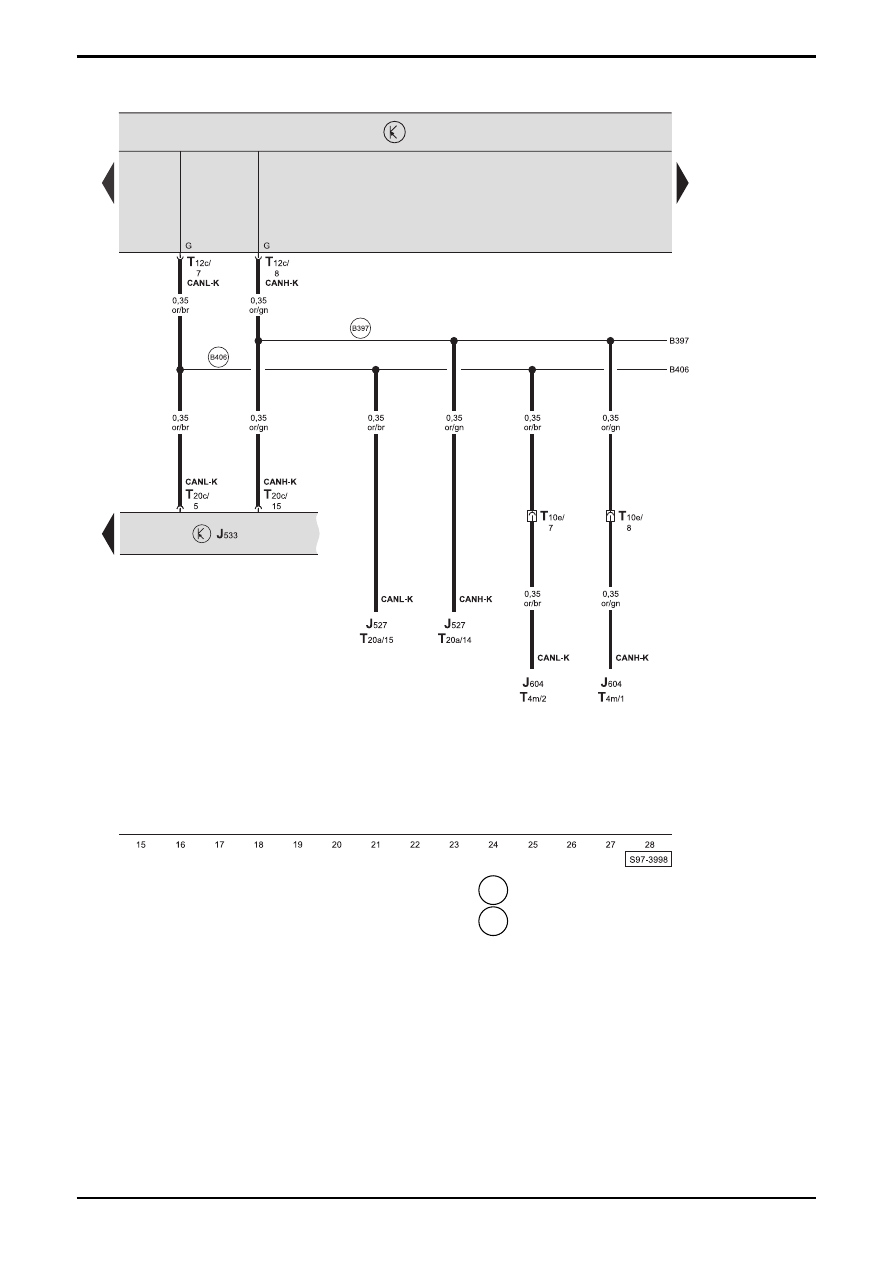

Diagnose-Interface für Datenbus, Anschluß für: Steuergerät für Lenksäulenelektronik, Steuergerät für
Zusatzheizung (PTC)

J527 - Steuergerät

für

Lenksäulenelektronik

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

J604 - Steuergerät

für

Zusatzheizung

(PTC)

T4m  -  Steckverbindung, 4-fach, am Steuergerät für

Zusatzheizung (PTC)

T10e  -  Steckverbindung, 10-fach, hinter Schalttafel rechts
T12c  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum
