Skoda Octavia II: Elektrische Schaltungen - Teil 152

Nr.63/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

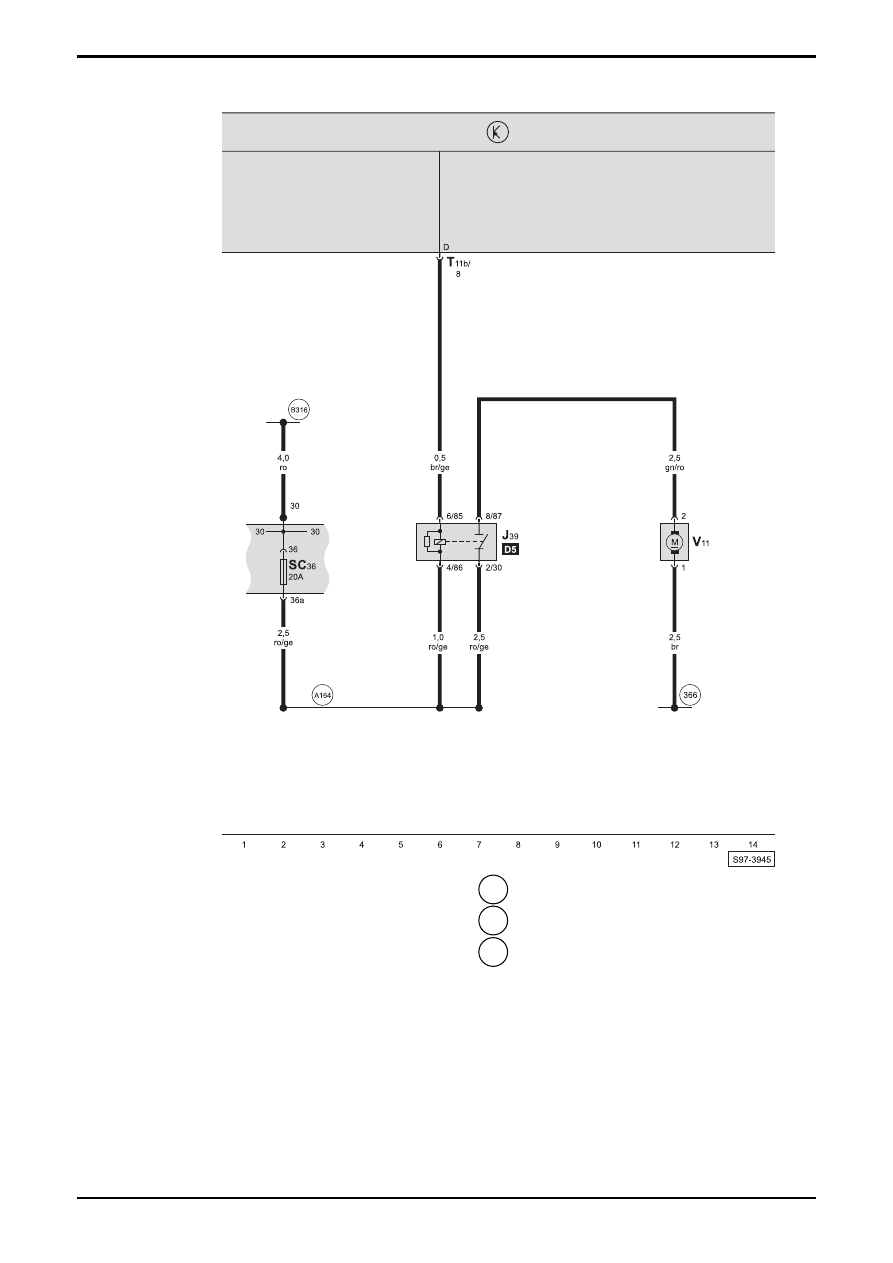

Scheinwerferwaschanlage, Sicherungshalter

J39

-  Relais für Scheinwerferwaschanlage, am

Zusatzrelaishalter unter Schalttafel

SC36  -  Sicherung -36-, im Sicherungshalter
T11b  -  Steckverbindung, 11-fach, am Steuergerät für

Bordnetz (braun)

V11

-  Pumpe für Scheinwerferwaschanlage

  366  -  Masseverbindung -1-, im Leitungsstrang Innenraum

 A164

-  Plusverbindung -2- (30a), im Schalttafelleitungsstrang

 B316

- Plusverbindung -2- (30a), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.64/1

Ausgabe 11.06
S00.5725.00.00

Beheizbare Waschdüsen, ab Mai 2006

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.64/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

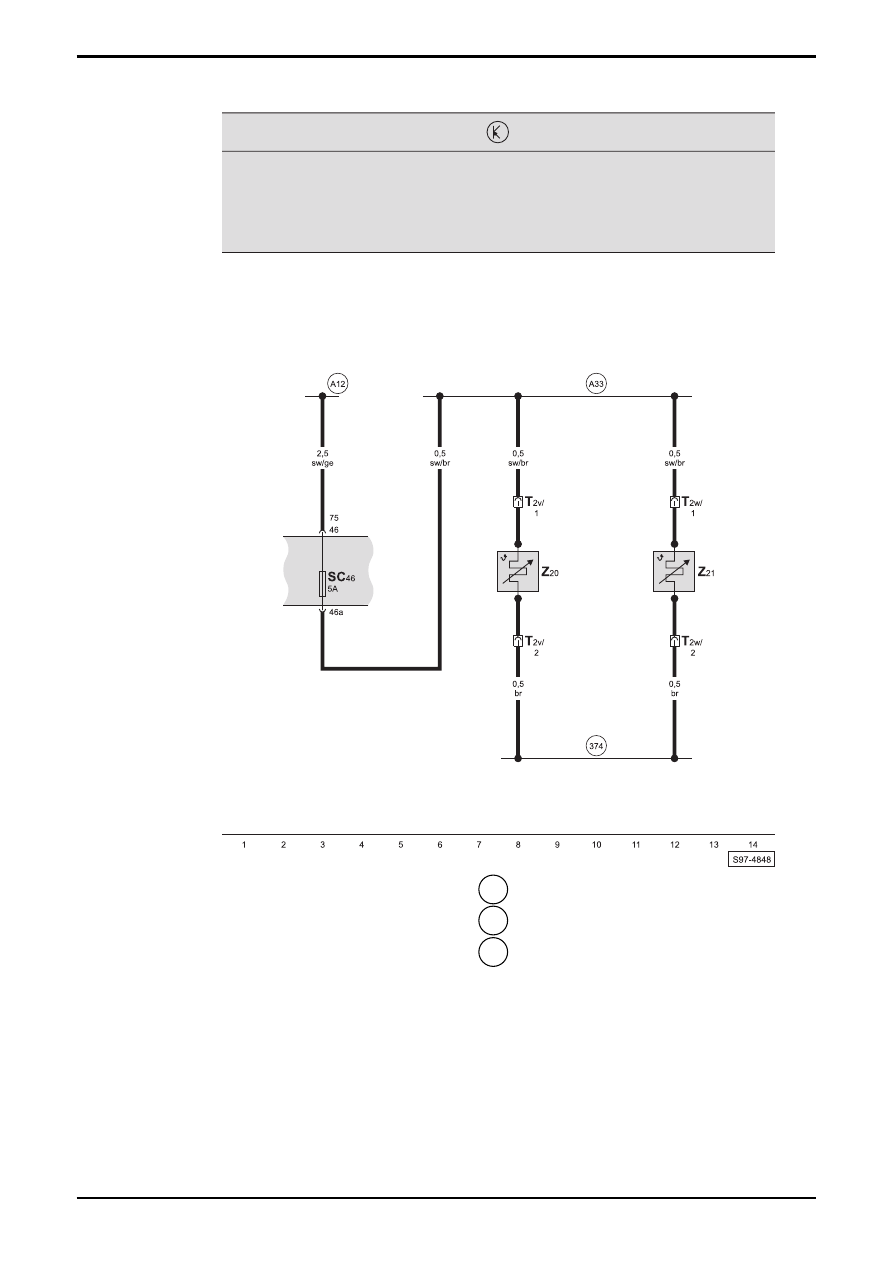

beheizbare Waschdüsen, Sicherungshalter

SC46  -  Sicherung -46-, im Sicherungshalter
T2v

-  Steckverbindung, 2-fach, am Heizwiderstand für

Spritzdüse links

T2w

-  Steckverbindung, 2-fach, am Heizwiderstand für

Spritzdüse rechts

Z20

-  Heizwiderstand für Spritzdüse links

Z21

-  Heizwiderstand für Spritzdüse rechts

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

 A12  -  Plusverbindung -1- (75a), im Schalttafelleitungsstrang

 A33  -  Plusverbindung -2- (75a), im Schalttafelleitungsstrang

OCTAVIA II

 Stromlaufplan

Nr.65/1

Ausgabe 11.06
S00.5725.00.00

CAN-Bus-Vernetzung - Antrieb, ab Mai 2006
