Skoda Octavia II: Elektrische Schaltungen - Teil 150

Nr.61/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

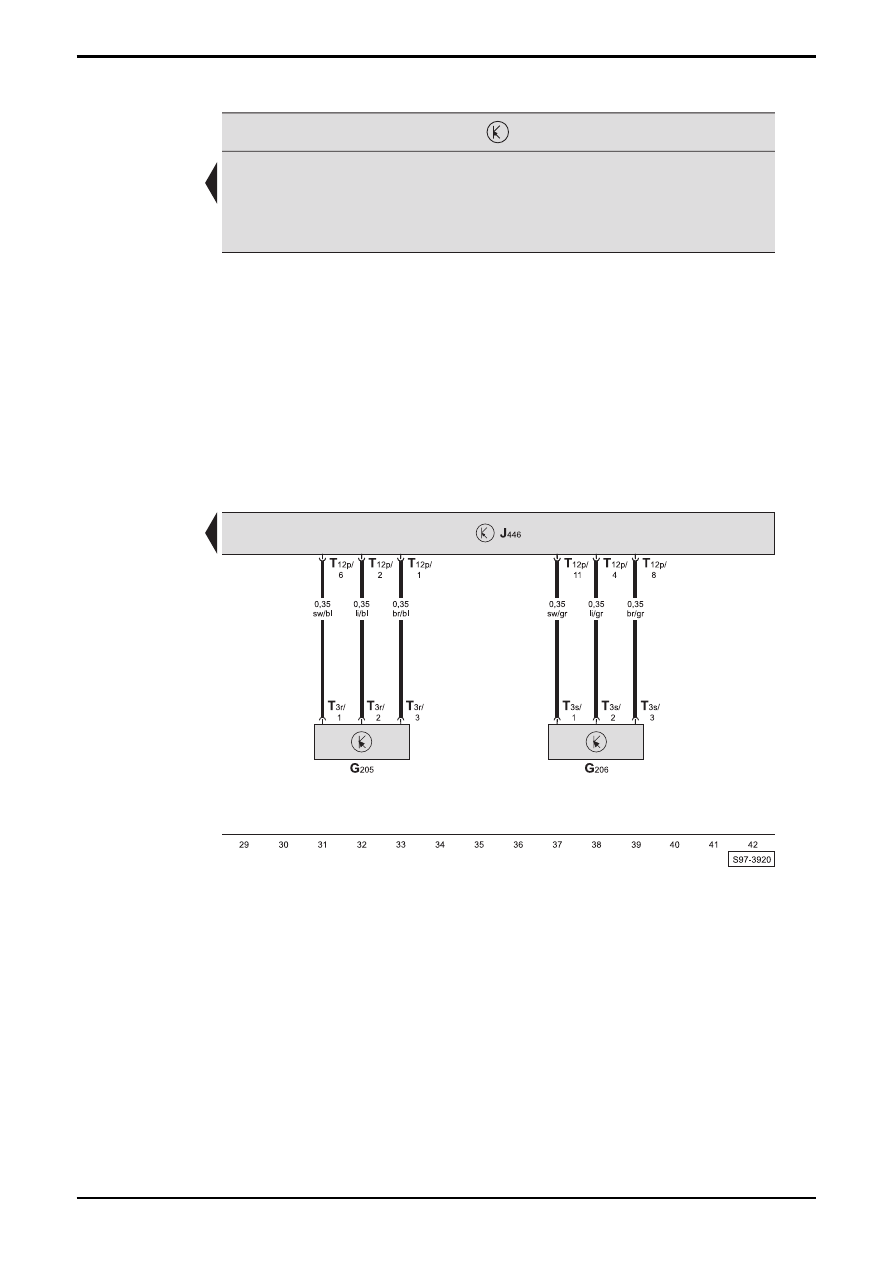

Steuergerät für Einparkhilfe, Geber für Einparkhilfe hinten

G205  -  Geber für Einparkhilfe, hinten rechts, Mitte
G206  -  Geber für Einparkhilfe, hinten rechts
J446  -  Steuergerät für Einparkhilfe, im Kofferraum links
T3r

-  Steckverbindung, 3-fach, am Geber für Einparkhilfe,

hinten rechts, Mitte

T3s

-  Steckverbindung, 3-fach, am Geber für Einparkhilfe,

hinten rechts

T12p  -  Steckverbindung, 12-fach, am Steuergerät für

Einparkhilfe (schwarz)

OCTAVIA II

 Stromlaufplan

Nr.62/1

Ausgabe 11.06
S00.5725.00.00

Einparkhilfe vorn und hinten, ab Mai 2006

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.62/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

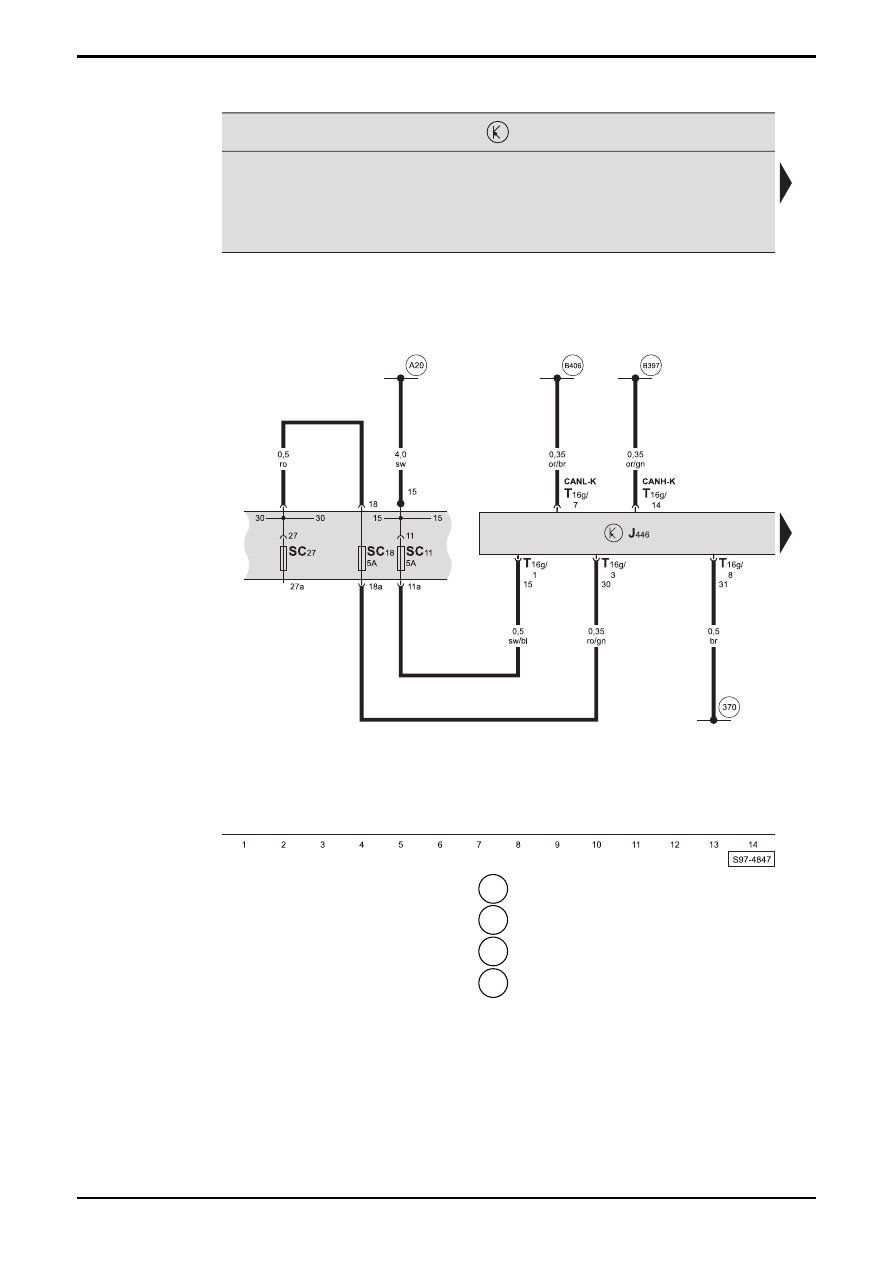

Steuergerät für Einparkhilfe, Sicherungshalter

J446  -  Steuergerät für Einparkhilfe, im Kofferraum links
SC11  -  Sicherung -11-, im Sicherungshalter
SC18  -  Sicherung -18-, im Sicherungshalter
SC27  -  Sicherung -27-, im Sicherungshalter
T16g  -  Steckverbindung, 16-fach, am Steuergerät für

Einparkhilfe

  370  -  Masseverbindung -5-, im Leitungsstrang Innenraum

 A20  -  Plusverbindung -1- (15a), im Schalttafelleitungsstrang

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.62/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

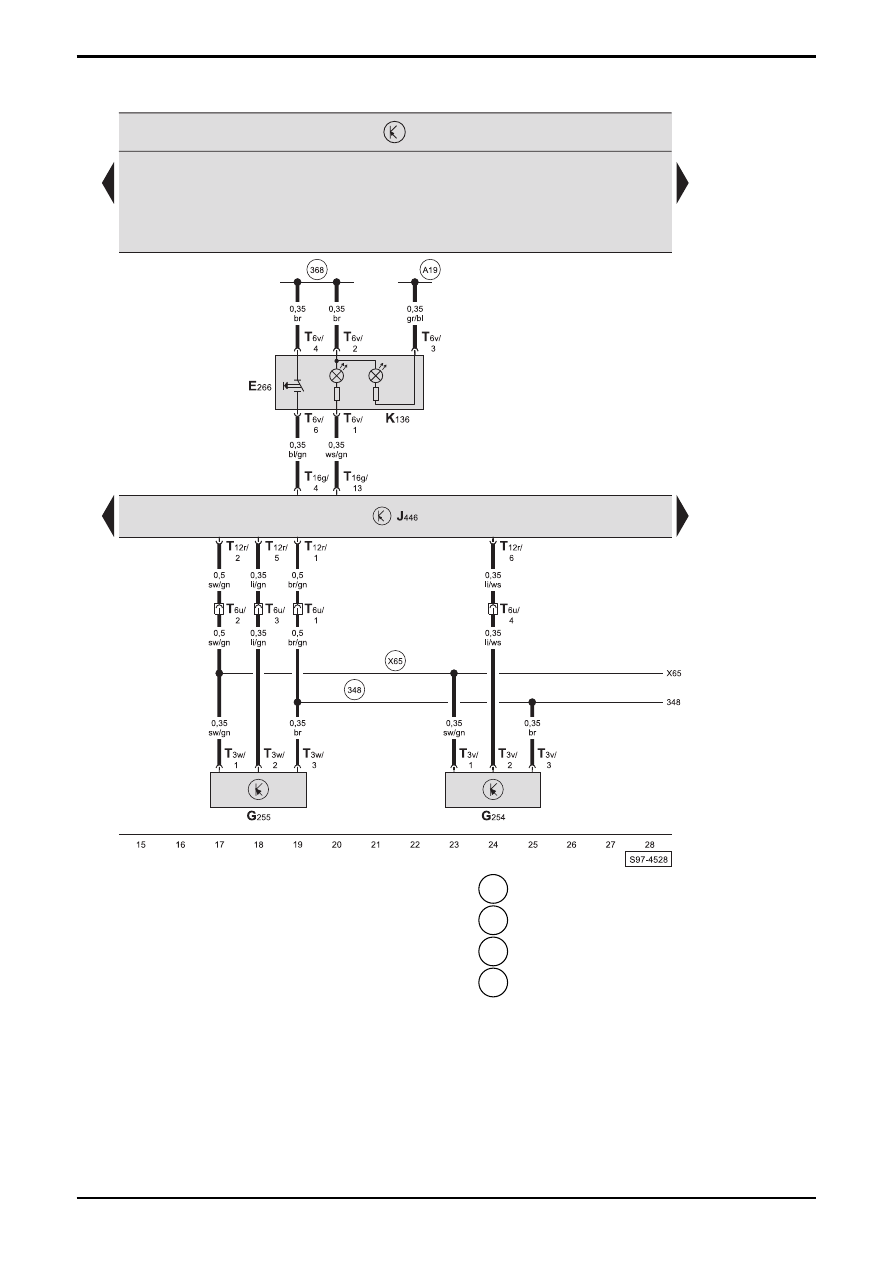

Steuergerät für Einparkhilfe, Taster für Einparkhilfe, Geber für Einparkhilfe vorn

E266 - Taster

für

Einparkhilfe

G254  -  Geber für Einparkhilfe, vorn links, Mitte
G255  -  Geber für Einparkhilfe, vorn links
J446  -  Steuergerät für Einparkhilfe, im Kofferraum links
K136 - Kontrolllampe

für

Einparkhilfe

T3v

-  Steckverbindung, 3-fach, am Geber für Einparkhilfe,

vorn links, Mitte

T3w

-  Steckverbindung, 3-fach, am Geber für Einparkhilfe,

vorn links

T6u

-  Steckverbindung, 6-fach, im Motorraum vorn rechts

(schwarz)

T6v

-  Steckverbindung, 6-fach, am Taster für Einparkhilfe

T12r  -  Steckverbindung, 12-fach, am Steuergerät für

Einparkhilfe (braun)

T16g  -  Steckverbindung, 16-fach, am Steuergerät für

Einparkhilfe

 348  -  Masseverbindung (Einparkhilfe), im Leitungsstrang

Stoßfänger vorn

  368  -  Masseverbindung -3-, im Leitungsstrang Innenraum

 A19  -  Verbindung (58d), im Schalttafelleitungsstrang

 X65  -  Verbindung (Einparkhilfe), im Leitungsstrang

Stoßfänger vorn
