Skoda Octavia II: Elektrische Schaltungen - Teil 149
OCTAVIA II

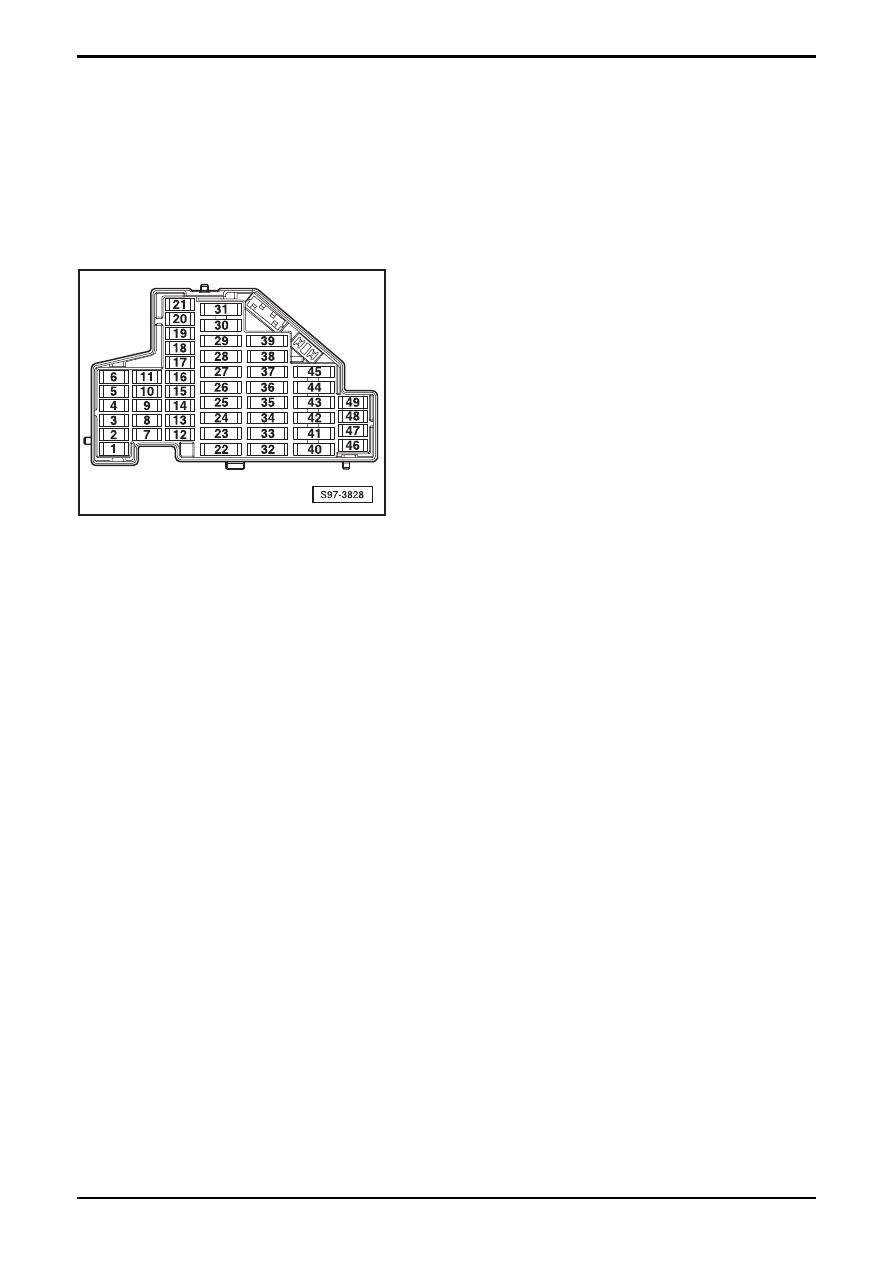

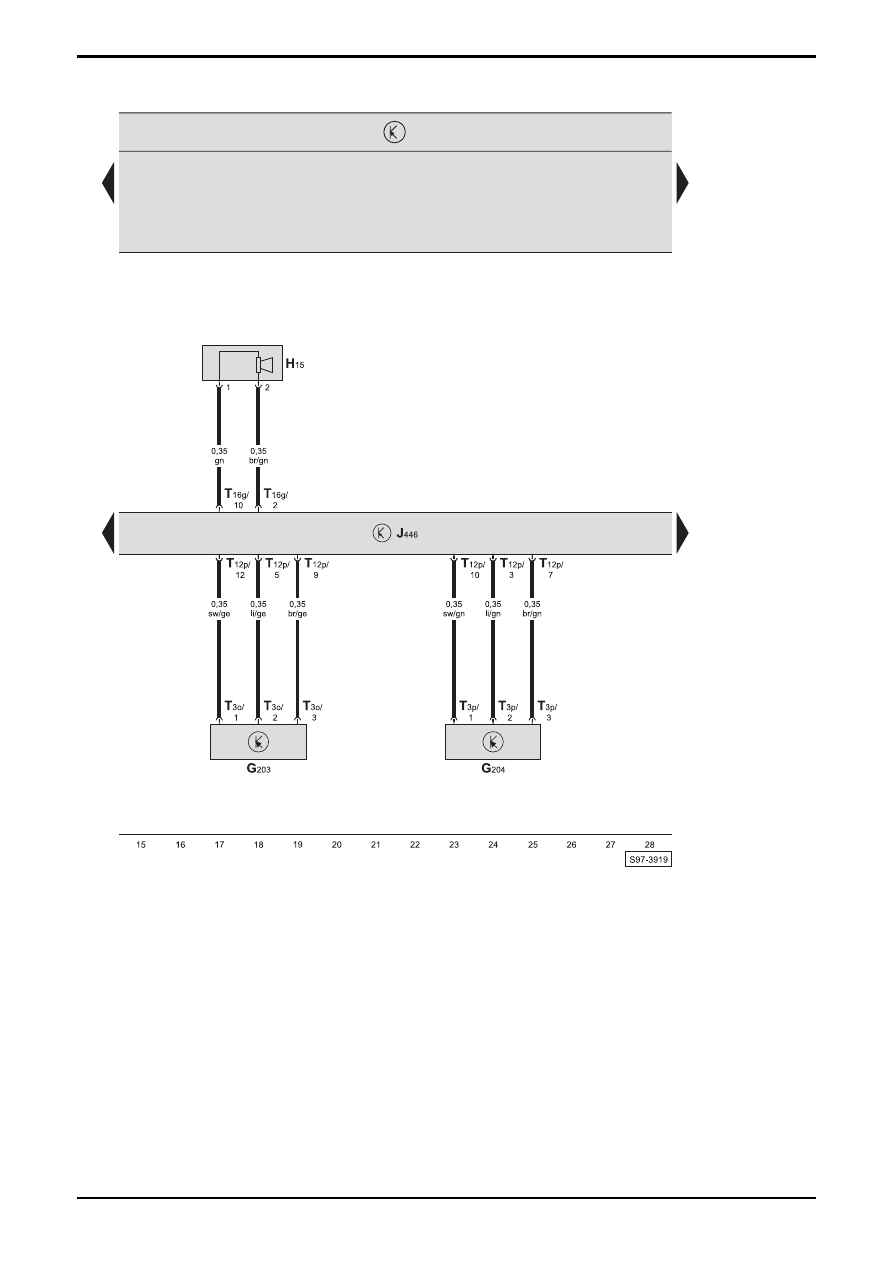

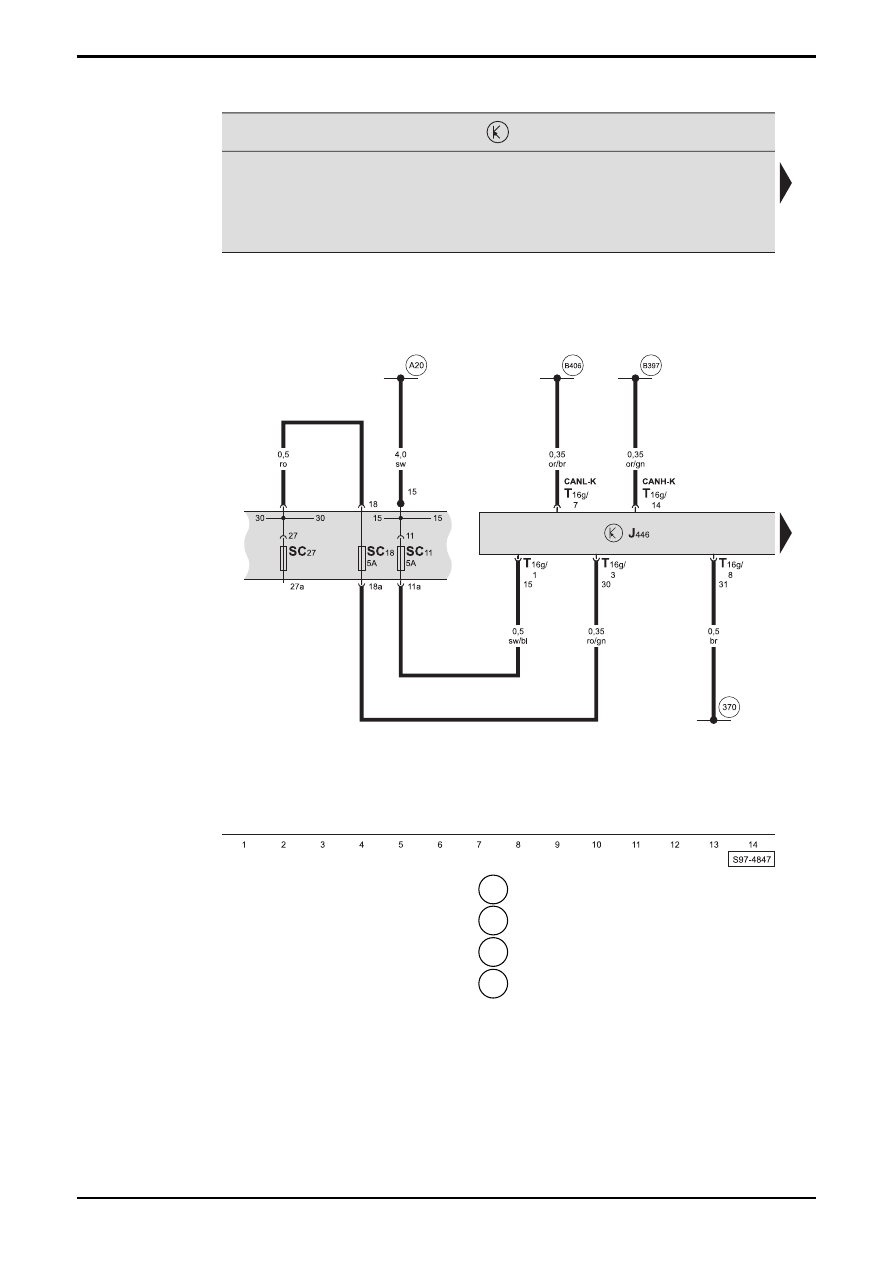

Stromlaufplan
Nr.60/3
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

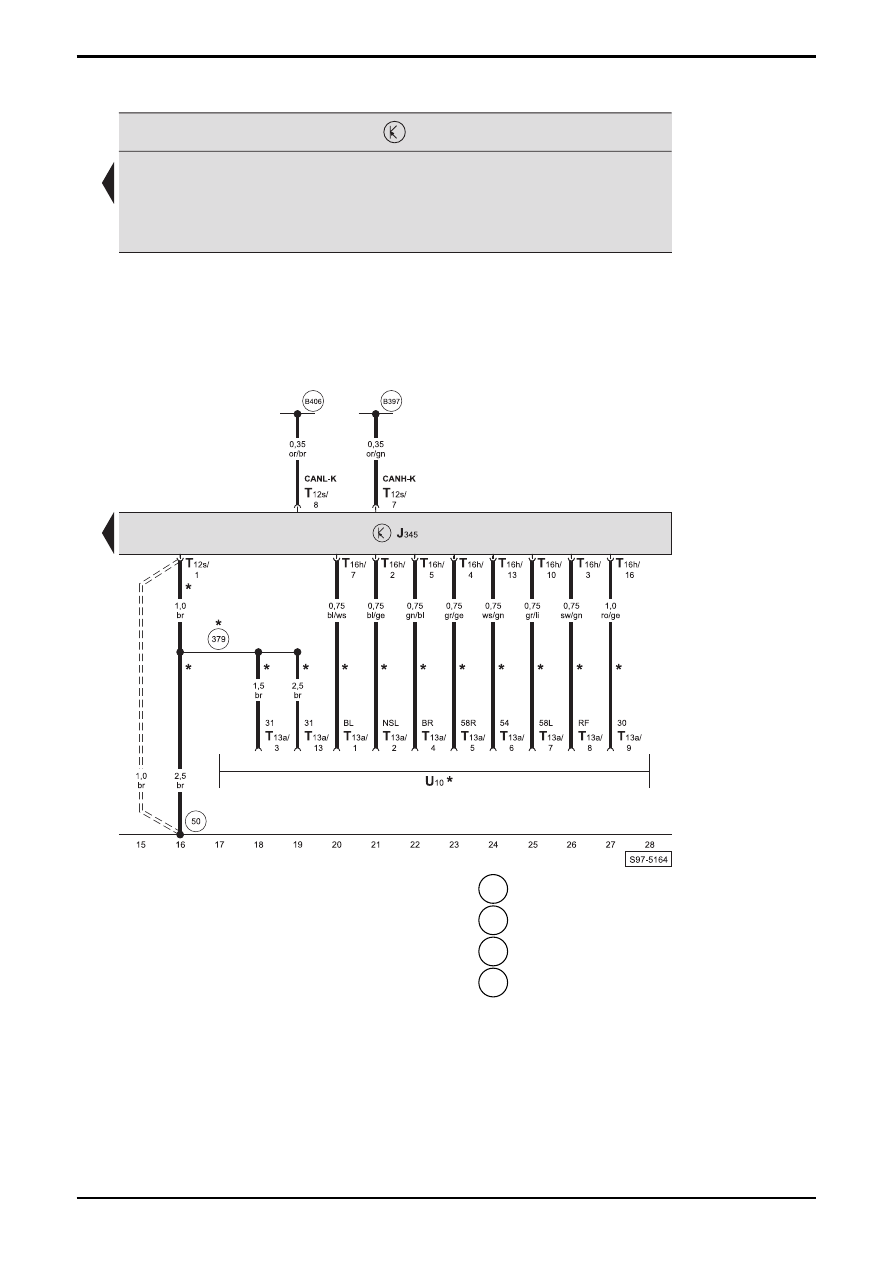

Steuergerät für Anhängererkennung, Steckdose für Anhängerkupplung
J345 - Steuergerät für Anhängererkennung, im Kofferraum
links
T12s - Steckverbindung, 12-fach, am Steuergerät für
Anhängererkennung
T13a - Steckdose,
13-fach
T16h - Steckverbindung, 16-fach, am Steuergerät für
Anhängererkennung
U10 -
Steckdose
für
Anhängerkupplung
50
- Massepunkt, im Kofferraum links
379 - Masseverbindung -14-, im Leitungsstrang Innenraum
B397
- Verbindung -1- (CAN-H, Komfort), im Leitungsstrang
Innenraum
B406
- Verbindung -1- (CAN-L, Komfort), im Leitungsstrang
Innenraum
*
- gilt nicht für Fahrzeuge mit
Anhängerkupplungvorbereitung
= = = - nur bei Fahrzeugen mit
Anhängerkupplungvorbereitung
