Skoda Octavia II: Elektrische Schaltungen - Teil 148

Nr.59/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

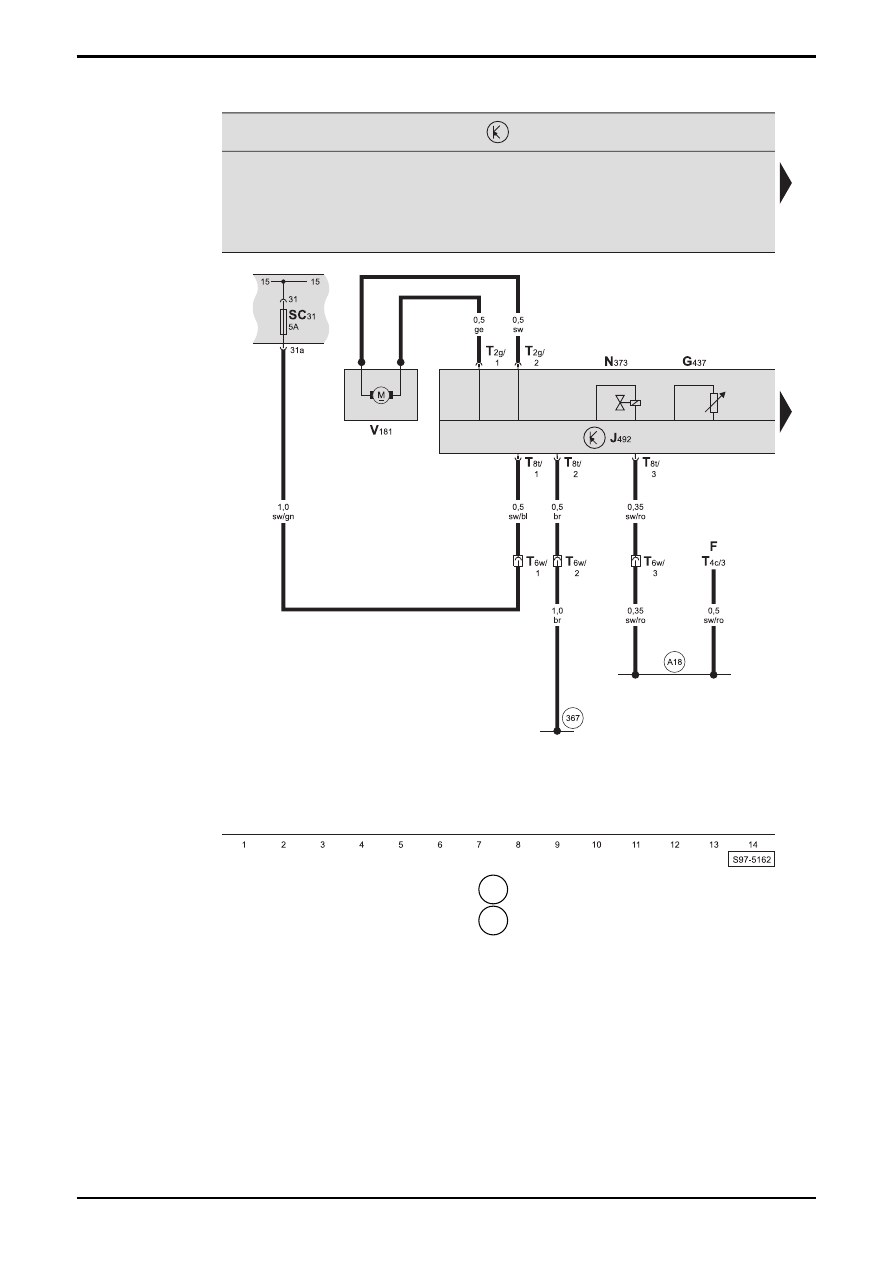

Steuergerät für Allradantrieb, Pumpe für Haldexkupplung, Sicherungshalter

F -

Bremslichtschalter,

am

Hauptbremszylinder

G437 - Öldruck-

und

Öltemperaturgeber

J492 - Steuergerät

für

Allradantrieb

N373  -  Ventil für Steuerung des Öffnungsgrads der Kupplung
SC31  -  Sicherung -31-, im Sicherungshalter
T2g

-  Steckverbindung, 2-fach, am Steuergerät für

Allradantrieb

T4c

-  Steckverbindung, 4-fach, am Bremspedalschalter

T6w

-  Steckverbindung, 6-fach, im Halter am

Kraftstoffvorratsgeber -2-

T8t

-  Steckverbindung, 8-fach, am Steuergerät für

Allradantrieb

V181 - Pumpe

für

Haldexkupplung

  367  -  Masseverbindung -2-, im Leitungsstrang Innenraum

 A18  -  Verbindung (54), im Schalttafelleitungsstrang

OCTAVIA II

 Stromlaufplan

Nr.59/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

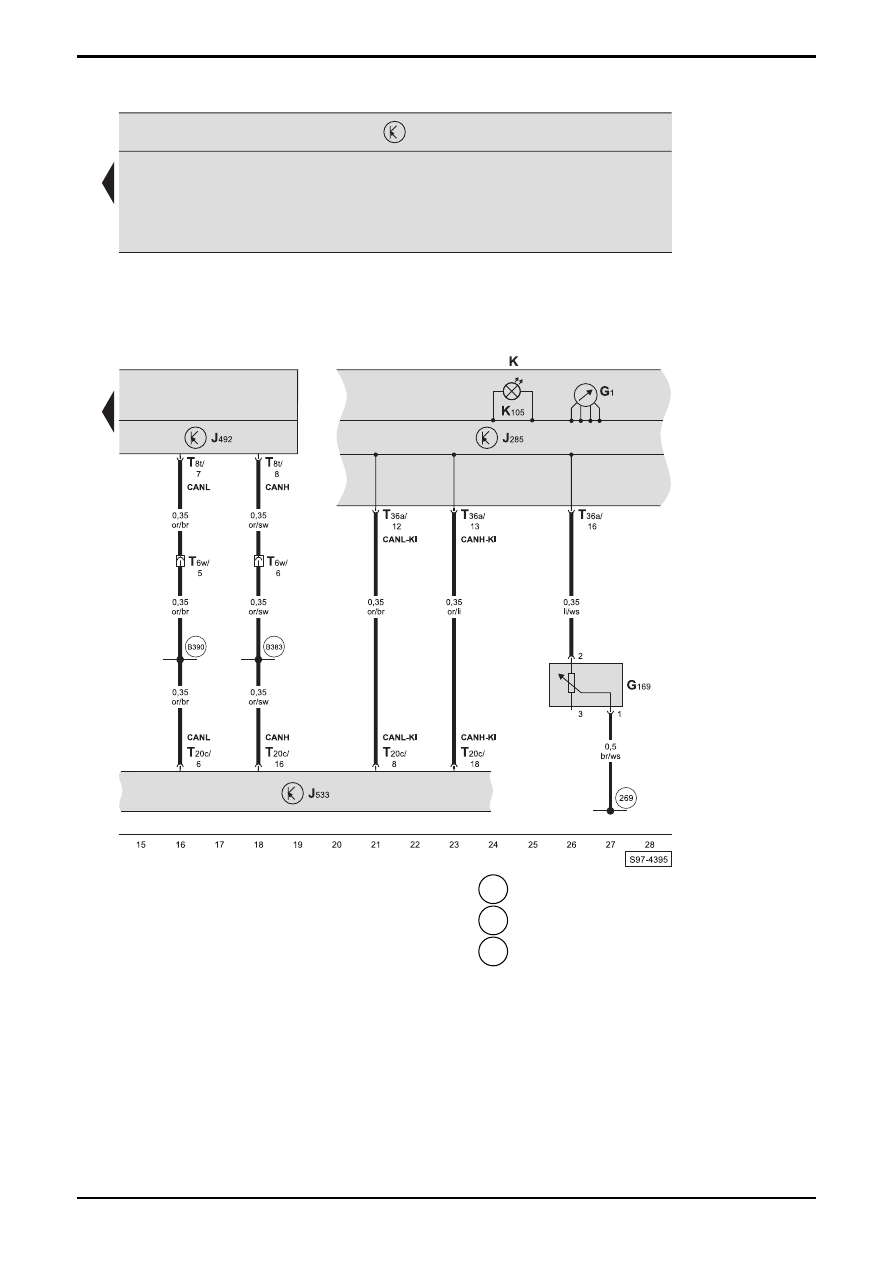

Steuergerät für Allradantrieb, Kraftstoffvorratsgeber -2-, Diagnose-Interface für Datenbus, Schalttafeleinsatz

G1 -

Kraftstoffvorratsanzeige

G169 - Kraftstoffvorratsgeber

-2-

J285  -  Steuergerät im Schalttafeleinsatz
J492 - Steuergerät

für

Allradantrieb

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K105  -  Kontrolllampe für Kraftstoffreserve
T6w

-  Steckverbindung, 6-fach, im Halter am

Kraftstoffvorratsgeber -2-

T8t

-  Steckverbindung, 8-fach, am Steuergerät für

Allradantrieb

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

 269  -  Masseverbindung (Gebermasse) -1-, im

Schalttafelleitungsstrang

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.60/1

Ausgabe 11.06
S00.5725.00.00

Anhängerkupplung,
Anhängerkupplungvorbereitung,
ab Mai 2006

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

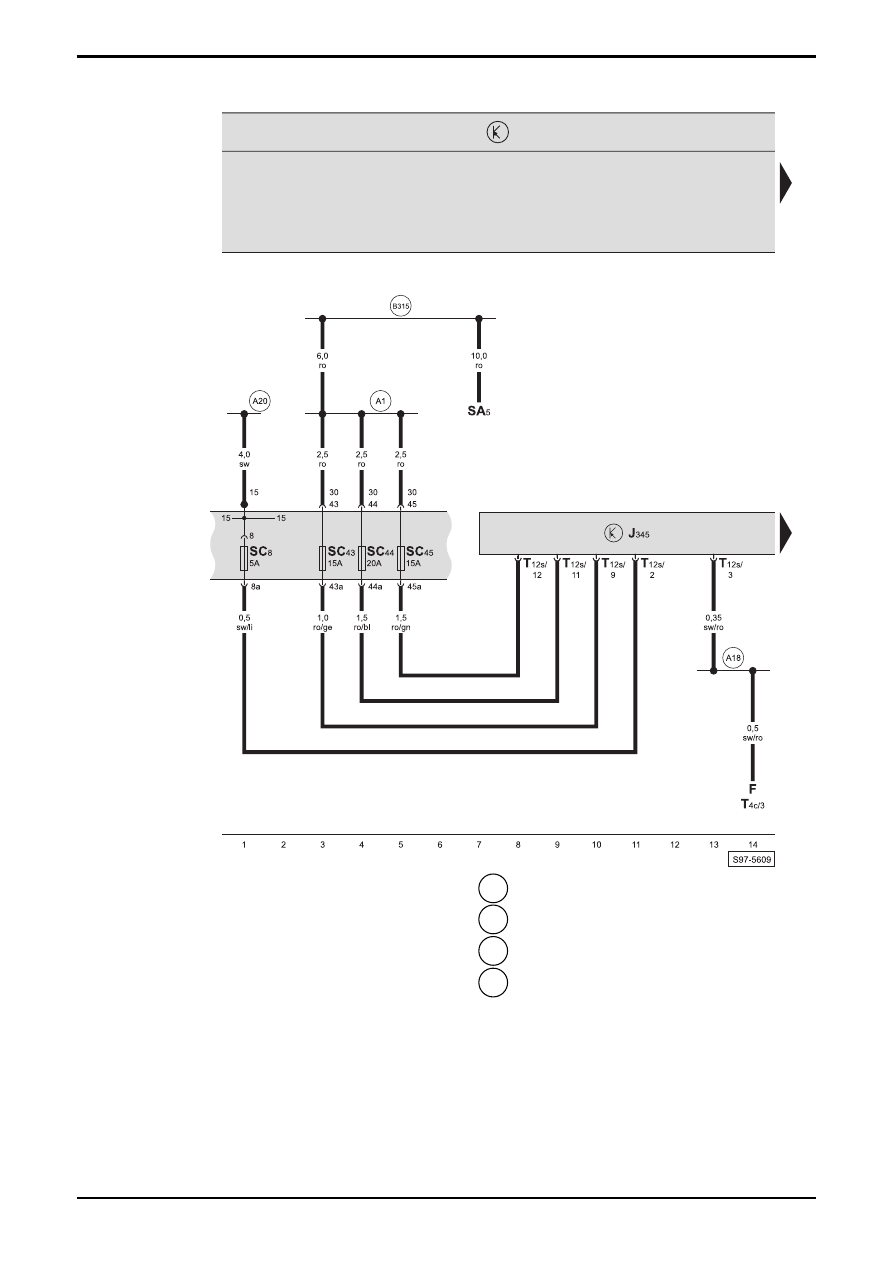

Nr.60/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Steuergerät für Anhängererkennung, Sicherungshalter

F -

Bremslichtschalter,

am

Hauptbremszylinder

J345  -  Steuergerät für Anhängererkennung, im Kofferraum

links

SA5

-  Sicherung -5- (30), in der E-Box

SC8

-  Sicherung -8-, im Sicherungshalter

SC43  -  Sicherung -43-, im Sicherungshalter
SC44  -  Sicherung -44-, im Sicherungshalter
SC45  -  Sicherung -45-, im Sicherungshalter
T4c

-  Steckverbindung, 4-fach, am Bremspedalschalter

T12s  -  Steckverbindung, 12-fach, am Steuergerät für

Anhängererkennung

  A1

-  Plusverbindung (30a), im Schalttafelleitungsstrang

 A18  -  Verbindung (54), im Schalttafelleitungsstrang

 A20  -  Plusverbindung -1- (15a), im Schalttafelleitungsstrang

 B315

- Plusverbindung -1- (30a), im Leitungsstrang

Innenraum
