Skoda Octavia II: Elektrische Schaltungen - Teil 146

OCTAVIA II

 Stromlaufplan

Nr.56/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

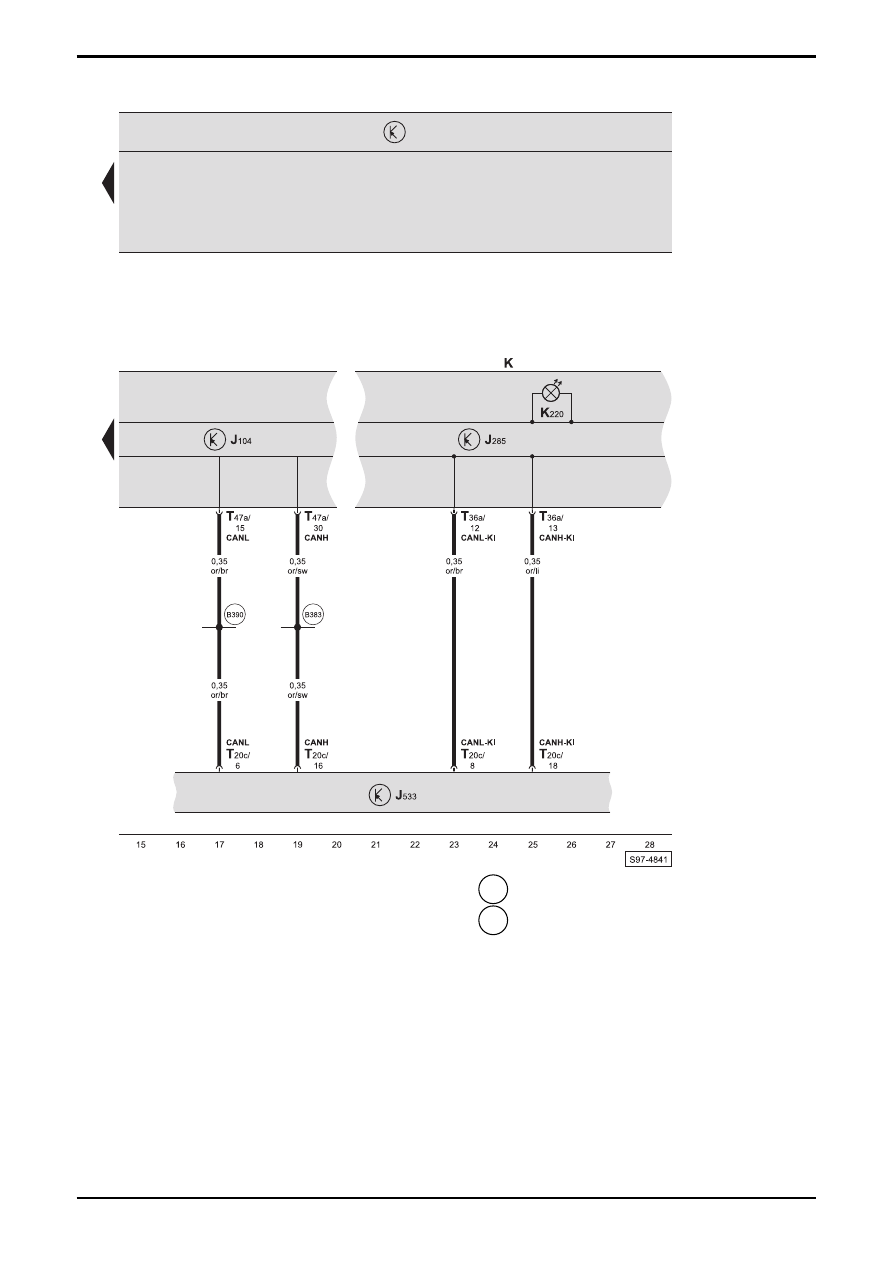

Steuergerät für ABS mit EDS und ASR/ ESP, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K220  -  Kontrolllampe für Reifendruckkontrollanzeige
T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.57/1

Ausgabe 11.06
S00.5725.00.00

Sicherheitsgurt-Warnsystem, ab Mai 2006

 nur für Fahrzeuge mit Fahrerairbag / Fahrer- und Beifahrerairbag

Nr.57/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

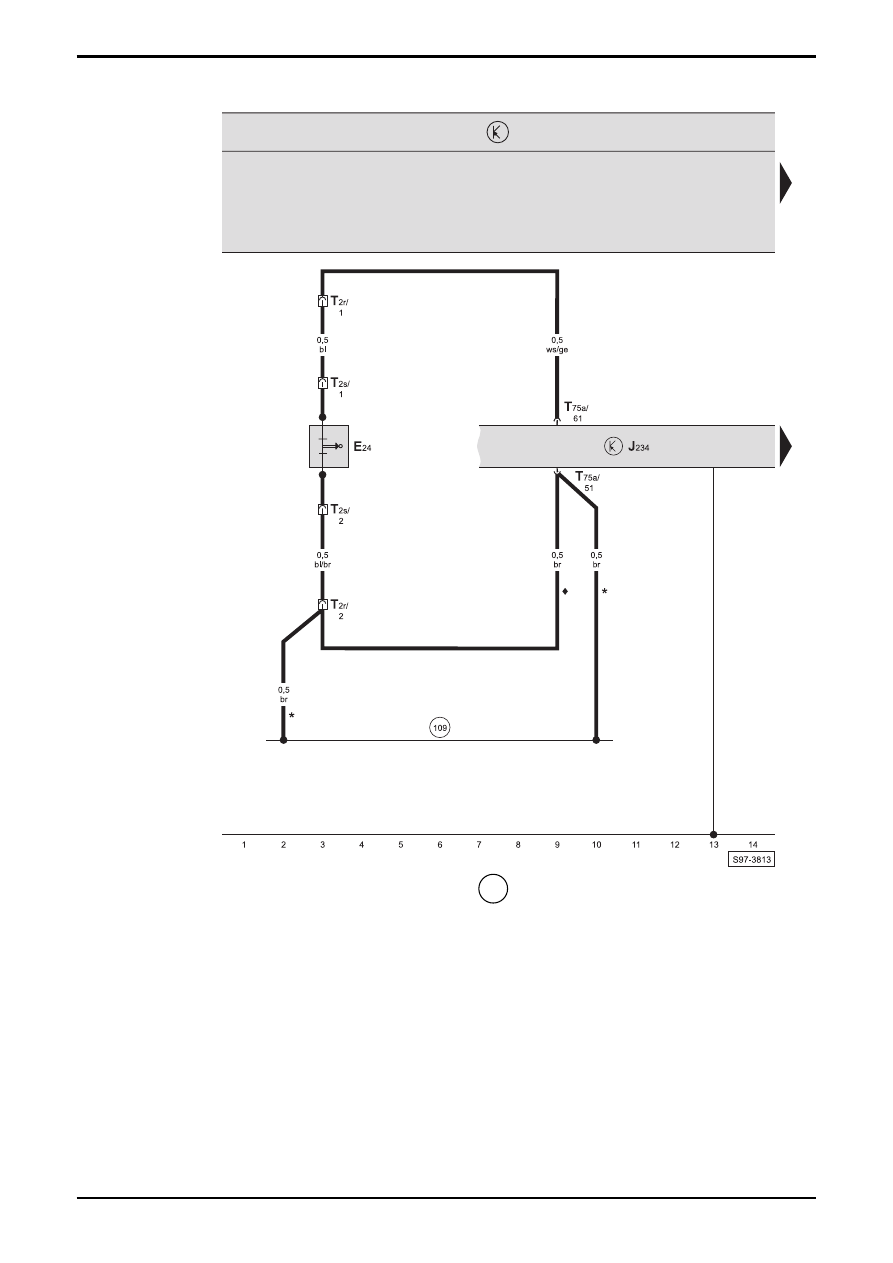

Gurtschalter Fahrerseite, Steuergerät für Airbag

E24 -

Gurtschalter

Fahrerseite

J234  -  Steuergerät für Airbag, auf dem Tunnel vorn
T2r

-  Steckverbindung, 2-fach, unter dem Fahrersitz

(schwarz)

T2s

-  Steckverbindung, 2-fach, am Fahrersitz (schwarz)

T75a  -  Steckverbindung, 75-fach, am Steuergerät für Airbag

 109  -  Masseverbindung (Airbag), im

Schalttafelleitungsstrang

*

 -

nur

bei

Fahrzeugen

mit

Beifahrerairbag

♦ -

nur

bei

Fahrzeugen

mit

Fahrerairbag

OCTAVIA II

 Stromlaufplan

Nr.57/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

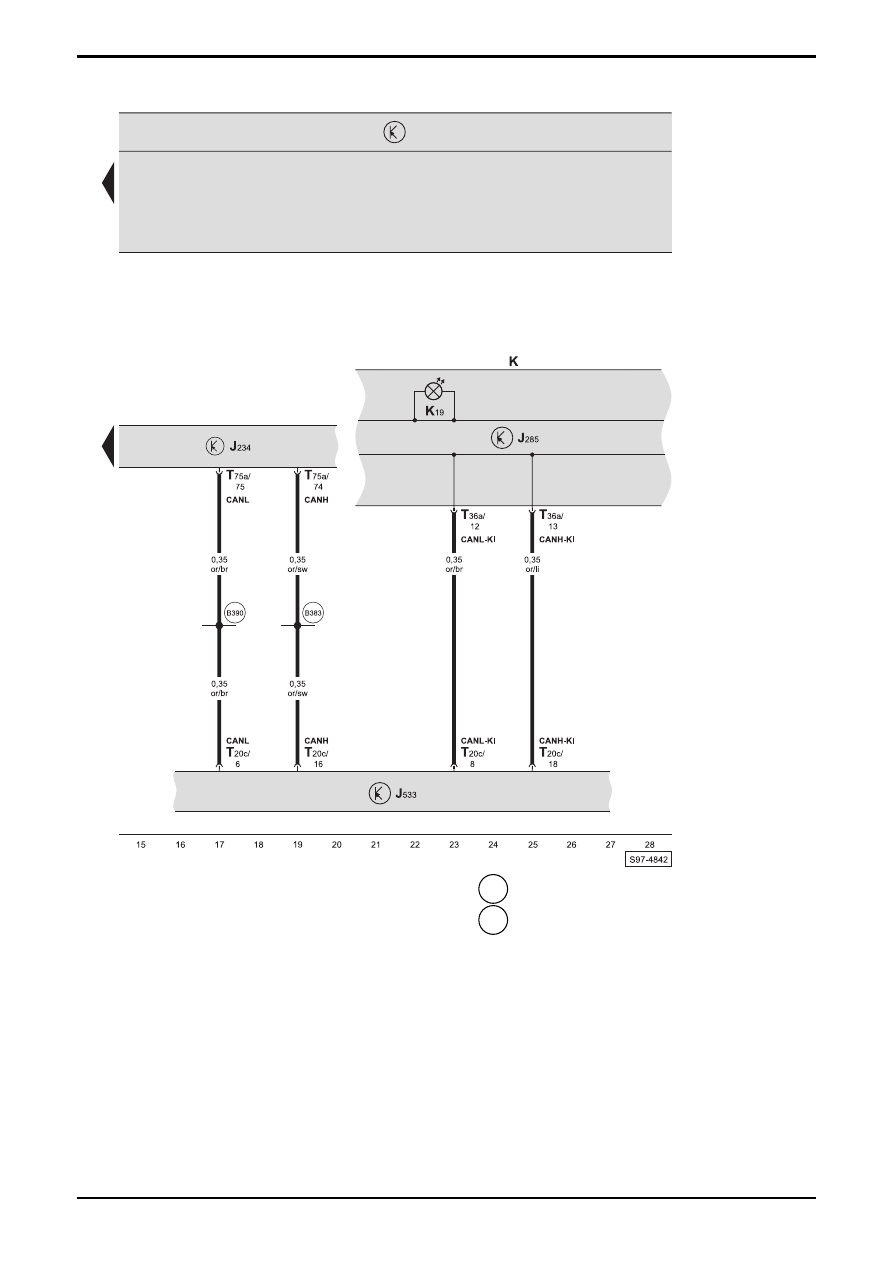

Steuergerät für Airbag, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J234  -  Steuergerät für Airbag, auf dem Tunnel vorn
J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K19

-  Kontrolllampe für Sicherheitsgurt-Warnsystem

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
T75a  -  Steckverbindung, 75-fach, am Steuergerät für Airbag

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum
