Skoda Octavia II: Elektrische Schaltungen - Teil 145

Nr.55/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

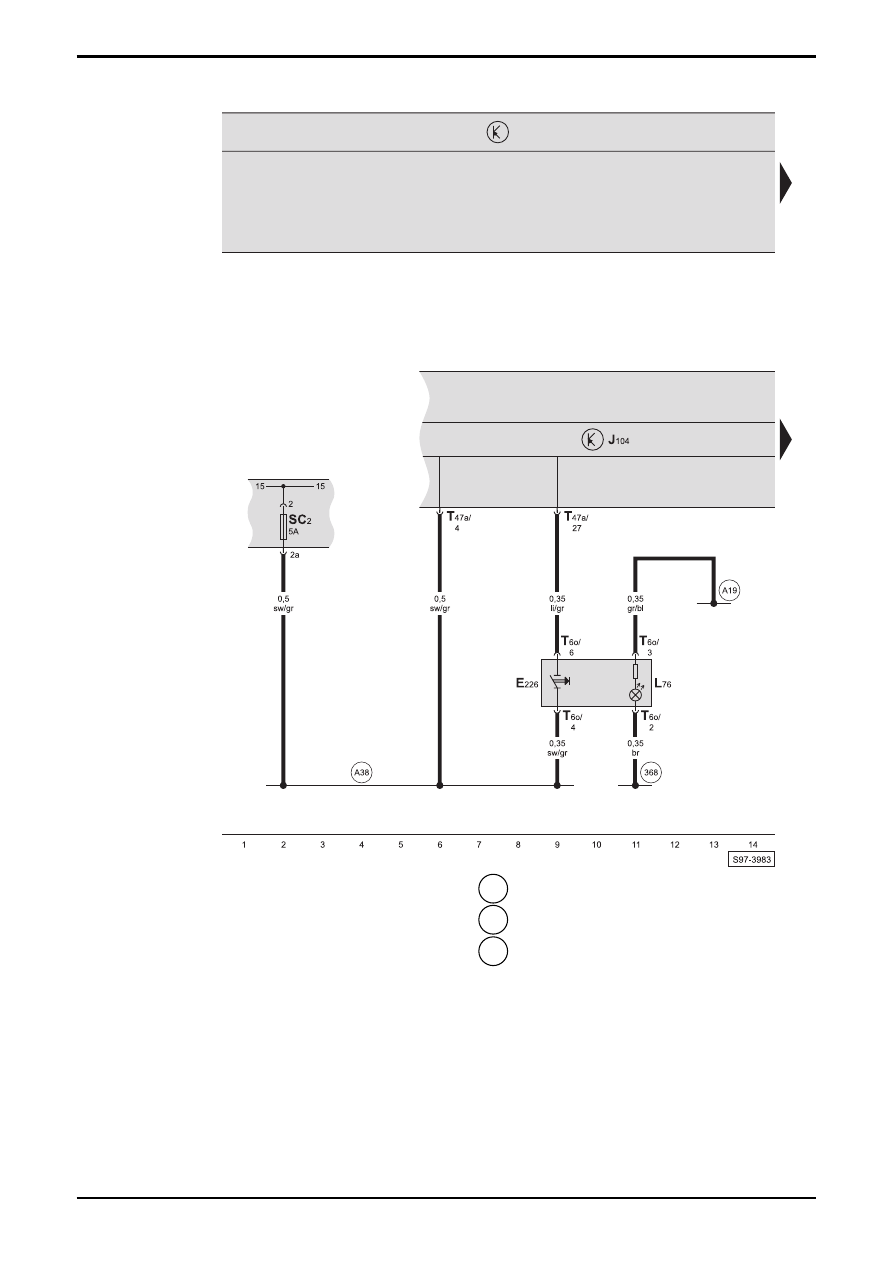

Steuergerät für ABS mit EDS und ASR/ ESP, Taster für Reifendruckkontrolle, Sicherungshalter

E226  -  Taster für Reifendruckkontrolle
J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
L76 -

Beleuchtung

für

Taster

SC2

-  Sicherung -2-, im Sicherungshalter

T6o

-  Steckverbindung, 6-fach, am Taster für

Reifendruckkontrolle

T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

  368  -  Masseverbindung -3-, im Leitungsstrang Innenraum

 A19  -  Verbindung (58d), im Schalttafelleitungsstrang

 A38  -  Plusverbindung -2- (15a), im Schalttafelleitungsstrang

OCTAVIA II

 Stromlaufplan

Nr.55/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

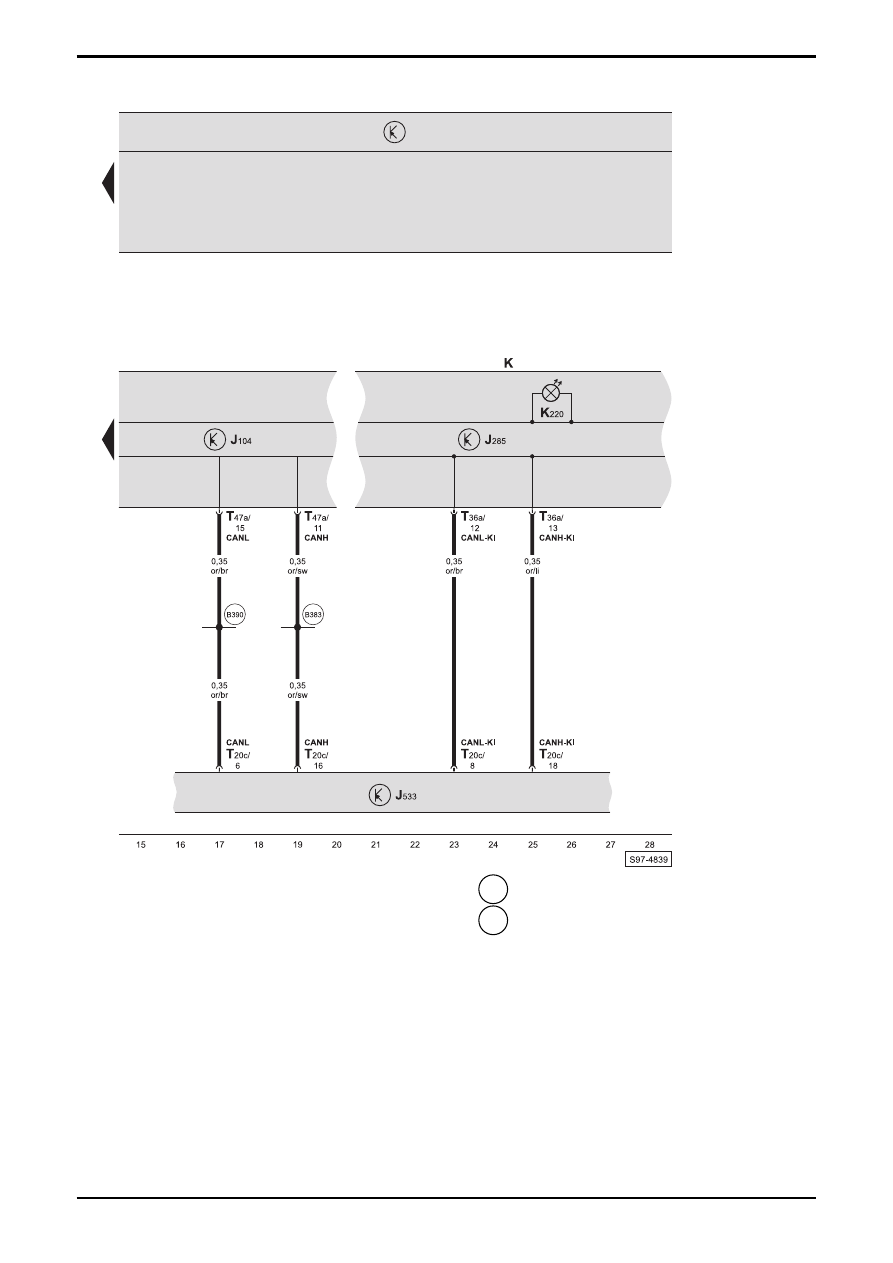

Steuergerät für ABS mit EDS und ASR/ ESP, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K220  -  Kontrolllampe für Reifendruckkontrollanzeige
T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.56/1

Ausgabe 11.06
S00.5725.00.00

Reifendruckkontrolle, ab Mai 2006

 nur bei Fahrzeugen mit ABS mit EDS und ASR/ ESP/ HHC

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.56/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Steuergerät für ABS mit EDS und ASR/ ESP, Taster für Reifendruckkontrolle, Sicherungshalter

E226  -  Taster für Reifendruckkontrolle
J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
L76 -

Beleuchtung

für

Taster

SC2

-  Sicherung -2-, im Sicherungshalter

T6o

-  Steckverbindung, 6-fach, am Taster für

Reifendruckkontrolle

T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

  368  -  Masseverbindung -3-, im Leitungsstrang Innenraum

 A19  -  Verbindung (58d), im Schalttafelleitungsstrang

 A38  -  Plusverbindung -2- (15a), im Schalttafelleitungsstrang
