Skoda Octavia II: Elektrische Schaltungen - Teil 143

Nr.52/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

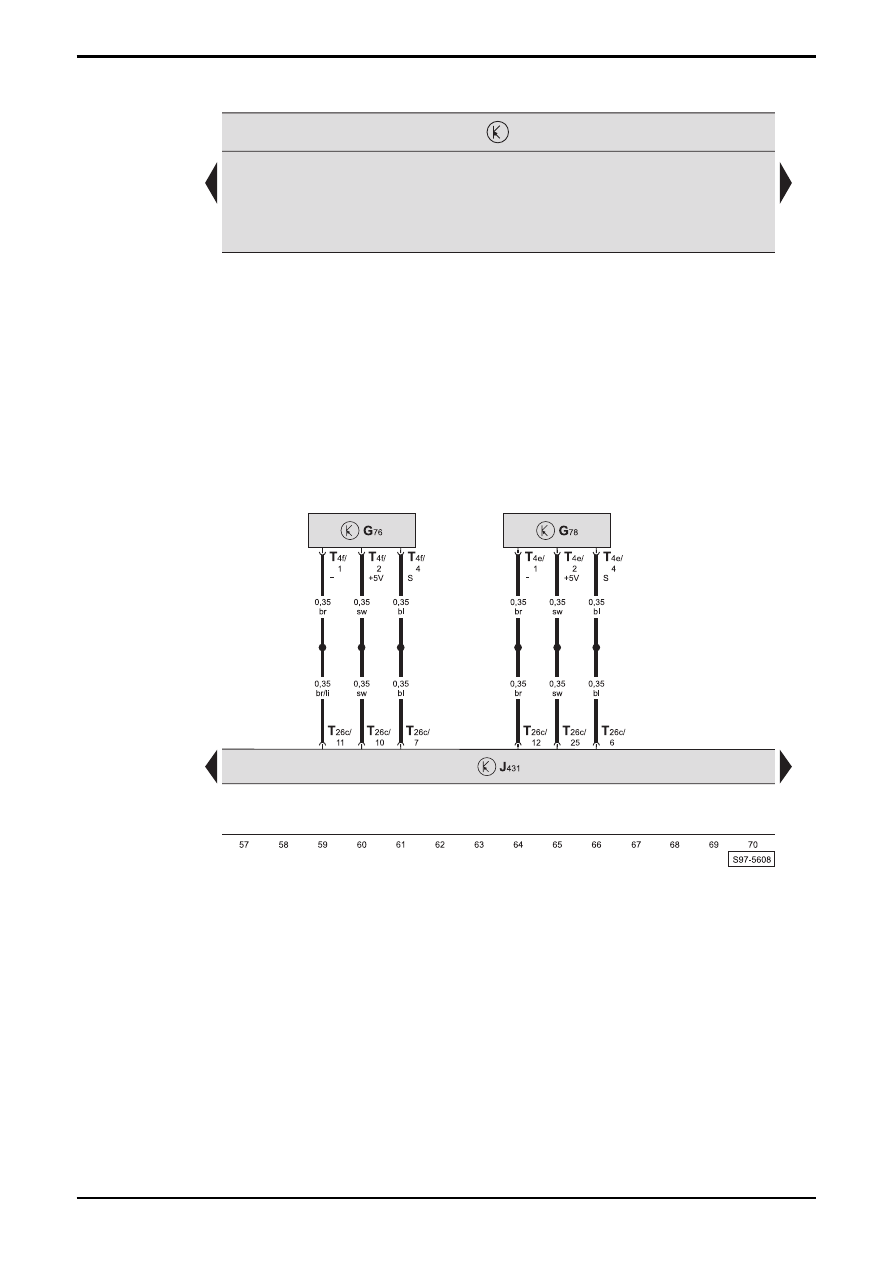

Steuergerät für Leuchtweitenregelung, Geber für Fahrzeugniveau

G76

-  Geber für Fahrzeugniveau, hinten links

G78

-  Geber für Fahrzeugniveau, vorn links

J431 - Steuergerät

für

Leuchtweitenregelung,

unter

Schalttafel Mitte

T4e

-  Steckverbindung, 4-fach, am Geber für

Fahrzeugniveau, vorn links

T4f

-  Steckverbindung, 4-fach, am Geber für

Fahrzeugniveau, hinten links

T26c  -  Steckverbindung, 26-fach, am Steuergerät für

Leuchtweitenregelung

OCTAVIA II

 Stromlaufplan

Nr.52/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

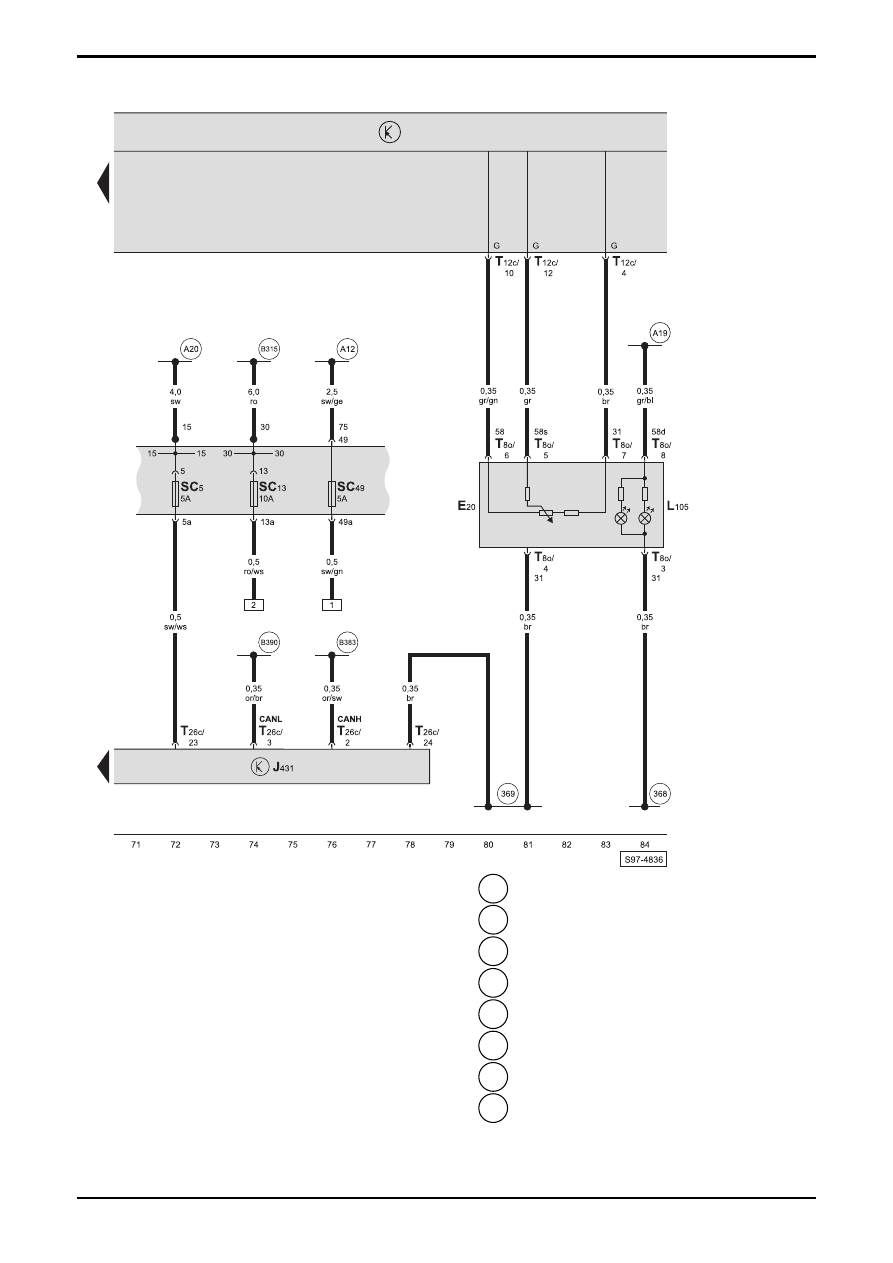

Steuergerät für Leuchtweitenregelung, Regler für Beleuchtung - Schalter und Instrumente, Sicherungshalter

E20

-  Regler für Beleuchtung - Schalter und Instrumente

J431 - Steuergerät

für

Leuchtweitenregelung,

unter

Schalttafel Mitte

L105 - Beleuchtung

für

Beleuchtungsregler

SC5

-  Sicherung -5-, im Sicherungshalter

SC13  -  Sicherung -13-, im Sicherungshalter
SC49  -  Sicherung -49-, im Sicherungshalter
T8o

-  Steckverbindung, 8-fach, am Regler für Beleuchtung

- Schalter und Instrumente

T12c  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

T26c  -  Steckverbindung, 26-fach, am Steuergerät für

Leuchtweitenregelung

  368  -  Masseverbindung -3-, im Leitungsstrang Innenraum

  369  -  Masseverbindung -4-, im Leitungsstrang Innenraum

 A12  -  Plusverbindung -1- (75a), im Schalttafelleitungsstrang

 A19  -  Verbindung (58d), im Schalttafelleitungsstrang

 A20  -  Plusverbindung -1- (15a), im Schalttafelleitungsstrang

 B315

- Plusverbindung -1- (30a), im Leitungsstrang

Innenraum

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.53/1

Ausgabe 11.06
S00.5725.00.00

Elektrisches Schiebedach, ab Mai 2006

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.53/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

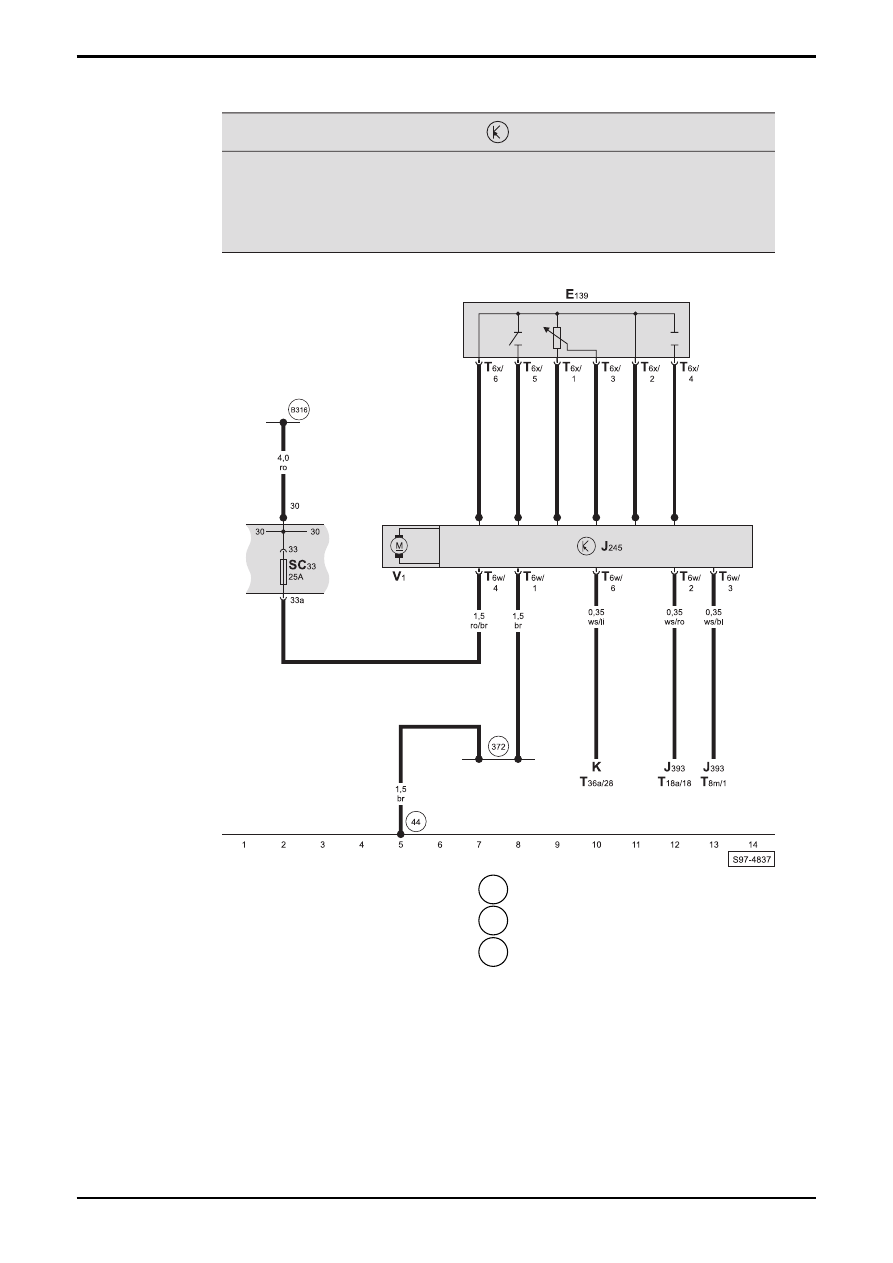

elektrisches Schiebedach

E139 - Regler

für

Schiebedachverstellung

J245 - Steuergerät

für

Schiebedachverstellung

J393  -  Zentralsteuergerät für Komfortelektrik, hinter

Schalttafel rechts

K -

Schalttafeleinsatz

SC33  -  Sicherung -33-, im Sicherungshalter
T6w

-  Steckverbindung, 6-fach, am Steuergerät für

Schiebedachverstellung

T6x

-  Steckverbindung, 6-fach, am Regler für

Schiebedachverstellung

T8m   -  Steckverbindung, 8-fach, am Zentralsteuergerät für

Komfortelektrik

T18a  -  Steckverbindung, 18-fach, am Zentralsteuergerät für

Komfortelektrik (braun)

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
V1

-  Motor für Schiebedach

  44

-  Massepunkt -1-, an der A-Säule links, unten

  372  -  Masseverbindung -7-, im Leitungsstrang Innenraum

 B316

-  Plusverbindung -2- (30a), im Leitungsstrang

Innenraum
