Nr.52/2

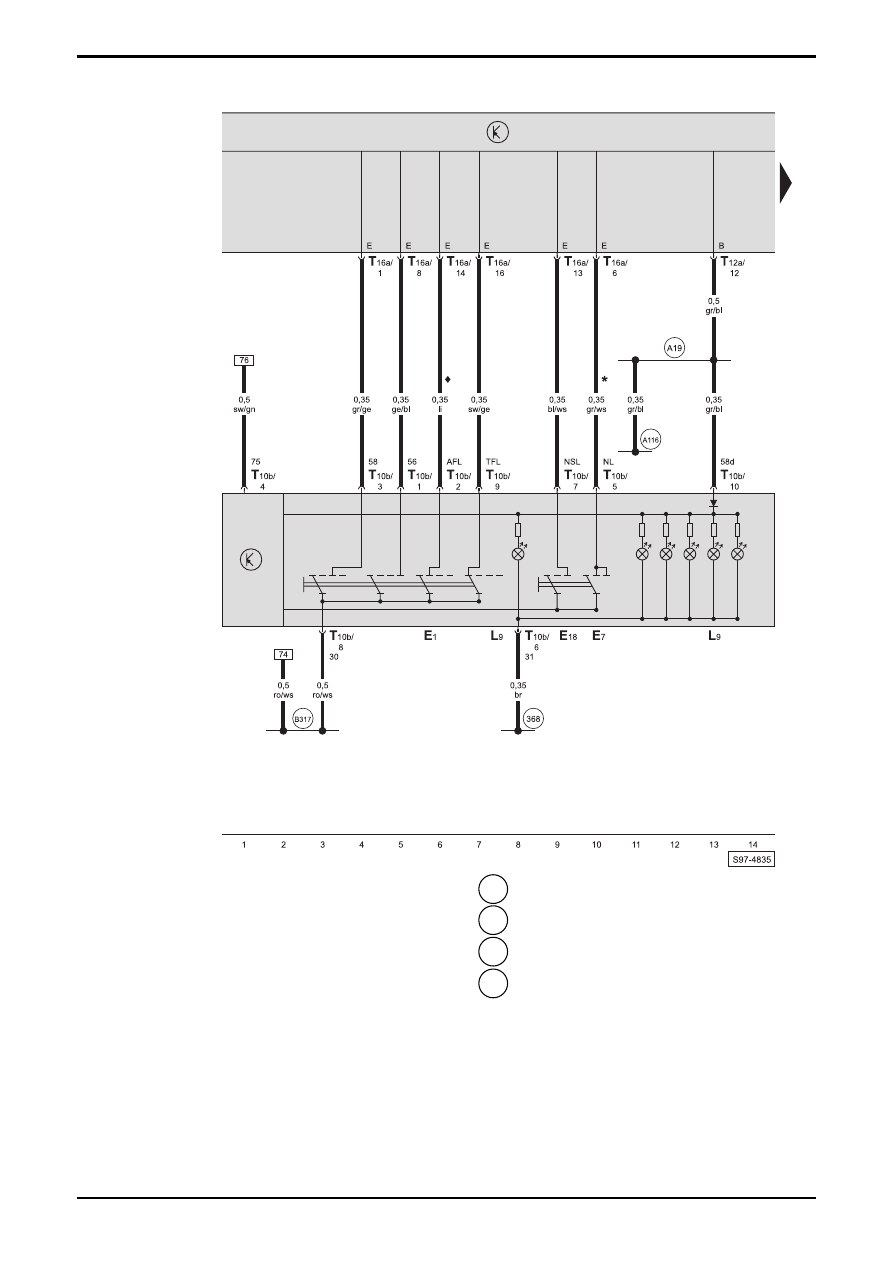

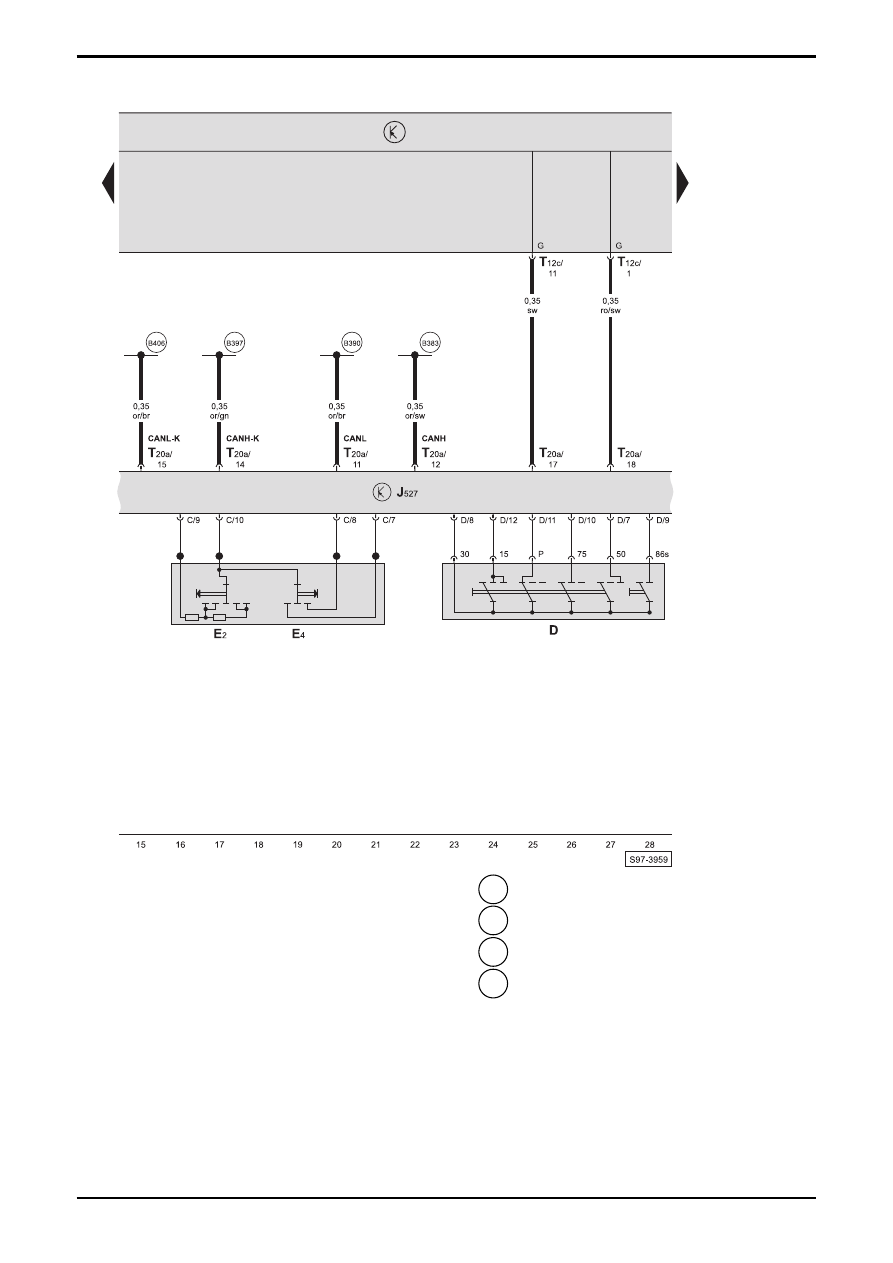

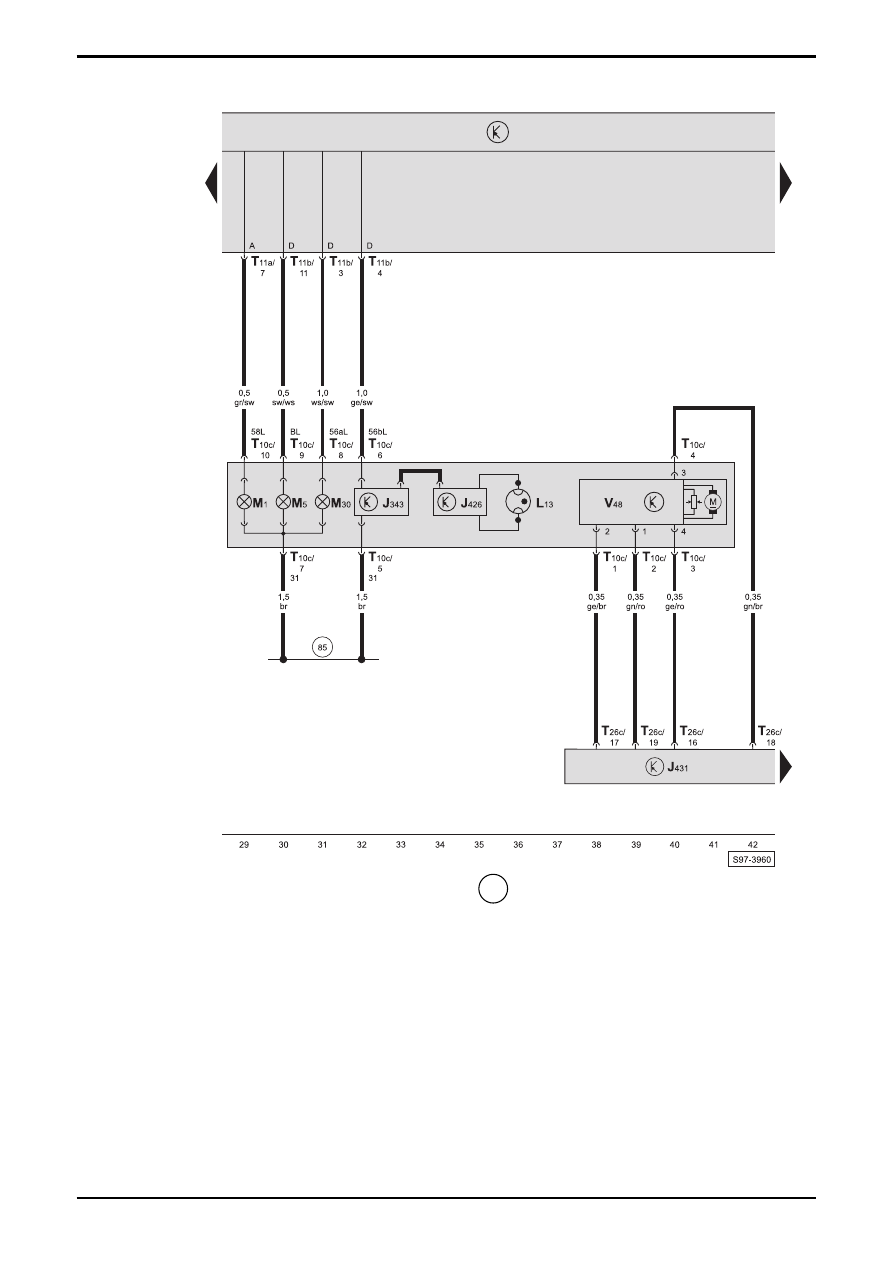

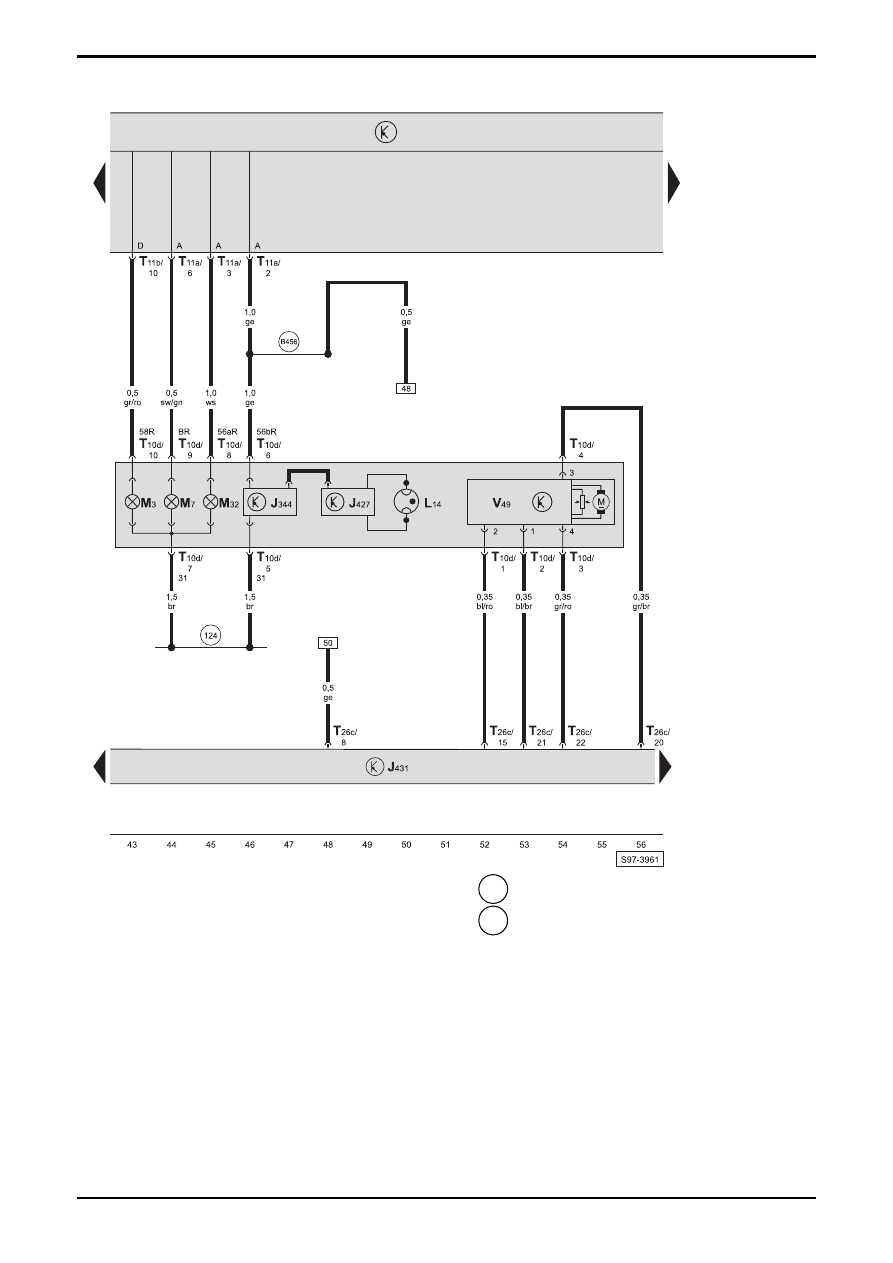

Stromlaufplan
OCTAVIA II
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange
Lichtschalter
E1 -
Lichtschalter
E7 -
Schalter
für
Nebelscheinwerfer
E18 -
Schalter
für
Nebelschlussleuchte
L9 -
Lampe
für
Lichtschalterbeleuchtung
T10b - Steckverbindung, 10-fach, am Lichtschalter
T12a - Steckverbindung, 12-fach, am Steuergerät für
Bordnetz (schwarz)
T16a - Steckverbindung, 16-fach, am Steuergerät für
Bordnetz (schwarz)
368 - Masseverbindung -3-, im Leitungsstrang Innenraum
A19 - Verbindung (58d), im Schalttafelleitungsstrang
A116
- Verbindung -2- (58d), im Schalttafelleitungsstrang
B317
- Plusverbindung -3- (30a), im Leitungsstrang
Innenraum
*
-
nur
bei
Fahrzeugen
mit
Nebelscheinwerfer
♦
- nur bei Fahrzeugen mit automatischer
Fahrlichteinschaltung
