OCTAVIA II
Stromlaufplan
Nr.51/3
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

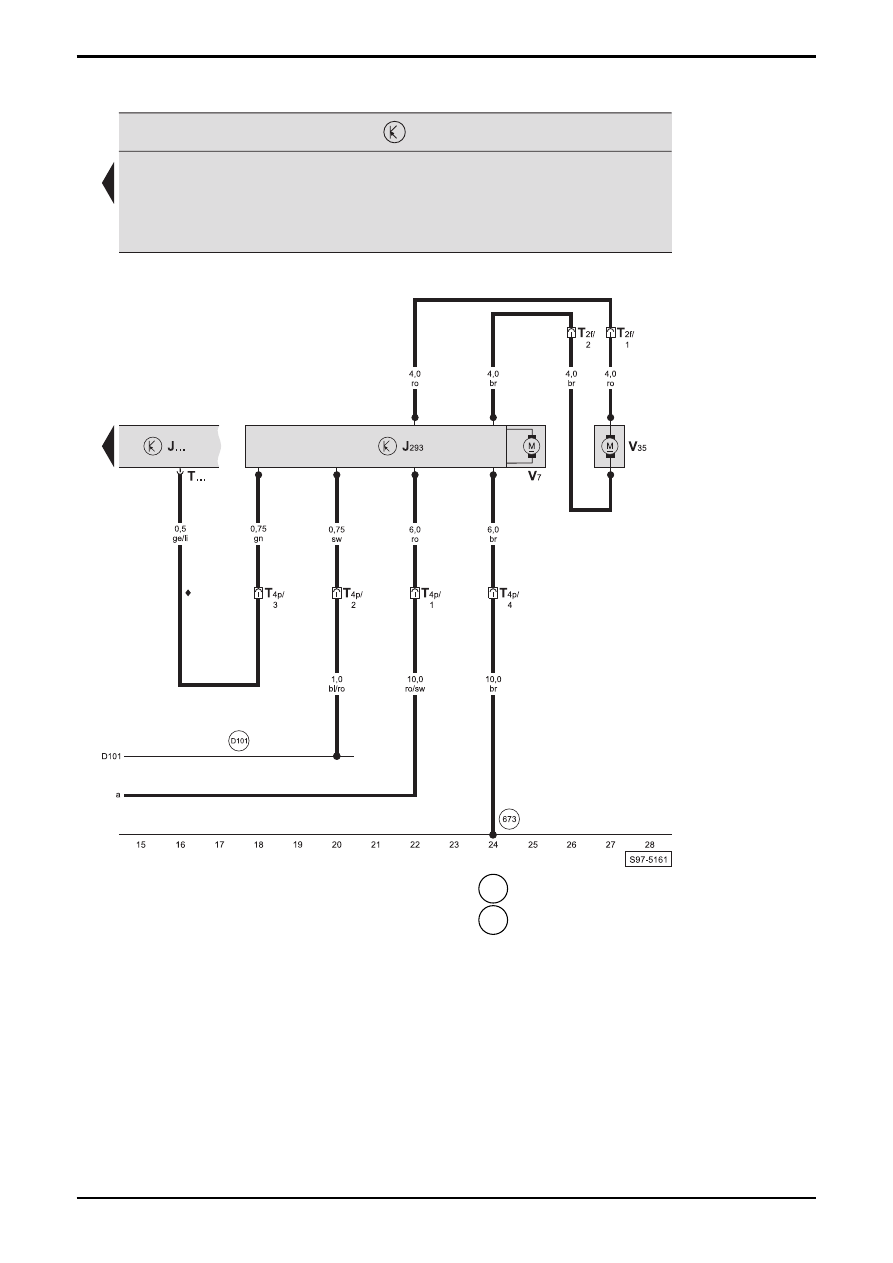

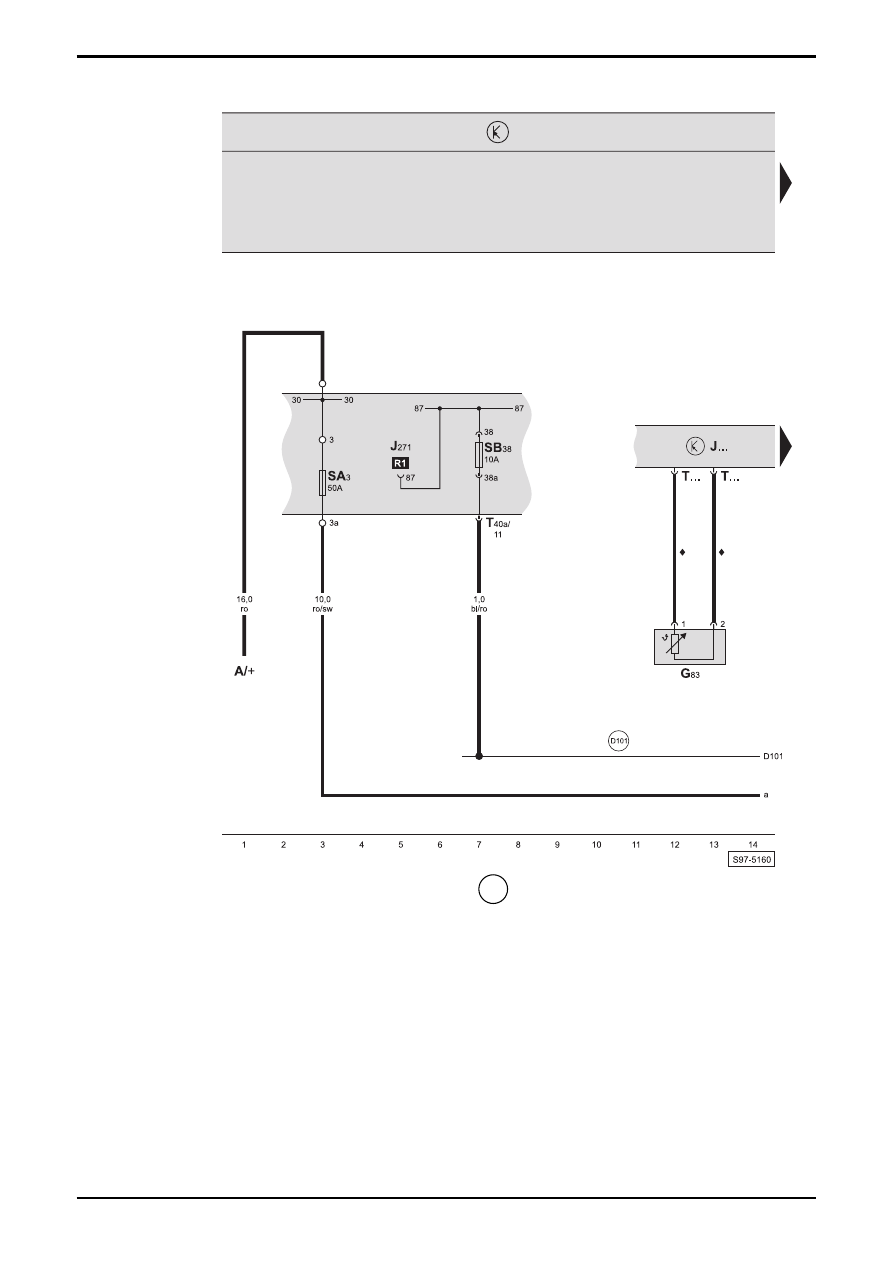

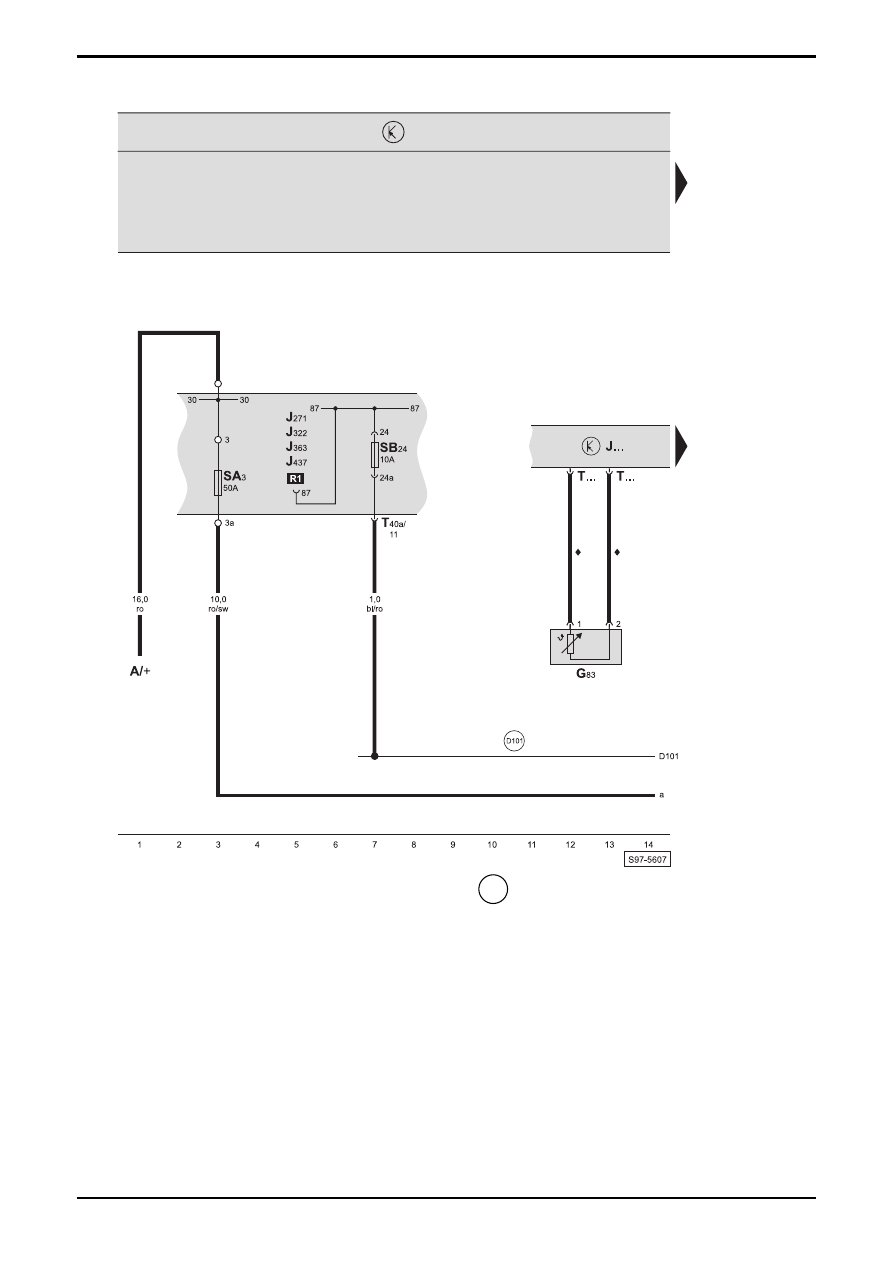

Steuergerät für Motor, Kühlmitteltemperaturgeber am Kühlerausgang, E-box, (gilt nicht für 2,0 l/147 kW)
A -
Batterie
G83
- Kühlmitteltemperaturgeber am Kühlerausgang
J271 - Stromversorgungsrelais für Motronic, in der E-Box
J322 - Relais für Dieseldirekteinspritzanlage, in der E-Box
J363 - Stromversorgungsrelais für Simos, in der E-Box
J437 - Hauptrelais für Elektroantrieb, in der E-Box
J... -
Steuergerät
für
Motor
SA3

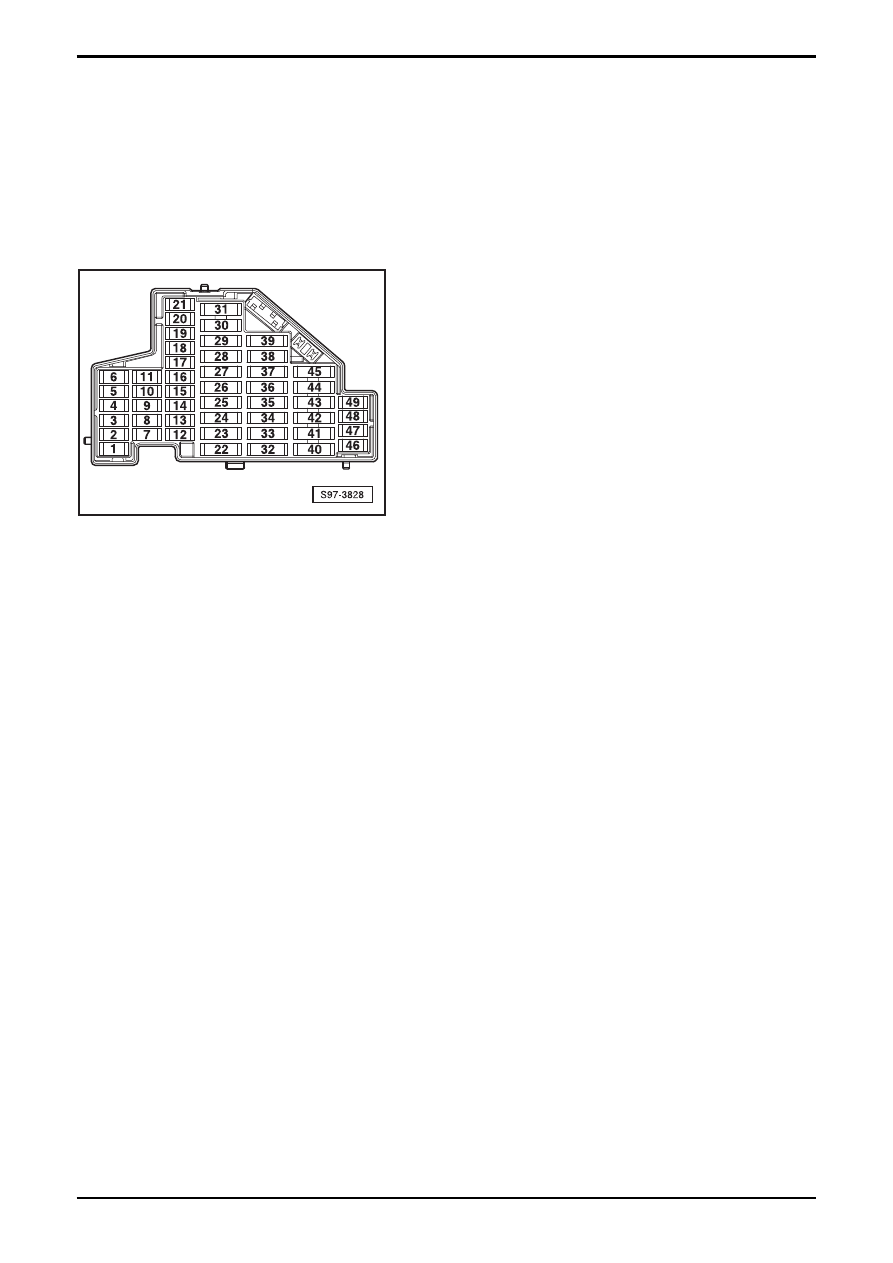

- Sicherung -3- (30), in der E-Box
SB24 - Sicherung -24-, in der E-Box
T40a - Steckverbindung, 40-fach, an der E-Box
T... -
Steckverbindung,
am
Motorsteuergerät
D101
- Verbindung (87a), im Leitungsstrang Motorraum
♦ -
siehe
Stromlaufplan
Motor
