Skoda Octavia II: Elektrische Schaltungen - Teil 139

OCTAVIA II

 Stromlaufplan

Nr.49/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

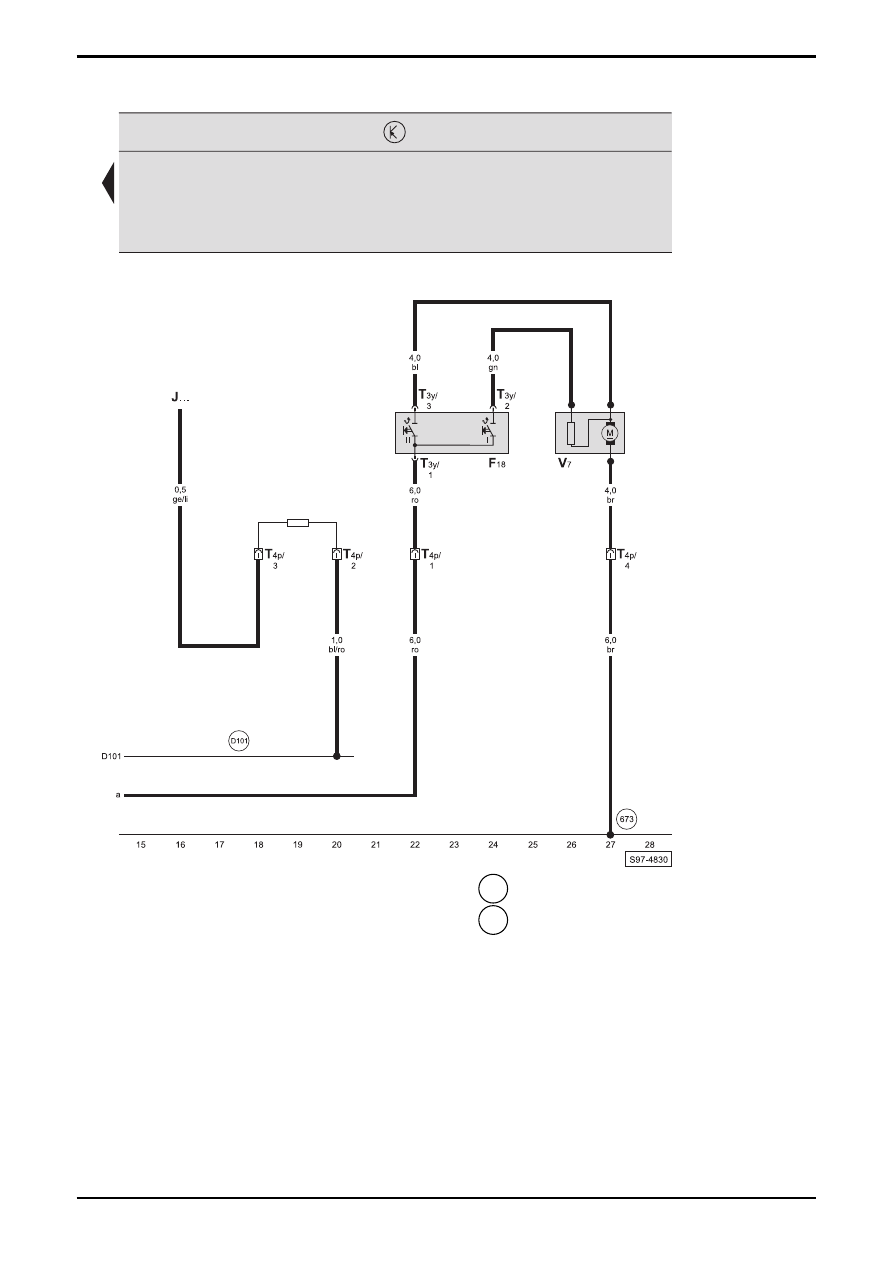

Kühlerlüfter, Thermoschalter für Kühlerlüfter

F18 -

Thermoschalter

für

Kühlerlüfter

J...

-  Steuergeräte für Motoren

T3y -

Steckverbindung,

3-fach,

am

Thermoschalter

für

Kühlerlüfter

T4p

-  Steckverbindung, 4-fach, im Halter am Kühler links

V7 -

Kühlerlüfter

  673  -  Massepunkt -3-, im Motorraum links (am Längsträger)

 D101

-  Verbindung (87a), im Leitungsstrang Motorraum

OCTAVIA II

 Stromlaufplan

Nr.50/1

Ausgabe 11.06
S00.5725.00.00

Kühlerlüfter stufenlos (niedrige Leistung), ab Mai 2006

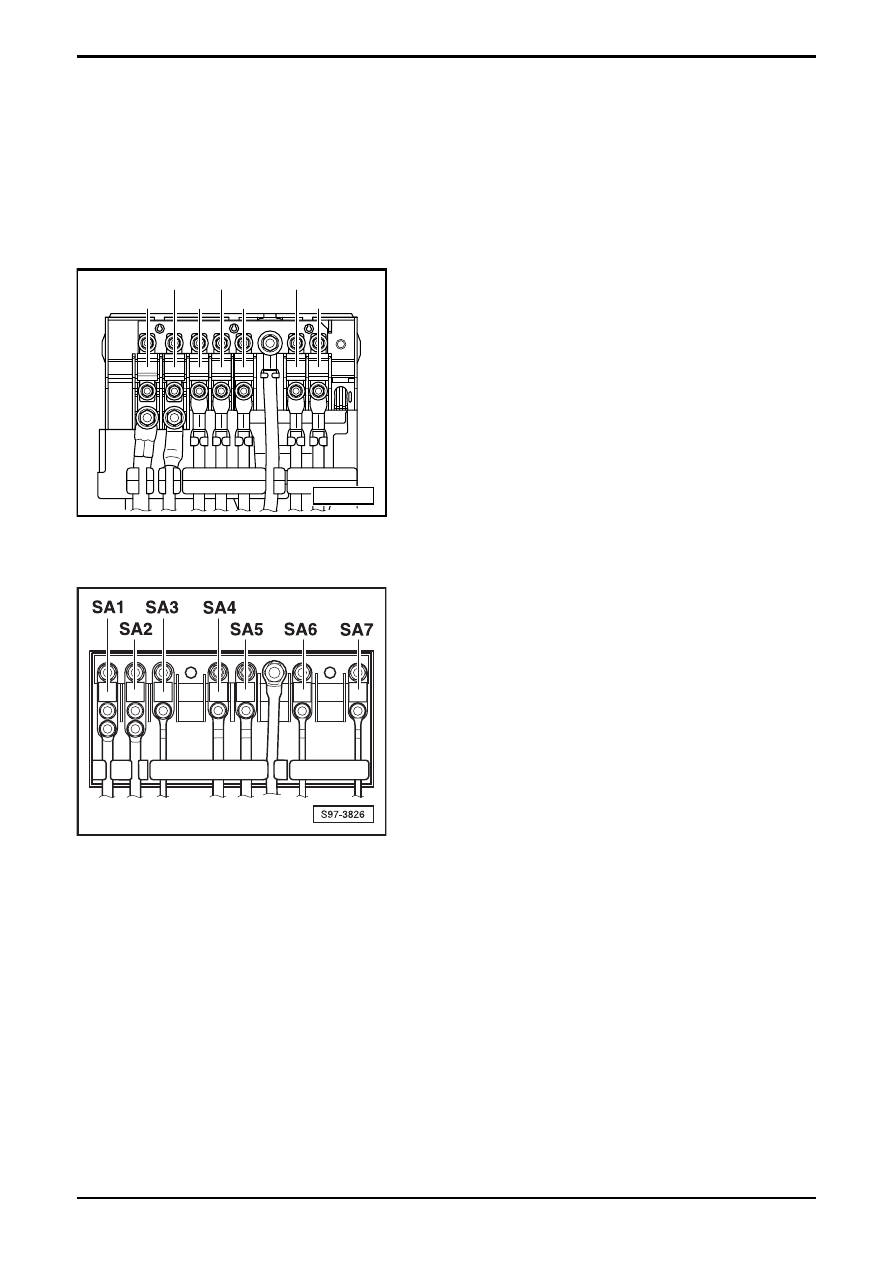

E-Box - Vorderseite (gilt für 2,0 l/147 kW):

E-Box - Vorderseite (gilt nicht für 2,0 l/147 kW):

SA1

SA3 SA5

SA7

SA2 SA4

SA6

S97-4853

S97-4853

Nr.50/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

S97-4854

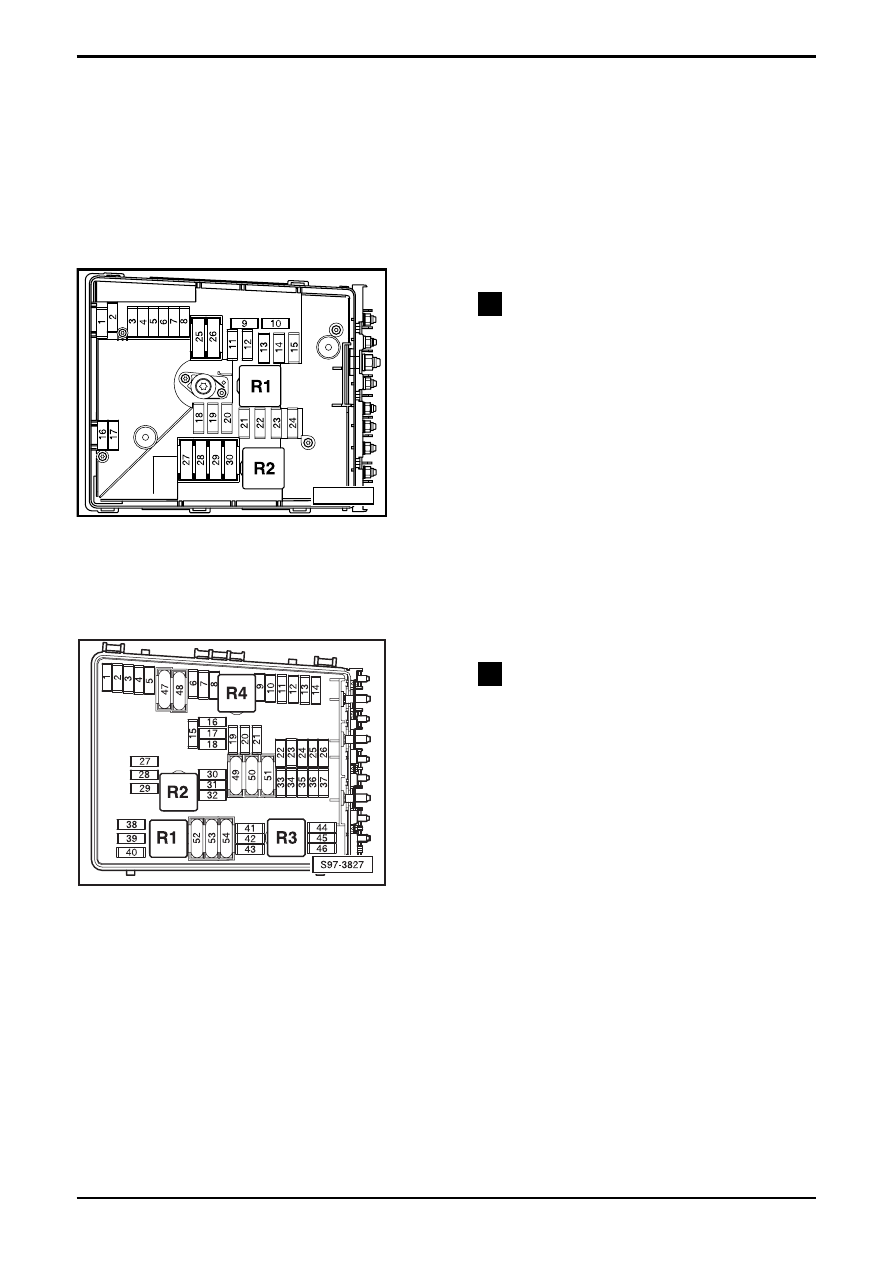

E-Box (gilt nicht für 2,0 l/147 kW):

Relaisplatzbelegung



R1

 - Stromversorgungsrelais

für

Motronic

   - Stromversorgungsrelais

für

Simos

   - Hauptrelais

für

Elektroantrieb

   - Relais

für

Dieseldirekteinspritzanlage

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

E-Box (gilt für 2,0 l/147 kW):

Relaisplatzbelegung



R1

 - Stromversorgungsrelais

für

Motronic

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

OCTAVIA II

 Stromlaufplan

Nr.50/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

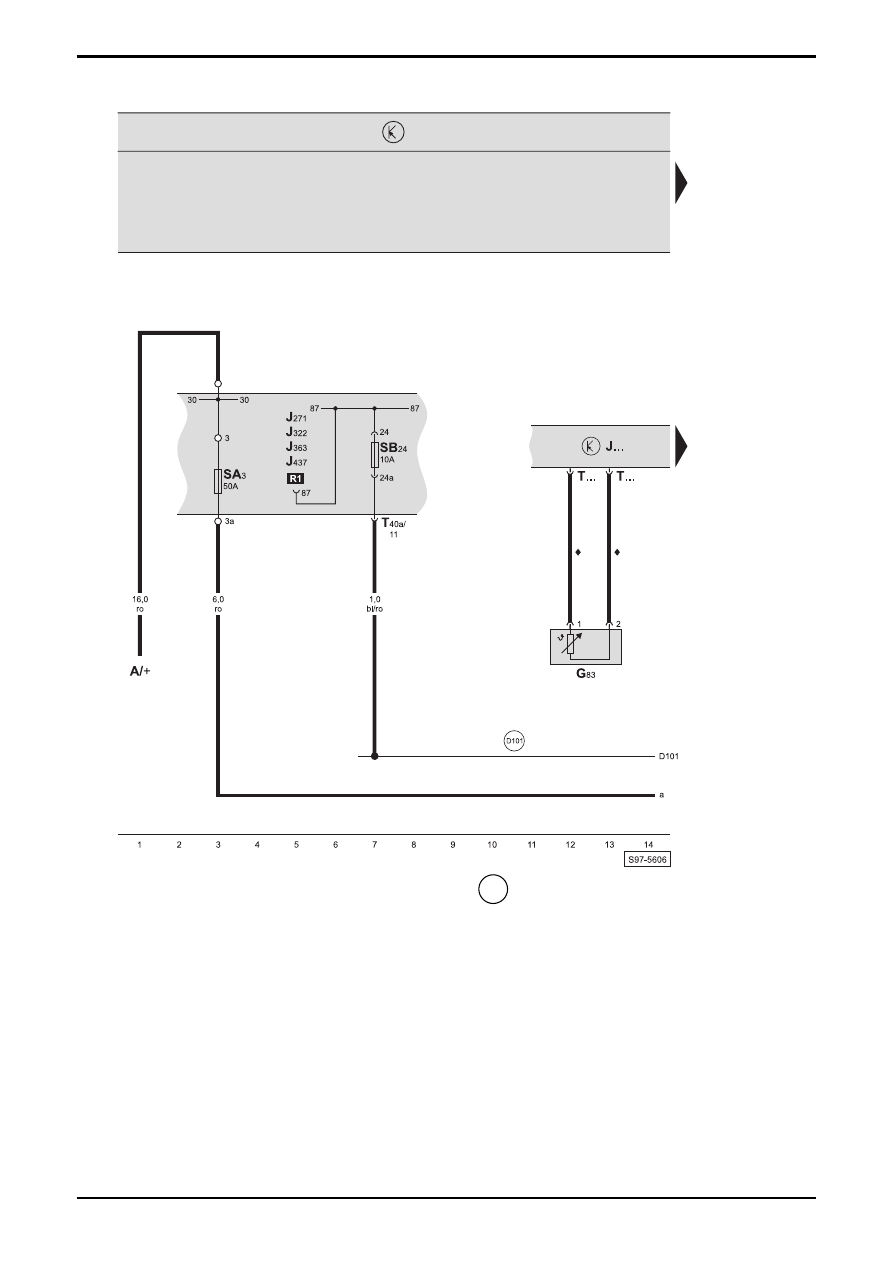

Steuergerät für Motor, Kühlmitteltemperaturgeber am Kühlerausgang, E-box, (gilt nicht für 2,0 l/147 kW)

A -

Batterie

G83

-  Kühlmitteltemperaturgeber am Kühlerausgang

J271  -  Stromversorgungsrelais für Motronic, in der E-Box
J322  -  Relais für Dieseldirekteinspritzanlage, in der E-Box
J363  -  Stromversorgungsrelais für Simos, in der E-Box
J437  -  Hauptrelais für Elektroantrieb, in der E-Box
J... -

Steuergerät

für

Motor

SA3

-  Sicherung -3- (30), in der E-Box

SB24  -  Sicherung -24-, in der E-Box
T40a  -  Steckverbindung, 40-fach, an der E-Box
T... -

Steckverbindung,

am

Motorsteuergerät

 D101

-  Verbindung (87a), im Leitungsstrang Motorraum

♦ -

siehe

Stromlaufplan

Motor
