Skoda Octavia II: Elektrische Schaltungen - Teil 144

OCTAVIA II

 Stromlaufplan

Nr.54/1

Ausgabe 11.06
S00.5725.00.00

Reifendruckkontrolle, ab Mai 2006

 nur bei Fahrzeugen mit ABS mit ASR

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.54/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

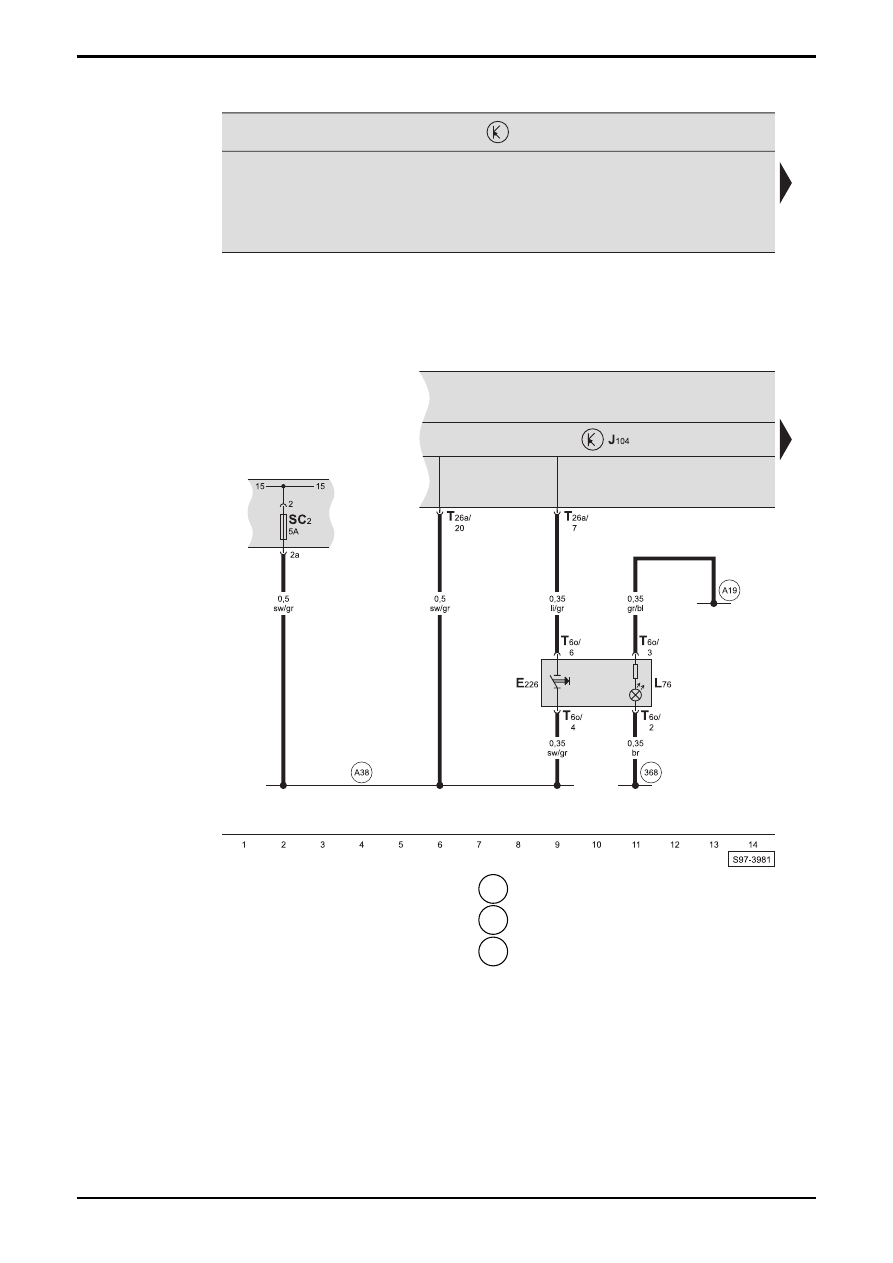

Steuergerät für ABS mit ASR, Taster für Reifendruckkontrolle, Sicherungshalter

E226  -  Taster für Reifendruckkontrolle
J104 - Steuergerät

für

ABS

mit

ASR

L76 -

Beleuchtung

für

Taster

SC2

-  Sicherung -2-, im Sicherungshalter

T6o

-  Steckverbindung, 6-fach, am Taster für

Reifendruckkontrolle

T26a  -  Steckverbindung, 26-fach, am Steuergerät für

ABS mit ASR

  368  -  Masseverbindung -3-, im Leitungsstrang Innenraum

 A19  -  Verbindung (58d), im Schalttafelleitungsstrang

 A38  -  Plusverbindung -2- (15a), im Schalttafelleitungsstrang

OCTAVIA II

 Stromlaufplan

Nr.54/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

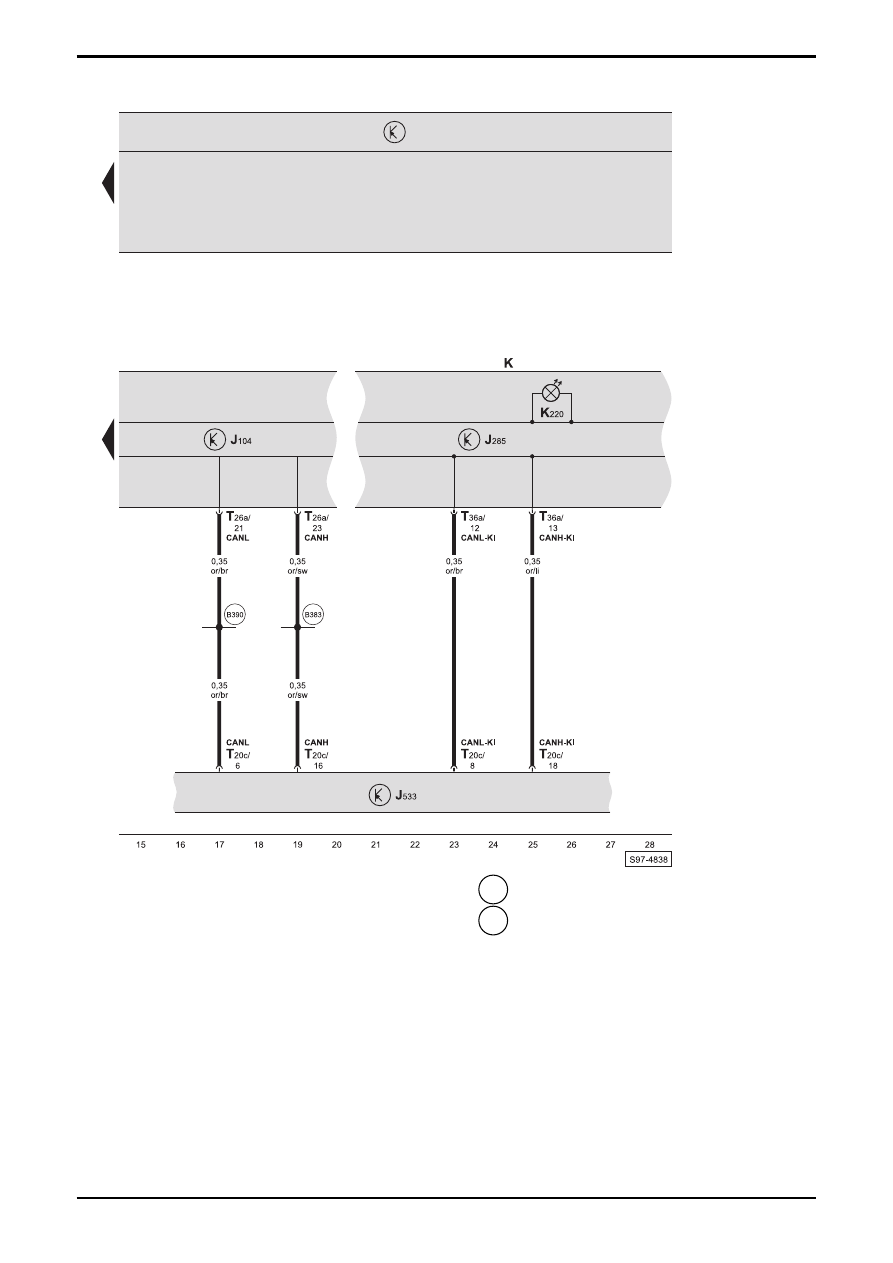

Steuergerät für ABS mit ASR, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J104 - Steuergerät

für

ABS

mit

ASR

J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K220  -  Kontrolllampe für Reifendruckkontrollanzeige
T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T26a  -  Steckverbindung, 26-fach, am Steuergerät für

ABS mit ASR

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.55/1

Ausgabe 11.06
S00.5725.00.00

Reifendruckkontrolle, ab Mai 2006

 nur bei Fahrzeugen mit ABS mit EDS und ASR/ ESP

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige
