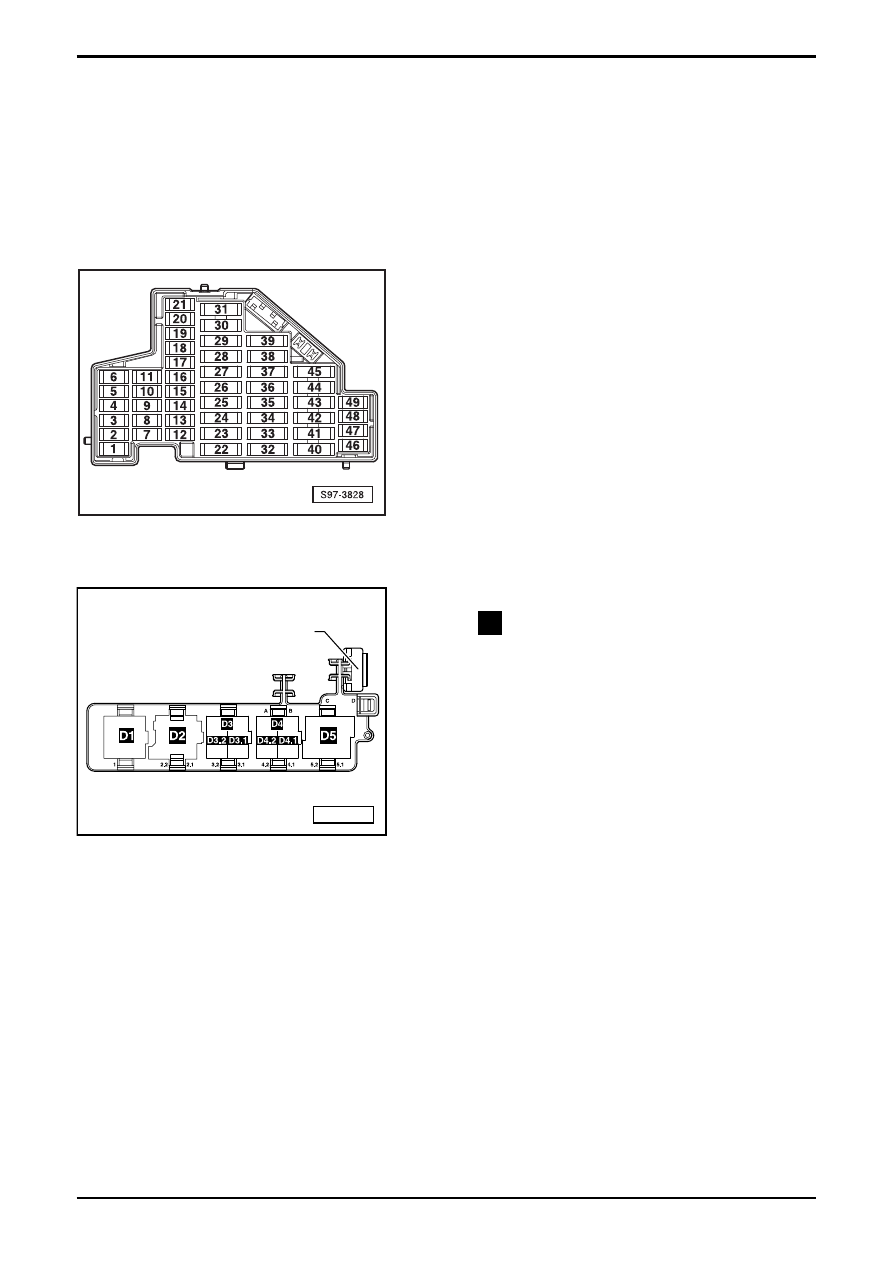

Skoda Octavia II: Elektrische Schaltungen - Teil 151
Nr.62/4
Stromlaufplan
OCTAVIA II
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

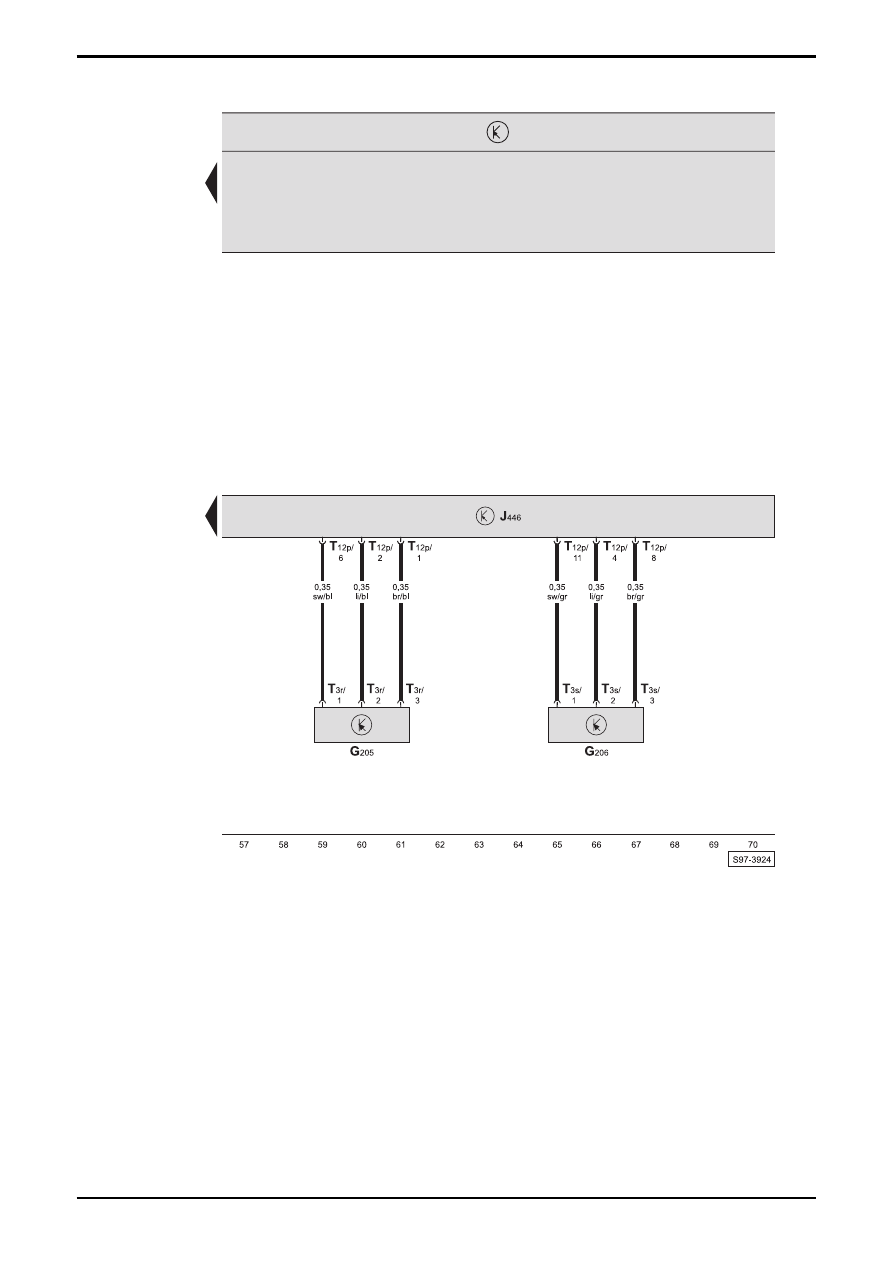

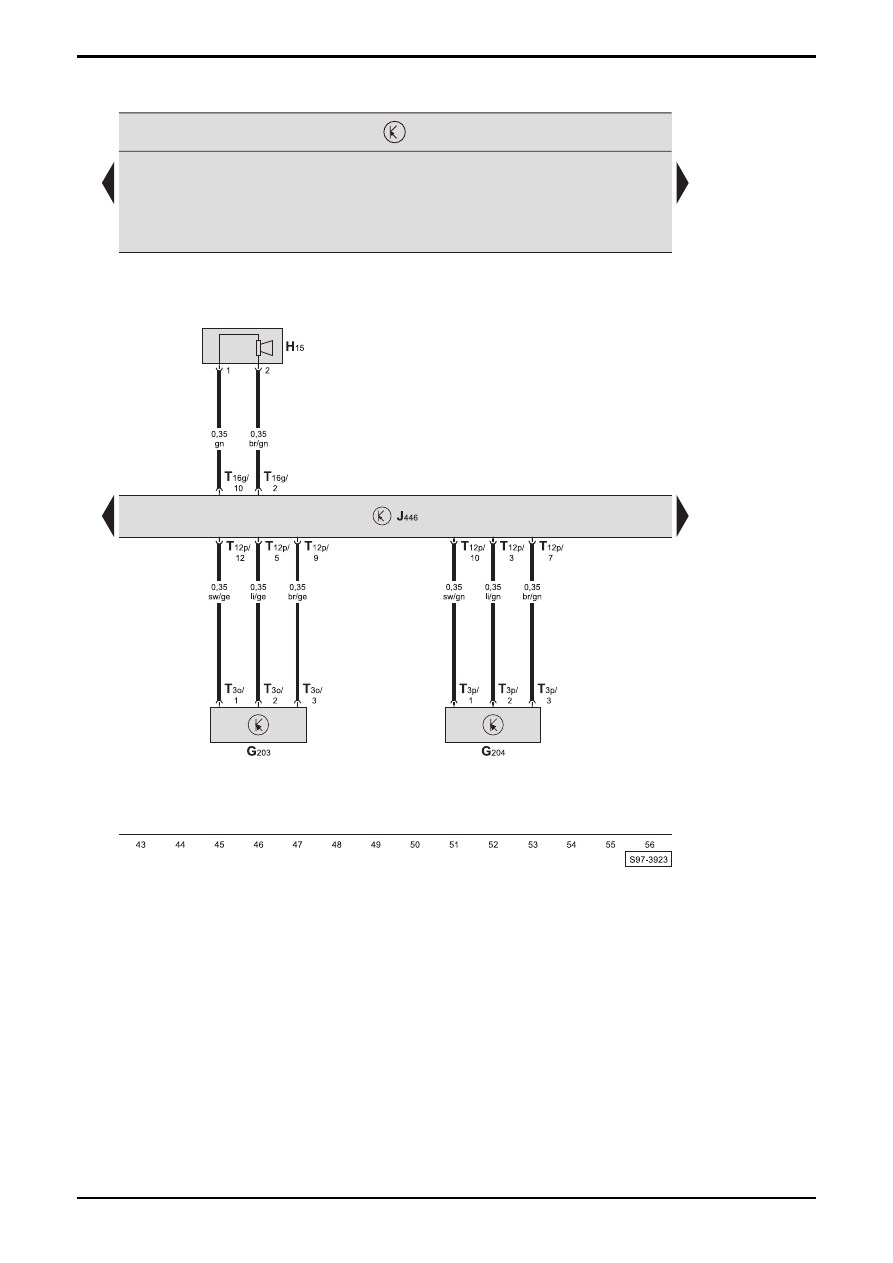

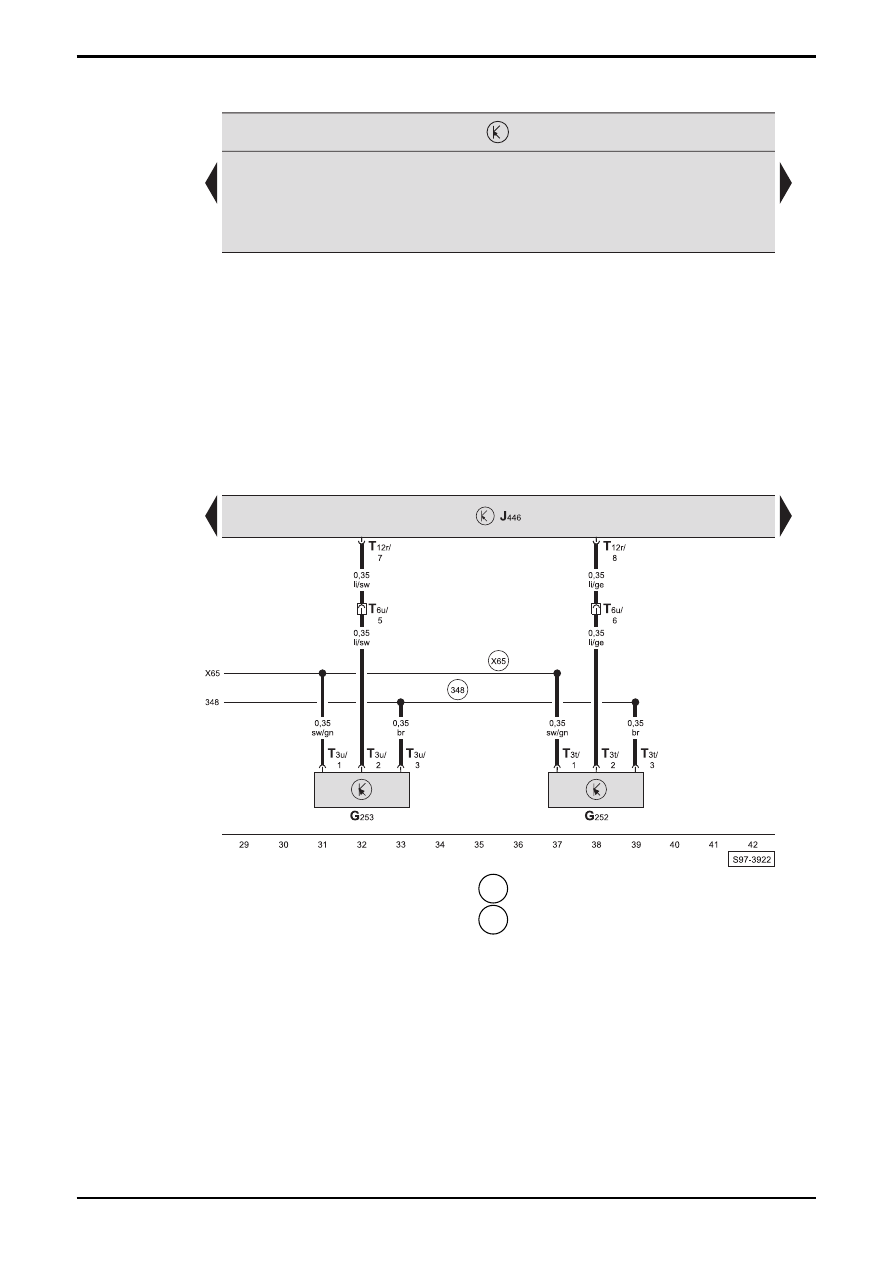

Steuergerät für Einparkhilfe, Geber für Einparkhilfe vorn
G252 - Geber für Einparkhilfe, vorn rechts
G253 - Geber für Einparkhilfe, vorn rechts, Mitte
J446 - Steuergerät für Einparkhilfe, im Kofferraum links
T3t
- Steckverbindung, 3-fach, am Geber für Einparkhilfe,
vorn rechts
T3u
- Steckverbindung, 3-fach, am Geber für Einparkhilfe,
vorn rechts, Mitte
T6u
- Steckverbindung, 6-fach, im Motorraum vorn rechts
(schwarz)
T12r - Steckverbindung, 12-fach, am Steuergerät für
Einparkhilfe (braun)
348 - Masseverbindung (Einparkhilfe), im Leitungsstrang
Stoßfänger vorn
X65 - Verbindung (Einparkhilfe), im Leitungsstrang
Stoßfänger vorn
