Skoda Octavia II: Elektrische Schaltungen - Teil 153

Nr.65/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

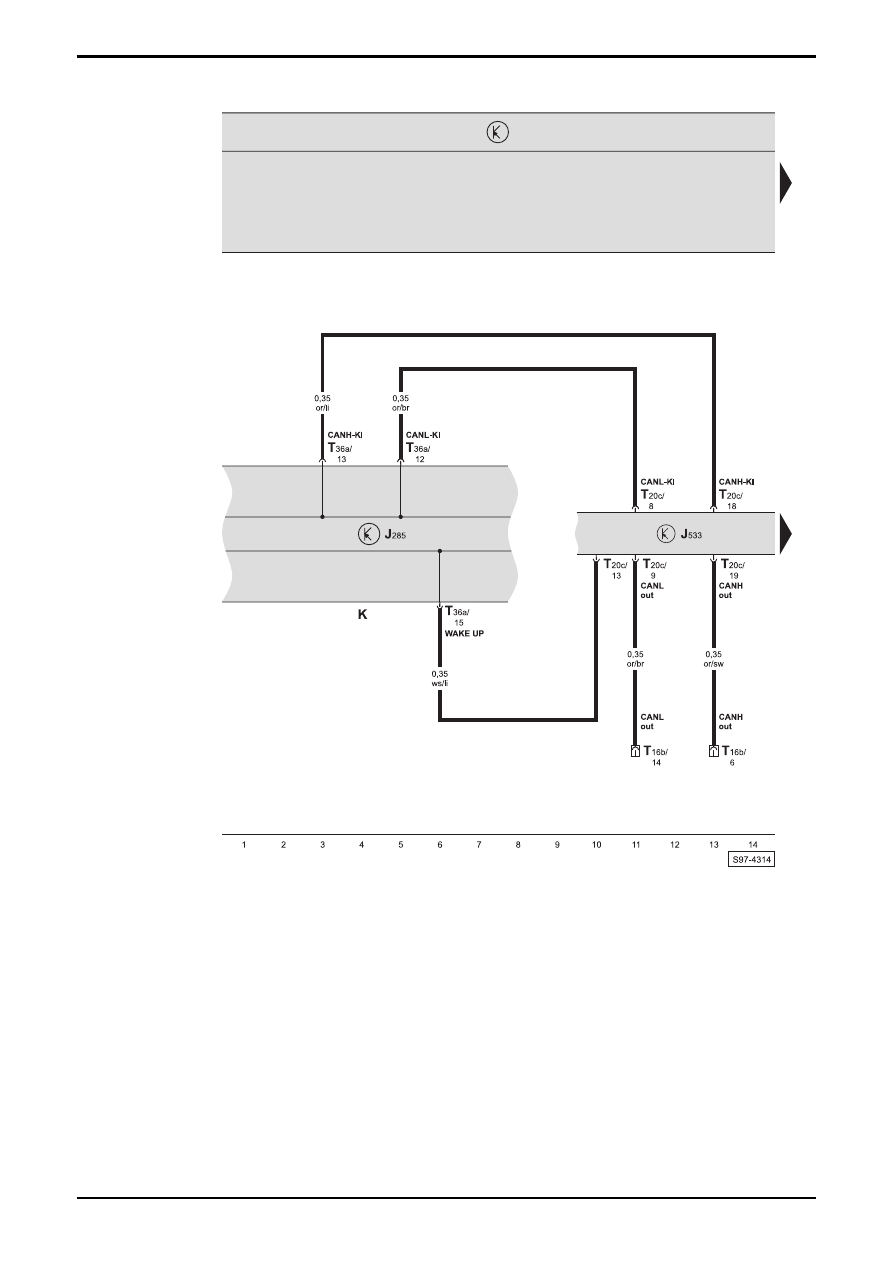

Schalttafeleinsatz, Diagnose-Interface für Datenbus, Steckverbindung für Diagnoseanschluss

J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

T16b  -  Steckverbindung, 16-fach, für Diagnoseanschluss,

unter Schalttafel links

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

OCTAVIA II

 Stromlaufplan

Nr.65/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

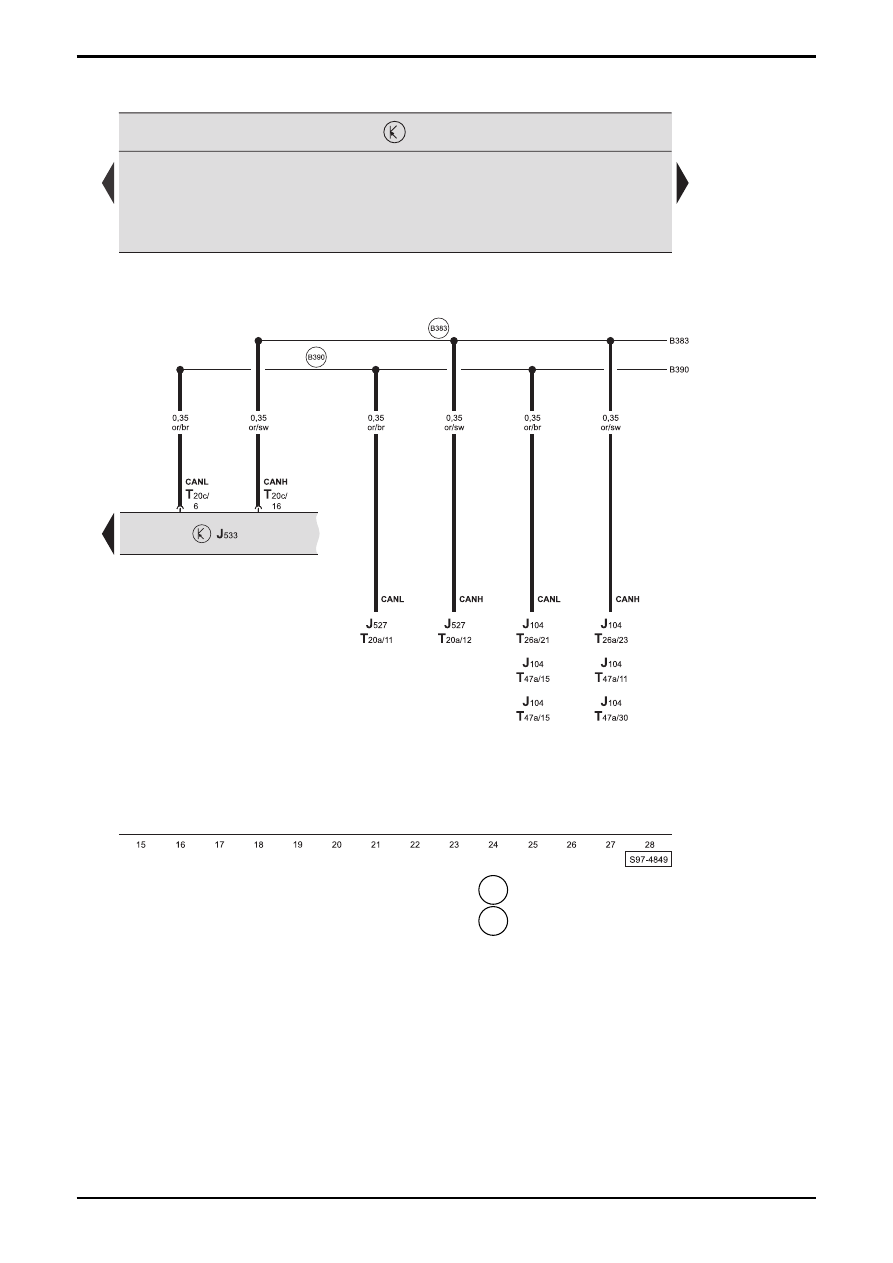

Diagnose-Interface für Datenbus, Anschluß für: Steuergerät für Lenksäulenelektronik, Steuergerät für
ABS mit ASR / ABS mit EDS und ASR/ ESP

J104  -  Steuergerät für ABS mit ASR / ABS mit EDS und

ASR/ ESP

J527 - Steuergerät

für

Lenksäulenelektronik

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T26a  -  Steckverbindung, 26-fach, am Steuergerät für

ABS mit ASR

T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

Nr.65/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

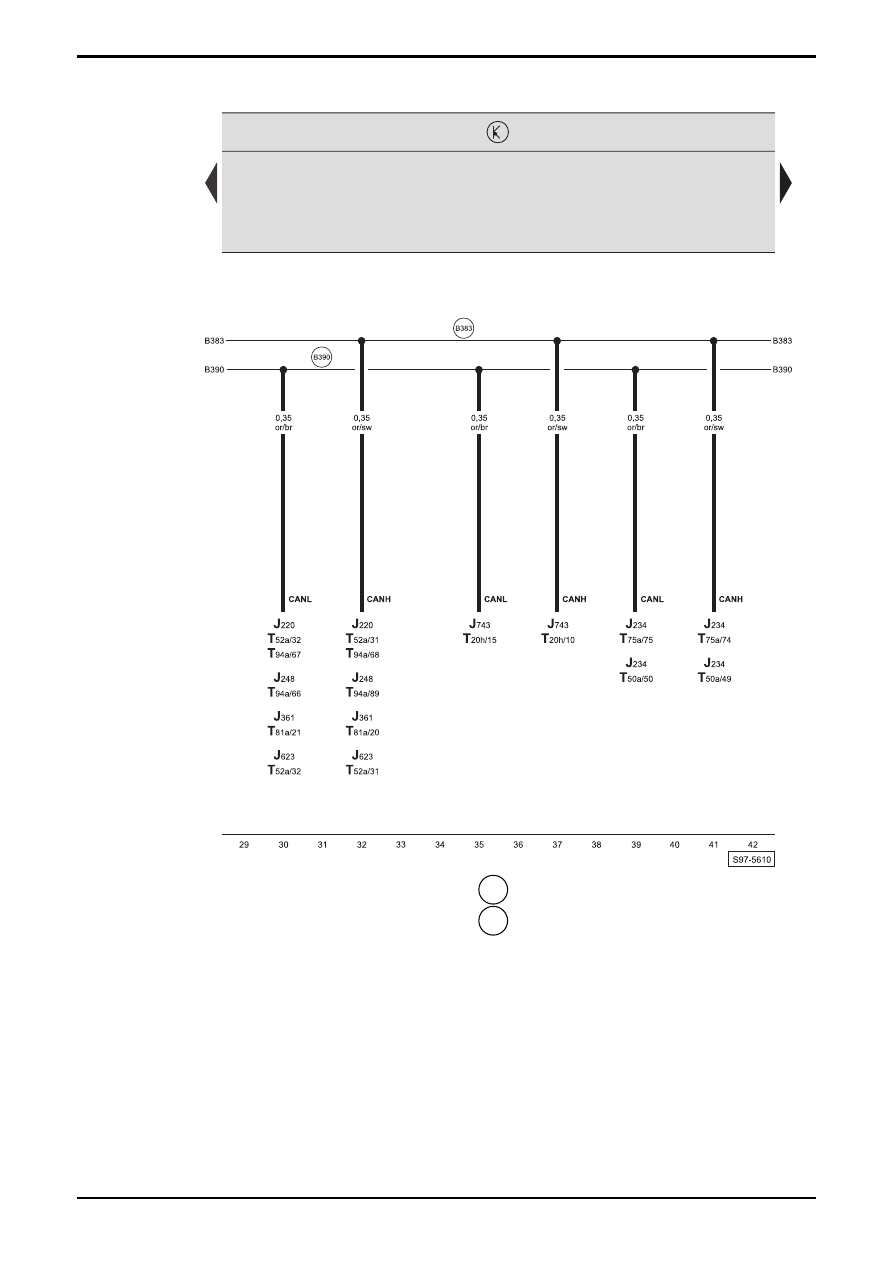

Anschluß für: Steuergeräte für Motoren, Steuergerät für Airbag, Mechatronik für Direktschaltgetriebe

J220 - Steuergerät

für

Motronic

J234  -  Steuergerät für Airbag, auf dem Tunnel vorn
J248 - Steuergerät

für

Dieseldirekteinspritzanlage

J361 - Steuergerät

für

Simos

J623 - Motorsteuergerät
J743 - Mechatronik

für

Direktschaltgetriebe

T20h  -  Steckverbindung, 20-fach, am autom. Getriebe
T50a  -  Steckverbindung, 50-fach, am Steuergerät für Airbag
T52a  -  Steckverbindung, 52-fach, am Motorsteuergerät
T75a  -  Steckverbindung, 75-fach, am Steuergerät für Airbag
T81a  -  Steckverbindung, 81-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.65/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

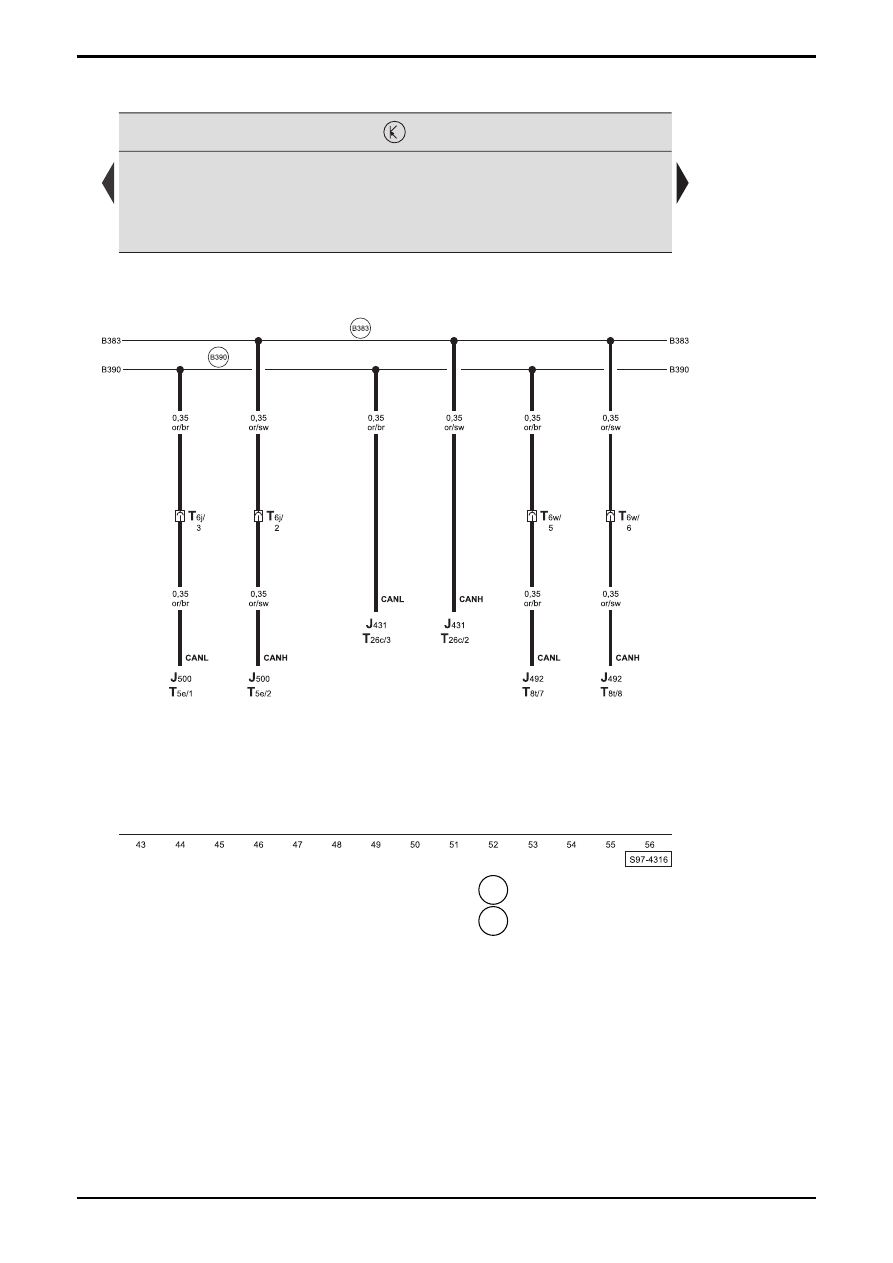

Anschluß für: Steuergerät für elektromechanische Servolenkung, Steuergerät für Leuchtweitenregelung,
Steuergerät für Allradantrieb

J431 - Steuergerät

für

Leuchtweitenregelung,

unter

Schalttafel Mitte

J492 - Steuergerät

für

Allradantrieb

J500  -  Steuergerät für elektromechanische Servolenkung
T5e

-  Steckverbindung, 5-fach, am Steuergerät für

elektromechanische Servolenkung

T6j

-  Steckverbindung, 6-fach, im Motorraum vorn links

(schwarz)

T6w

-  Steckverbindung, 6-fach, im Halter am

Kraftstoffvorratsgeber -2-

T8t

-  Steckverbindung, 8-fach, am Steuergerät für

Allradantrieb

T26c  -  Steckverbindung, 26-fach, am Steuergerät für

Leuchtweitenregelung

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum
