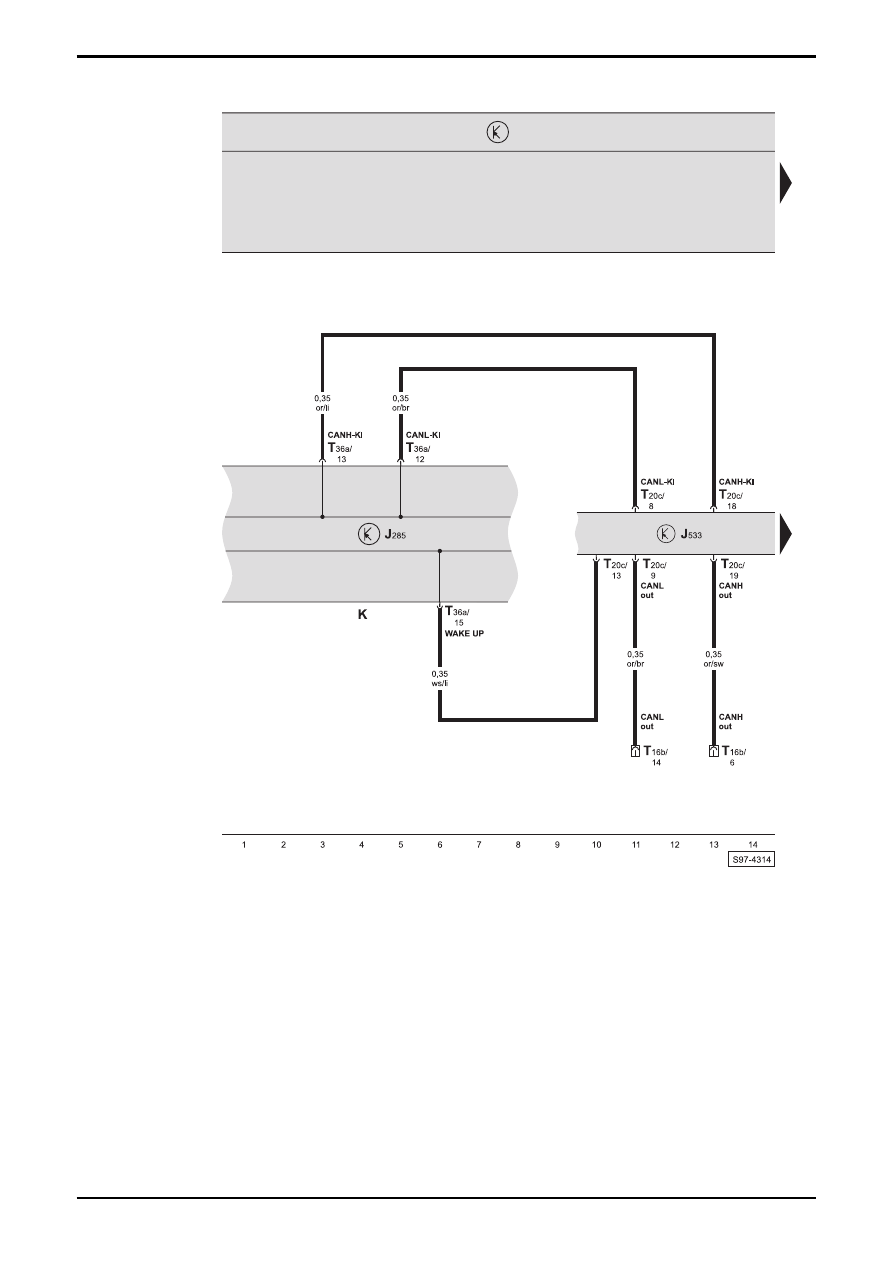

Schalttafeleinsatz, Diagnose-Interface für Datenbus, Steckverbindung für Diagnoseanschluss

J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

T16b  -  Steckverbindung, 16-fach, für Diagnoseanschluss,

unter Schalttafel links

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

OCTAVIA II

 Stromlaufplan

Nr.67/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

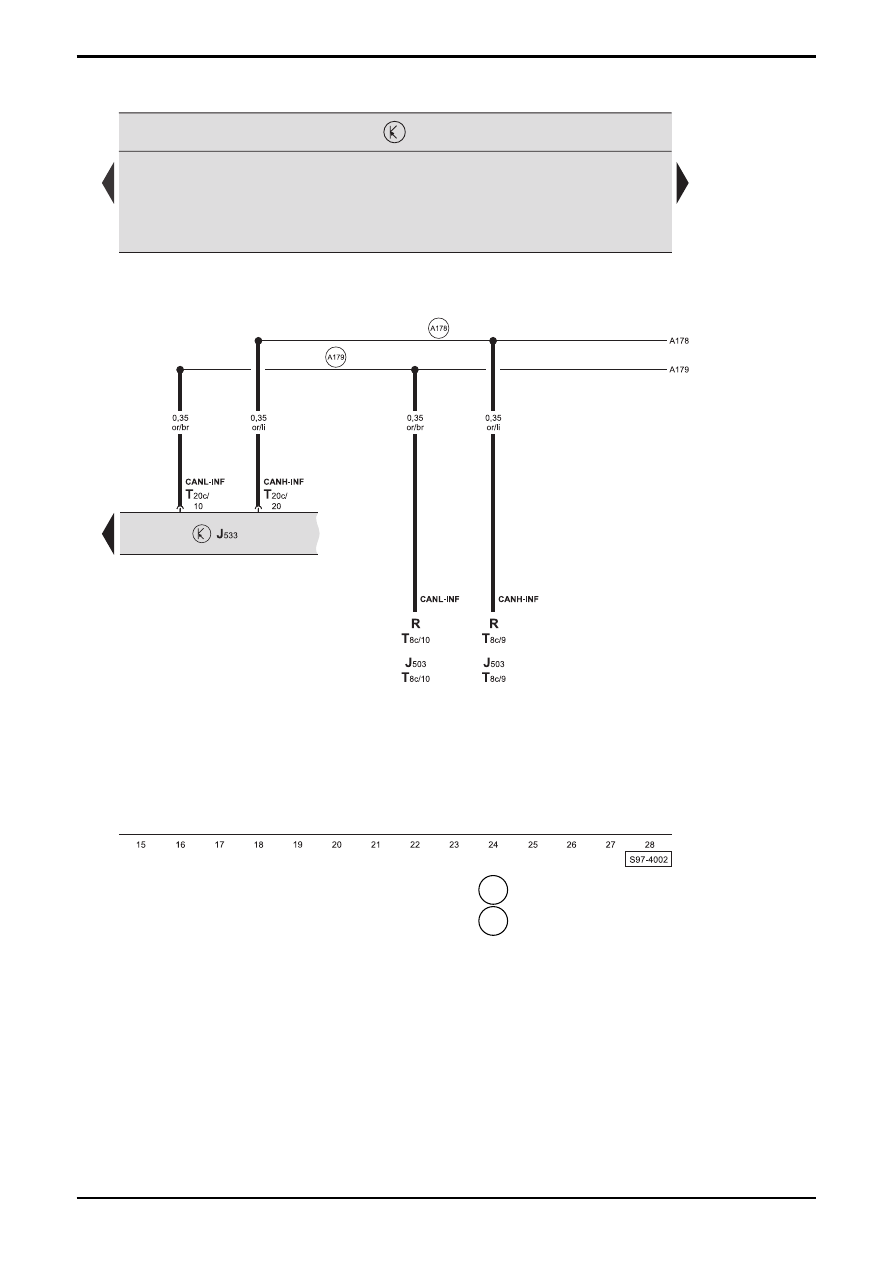

Diagnose-Interface für Datenbus, Anschluß für: Radio, Steuergerät für Radio-Navigationssystem

J503 - Steuergerät

für

Radio-Navigationssystem

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

R -

Radio

T8c

-  Steckverbindung, 8-fach, am Radio oder am

Steuergerät für Radio-Navigationssystem (schwarz)

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

 A178

- Verbindung (CAN-H, Infotainment), im

Schalttafelleitungsstrang

 A179

- Verbindung (CAN-L, Infotainment), im

Schalttafelleitungsstrang

Nr.67/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

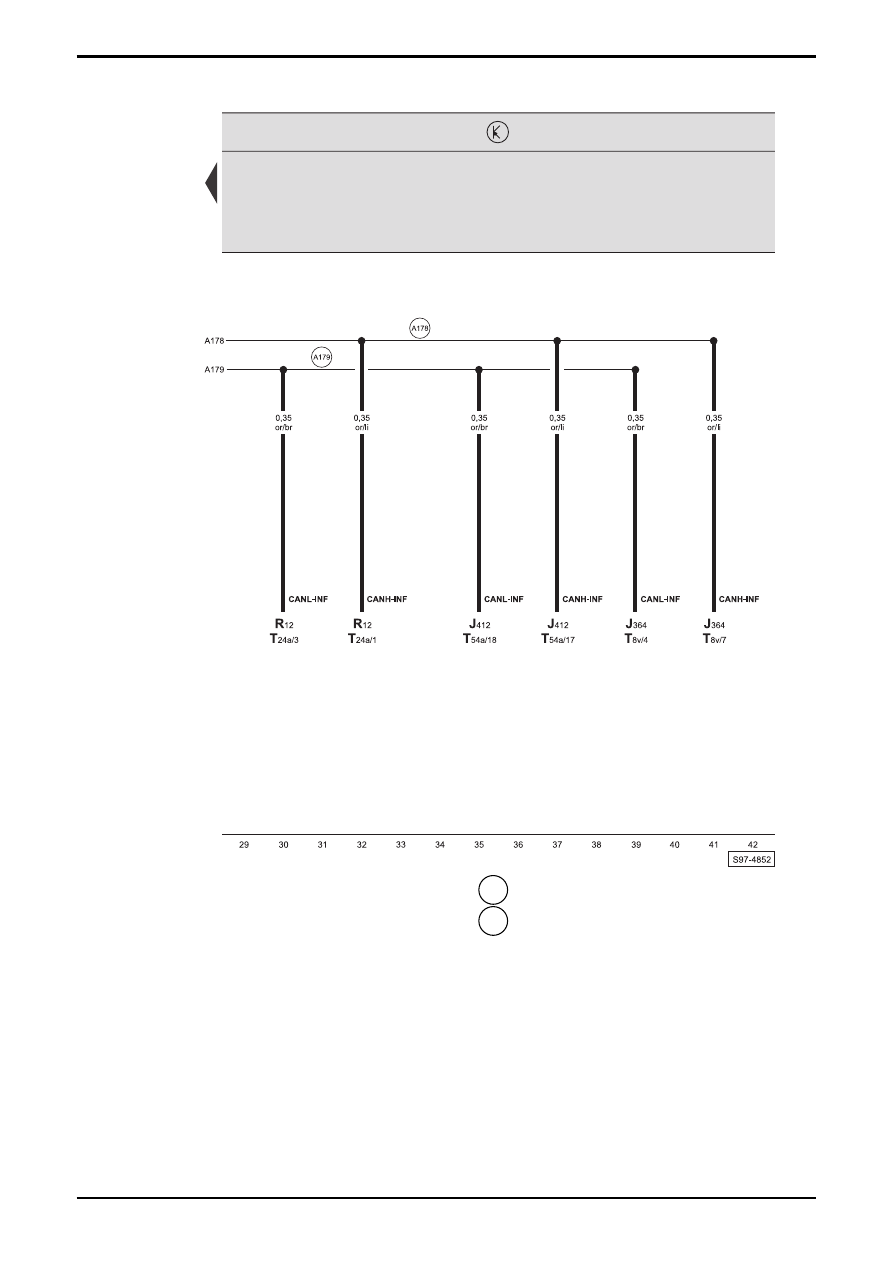

Anschluß für: Steuergerät für Zusatzheizung, Steuergerät für Bedienungselektronik des Handys (Interface-Box),
Verstärker

J364 - Steuergerät

für

Zusatzheizung

J412 - Steuergerät

für

Bedienungselektronik

des

Handys

(Interface-Box), unter dem Beifahrersitz

R12

-  Verstärker, unter dem Fahrersitz

T8v

-  Steckverbindung, 8-fach, am Steuergerät für

Zusatzheizung

T24a  -  Steckverbindung, 24-fach, am Verstärker
T54a  -  Steckverbindung, 54-fach, am Steuergerät für

Bedienungselektronik des Handys (Interface-Box)

 A178

- Verbindung (CAN-H, Infotainment), im

Schalttafelleitungsstrang

 A179

- Verbindung (CAN-L, Infotainment), im

Schalttafelleitungsstrang

OCTAVIA II

 Stromlaufplan

Nr.68/1

Ausgabe 11.06
S00.5725.00.00

2,0 l - TDI mit Pumpe-Düse-Einheit/125 kW,
Motorkennbuchstaben BMN, ab Juli 2006

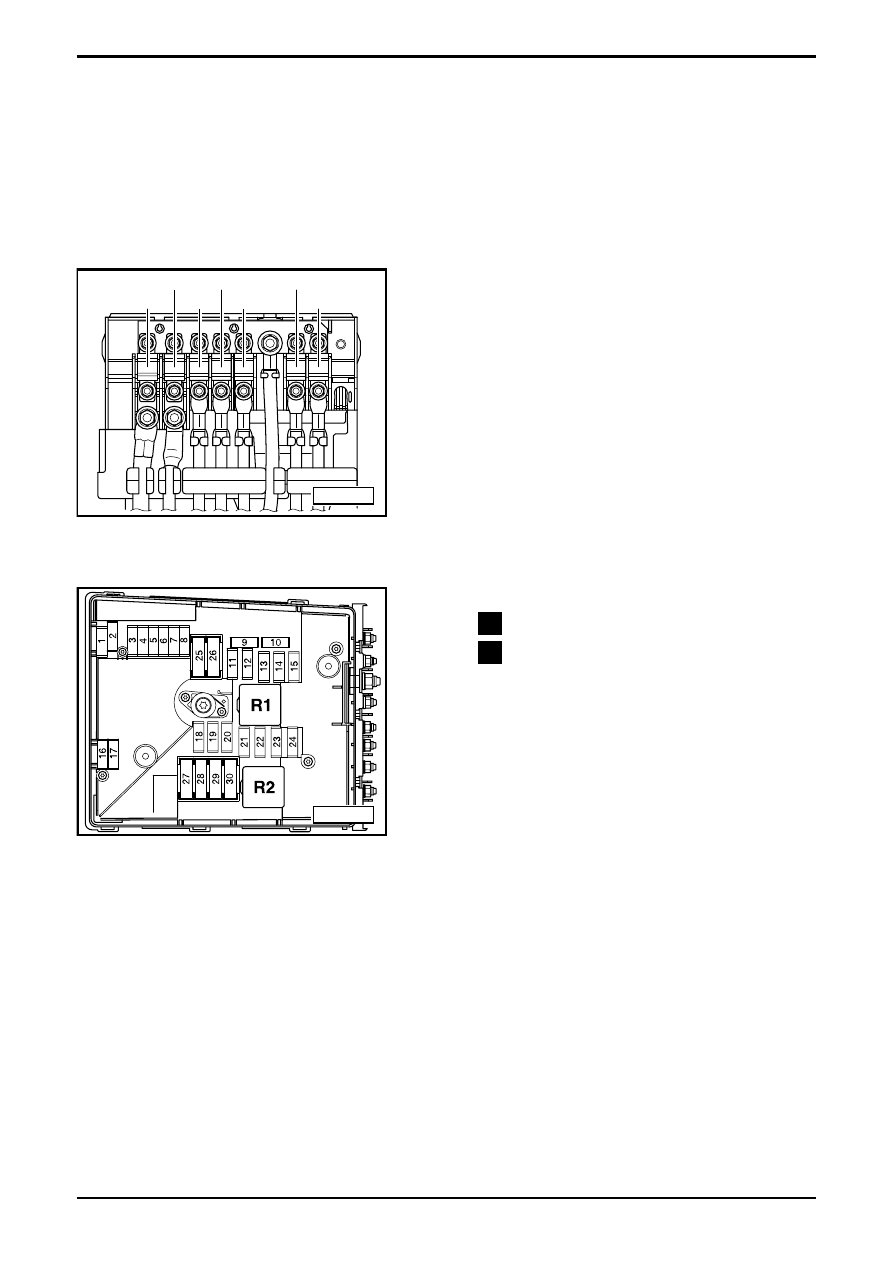

E-Box - Vorderseite:

E-Box:

Relaisplatzbelegung



R1

 - Relais

für

Dieseldirekteinspritzanlage



R2

 - Steckbrücke

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

SA1

SA3 SA5

SA7

SA2 SA4

SA6

S97-4853

S97-4853

S97-4854
