Skoda Octavia II: Elektrische Schaltungen - Teil 130

Nr.42/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

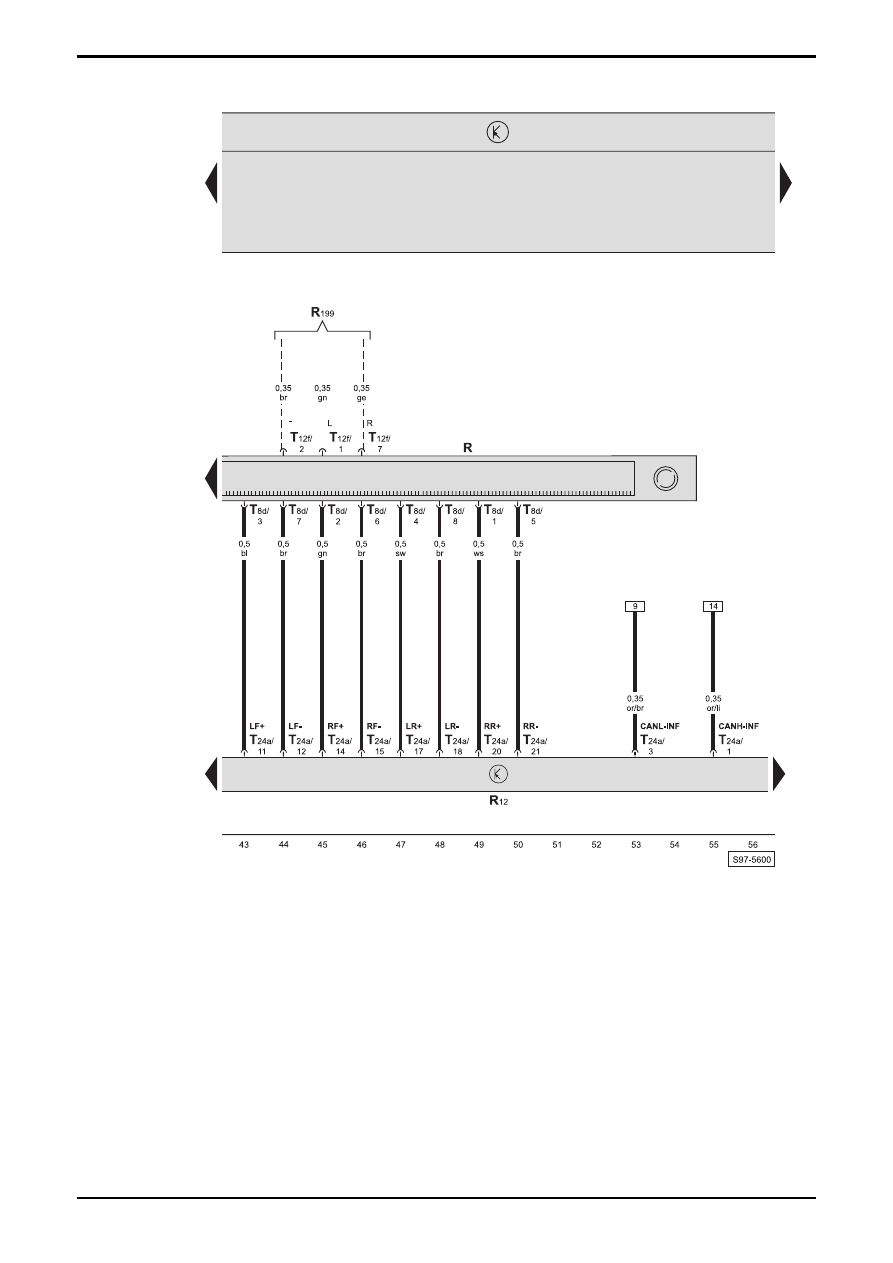

Radio, Verstärker

R -

Radio

R12

-  Verstärker, unter dem Fahrersitz

R199 - Anschluss

für

externe

Audioquellen

T8d

-  Steckverbindung, 8-fach, am Radio (braun)

T12f  -  Steckverbindung, 12-fach, am Radio (blau)
T24a  -  Steckverbindung, 24-fach, am Verstärker

= = =  -  nur bei Fahrzeugen mit Anschluss für externe

Audioquellen

OCTAVIA II

 Stromlaufplan

Nr.42/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

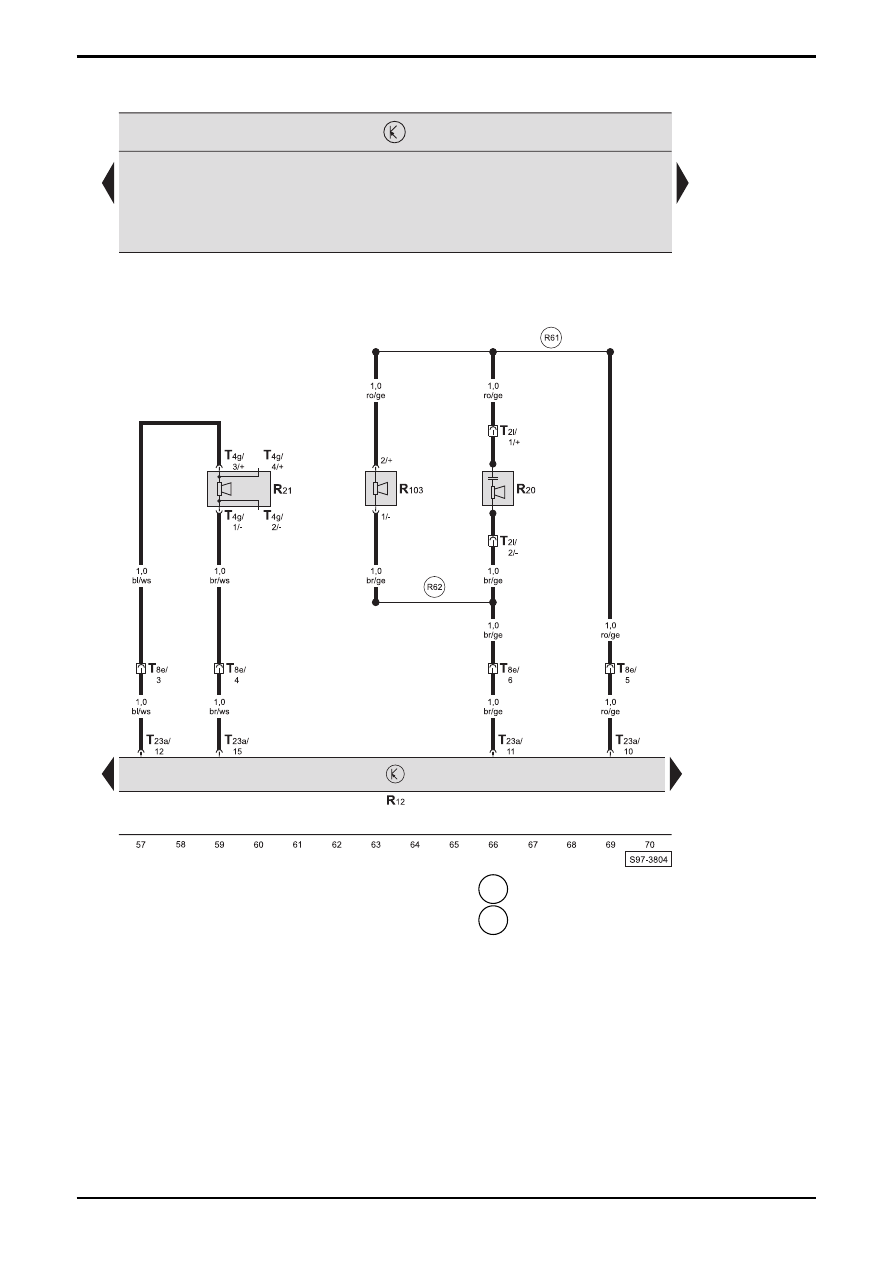

Verstärker, Lautsprecher vorn links

R12

-  Verstärker, unter dem Fahrersitz

R20 -

Hochtonlautsprecher

vorn

links

R21 -

Tieftonlautsprecher

vorn

links

R103 - Mitteltonlautsprecher

vorn

links

T2l

-  Steckverbindung, 2-fach, am Hochtonlautsprecher

vorn links

T4g -

Steckverbindung,

4-fach,

am

Tieftonlautsprecher

vorn

links

T8e

-  Steckverbindung, 8-fach, an der A-Säule links

(schwarz)

T23a  -  Steckverbindung, 23-fach, am Verstärker

 R61  -  Verbindung (Lautsprecher +), im Leitungsstrang

Türverkabelung-Fahrerseite

 R62  -  Verbindung (Lautsprecher -), im Leitungsstrang

Türverkabelung-Fahrerseite

Nr.42/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

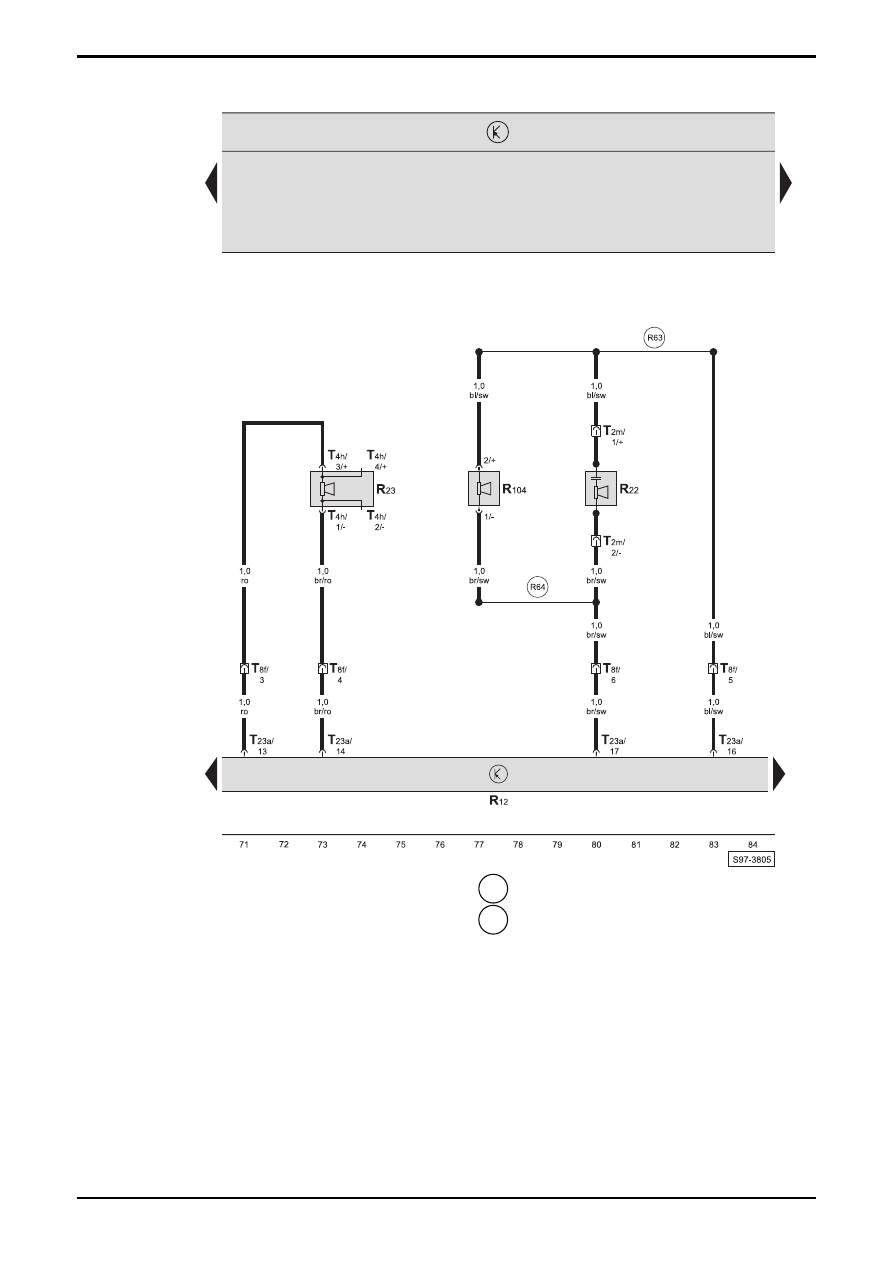

Verstärker, Lautsprecher vorn rechts

R12

-  Verstärker, unter dem Fahrersitz

R22 -

Hochtonlautsprecher

vorn

rechts

R23 -

Tieftonlautsprecher

vorn

rechts

R104 - Mitteltonlautsprecher

vorn

rechts

T2m  -  Steckverbindung, 2-fach, am Hochtonlautsprecher

vorn rechts

T4h -

Steckverbindung,

4-fach,

am

Tieftonlautsprecher

vorn

rechts

T8f

-  Steckverbindung, 8-fach, an der A-Säule rechts

(schwarz)

T23a  -  Steckverbindung, 23-fach, am Verstärker

 R63  -  Verbindung (Lautsprecher +), im Leitungsstrang

Türverkabelung-Beifahrerseite

 R64  -  Verbindung (Lautsprecher -), im Leitungsstrang

Türverkabelung-Beifahrerseite

OCTAVIA II

 Stromlaufplan

Nr.42/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Verstärker, Lautsprecher hinten links

R12

-  Verstärker, unter dem Fahrersitz

R14

-  Hochtonlautsprecher hinten links

R15

-  Tieftonlautsprecher hinten links

R105  -  Mitteltonlautsprecher hinten links
T2n

-  Steckverbindung, 2-fach, am Hochtonlautsprecher

hinten links

T4j -

Steckverbindung,

4-fach,

am

Tieftonlautsprecher

hinten links

T8g

-  Steckverbindung, 8-fach, an der B-Säule links

(schwarz)

T23a  -  Steckverbindung, 23-fach, am Verstärker

 R71  -  Verbindung (Lautsprecher +), im Leitungsstrang

Türverkabelung - hinten links

 R72  -  Verbindung (Lautsprecher -), im Leitungsstrang

Türverkabelung - hinten links
