Skoda Octavia II: Elektrische Schaltungen - Teil 131

Nr.42/10

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

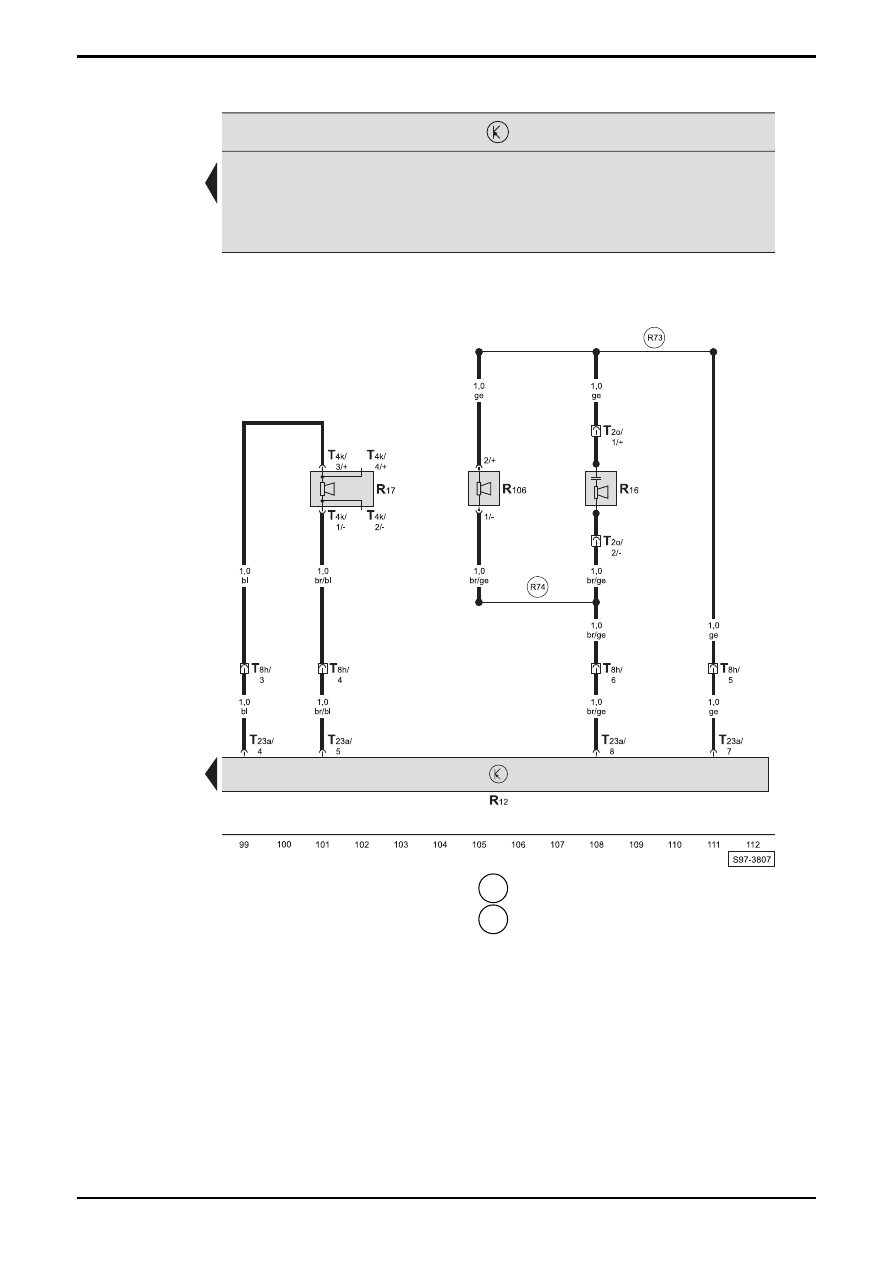

Verstärker, Lautsprecher hinten rechts

R12

-  Verstärker, unter dem Fahrersitz

R16

-  Hochtonlautsprecher hinten rechts

R17

-  Tieftonlautsprecher hinten rechts

R106  -  Mitteltonlautsprecher hinten rechts
T2o

-  Steckverbindung, 2-fach, am Hochtonlautsprecher

hinten rechts

T4k -

Steckverbindung,

4-fach,

am

Tieftonlautsprecher

hinten rechts

T8h

-  Steckverbindung, 8-fach, an der B-Säule rechts

(schwarz)

T23a  -  Steckverbindung, 23-fach, am Verstärker

 R73  -  Verbindung (Lautsprecher +), im Leitungsstrang

Türverkabelung - hinten rechts

 R74  -  Verbindung (Lautsprecher -), im Leitungsstrang

Türverkabelung - hinten rechts

OCTAVIA II

 Stromlaufplan

Nr.43/1

Ausgabe 11.06
S00.5725.00.00

Radio-Navigationssystem,
Radio-Navigationssystem mit CD-Wechsler,
ab Mai 2006

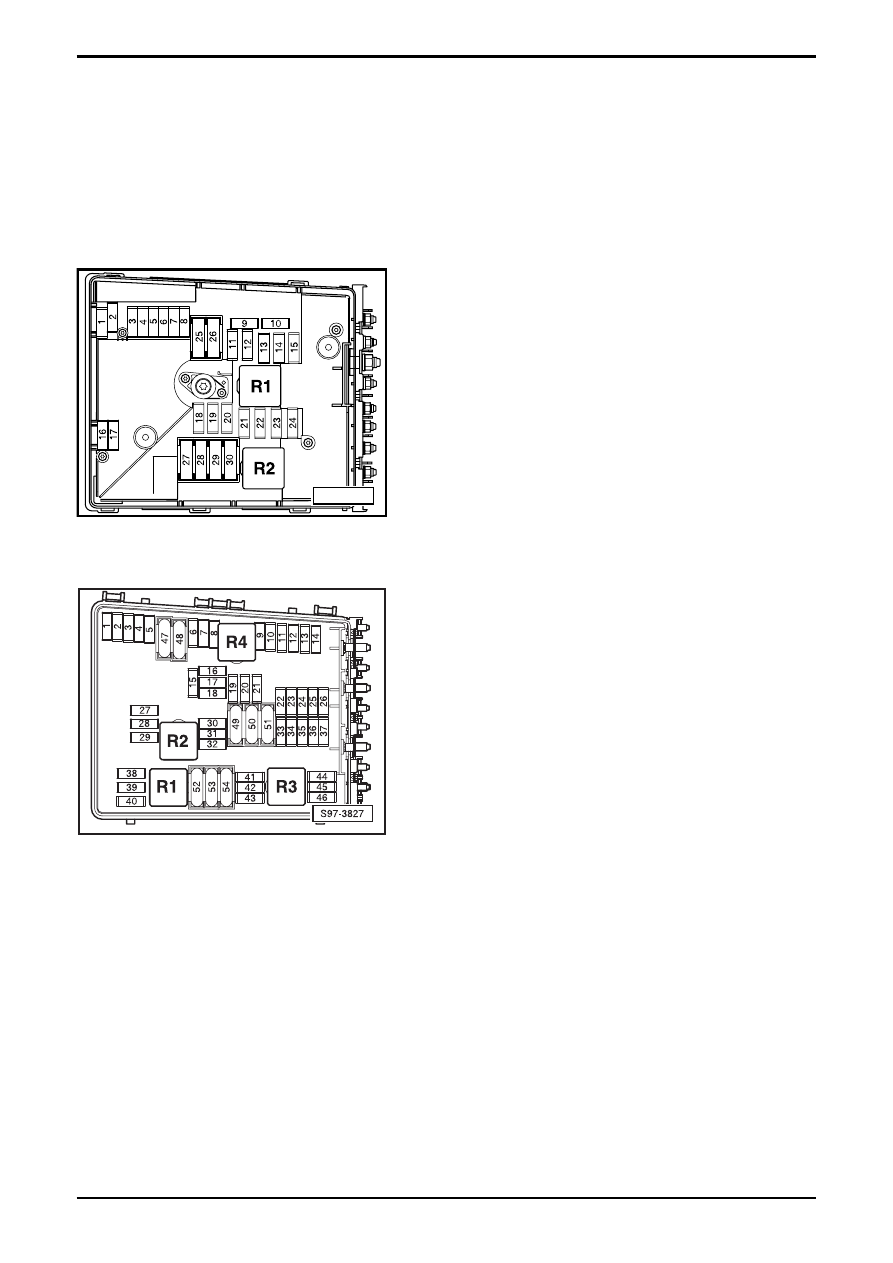

E-Box (gilt nicht für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

S97-4854

E-Box (gilt für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.43/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

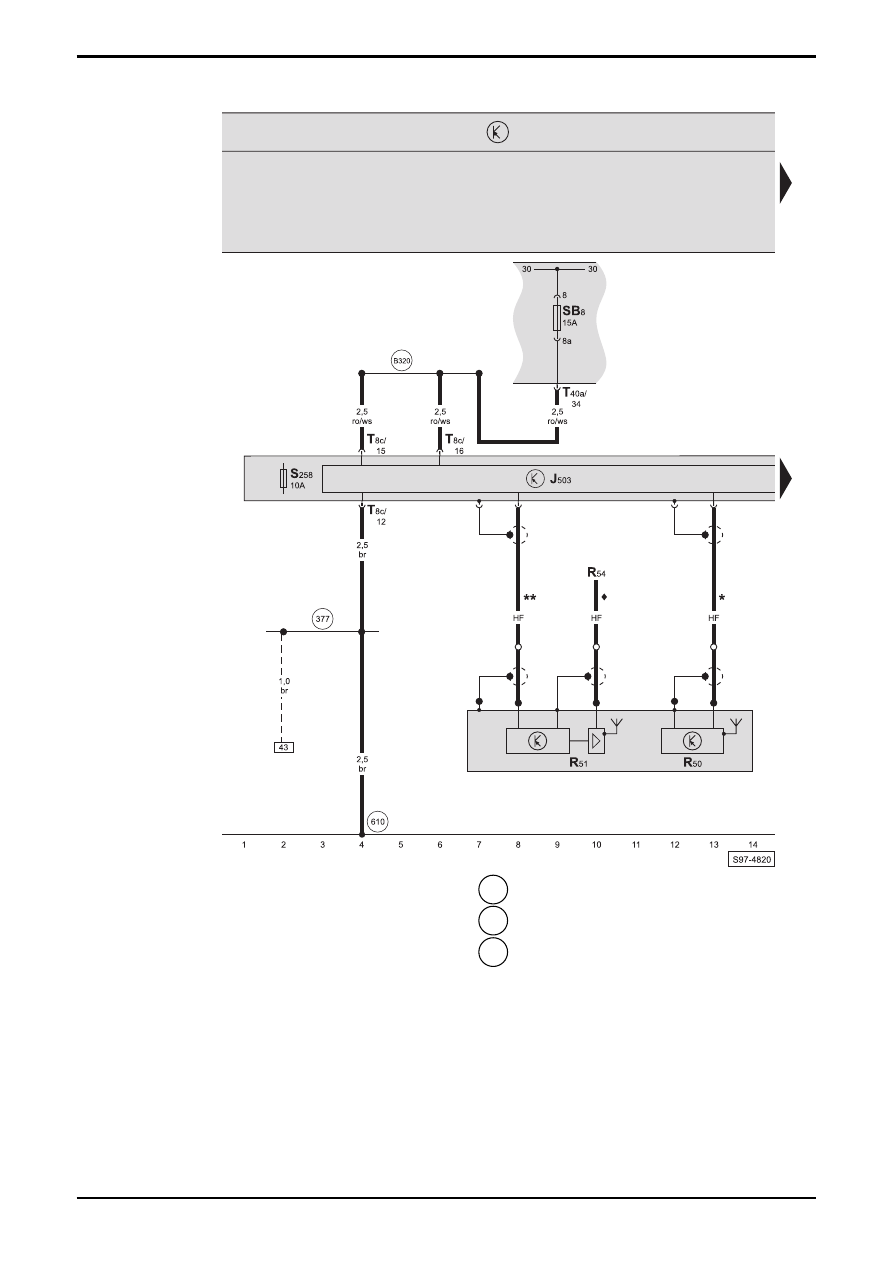

Steuergerät für Radio-Navigationssystem, Antenne, E-Box, (gilt nicht für 2,0 l/147 kW)

J503 - Steuergerät

für

Radio-Navigationssystem

R50 -

Antenne

für

Navigation

(GPS)

R51 -

Antenne

für

Radio/Telefon

R54 -

Mobilfunktelefon

(Handy)

S258 - Sicherung

für

Radio-Navigationssystem

SB8

-  Sicherung -8-, in der E-Box

T8c

-  Steckverbindung, 8-fach, am Steuergerät für

Radio-Navigationssystem (schwarz)

T40a  -  Steckverbindung, 40-fach, an der E-Box

  377  -  Masseverbindung -12-, im Leitungsstrang Innenraum

  610  -  Massepunkt (Audio), unter der Mittelkonsole vorn

 B320

- Plusverbindung -6- (30a), im Leitungsstrang

Innenraum

*

 -

Antennenkabel

für

Navigationssystem

**

 -

Antennenkabel

für

Radio

♦ -

Antennenkabel

für

Telefon

= = =  -  nur bei Fahrzeugen mit CD-Wechsler

OCTAVIA II

 Stromlaufplan

Nr.43/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

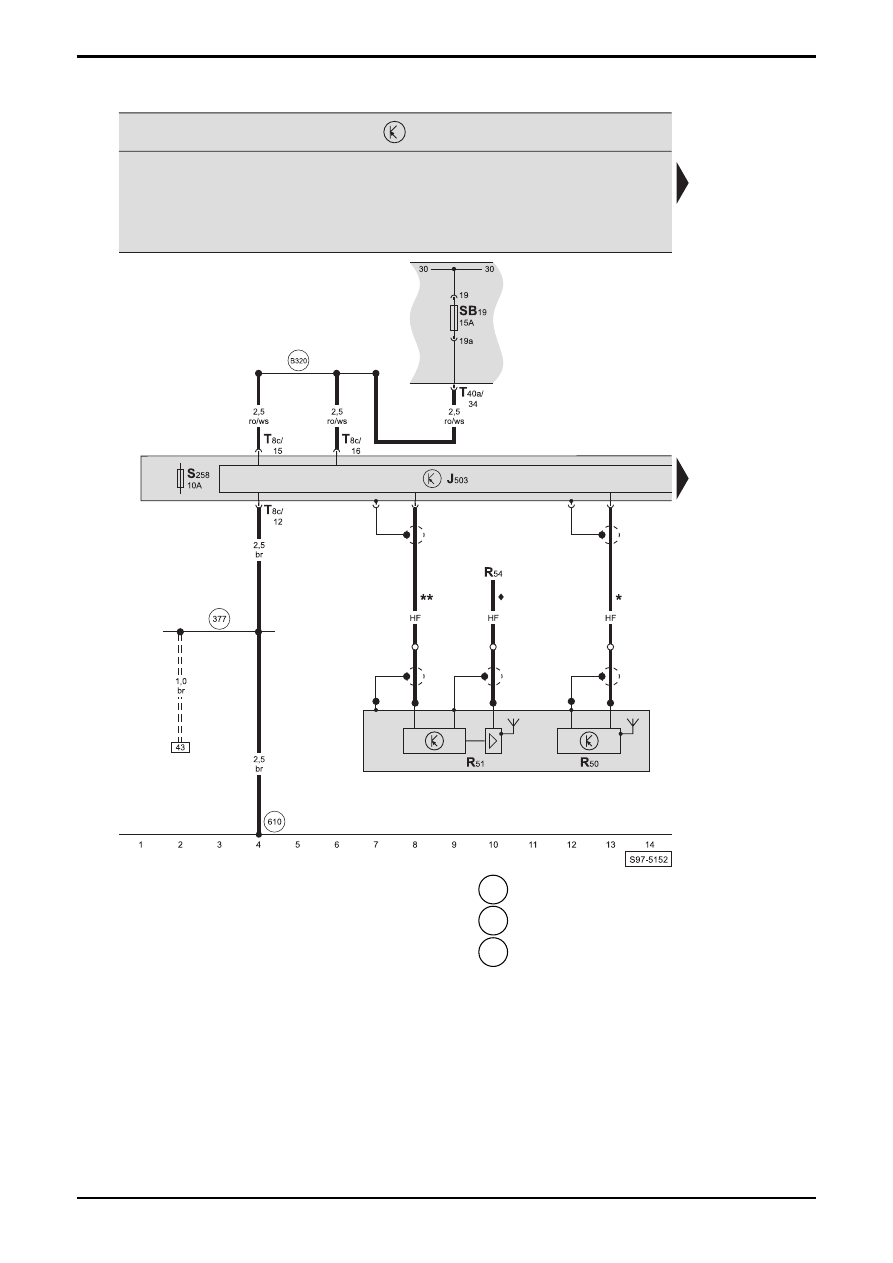

Steuergerät für Radio-Navigationssystem, Antenne, E-Box, (gilt für 2,0 l/147 kW)

J503 - Steuergerät

für

Radio-Navigationssystem

R50 -

Antenne

für

Navigation

(GPS)

R51 -

Antenne

für

Radio/Telefon

R54 -

Mobilfunktelefon

(Handy)

S258 - Sicherung

für

Radio-Navigationssystem

SB19  -  Sicherung -19-, in der E-Box
T8c

-  Steckverbindung, 8-fach, am Steuergerät für

Radio-Navigationssystem (schwarz)

T40a  -  Steckverbindung, 40-fach, an der E-Box

  377  -  Masseverbindung -12-, im Leitungsstrang Innenraum

  610  -  Massepunkt (Audio), unter der Mittelkonsole vorn

 B320

-  Plusverbindung -6- (30a), im Leitungsstrang

Innenraum

*

 -

Antennenkabel

für

Navigationssystem

**

 -

Antennenkabel

für

Radio

♦ -

Antennenkabel

für

Telefon

= = =  -  nur bei Fahrzeugen mit CD-Wechsler
