Skoda Octavia II: Elektrische Schaltungen - Teil 129

Nr.42/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

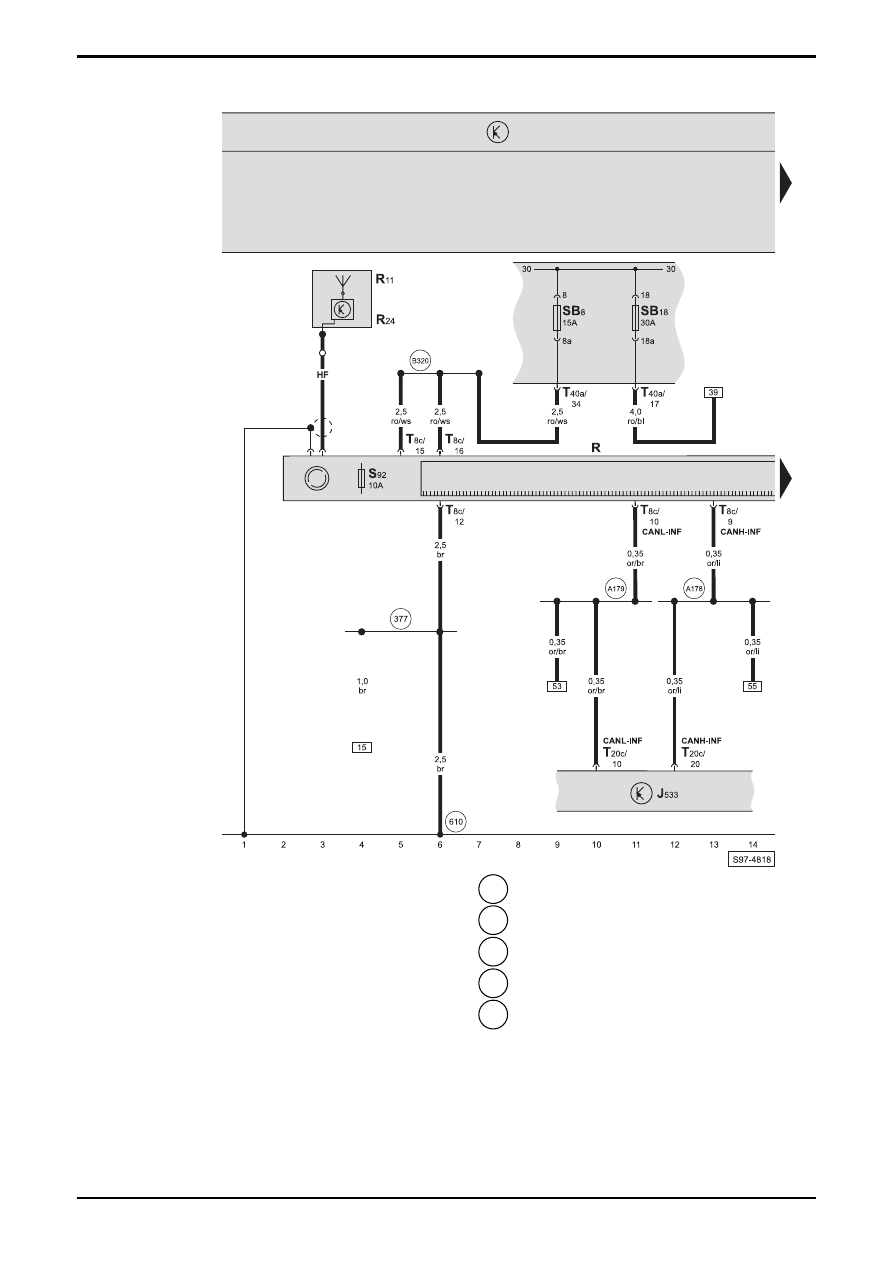

Radio, Antenne, Diagnose-Interface für Datenbus, E-Box, (gilt nicht für 2,0 l/147 kW)

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

R -

Radio

R11 -

Antenne

R24 -

Antennenverstärker

S92 -

Sicherung

für

Radio

SB8

-  Sicherung -8-, in der E-Box

SB18  -  Sicherung -18-, in der E-Box
T8c

-  Steckverbindung, 8-fach, am Radio (schwarz)

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T40a  -  Steckverbindung, 40-fach, an der E-Box

  377  -  Masseverbindung -12-, im Leitungsstrang Innenraum

  610  -  Massepunkt (Audio), unter der Mittelkonsole vorn

 A178

- Verbindung (CAN-H, Infotainment), im

Schalttafelleitungsstrang

 A179

- Verbindung (CAN-L, Infotainment), im

Schalttafelleitungsstrang

 B320

- Plusverbindung -6- (30a), im Leitungsstrang

Innenraum

= = =  -  nur bei Fahrzeugen mit CD-Wechsler

OCTAVIA II

 Stromlaufplan

Nr.42/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

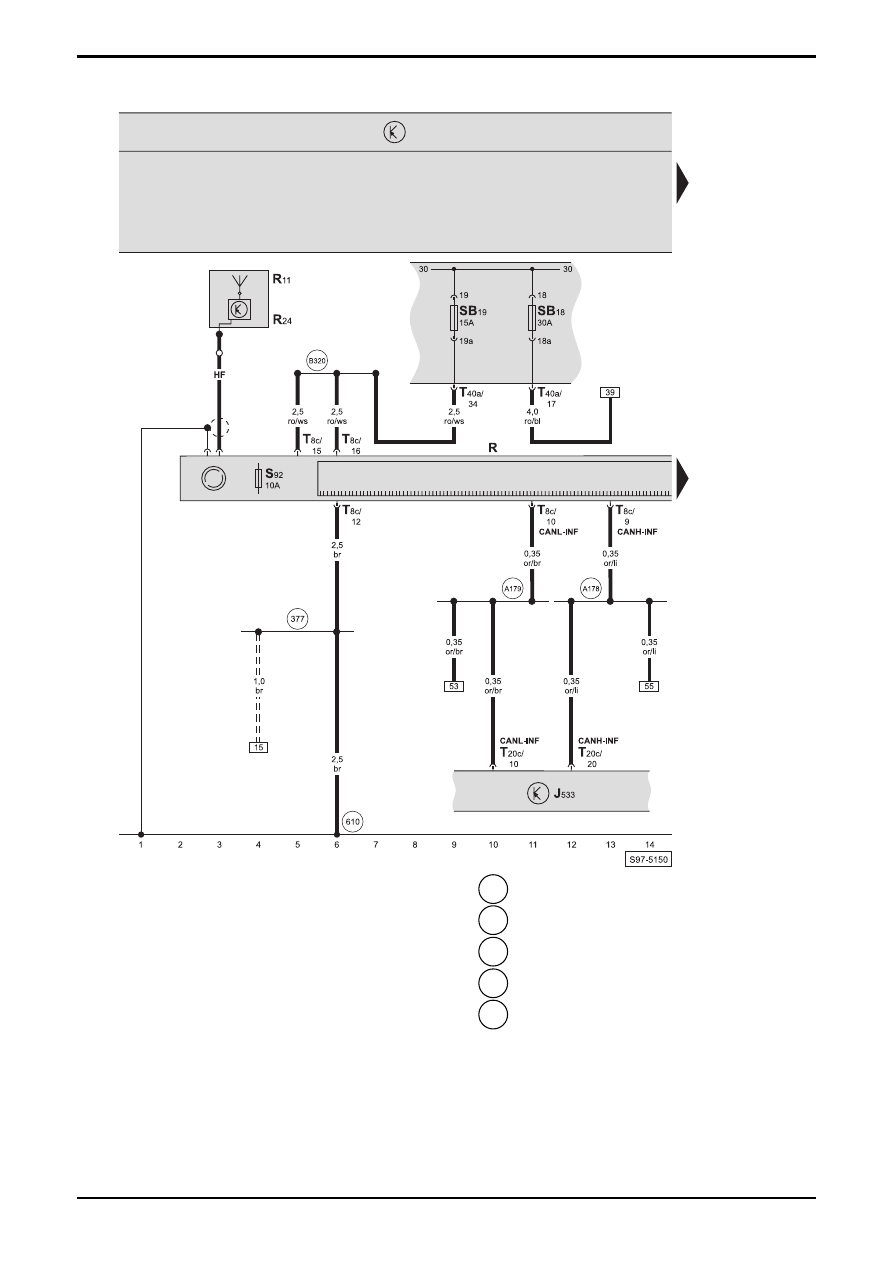

Radio, Antenne, Diagnose-Interface für Datenbus, E-Box, (gilt für 2,0 l/147 kW)

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

R -

Radio

R11 -

Antenne

R24 -

Antennenverstärker

S92 -

Sicherung

für

Radio

SB18  -  Sicherung -18-, in der E-Box
SB19  -  Sicherung -19-, in der E-Box
T8c

-  Steckverbindung, 8-fach, am Radio (schwarz)

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T40a  -  Steckverbindung, 40-fach, an der E-Box

  377  -  Masseverbindung -12-, im Leitungsstrang Innenraum

  610  -  Massepunkt (Audio), unter der Mittelkonsole vorn

 A178

- Verbindung (CAN-H, Infotainment), im

Schalttafelleitungsstrang

 A179

- Verbindung (CAN-L, Infotainment), im

Schalttafelleitungsstrang

 B320

-  Plusverbindung -6- (30a), im Leitungsstrang

Innenraum

= = =  -  nur bei Fahrzeugen mit CD-Wechsler

Nr.42/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

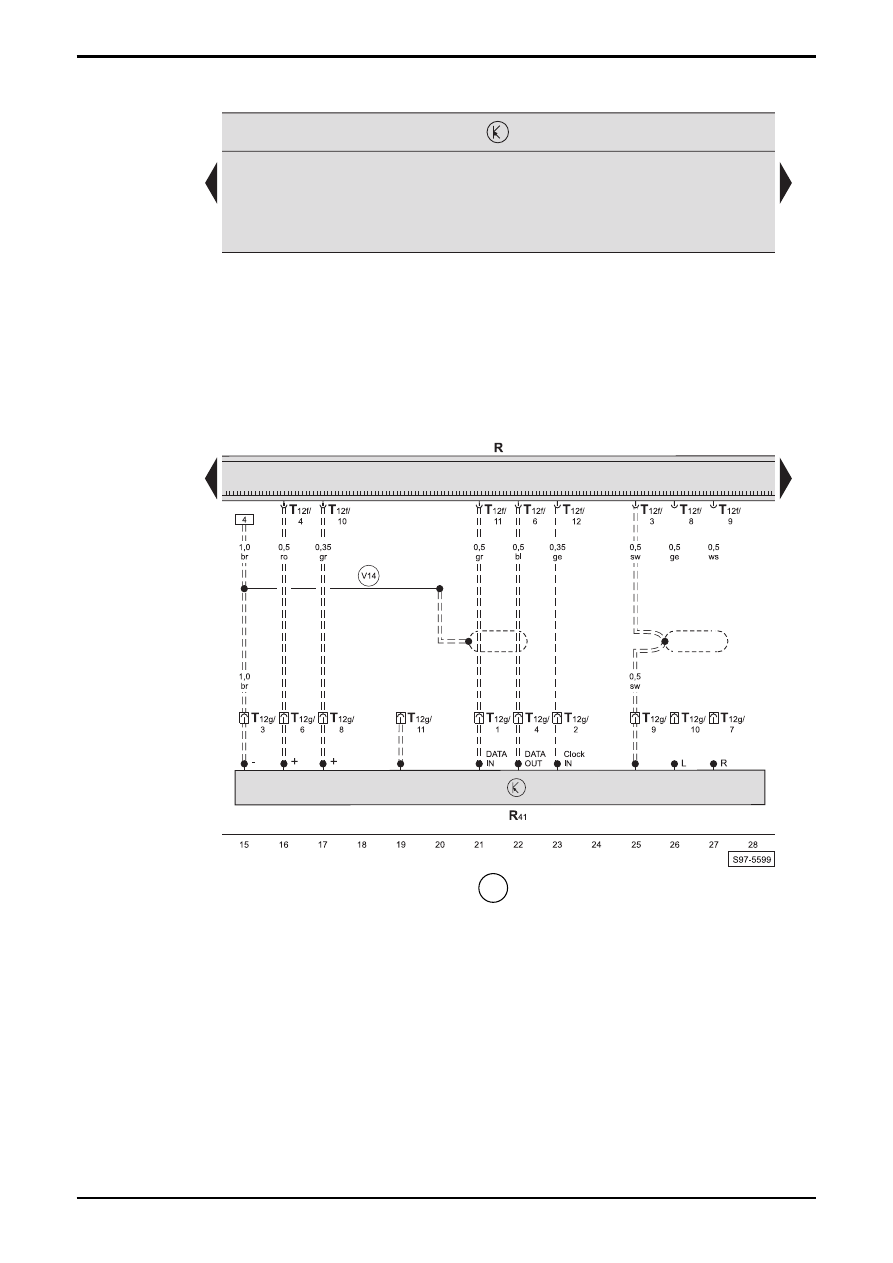

Radio, CD-Wechsler

R -

Radio

R41 -

CD-Wechsler

T12f  -  Steckverbindung, 12-fach, am Radio (blau)
T12g  -  Steckverbindung, 12-fach, am CD-Wechsler

 V14  -  Verbindung (Abschirmung), im Leitungsstrang

CD-Wechsler

= = =  -  nur bei Fahrzeugen mit CD-Wechsler

OCTAVIA II

 Stromlaufplan

Nr.42/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

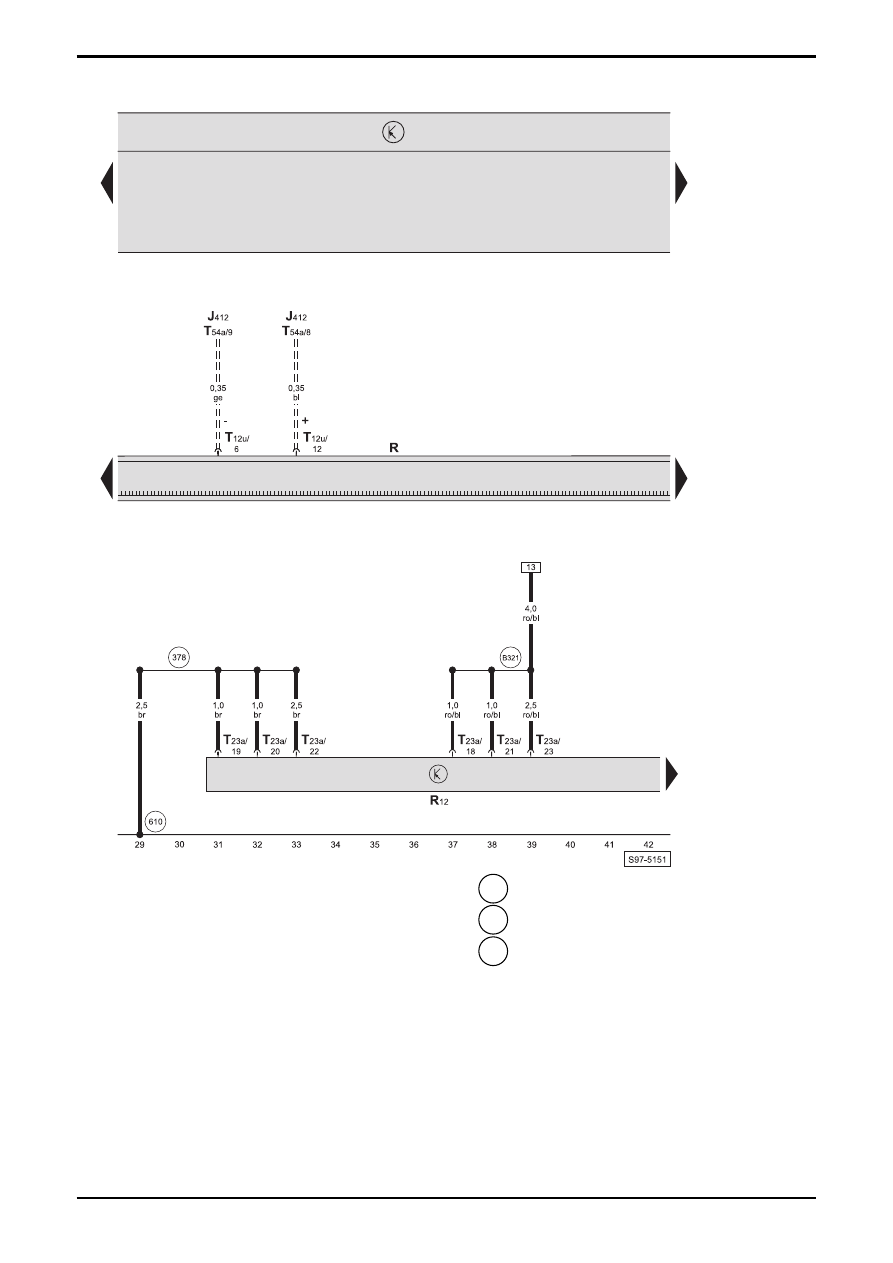

Radio, Verstärker

J412 - Steuergerät

für

Bedienungselektronik

des

Handys

(Interface-Box), unter dem Beifahrersitz

R -

Radio

R12

-  Verstärker, unter dem Fahrersitz

T12u  -  Steckverbindung, 12-fach, am Radio (grün)
T23a  -  Steckverbindung, 23-fach, am Verstärker
T54a  -  Steckverbindung, 54-fach, am Steuergerät für

Bedienungselektronik des Handys (Interface-Box)

  378  -  Masseverbindung -13-, im Leitungsstrang Innenraum

  610  -  Massepunkt (Audio), unter der Mittelkonsole vorn

 B321

- Plusverbindung -7- (30a), im Leitungsstrang

Innenraum

= = =  -  nur bei Fahrzeugen mit Telefonanlage
