Skoda Octavia II: Elektrische Schaltungen - Teil 127

OCTAVIA II

 Stromlaufplan

Nr.40/11

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

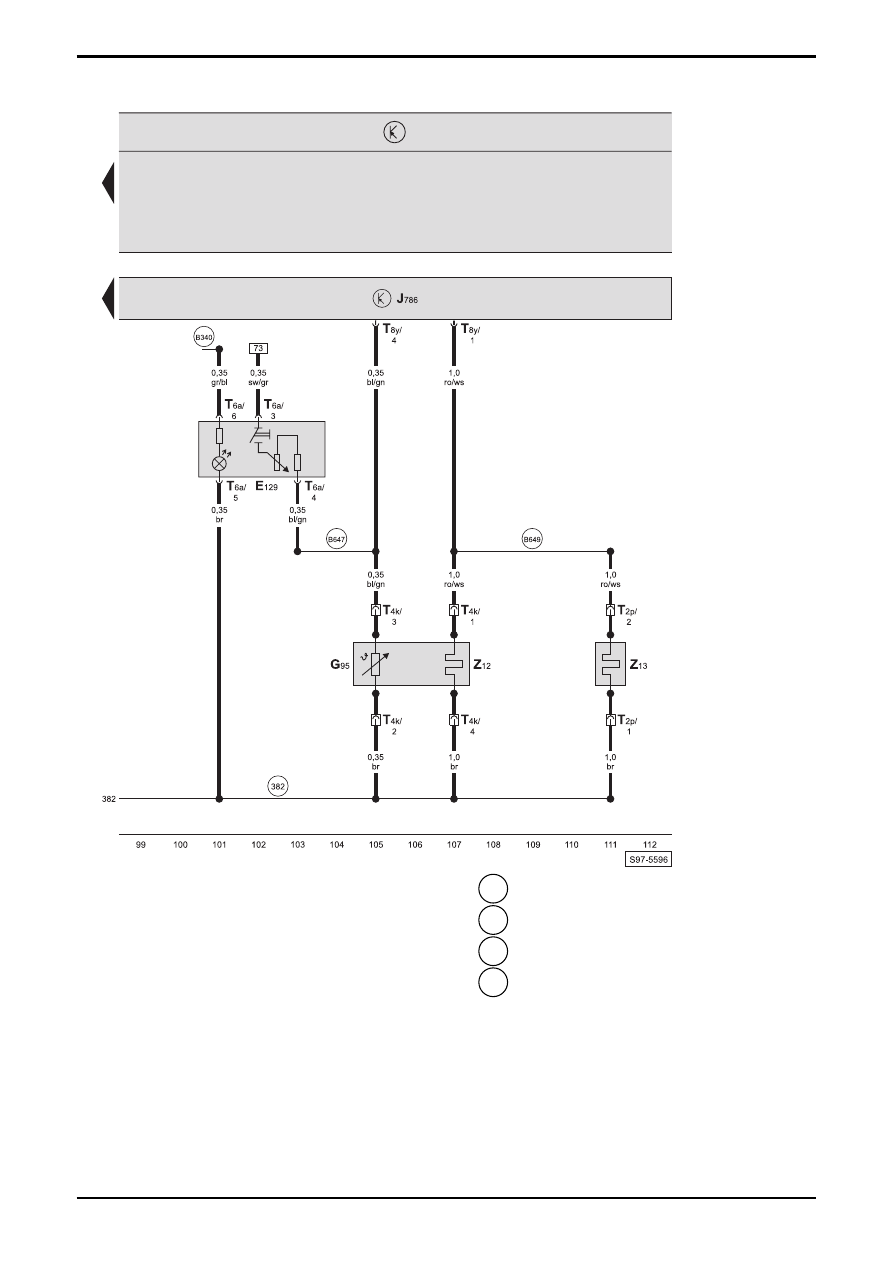

Steuergerät für beheizbare Rücksitze, Schalter mit Regulierung des beheizbaren Rücksitzes rechts, Sitzheizung
hinten rechts

E129  -  Schalter mit Regulierung des beheizbaren Rücksitzes

rechts

G95

-  Temperaturfühler - Rücksitz rechts

J786  -  Steuergerät für beheizbare Rücksitze, an der C-Säule

rechts

T2p

-  Steckverbindung, 2-fach, unter der Rücksitzbank

rechts (schwarz)

T4k

-  Steckverbindung, 4-fach, unter der Rücksitzbank

rechts (schwarz)

T6a

-  Steckverbindung, 6-fach, am Schalter mit Regulierung

des beheizbaren Rücksitzes rechts

T8y

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Rücksitze

Z12

-  beheizbare Rücksitzbank rechts

Z13

-  beheizbare Rücksitzlehne rechts

  382  -  Masseverbindung -17-, im Leitungsstrang Innenraum

 B340

-  Verbindung -1- (58d), im Leitungsstrang Innenraum

 B647

-  Verbindung -4- (Sitzheizung), im Leitungsstrang

Innenraum

 B649

-  Verbindung -6- (Sitzheizung), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.41/1

Ausgabe 11.06
S00.5725.00.00

Radioanlage,
Radioanlage mit CD-Wechsler,
ab Mai 2006

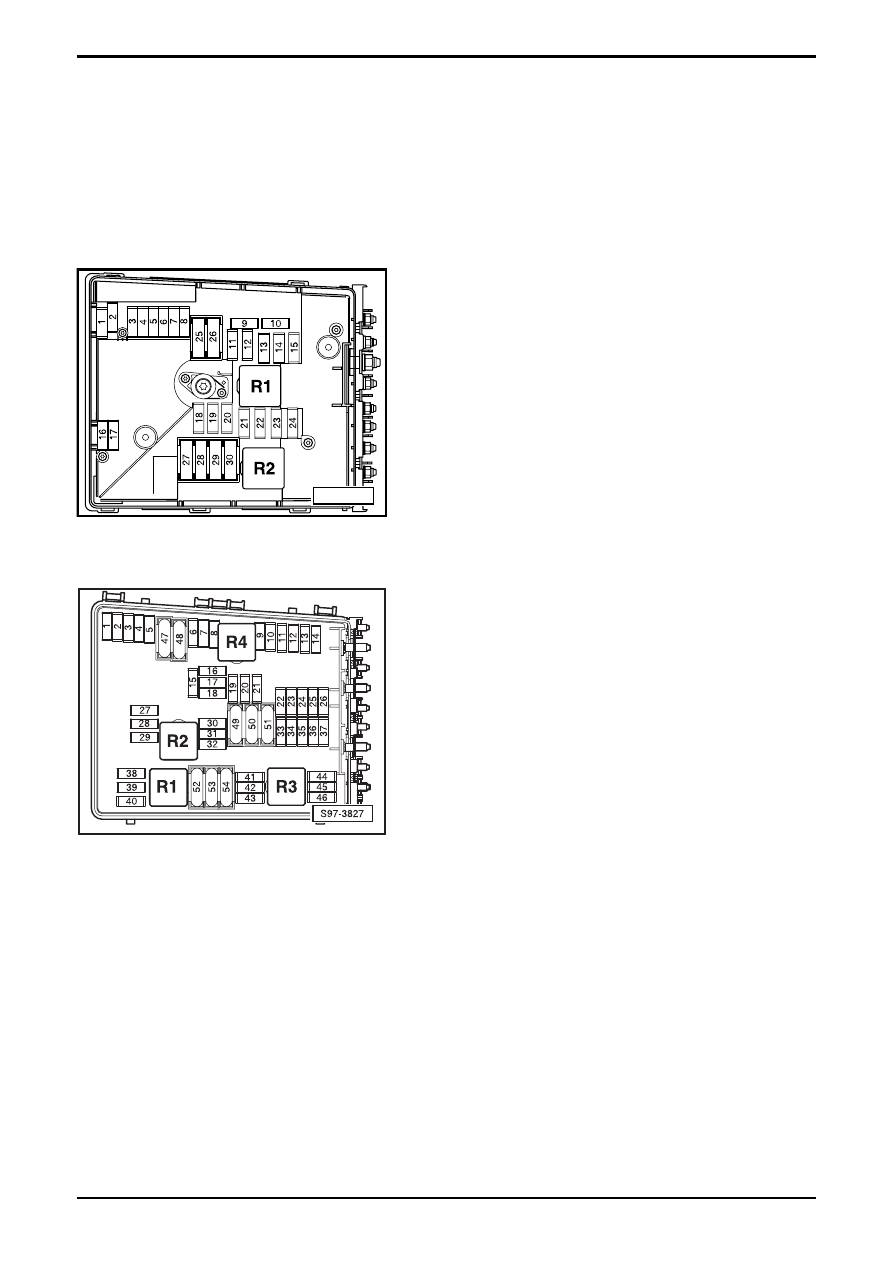

E-Box (gilt nicht für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

S97-4854

E-Box (gilt für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.41/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

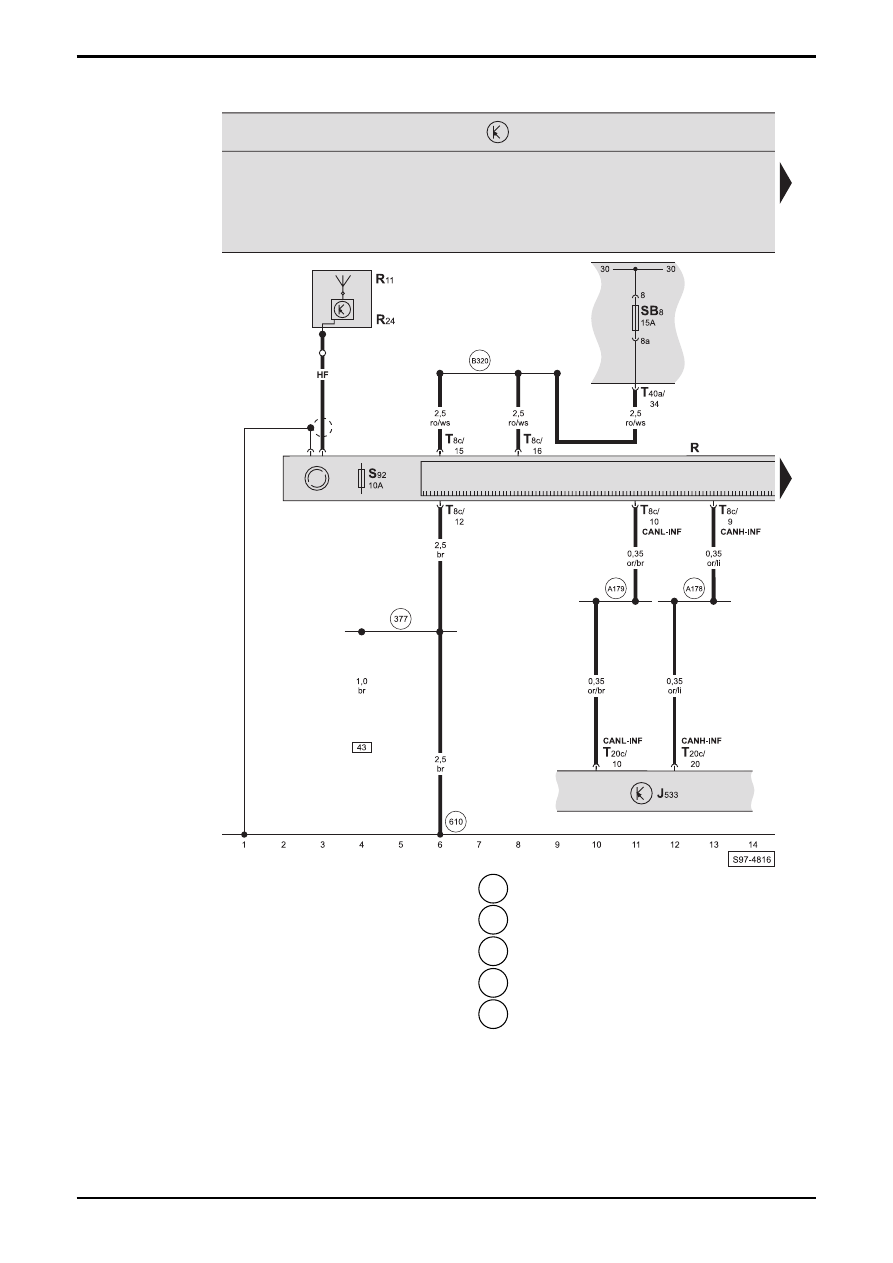

Radio, Antenne, Diagnose-Interface für Datenbus, E-Box, (gilt nicht für 2,0 l/147 kW)

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

R -

Radio

R11 -

Antenne

R24 -

Antennenverstärker

S92 -

Sicherung

für

Radio

SB8

-  Sicherung -8-, in der E-Box

T8c

-  Steckverbindung, 8-fach, am Radio (schwarz)

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T40a  -  Steckverbindung, 40-fach, an der E-Box

  377  -  Masseverbindung -12-, im Leitungsstrang Innenraum

  610  -  Massepunkt (Audio), unter der Mittelkonsole vorn

 A178

- Verbindung (CAN-H, Infotainment), im

Schalttafelleitungsstrang

 A179

- Verbindung (CAN-L, Infotainment), im

Schalttafelleitungsstrang

 B320

- Plusverbindung -6- (30a), im Leitungsstrang

Innenraum

= = =  -  nur bei Fahrzeugen mit CD-Wechsler

OCTAVIA II

 Stromlaufplan

Nr.41/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

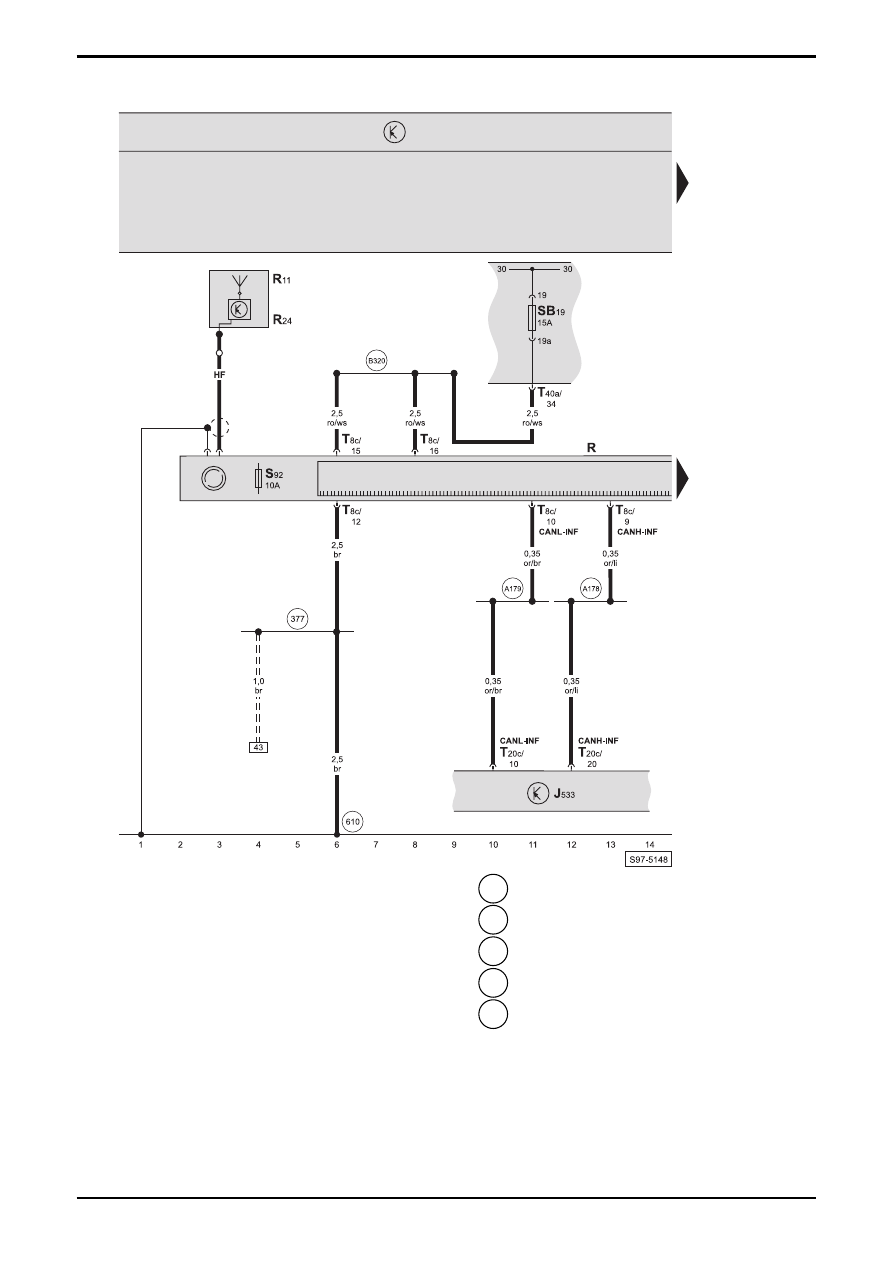

Radio, Antenne, Diagnose-Interface für Datenbus, E-Box, (gilt für 2,0 l/147 kW)

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

R -

Radio

R11 -

Antenne

R24 -

Antennenverstärker

S92 -

Sicherung

für

Radio

SB19  -  Sicherung -19-, in der E-Box
T8c

-  Steckverbindung, 8-fach, am Radio (schwarz)

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T40a  -  Steckverbindung, 40-fach, an der E-Box

  377  -  Masseverbindung -12-, im Leitungsstrang Innenraum

  610  -  Massepunkt (Audio), unter der Mittelkonsole vorn

 A178

- Verbindung (CAN-H, Infotainment), im

Schalttafelleitungsstrang

 A179

- Verbindung (CAN-L, Infotainment), im

Schalttafelleitungsstrang

 B320

-  Plusverbindung -6- (30a), im Leitungsstrang

Innenraum

= = =  -  nur bei Fahrzeugen mit CD-Wechsler
