Skoda Octavia II: Elektrische Schaltungen - Teil 126

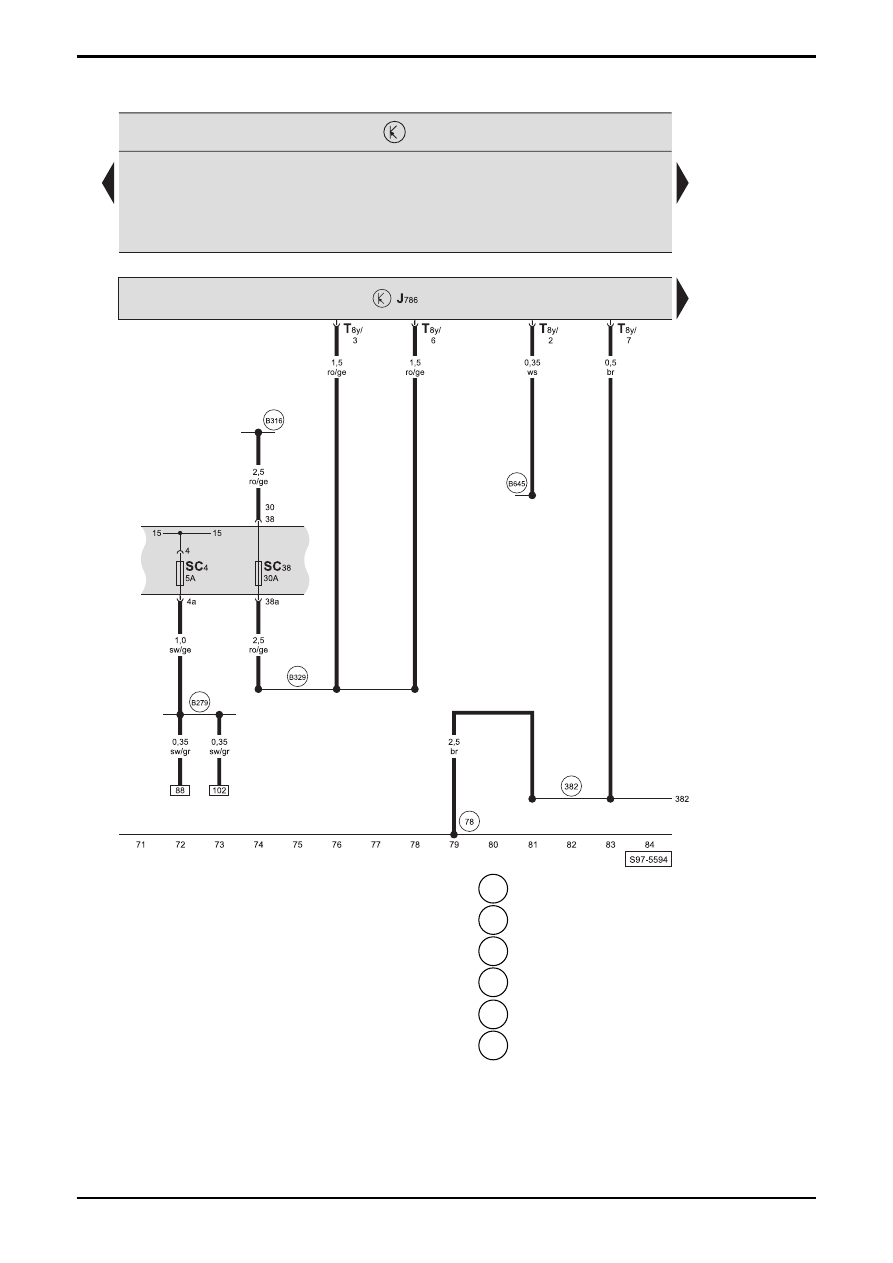

OCTAVIA II

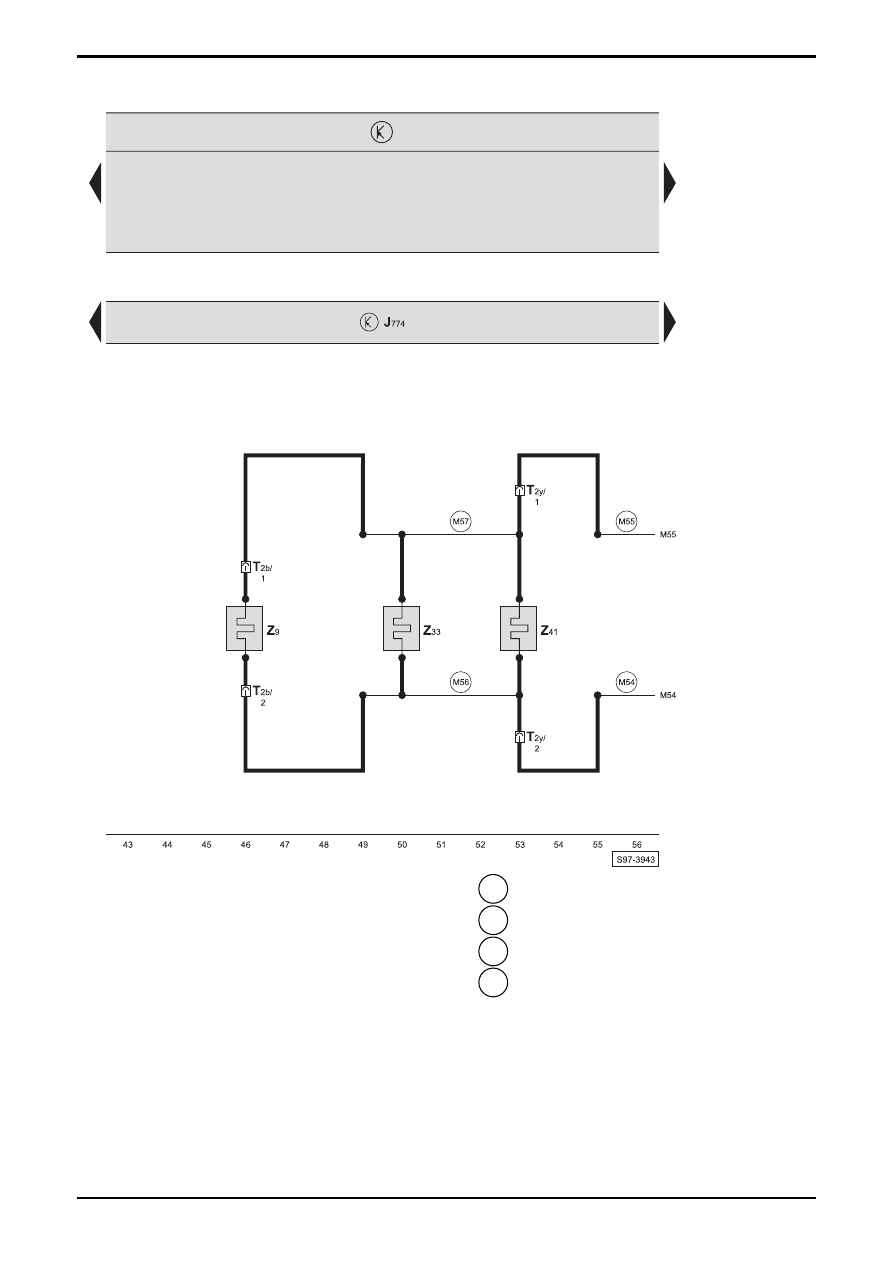

 Stromlaufplan

Nr.40/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Steuergerät für beheizbare Vordersitze, Sitzheizung Beifahrerseite

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

T2b

-  Steckverbindung, 2-fach, am Beifahrersitz (schwarz)

T2y

-  Steckverbindung, 2-fach, am Beifahrersitz (schwarz)

Z9 -

beheizbare

Beifahrerlehne

Z33 -

Wangenheizung

1,

Beifahrersitz

Z41 -

Wangenheizung

2,

Beifahrersitz

 M54  -  Verbindung -4- (Masse), im Leitungsstrang Sitz

Beifahrerseite

 M55  -  Verbindung -5- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite

 M56  -  Verbindung -6- (Masse), im Leitungsstrang Sitz

Beifahrerseite

 M57  -  Verbindung -7- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite

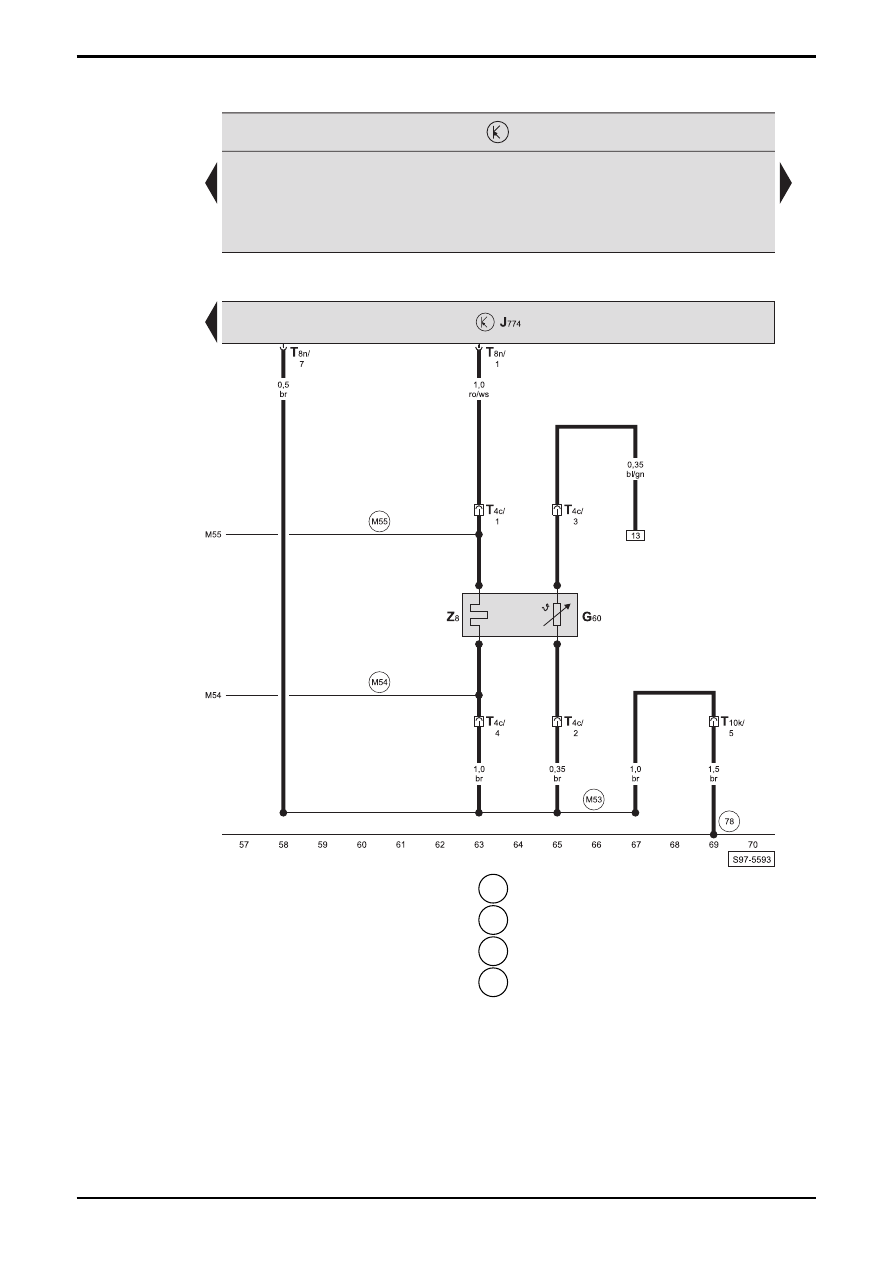

Nr.40/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Steuergerät für beheizbare Vordersitze, Sitzheizung Beifahrerseite

G60 -

Temperaturfühler

-

Beifahrersitz

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

T4c

-  Steckverbindung, 4-fach, am Beifahrersitz (schwarz)

T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

Z8 -

beheizbarer

Beifahrersitz

  78

-  Massepunkt, an der B-Säule rechts, unten

 M53  -  Verbindung -3- (Masse), im Leitungsstrang Sitz

Beifahrerseite

 M54  -  Verbindung -4- (Masse), im Leitungsstrang Sitz

Beifahrerseite

 M55  -  Verbindung -5- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite

OCTAVIA II

 Stromlaufplan

Nr.40/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Steuergerät für beheizbare Rücksitze, Sicherungshalter

J786  -  Steuergerät für beheizbare Rücksitze, an der C-Säule

rechts

SC4

-  Sicherung -4-, im Sicherungshalter

SC38  -  Sicherung -38-, im Sicherungshalter
T8y

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Rücksitze

  78

-  Massepunkt, an der B-Säule rechts, unten

  382  -  Masseverbindung -17-, im Leitungsstrang Innenraum



B279

  -  Plusverbindung -3- (15a), im Leitungsstrang

Innenraum

 B316

-  Plusverbindung -2- (30a), im Leitungsstrang

Innenraum

 B329

- Plusverbindung -15- (30a), im Leitungsstrang

Innenraum

 B645

-  Verbindung -2- (Sitzheizung), im Leitungsstrang

Innenraum

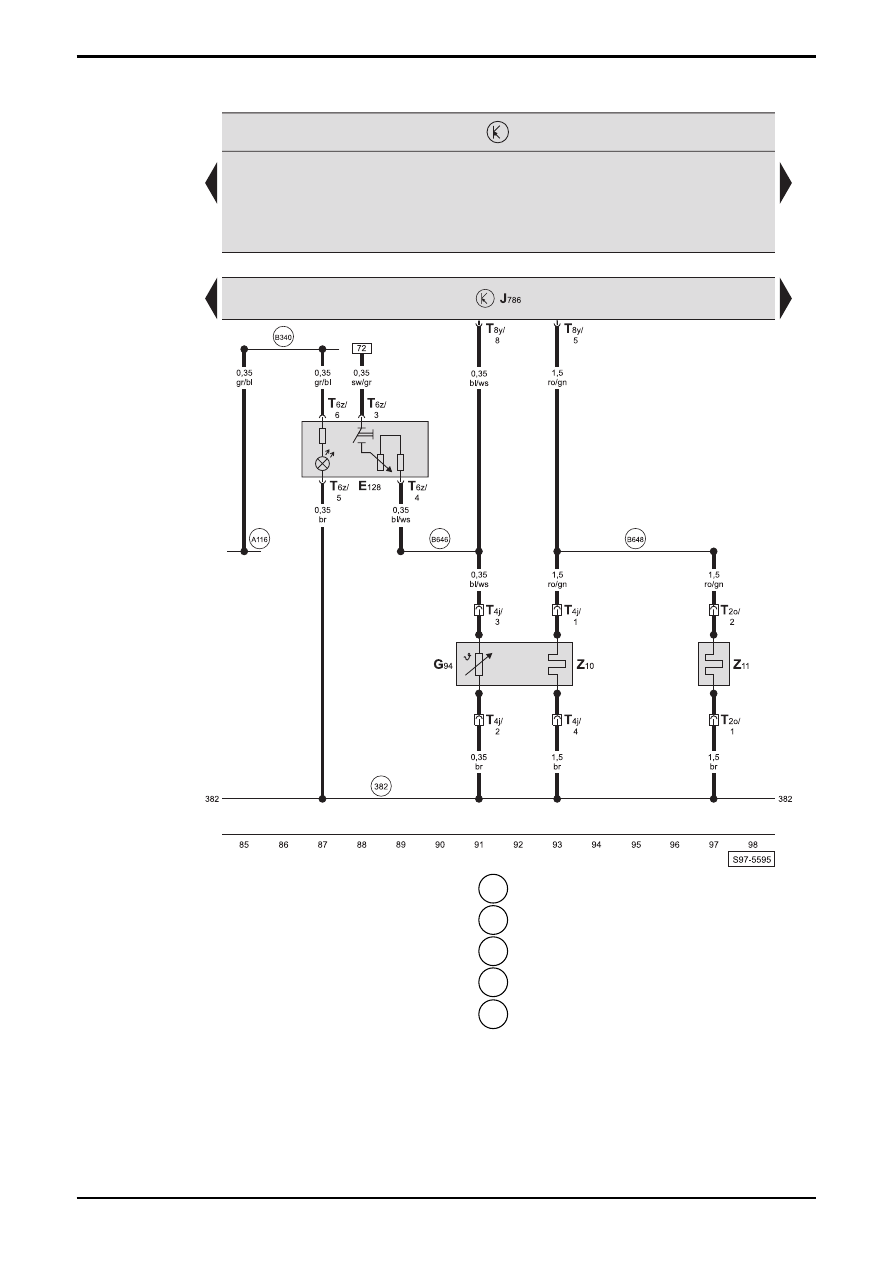

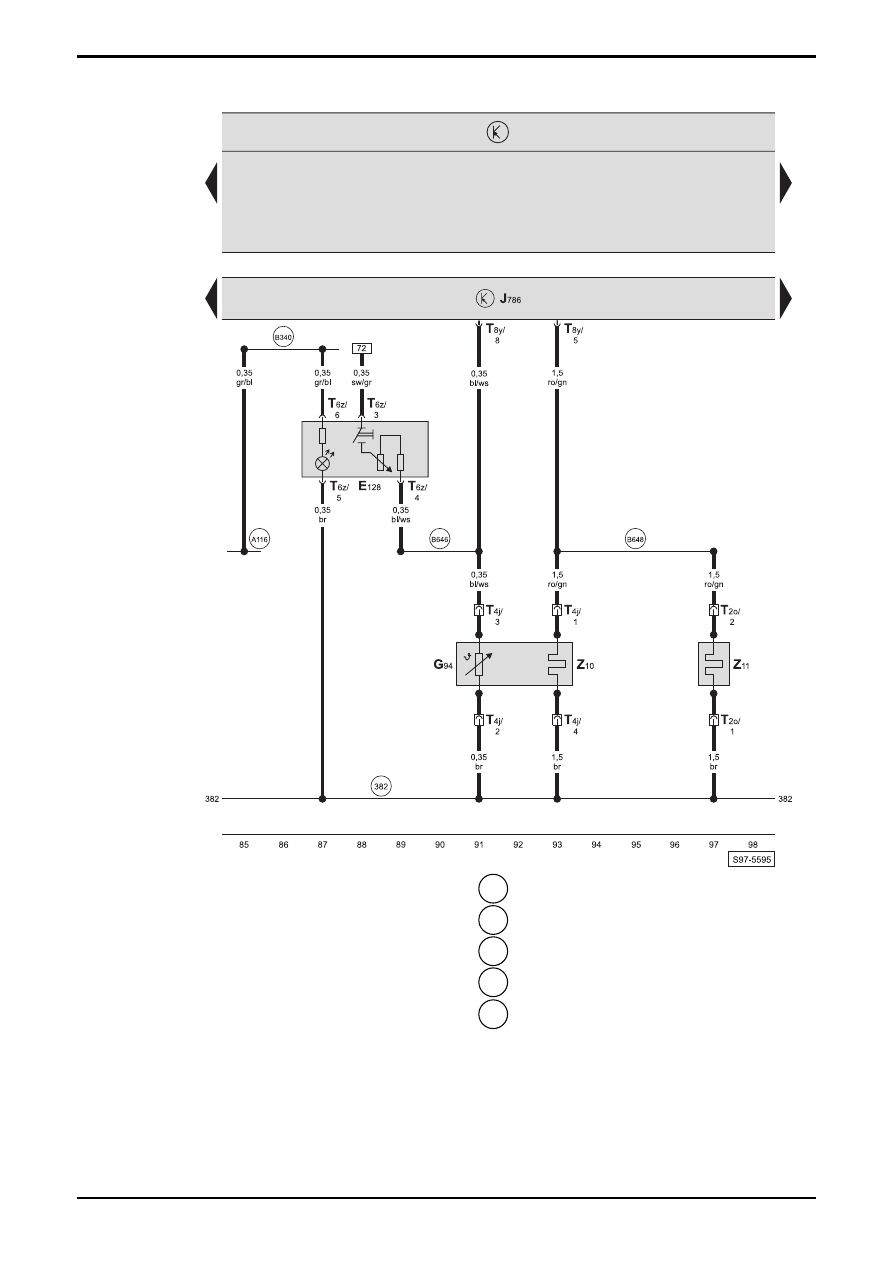

Nr.40/10

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Steuergerät für beheizbare Rücksitze, Schalter mit Regulierung des beheizbaren Rücksitzes links, Sitzheizung
hinten links

E128  -  Schalter mit Regulierung des beheizbaren Rücksitzes

links

G94

-  Temperaturfühler - Rücksitz links

J786  -  Steuergerät für beheizbare Rücksitze, an der C-Säule

rechts

T2o

-  Steckverbindung, 2-fach, unter der Rücksitzbank links

(schwarz)

T4j

-  Steckverbindung, 4-fach, unter der Rücksitzbank links

(schwarz)

T6z

-  Steckverbindung, 6-fach, am Schalter mit Regulierung

des beheizbaren Rücksitzes links

T8y

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Rücksitze

Z10

-  beheizbare Rücksitzbank links

Z11

-  beheizbare Rücksitzlehne links

  382  -  Masseverbindung -17-, im Leitungsstrang Innenraum



A116

-  Verbindung -2- (58d), im Schalttafelleitungsstrang

 B340

-  Verbindung -1- (58d), im Leitungsstrang Innenraum

 B646

-  Verbindung -3- (Sitzheizung), im Leitungsstrang

Innenraum

 B648

-  Verbindung -5- (Sitzheizung), im Leitungsstrang

Innenraum
