Skoda Octavia II: Elektrische Schaltungen - Teil 125
OCTAVIA II
Stromlaufplan
Nr.40/3
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

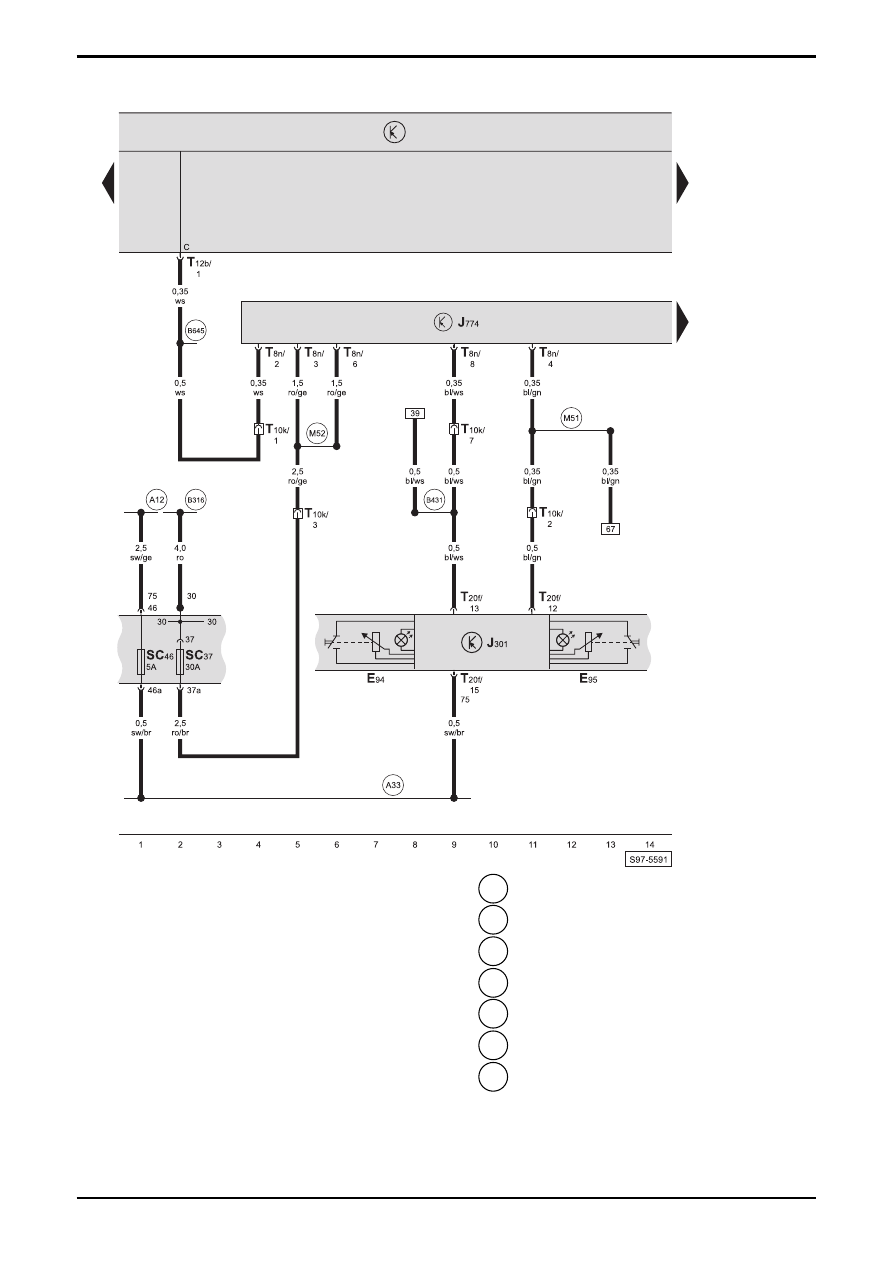

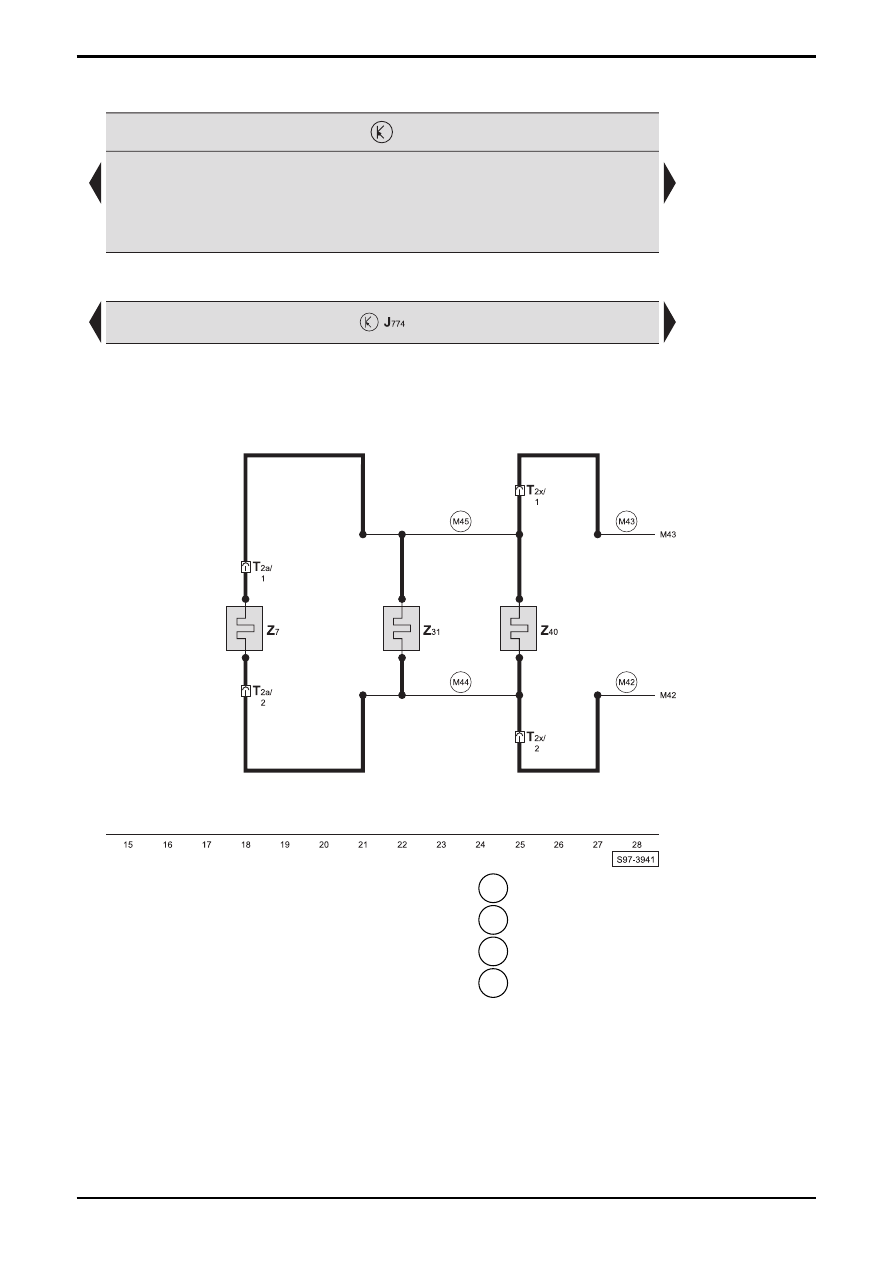

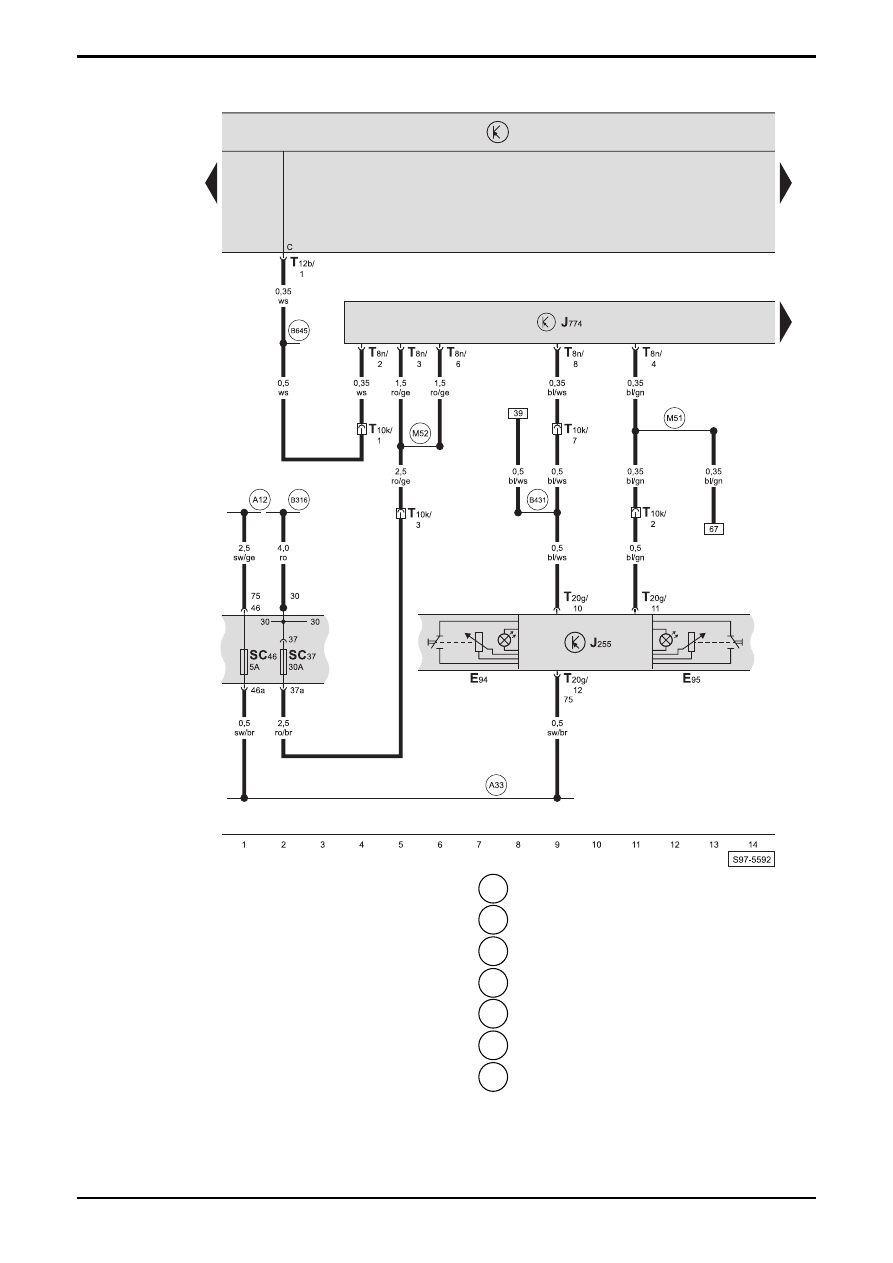

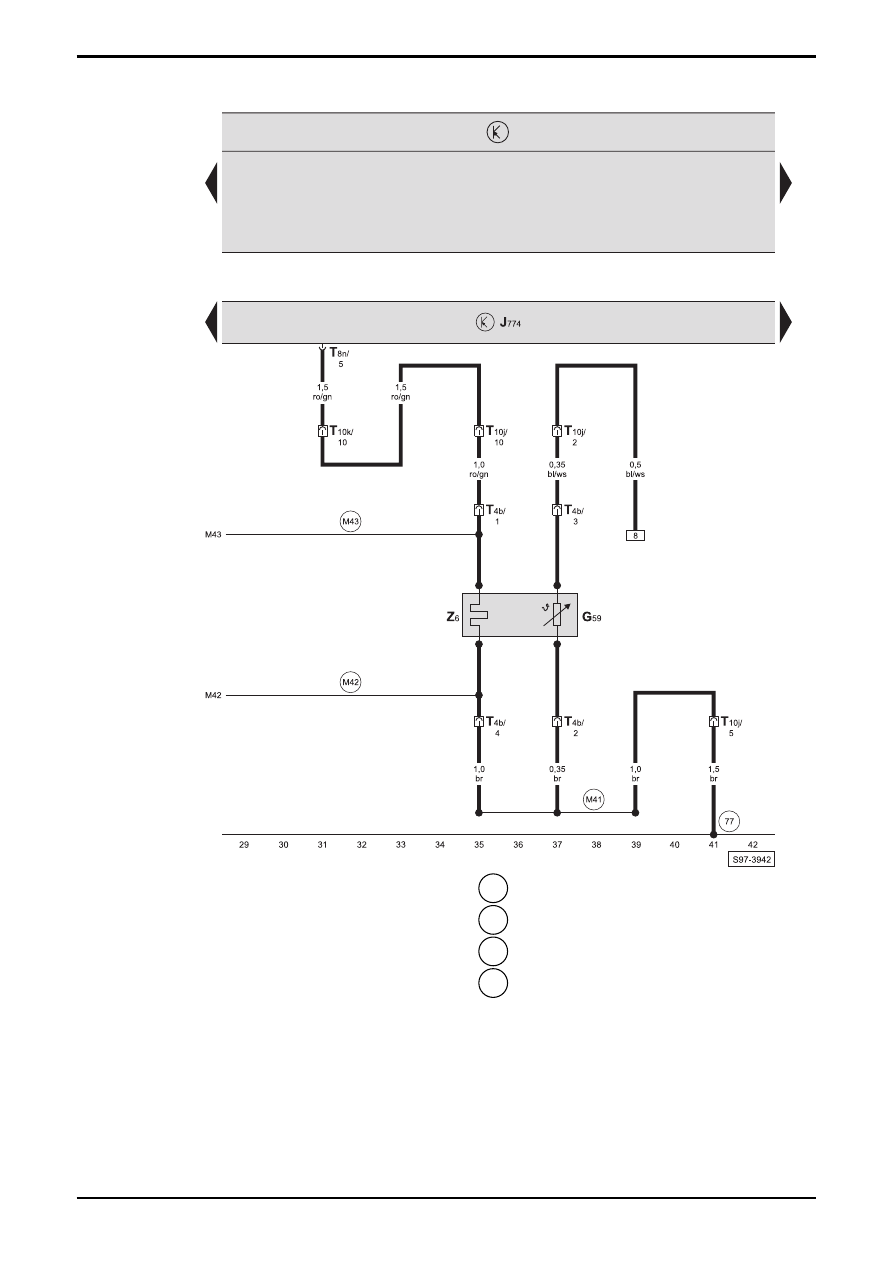

Steuergerät für beheizbare Vordersitze, Steuergerät für Klimaanlage, Einsteller für beheizbaren Sitz,
Sicherungshalter, (nur für Fahrzeuge mit Climatic)
E94 -
Einsteller
für
beheizbaren
Fahrersitz
E95 -
Einsteller
für
beheizbaren
Beifahrersitz
J301 - Steuergerät
für
Klimaanlage
J774 - Steuergerät
für
beheizbare
Vordersitze,
am
Beifahrersitz
SC37 - Sicherung -37-, im Sicherungshalter
SC46 - Sicherung -46-, im Sicherungshalter
T8n
- Steckverbindung, 8-fach, am Steuergerät für
beheizbare Vordersitze
T10k - Steckverbindung, 10-fach, unter dem Beifahrersitz
(schwarz)
T12b - Steckverbindung, 12-fach, am Steuergerät für
Bordnetz (braun)
T20f - Steckverbindung, 20-fach, am Steuergerät für
Klimaanlage (schwarz)
A12 - Plusverbindung -1- (75a), im Schalttafelleitungsstrang
A33 - Plusverbindung -2- (75a), im Schalttafelleitungsstrang
B316
- Plusverbindung -2- (30a), im Leitungsstrang
Innenraum
B431
- Verbindung (Sitzheizung), im Leitungsstrang
Innenraum
B645
- Verbindung -2- (Sitzheizung), im Leitungsstrang
Innenraum
M51 - Verbindung -1- (Sitzheizung), im Leitungsstrang Sitz
Beifahrerseite
M52 - Verbindung -2- (30a), im Leitungsstrang Sitz
Beifahrerseite
