Skoda Octavia II: Elektrische Schaltungen - Teil 124

Nr.39/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

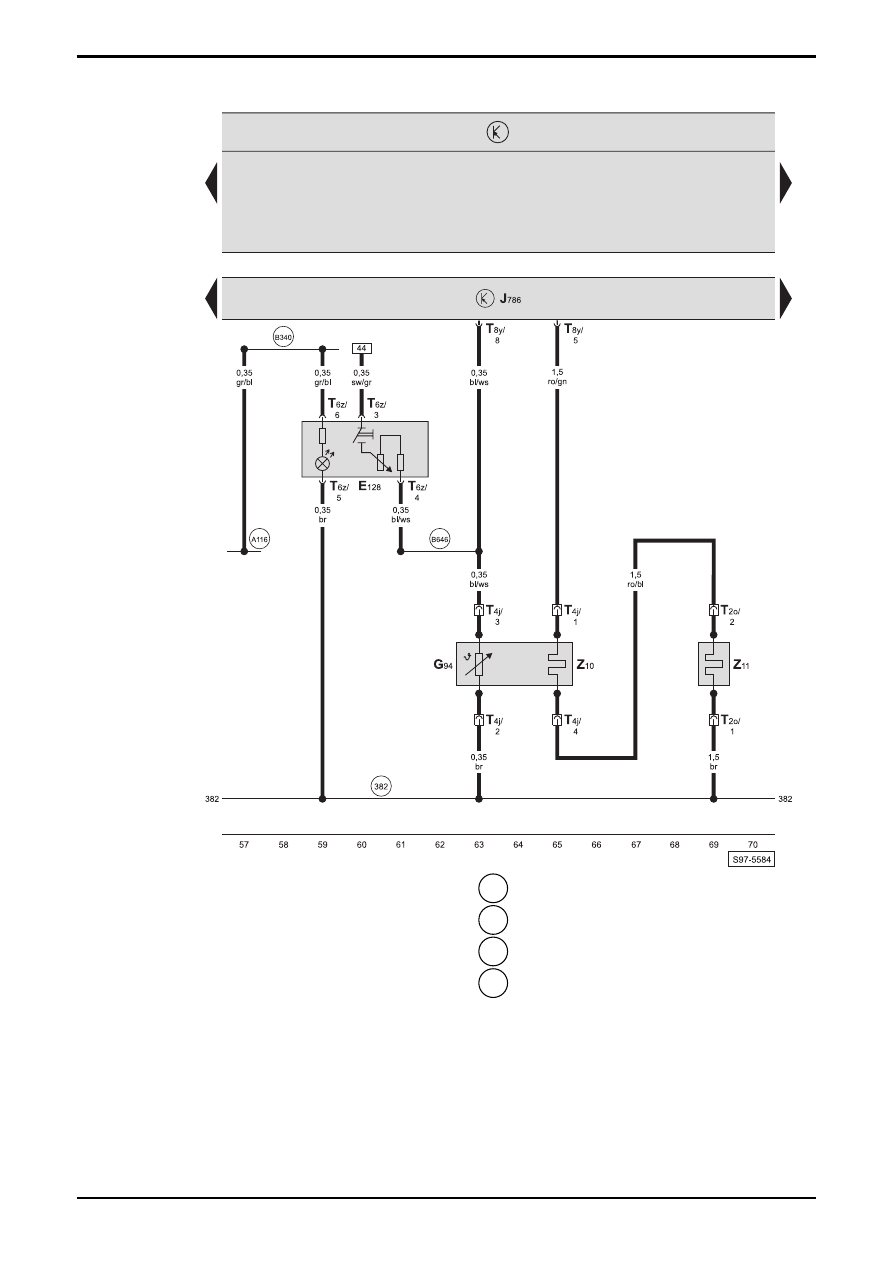

Steuergerät für beheizbare Rücksitze, Schalter mit Regulierung des beheizbaren Rücksitzes links, Sitzheizung
hinten links

E128  -  Schalter mit Regulierung des beheizbaren Rücksitzes

links

G94

-  Temperaturfühler - Rücksitz links

J786  -  Steuergerät für beheizbare Rücksitze, an der C-Säule

rechts

T2o

-  Steckverbindung, 2-fach, unter der Rücksitzbank links

(schwarz)

T4j

-  Steckverbindung, 4-fach, unter der Rücksitzbank links

(schwarz)

T6z

-  Steckverbindung, 6-fach, am Schalter mit Regulierung

des beheizbaren Rücksitzes links

T8y

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Rücksitze

Z10

-  beheizbare Rücksitzbank links

Z11

-  beheizbare Rücksitzlehne links

  382  -  Masseverbindung -17-, im Leitungsstrang Innenraum



A116

-  Verbindung -2- (58d), im Schalttafelleitungsstrang

 B340

-  Verbindung -1- (58d), im Leitungsstrang Innenraum

 B646

-  Verbindung -3- (Sitzheizung), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.39/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

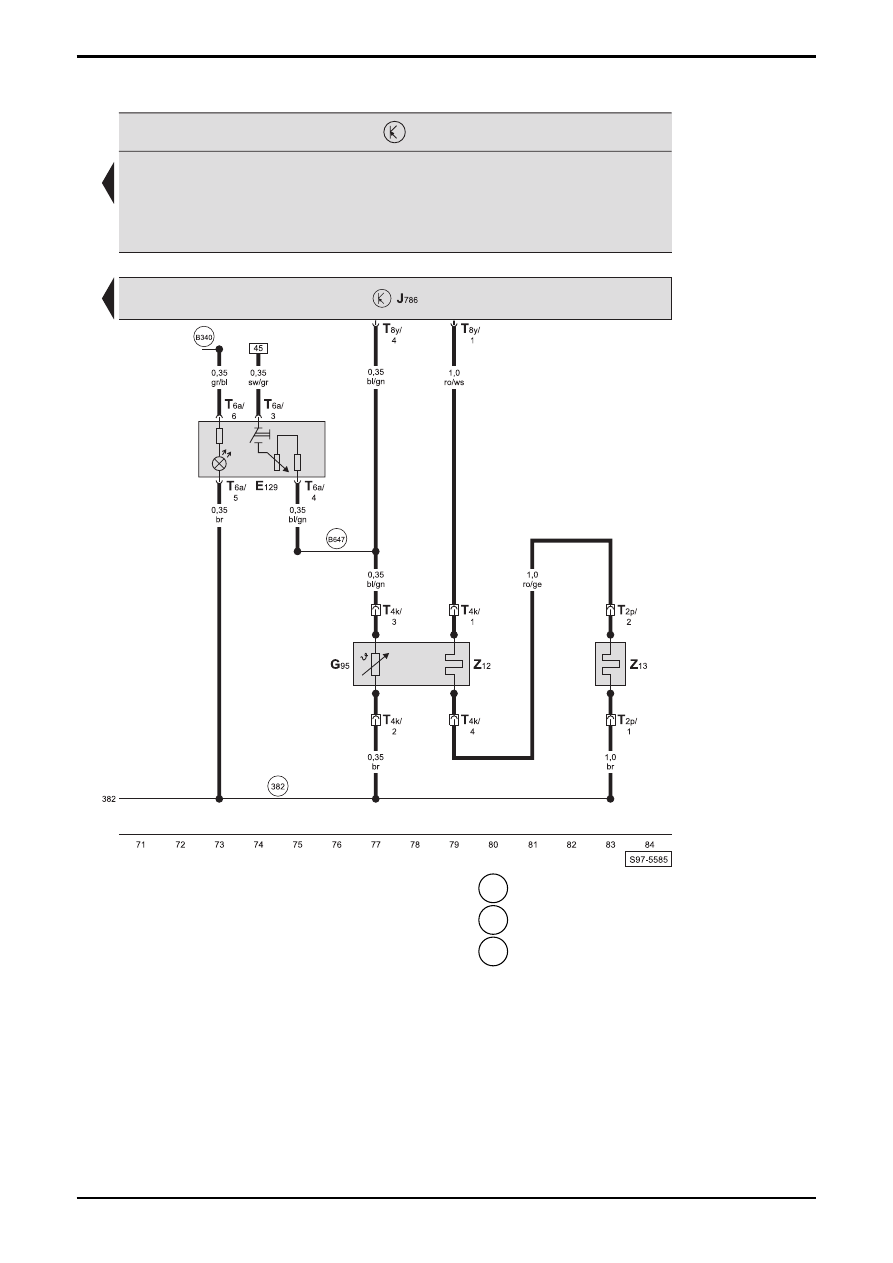

Steuergerät für beheizbare Rücksitze, Schalter mit Regulierung des beheizbaren Rücksitzes rechts, Sitzheizung
hinten rechts

E129  -  Schalter mit Regulierung des beheizbaren Rücksitzes

rechts

G95

-  Temperaturfühler - Rücksitz rechts

J786  -  Steuergerät für beheizbare Rücksitze, an der C-Säule

rechts

T2p

-  Steckverbindung, 2-fach, unter der Rücksitzbank

rechts (schwarz)

T4k

-  Steckverbindung, 4-fach, unter der Rücksitzbank

rechts (schwarz)

T6a

-  Steckverbindung, 6-fach, am Schalter mit Regulierung

des beheizbaren Rücksitzes rechts

T8y

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Rücksitze

Z12

-  beheizbare Rücksitzbank rechts

Z13

-  beheizbare Rücksitzlehne rechts

  382  -  Masseverbindung -17-, im Leitungsstrang Innenraum

 B340

-  Verbindung -1- (58d), im Leitungsstrang Innenraum

 B647

-  Verbindung -4- (Sitzheizung), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.40/1

Ausgabe 11.06
S00.5725.00.00

Sitzheizung vorn und hinten, ab Mai 2006

(nur für Fahrzeuge mit Ledersitzen)

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.40/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

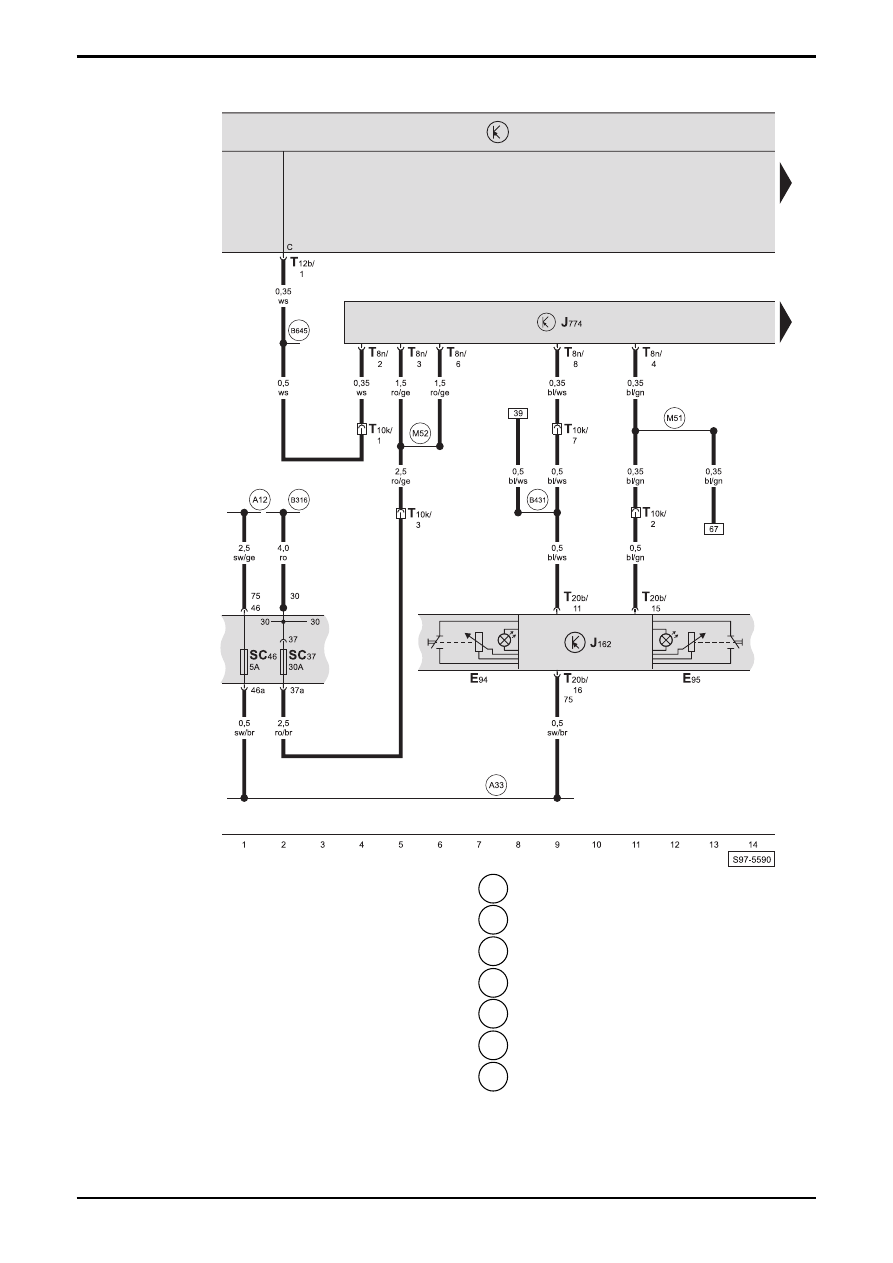

Steuergerät für beheizbare Vordersitze, Steuergerät für Heizung, Einsteller für beheizbaren Sitz, Sicherungshalter,
(nur für Fahrzeuge mit Heizung)

E94 -

Einsteller

für

beheizbaren

Fahrersitz

E95 -

Einsteller

für

beheizbaren

Beifahrersitz

J162 - Steuergerät

für

Heizung

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

SC37  -  Sicherung -37-, im Sicherungshalter
SC46  -  Sicherung -46-, im Sicherungshalter
T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

T12b  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (braun)

T20b  -  Steckverbindung, 20-fach, an der Heiz- und

Frischluftregulierung

 A12  -  Plusverbindung -1- (75a), im Schalttafelleitungsstrang

 A33  -  Plusverbindung -2- (75a), im Schalttafelleitungsstrang

 B316

- Plusverbindung -2- (30a), im Leitungsstrang

Innenraum

 B431

- Verbindung (Sitzheizung), im Leitungsstrang

Innenraum

 B645

-  Verbindung -2- (Sitzheizung), im Leitungsstrang

Innenraum

 M51  -  Verbindung -1- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite

 M52  -  Verbindung -2- (30a), im Leitungsstrang Sitz

Beifahrerseite
